Beschreibung

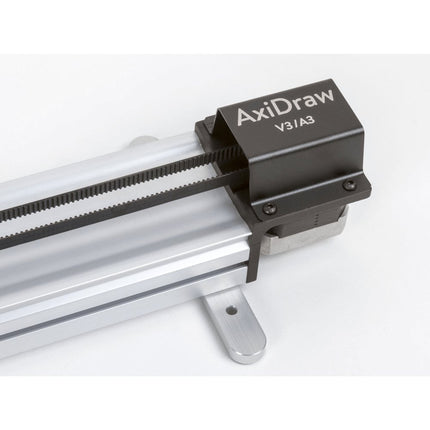

Im Vergleich zum AxiDraw V3 (US-Letter/A4-Format) verfügt der AxiDraw V3/A3 über einen erweiterten Verfahrbereich, der für die Verwendung von Papierformaten bis einschließlich 11 × 17 Zoll ("Tabloid" oder "Ledger") und A3 ausgelegt ist. Er kann mit jedem Papier bis einschließlich dieser Größe arbeiten, einschließlich Umschlägen, normalem US-Letter- (8 1/2 × 11 Zoll) oder A4-Papier (297 × 210 mm), Notizkarten, Visitenkarten oder einer ganzen Reihe kleinerer Objekte. Der AxiDraw wird mit einer Staffelei (Brett mit Klammern) geliefert, die für die Aufnahme von Papier, Karten und Umschlägen in verschiedenen Größen verwendet werden kann. Der AxiDraw V3/A3 wird standardmäßig mit vorinstallierten AxiDraw-Auslegerfüßen geliefert, die für einen sicheren Stand beim Plotten sorgen.
Das einzigartige Design des AxiDraw zeichnet sich durch einen Zeichenkopf aus, der über den Maschinenkörper hinausragt, so dass auch auf flachen Objekten gezeichnet werden kann, die größer sind als die Maschine selbst. So können Sie ihn zum Beispiel direkt auf einen Kasten stellen, um eine Adresse zu schreiben oder Verzierungen hinzuzufügen. Sie können ihn sogar auf eine Plakatwand, eine Kreidetafel oder ein Whiteboard setzen, um Grafiken an Ort und Stelle zu zeichnen.
Der Stifthalter eignet sich für eine Vielzahl von Stiften, darunter Sharpie Fine- und Ultra-Fine-Point-Marker, die meisten Rollerball- und Füllfederhalter, kleine Whiteboard-Marker und so weiter. Er kann sogar einen Füllfederhalter im richtigen Winkel von 45° zum Papier halten. Sie können auch andere Hilfsmittel als Stifte verwenden, z. B. Bleistifte, Kreide, Holzkohle, Pinsel und viele andere. Die besten Ergebnisse erzielen Sie jedoch mit Füllfederhaltern und Rollerball-Stiften, bei denen der Benutzer keinen Druck ausüben muss.
Erste Schritte
Das AxiDraw wird komplett montiert, getestet und einsatzbereit geliefert, direkt aus der Verpackung. Im Lieferumfang des AxiDraw sind ein Universal-Steckernetzteil, ein USB-Kabel und eine optionale Papierstaffelei enthalten. Nachdem Sie die Software installiert haben, können Sie innerhalb weniger Minuten nach dem Öffnen des Kartons mit dem Plotten beginnen. Das umfassende PDF-Benutzerhandbuch führt Sie durch jeden Schritt des Prozesses.
Für den Betrieb von AxiDraw benötigen Sie einen halbwegs modernen Computer mit einem freien USB-Anschluss (Mac, Windows oder Linux) sowie einen Internetzugang zum Herunterladen der erforderlichen Software. Stifte und Papier sind nicht enthalten. (Sie können Ihre eigenen verwenden! AxiDraw benötigt keine proprietären Stifte oder Papier).
AxiDraw wird normalerweise über eine Reihe von Erweiterungen für Inkscape gesteuert, das ausgezeichnete, beliebte und kostenlose Vektorgrafikprogramm. Die grundlegende Bedienung ist ähnlich wie bei einem Druckertreiber: Sie importieren oder erstellen eine Zeichnung in Inkscape und verwenden die Erweiterungen, um Ihren Text oder Ihre Grafik zu plotten. Das Ganze wird über eine einfache grafische Benutzeroberfläche abgewickelt und funktioniert einwandfrei auf Mac, Windows und Linux.
Technische Daten
Leistung
- Nutzbarer Stiftabstand (Zoll): 16,93 × 11,69 Zoll
- Nutzbarer Stiftabstand (Millimeter): 430 × 297 mm
- Vertikaler Stiftweg: 0,7 Zoll (17 mm)
- Maximale XY-Verfahrgeschwindigkeit: 15 Zoll (38 cm) pro Sekunde
- Native XY-Auflösung: 2032 Schritte pro Zoll (80 Schritte pro mm)
- Reproduzierbarkeit (XY): In der Regel besser als 0,005 Zoll (0,1 mm) bei niedrigen Geschwindigkeiten.
Physisch
- Die wichtigsten strukturellen Komponenten bestehen aus bearbeitetem und/oder gefaltetem Aluminium.
- Hält Stifte und andere Zeichengeräte mit einem Durchmesser von bis zu 5/8" (16 mm).
- Gesamtabmessungen: Ungefähr 26 × 18,5 × 4 Zoll (66 × 47 × 10 cm)
- Maximale Höhe mit Kabelführungen: Ungefähr 11 Zoll (29 cm)
- Stellfläche: Ungefähr 26 × 5 Zoll (66 x 13 cm)
- Gewicht: 2,5 kg
Software
- Kompatibel mit Mac, Windows und Linux
- Ansteuerung direkt aus Inkscape heraus mit der AxiDraw-Erweiterung
- Umfassendes Benutzerhandbuch zum Download verfügbar
- Treibersoftware kostenlos zum Download und Open Source
- Zusätzlich ist die AxiDraw Merge-Software für AxiDraw-Besitzer kostenlos erhältlich
Programmierschnittstellen
- Hinweis: Für die Verwendung des AxiDraw ist keine Programmierung erforderlich.
- Stand-alone Befehlszeilenschnittstelle (CLI)
- AxiDraw Python API steht zur Verfügung.
- RESTful-API für vollständige Maschinensteuerung, eigenständig oder durch Ausführen von RoboPaint im Hintergrund zugänglich.
- Vereinfachte "GET-only"-API für Programmierumgebungen (z. B. Scratch, Snap), die nur den Abruf von URLs zulassen, ebenfalls verfügbar.
- Direktes EiBotBoard (EBB) Befehlsprotokoll zur Verwendung in jeder Programmierumgebung, die die Kommunikation mit USB-basierten seriellen Schnittstellen unterstützt.
- Code, der SVG-Dateien erzeugt, kann auch zur (indirekten) Steuerung des Geräts verwendet werden.
Lieferumfang
- AxiDraw V3/A3 Schreib- und Zeichenmaschine (komplett montiert, getestet und einsatzbereit)
- Multisteckernetzteil mit EU-Adapter
- USB-Kabel
- Staffelei (Tafel und Klammern) für die Papieraufnahme
