Beschreibung

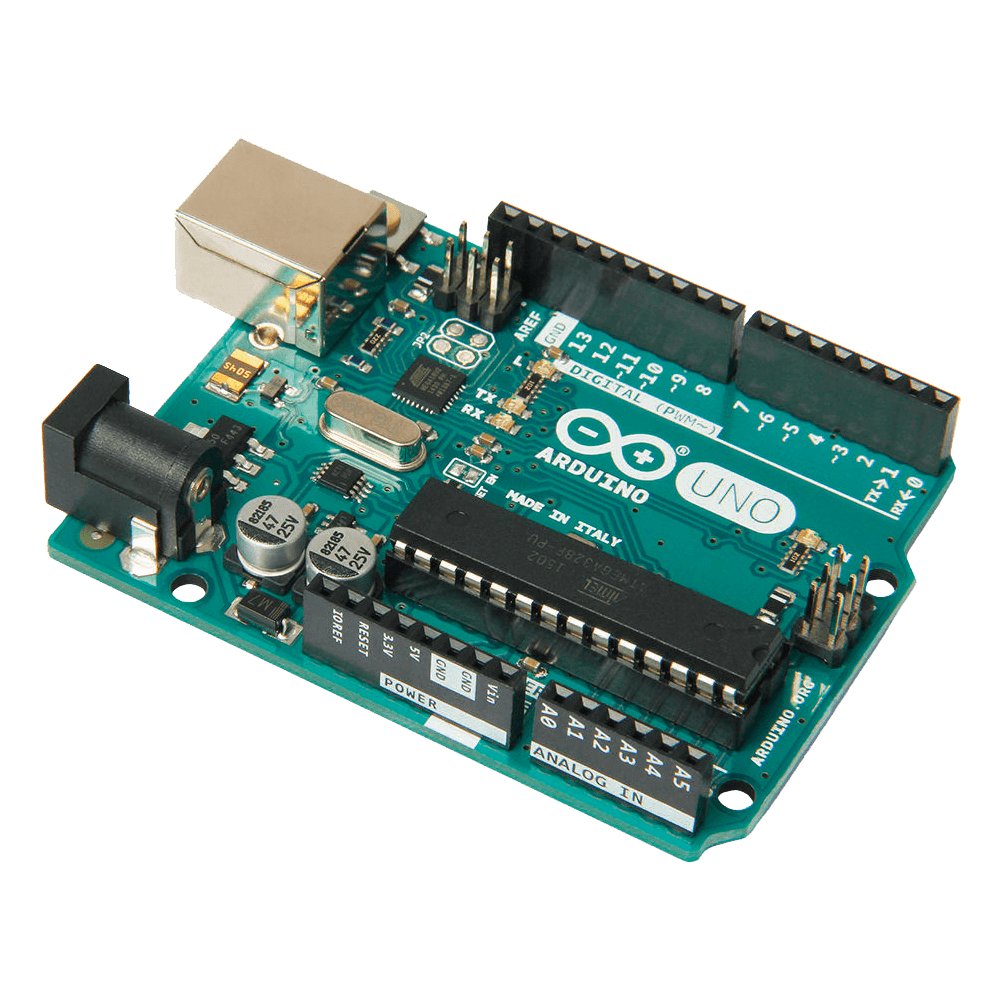

Arduino Uno ist ein Open-Source-Mikrocontroller-Board basierend auf einem ATmega328P. Es hat 14 digitale Ein-/Ausgangs-Pins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16-MHz-Keramik-Resonator (CSTCE16M0V53-R0), einen USB-Anschluss, eine Stromversorgungsbuchse, einen ICSP-Header und einen Reset-Taster. Es enthält alles, was für den Betrieb des Mikrocontrollers benötigt wird; schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC-zu-DC-Adapter oder einer Batterie, um loszulegen. Sie können mit Ihrem Uno basteln, ohne sich allzu große Sorgen machen zu müssen, etwas falsch zu machen. Im schlimmsten Fall können Sie den Chip für ein paar Dollar austauschen und noch einmal von vorne anfangen.
"Uno" bedeutet auf Italienisch "eins" und wurde gewählt, um die Veröffentlichung der Arduino-Software (IDE) 1.0 zu markieren. Das Uno-Board und die Version 1.0 der Arduino Software (IDE) waren die Referenzversionen von Arduino, die nun zu neueren Versionen weiterentwickelt wurden. Das Uno-Board ist das erste in einer Reihe von USB-Arduino-Boards und das Referenzmodell für die Arduino-Plattform; eine umfangreiche Liste aktueller, vergangener oder veralteter Boards finden Sie im Arduino-Index der Boards.
Technische Daten
| Mikrocontroller |
ATmega328P |
| Betriebsspannung |
5 V |
| Eingangsspannung (empfohlen) |
7-12 V |
| Eingangsspannung (maximal) |
6-20 V |
| Digitale I/O-Pins |
14 (davon 6 mit PWM-Ausgang) |
| Digitale I/O-Pins mit PWM |
6 |
| Analoge Eingänge |
6 |
| DC-Strom pro I/O-Pin |
20 mA |
| DC-Strom für 3,3 V Pin |
50 mA |
| Flashspeicher |
32 KB (ATmega328P), davon 0,5 KB vom Bootloader belegt |
| SRAM |
2 KB (ATmega328P) |
| EEPROM |
1 KB (ATmega328P) |
| Taktgeschwindigkeit |
16 MHz |
| LED_BUILTIN |
13 |
| Abmessungen |
68,6 x 53,4 mm |
| Gewicht |
25 g |
