Beschreibung
Der Portenta H7 Lite ermöglicht es Ihnen, Ihr nächstes intelligentes Projekt zu erstellen.
Haben Sie sich jemals ein automatisiertes Haus oder einen smarten Garten gewünscht? Nun, mit den Arduino-IoT-Cloud-kompatiblen Boards ist es jetzt einfach. Das heißt: Sie können Geräte verbinden, Daten visualisieren, Projekte von überall auf der Welt steuern und teilen.
Der Portenta H7 Lite ist dem Portenta H7 sehr ähnlich, da er gleichzeitig hochgradigen Code zusammen mit Echtzeitaufgaben dank seiner beiden Prozessoren ausführen kann. Zum Beispiel ist es möglich, Code den Arduino-kompilierten Code zusammen mit MicroPython auszuführen und beide Kerne miteinander kommunizieren zu lassen. Der H7 Lite ist jedoch ein kostengünstiges Board mit H7-Funktionalitäten, das für spezifische Anwendungsfälle konfiguriert werden kann.
Eigenschaften
- Dual Core – Zwei beste Prozessoren in einem, die parallel Aufgaben ausführen
- AI on the Edge – So leistungsstark, dass es AI-Zustandsmaschinen ausführen kann
- Anpassungsfähigkeit – Das Board ist in Volumen hochgradig anpassungsfähig
- Unterstützung von hochgradigem Programmiersprachen (Micropython)
Der Portenta H7 Lite bietet doppelte Funktionalität: Er kann wie jedes andere eingebettete Mikrocontroller-Board ausgeführt werden oder als Hauptprozessor eines eingebetteten Computers.
Zum Beispiel können Sie mit dem Portenta Vision Shield Ihren H7 Lite in eine industrielle Kamera verwandeln, die in der Lage ist, auf lebendigen Videostreams Echtzeit-Maschinenlernalgorithmen auszuführen. Da der H7 Lite einfach Prozesse, die mit TensorFlow Lite erstellt wurden, ausführen kann, könnte einer der Kerne auf der Fly einen Computer Vision-Algorithmus berechnen, während der andere niedrigschwellige Operationen wie das Steuern eines Motors oder das Verhalten als Benutzeroberfläche ausführt.
Lösungen
- Hochwertige industrielle Maschinen
- Laborgeräte,
- computergestützte Bildverarbeitung,
- Programmierbare Logiksteuerungen,
- Robotersteuerungen,
- gerätekritische Geräte,
- schneller Boot-Vorgang (in Millisekunden)
Zwei parallele Kerne

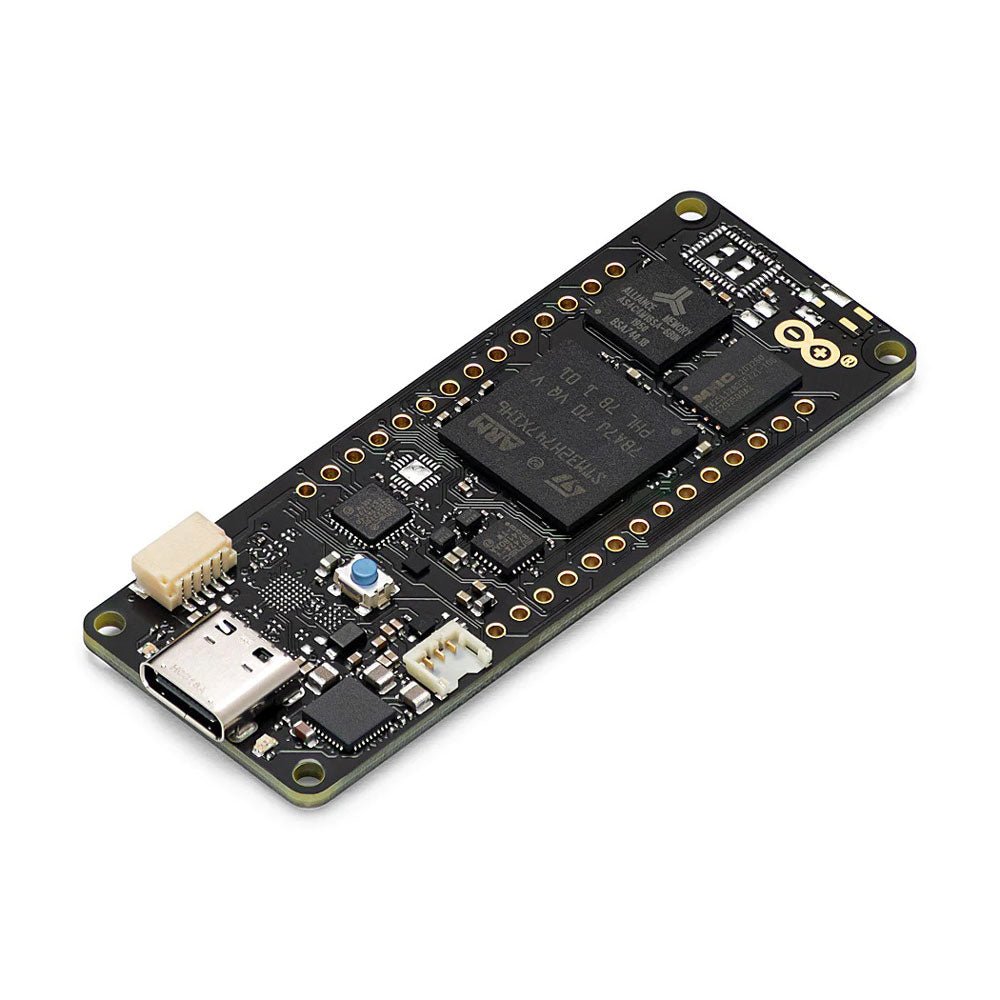

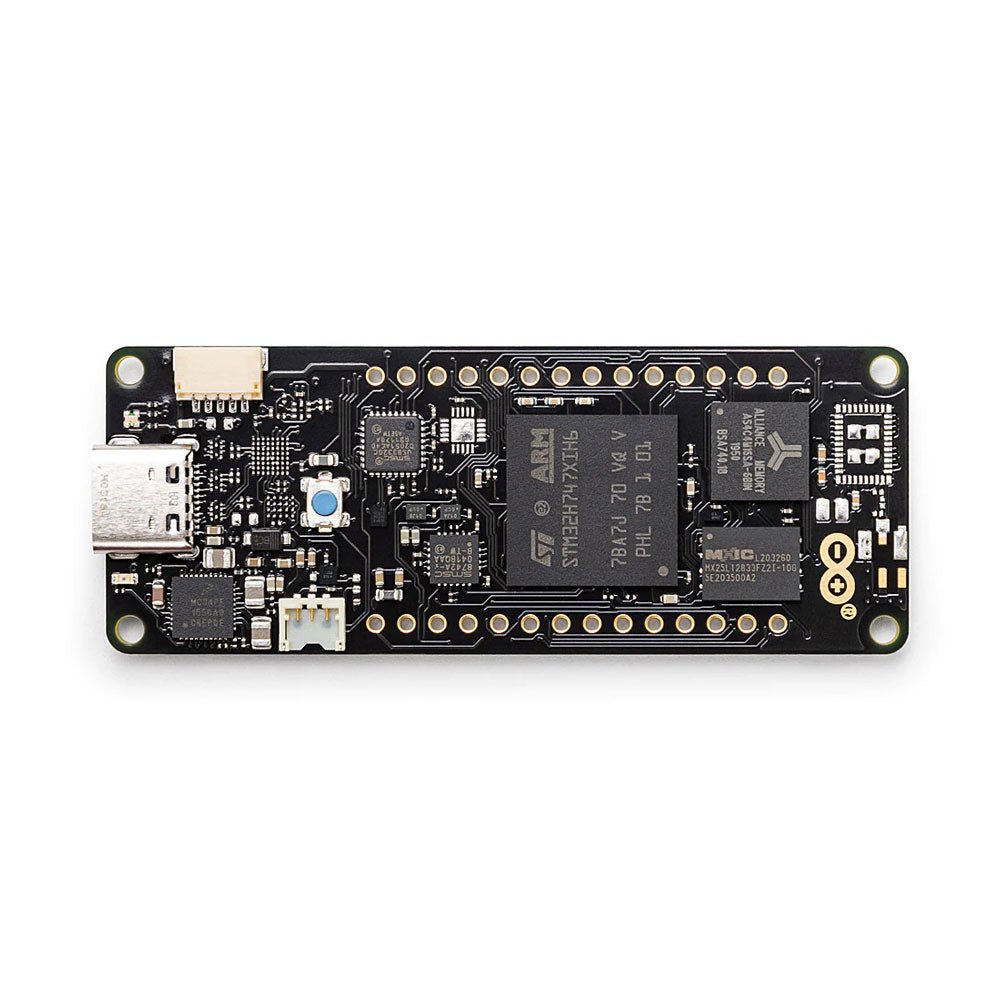

Die Portenta H7 Lite wird von einem STM32H747 Dual Core mit einem Cortex-M7, der mit 480 MHz arbeitet, und einem Cortex-M4, der mit 240 MHz betrieben wird, angetrieben. Die beiden Kerne kommunizieren über ein Remote-Prozeduraufruf-Mechanismus, mit dem Funktionen auf dem anderen Prozessor nahtlos aufgerufen werden können. Beide Prozessoren teilen sich alle on-Chip-Peripheriegeräte und können ausgeführt werden:
- Arduino-Skizzen auf der ARM Mbed OS
- Native Mbed-Anwendungen
- MicroPython / JavaScript über einen Interpreter
- TensorFlow Lite
Ein neuer Standard für Pinouts

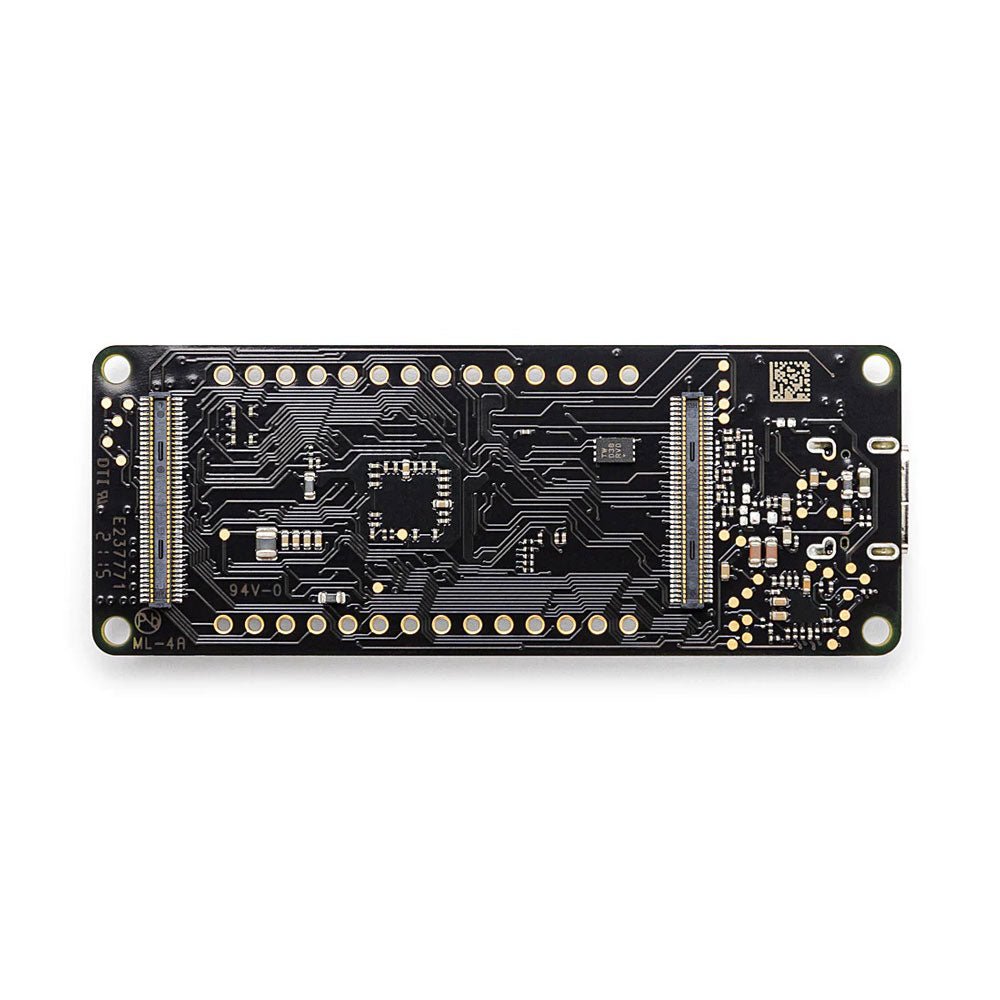

Die Portenta-Familie fügt zwei 80-Pin-High-Density-Stecker am Boden des Boards hinzu. Dies stellt die Skalierbarkeit für eine Vielzahl von Anwendungen sicher: Erweitern Sie einfach Ihr Portenta-Board auf dasjenige, das Ihren Anforderungen entspricht.
USB-C Mehrzweckanschluss
Der Programmieranschluss des Boards ist ein USB-C-Anschluss, der auch zum Energieversorgen des Boards, als USB-Hub oder zur Energieversorgung von OTG-verbundenen Geräten verwendet werden kann.
Arduino IoT Cloud
Verwenden Sie Ihr Portenta-Board in der Arduino IoT Cloud, einer einfachen und schnellen Möglichkeit, um sichere Kommunikation für alle Ihre verbundenen Dinge zu gewährleisten.
Spezifikationen
| Microcontroller |
STM32H747XI Dual Cortex-M7+M4 32-Bit Low-Power ARM-MCU (Datenblatt) |
| Sicherheitselement (Standard) |
Microchip ATECC608 |
| Stromversorgung des Boards (USB/VIN) |
5 V |
| Unterstützter Akku |
Li-Po Einzelzelle, 3,7 V, 700 mAh Minimum (integriertes Ladegerät) |
| Betriebsspannung des Schaltkreises |
3.3 V |
| Stromverbrauch |
2,95 ?A im Standby-Modus (Backup-SRAM OFF, RTC/LSE ON) |
| Timer |
22x Timer und Watchdogs |
| UART |
4x Ports (2 mit Flusskontrolle) |
| Ethernet PHY |
10/100 Mbps (nur über Erweiterungsport) |
| SD card |
Schnittstelle für SD-Kartenstecker (nur über Erweiterungsport) |
| Betriebstemperatur |
-40 °C to +85 °C |
| MKR Header |
Verwendung von vorhandenen industriellen MKR-Shields |
| Hochdichte Anschlüsse |
Zwei 80-polige Anschlüsse werden alle Peripheriegeräte des Boards anderen Geräten zugänglich machen |
| Kamera-Schnittstelle |
8-Bit, bis zu 80 MHz |
| ADC |
3x ADCs mit 16-Bit max. Auflösung (bis zu 36 Kanäle, bis zu 3,6 MSPS) |
| DAC |
2x 12-Bit DAC (1 MHz) |
| USB-C |
Host/Gerät, Hoch/Voll Geschwindigkeit, Leistungsabgabe |
