Beschreibung
Haben Sie jemals von einem automatisierten Haus geträumt? Oder einem intelligenten Garten? Nun, mit den Arduino IoT Cloud-kompatiblen Boards ist es ganz einfach. Das bedeutet, dass Sie Geräte verbinden, Daten visualisieren, Ihre Projekte von überall auf der Welt steuern und teilen können. Egal, ob Sie Anfänger oder Profi sind, wir haben eine Vielzahl von Plänen, um sicherzustellen, dass Sie die Funktionen erhalten, die Sie benötigen.
Verbinden Sie Ihre Sensoren und Aktuatoren über lange Strecken mit der Kraft des LoRa-Funkprotokolls oder über LoRaWAN-Netzwerke.

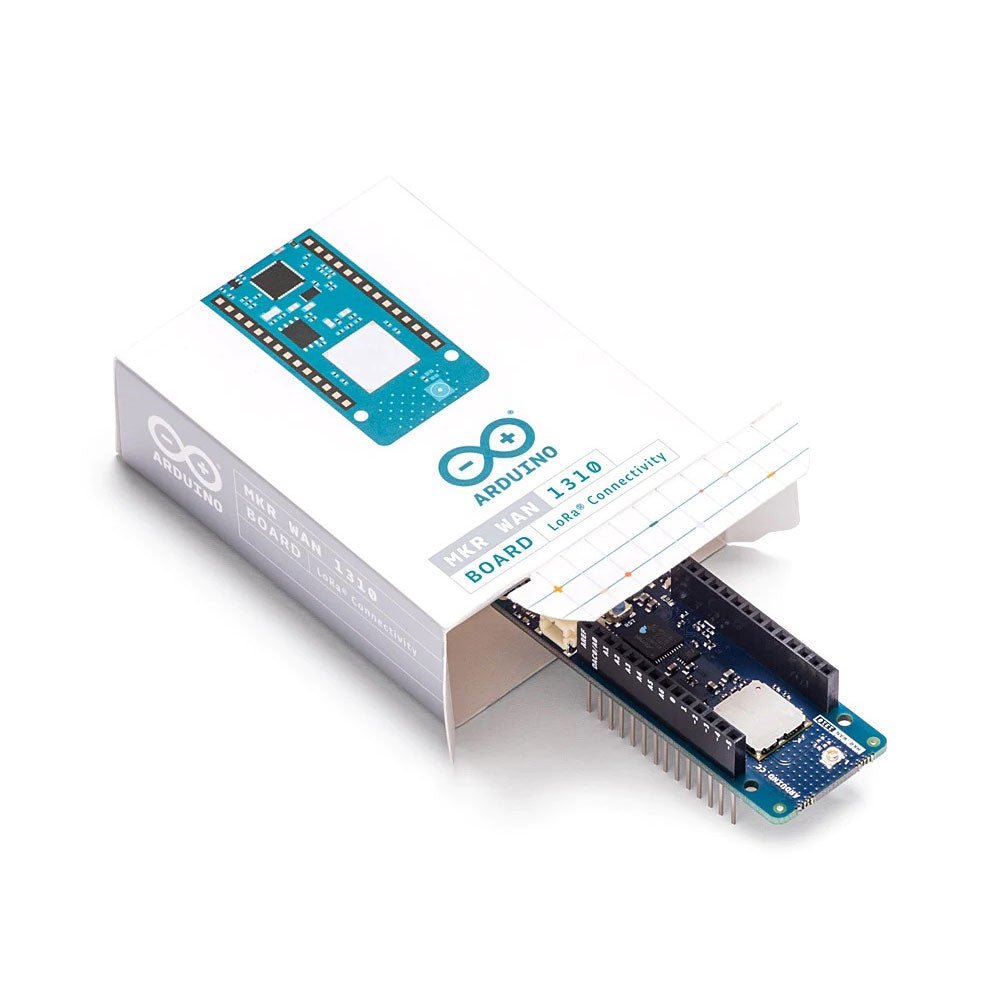

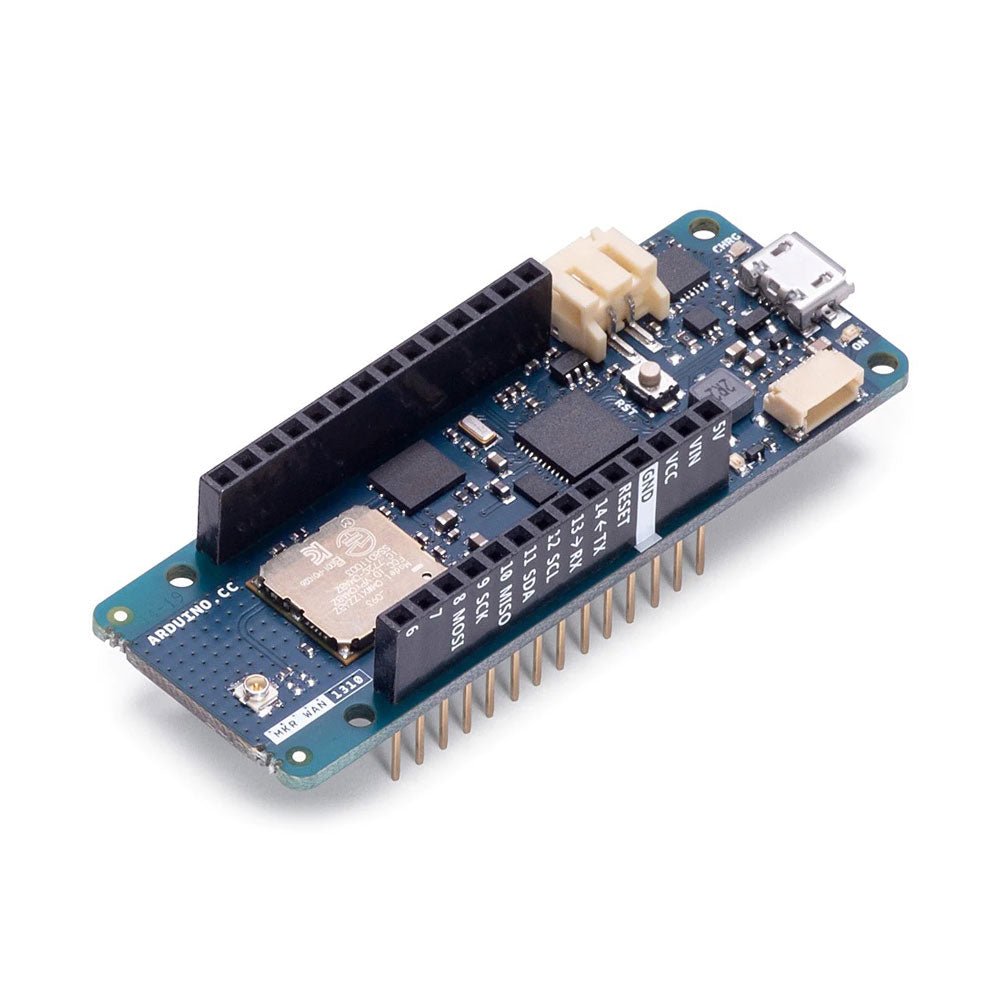

Das Arduino MKR WAN 1310-Board bietet eine praktische und kostengünstige Lösung, um LoRa-Konnektivität für Projekte mit geringem Stromverbrauch hinzuzufügen. Dieses Open-Source-Board kann mit der Arduino IoT Cloud verbunden werden
Besser und effizienter

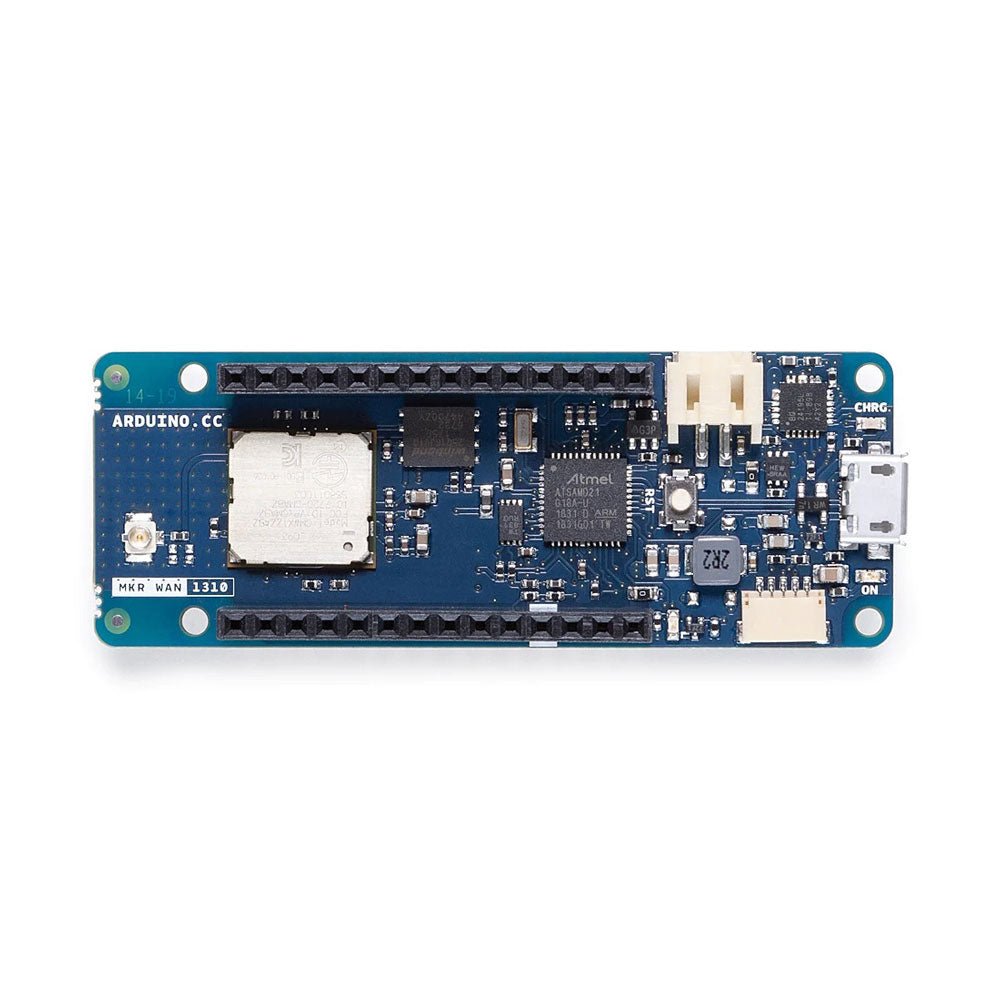

The MKR WAN 1310, brings in a series of improvements when compared to its predecessor, the MKR WAN 1300. While still based on the Microchip SAMD21 low power processor, the Murata CMWX1ZZABZ LoRa module, and the MKR family’s characteristic crypto chip (the ECC508), the MKR WAN 1310 includes a new battery charger, a 2 MByte SPI Flash, and improved control of the board’s power consumption.
Der MKR WAN 1310 bringt im Vergleich zu seinem Vorgänger, dem MKR WAN 1300, eine Reihe von Verbesserungen mit sich. Obwohl er immer noch auf dem stromsparenden Microchip SAMD21-Prozessor, dem Murata CMWX1ZZABZ LoRa-Modul und dem charakteristischen Crypto-Chip der MKR-Familie (dem ECC508) basiert, verfügt der MKR WAN 1310 über einen neuen Batterieladeregler, einen 2-MByte-SPI-Flash und eine verbesserte Steuerung des Stromverbrauchs des Boards.
Verbesserte Batterieleistung
Die neuesten Änderungen haben die Batterielebensdauer des MKR WAN 1310 erheblich verbessert. Bei ordnungsgemäßer Konfiguration liegt der Stromverbrauch jetzt bei nur noch 104 uA! Es ist auch möglich, den USB-Port zur Stromversorgung des Boards (5 V) zu verwenden und das Board mit oder ohne Batterien zu betreiben - die Wahl liegt bei Ihnen
Interner Speicher
Dank des integrierten 2-MByte-Flashspeichers sind nun Datenprotokollierung und andere OTA-Funktionen (Over The Air) möglich. Mit dieser aufregenden neuen Funktion können Konfigurationsdateien von der Infrastruktur auf das Board übertragen, eigene Skriptbefehle erstellt oder einfach Daten lokal gespeichert werden, um sie zu senden, wenn die Konnektivität am besten ist. Der Crypto-Chip des MKR WAN 1310 sorgt durch die Speicherung von Anmeldedaten und Zertifikaten im eingebetteten sicheren Element für zusätzliche Sicherheit.
Diese Funktionen machen es zum perfekten IoT-Knoten und Baustein für IoT-Geräte mit geringem Stromverbrauch und großer Reichweite.
Spezifikationen

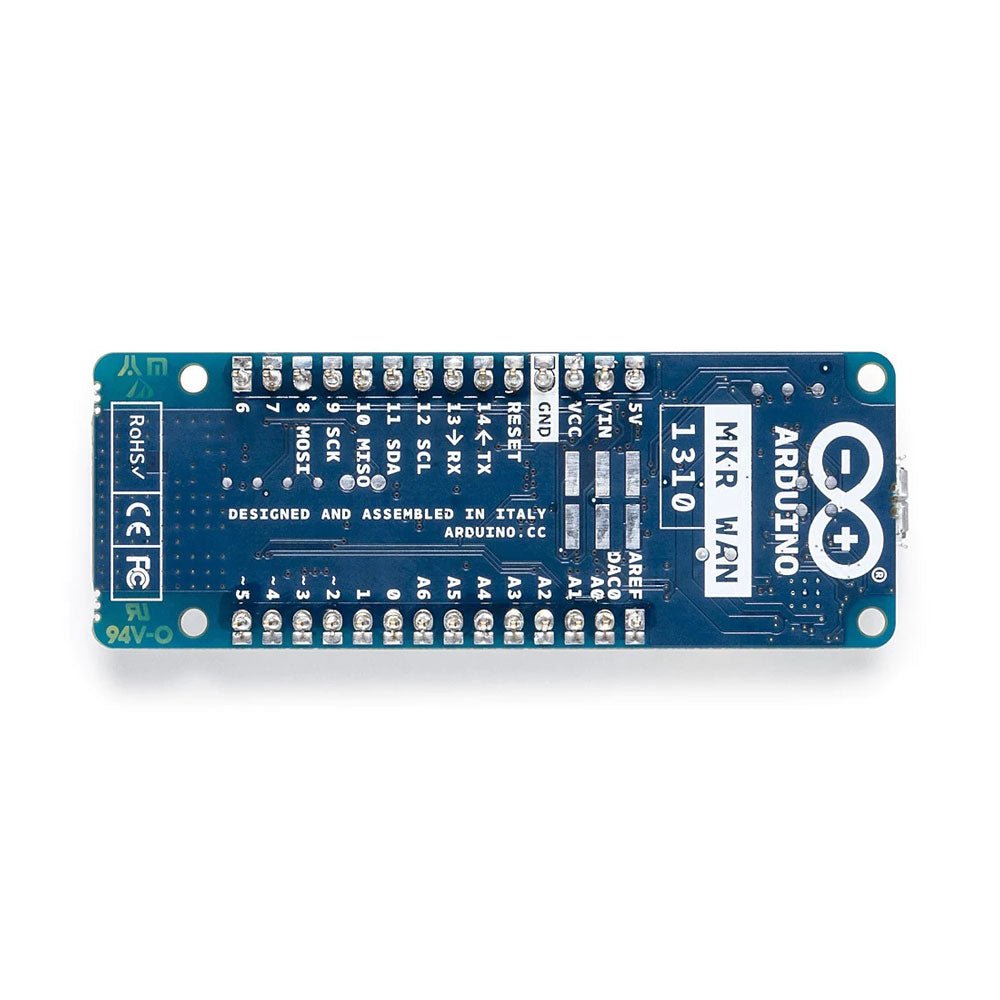

Der Arduino MKR WAN 1310 basiert auf dem SAMD21-Mikrocontroller.
| Microcontroller |
SAMD21 Cortex-M0+ 32-Bit Low-Power ARM-MCU (Datenblatt) |
| Funkmodul |
CMWX1ZZABZ (Datenblatt) |
| Stromversorgung(USB/VIN) |
5 V |
| Sicherheits-Element |
ATECC508 (datasheet) |
| Unterstützte Batterien |
Wiederaufladbare Li-Ion, oder Li-Po, 1024 mAh mindest Kapazität |
| Betriebsspannung |
3.3 V |
| Digital-I/O-Pins |
8 |
| PWM-Pins |
13 (0 .. 8, 10, 12, 18 / A3, 19 / A4) |
| UART |
1 |
| SPI |
1 |
| I²C |
1 |
| Analog Eingangspins |
7 (ADC 8/10/12 bit) |
| Analog Ausgangspins |
1 (DAC 10 bit) |
| Externe Unterbrechungen |
8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2) |
| DC-Strom pro I/O-Pin |
7 mA |
| CPU-Flash-Speicher |
256 KB (intern)
|
| QSPI-Flash-Speicher |
2 MByte (extern) |
| SRAM |
32 KB |
| EEPROM |
Nein |
| Taktfrequenz |
32.768 kHz (RTC), 48 MHz |
| LED_BUILTIN |
6 |
| USB |
Full-Speed USB Gerät und Integrierter Host |
|
Antennengewinn
|
2 dB (mitgelieferte Pentaband-Antenne) |
| Trägerfrequenz |
433/868/915 MHz |
| Abmessungen |
67.64 x 25 mm |
| Gewicht |
32 g |
