Beschreibung
Der Arduino MKR NB 1500 ermöglicht es Ihnen, Ihr nächstes intelligentes Projekt zu entwickeln.
Haben Sie schon einmal von einem automatisierten Haus oder einem intelligenten Garten geträumt? Mit den Arduino IoT Cloud-kompatiblen Boards wird es jetzt einfach. Sie können Geräte anschließen, Daten visualisieren, Projekte von überall auf der Welt steuern und teilen. Egal, ob Sie Anfänger oder Profi sind, wir bieten eine breite Palette von Plänen an, um sicherzustellen, dass Sie die Funktionen erhalten, die Sie benötigen.
Fügen Sie Ihrem Projekt mit dem MKR NB 1500 die Narrowband-Kommunikation hinzu. Er ist die perfekte Wahl für Geräte an abgelegenen Orten ohne Internetverbindung oder in Situationen, in denen keine Stromversorgung verfügbar ist, wie z.B. bei Feldinstallationen, Fernmesssystemen, solarbetriebenen Geräten oder anderen extremen Szenarien.

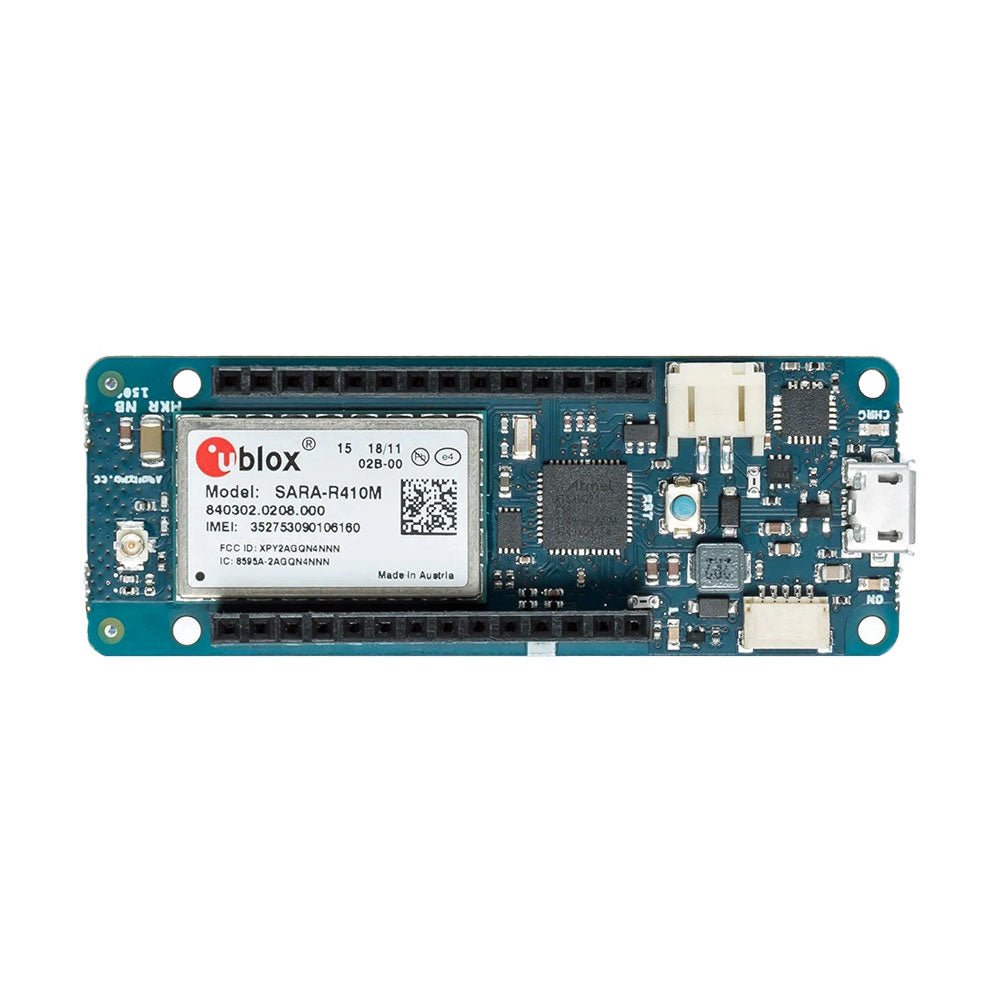

Der Hauptprozessor des Boards ist ein stromsparender ARM Cortex-M0 32-Bit-SAMD21, wie auch bei anderen Boards der Arduino MKR-Familie. Die Narrowband-Konnektivität erfolgt über ein Modul von u-blox, das SARA-R410M-02B, ein stromsparender Chipsatz, der in verschiedenen Bändern des IoT-LTE-Zellbereichs arbeitet. Darüber hinaus wird die sichere Kommunikation durch den Microchip ECC508-Crypto-Chip gewährleistet. Das PCB enthält auch einen Batterielader und einen Anschluss für eine externe Antenne.
Dieses Board ist für den weltweiten Einsatz konzipiert und bietet Konnektivität in den LTE Cat M1/NB1-Bändern 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28. Zu den Betreibern, die Dienste in diesem Teil des Spektrums anbieten, gehören unter anderem Vodafone, AT&T, T-Mobile USA, Telstra und Verizon.
Spezifikationen
Der Arduino MKR NB 1500 basiert auf dem SAMD21-Mikrocontroller.
| Microcontroller |
SAMD21 Cortex-M0+ 32-bit low power ARM MCU (Datenblatt) |
| Funkmodul |
u-blox SARA-R410M-02B (Zusammenfassung des Datenblatts) |
| Sicherheitselement: |
ATECC508 (Datenblatt) |
| Stromversorgung des Boards (USB/VIN) |
5 V |
| Unterstützte Batterie |
Li-Po-Einzelle, 3,7 V, 1500 mAh Minimum |
| Betriebsspannung des Schaltkreises |
3.3 V |
| Digitale I/O-Pins |
8 |
| PWM-Pins |
13 (0 .. 8, 10, 12, 18 / A3, 19 / A4) |
| UART |
1 |
| SPI |
1 |
| I²C |
1 |
| Analogeingangspins |
7 (ADC 8/10/12 bit) |
| Analogausgangspin |
1 (DAC 10 bit) |
| Externe Unterbrechungen |
8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2) |
| Stromstärke pro I/O-Pin |
7 mA |
| Flash-Speicher |
256 KB (internal) |
| SRAM |
32 KB |
| EEPROM |
No |
| Taktfrequenz |
32.768 kHz (RTC), 48 MHz |
| LED_BUILTIN |
6 |
| USB |
USB-Gerät in voller Geschwindigkeit und integrierter Host |
| Antennengewinn |
2 dB |
| Carrier frequency |
LTE bands 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28 |
| Leistungsklasse (Funk) |
LTE Cat M1/NB1: Klasse 3 (23 dBm) |
| Datenrate (LTE M1 Halb-Duplex) |
UL 375 kbps / DL 300 kbps |
| Datenrate (LTE NB1 Full-Duplex) |
UL 62.5 kbps / DL 27.2 kbps |
| Arbeitsbereich |
Multiregion |
| Geräteposition |
GNSS über Modem |
| Stromverbrauch (LTE M1) |
min 100 mA / max 190 mA |
| Stromverbrauch (LTE NB1) |
min 60 mA / max 140 mA |
| SIM-Karte |
MicroSIM (nicht im Lieferumfang enthalten) |
| Abmessungen |
67.6 x 25 mm |
| Gewicht |
32 g |
| SPI |
1 |
| I²C |
1 |
| Analogeingangspins |
7 (ADC 8/10/12 bit) |
| Analogausgangspin |
1 (DAC 10 bit) |
| Externe Unterbrechungen |
8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2) |
| Stromstärke pro I/O-Pin |
7 mA |
| Flash-Speicher |
256 KB (internal) |
| SRAM |
32 KB |
| EEPROM |
No |
| Taktfrequenz |
32.768 kHz (RTC), 48 MHz |
| LED_BUILTIN |
6 |
| USB |
USB-Gerät in voller Geschwindigkeit und integrierter Host |
| Antennengewinn |
2 dB |
| Carrier frequency |
LTE bands 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28 |
| Leistungsklasse (Funk) |
LTE Cat M1/NB1: Klasse 3 (23 dBm) |
| Datenrate (LTE M1 Halb-Duplex) |
UL 375 kbps / DL 300 kbps |
| Datenrate (LTE NB1 Full-Duplex) |
UL 62.5 kbps / DL 27.2 kbps |
| Arbeitsbereich |
Multiregion |
| Geräteposition |
GNSS über Modem |
| Stromverbrauch (LTE M1) |
min 100 mA / max 190 mA |
| Stromverbrauch (LTE NB1) |
min 60 mA / max 140 mA |
| SIM-Karte |
MicroSIM (nicht im Lieferumfang enthalten) |
| Abmessungen |
67.6 x 25 mm |
| Gewicht |
32 g |
