Beschreibung

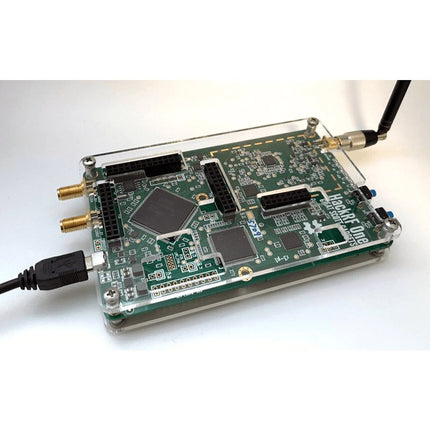

Dieses durchsichtige Acrylgehäuse ist das offizielle Gehäuse für das HackRF One Board. Es kann das schwarze Standard-Kunststoffgehäuse des HackRF One ersetzen.
Montageanleitung
- Verwenden Sie einen Gitarrenpick oder einen Spudger, um die HackRF One Platine aus dem schwarzen Kunststoffgehäuse zu ziehen.
- Setzen Sie eine lange Schraube in jede Ecke der unteren Acrylplatte ein. Sichern Sie jede lange Schraube mit einem kurzen (5 mm) Abstandshalter auf der gegenüberliegenden Seite der Platte.
- Legen Sie die HackRF One Platine (mit der Oberseite nach oben) auf die untere Platte und führen Sie die Enden der langen Schrauben durch die Befestigungslöcher in den Ecken der Leiterplatte.
- Sichern Sie die Platine mit einem langen (6 mm) Abstandshalter in jeder Ecke.
- Legen Sie die obere Acrylplatte auf die Leiterplatte und richten Sie die Ausschnitte mit den Erweiterungsleisten der Leiterplatte aus.
- Sichern Sie jede Ecke mit einer kurzen Schraube.
- Wichtig: Bei jedem Schritt nur handfest (nicht zu fest) anziehen.
