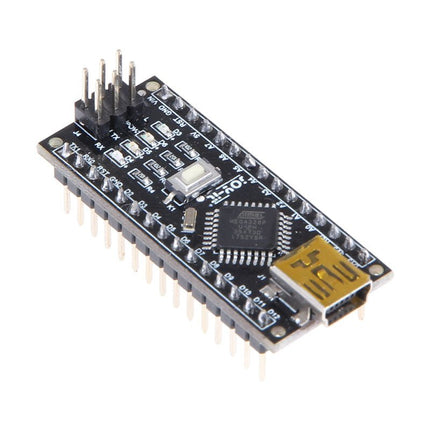

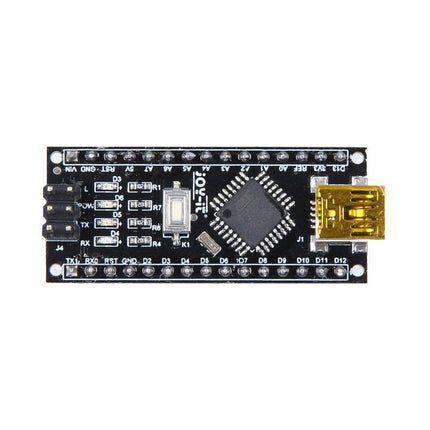

Der Arduino Nano ist eine kleine, vollständige und Breadboard-freundliche Platine, die auf dem ATmega328 (Arduino Nano 3.x) basiert. Er hat mehr oder weniger die gleiche Funktionalität wie der Arduino Duemilanove, aber in einem anderen Gehäuse. Es fehlt nur eine DC-Strombuchse und arbeitet mit einem Mini-B-USB-Kabel anstelle eines Standardkabels. Technische Daten Mikrocontroller ATmega328 Betriebsspannung (Logikpegel) 5 V Eingangsspannung (empfohlen) 7-12 V Eingangsspannung (Grenzwerte) 6-20 V Digitale E/A-Pins 14 (davon 6 mit PWM-Ausgang) Analogeingangs-Pins 8 DC-Strom pro I/O-Pin 40 mA Flash-Speicher 16 KB (ATmega168) oder 32 KB (ATmega328), davon 2 KB für den Bootloader SRAM 1 KB (ATmega168) oder 2 KB (ATmega328) EEPROM 512 bytes (ATmega168) oder 1 KB (ATmega328) Taktfrequenz 16 MHz Abmessungen 18 x 45 mm Stromversorgung Der Arduino Nano kann über den Mini-B-USB-Anschluss, eine ungeregelte externe 6-20-V-Stromversorgung (Pin 30) oder eine geregelte externe 5-V-Stromversorgung (Pin 27) mit Strom versorgt werden. Die Stromquelle wird automatisch auf die höchste Spannungsquelle eingestellt. Speicher Der ATmega168 verfügt über 16 KB Flash-Speicher zum Speichern von Code (davon 2 KB für den Bootloader), 1 KB SRAM und 512 Byte EEPROM Der ATmega328 verfügt über 32 KB Flash-Speicher zum Speichern von Code (2 KB werden auch für den Bootloader verwendet), 2 KB SRAM und 1 KB EEPROM. Input und Output Jeder der 14 digitalen Pins des Nano kann mit den Funktionen pinMode(), digitalWrite(), und digitalRead() als Eingang oder Ausgang verwendet werden. Jeder Pin kann maximal 40 mA liefern oder empfangen und hat einen internen Pull-up-Widerstand (standardmäßig ausgeschaltet) von 20-50 kOhm. Kommunikation Der Arduino Nano verfügt über eine Reihe von Möglichkeiten zur Kommunikation mit einem Computer, einem anderen Arduino oder anderen Mikrocontrollern. Der ATmega168 und ATmega328 bieten eine serielle UART-TTL-Kommunikation (5 V), die an den digitalen Pins 0 (RX) und 1 (TX) verfügbar ist. Ein FTDI FT232RL auf dem Board leitet diese serielle Kommunikation über USB weiter, und die FTDI-Treiber (in der Arduino-Software enthalten) stellen der Software auf dem Computer einen virtuellen Com-Port zur Verfügung. Die Arduino-Software enthält einen seriellen Monitor, mit dem einfache Textdaten zum und vom Arduino-Board gesendet werden können. Die RX- und TX-LEDs auf dem Board blinken, wenn Daten über den FTDI-Chip und die USB-Verbindung zum Computer übertragen werden (jedoch nicht bei serieller Kommunikation über die Pins 0 und 1). Eine SoftwareSerial-Bibliothek ermöglicht die serielle Kommunikation über jeden der digitalen Pins des Nano. Programmierung Der Arduino Nano kann mit der Arduino-Software (Download) programmiert werden. Der ATmega168 oder ATmega328 auf dem Arduino Nano verfügt über einen Bootloader, mit dem Sie neuen Code ohne ein externes Hardware-Programmiergerät hochladen können. Er kommuniziert mit dem ursprünglichen STK500-Protokoll (Referenz, C-Header-Dateien). Sie können den Bootloader auch umgehen und den Mikrocontroller über den ICSP-Header (In-Circuit Serial Programming) programmieren, indem Sie Arduino ISP oder ein ähnliches Programm verwenden; Einzelheiten finden Sie in dieser Anleitung. Automatischer (Software-)Reset Anstatt den Reset-Knopf vor einem Upload physisch zu betätigen, ist der Arduino Nano so konzipiert, dass er durch eine auf einem angeschlossenen Computer laufende Software zurückgesetzt werden kann. Eine der Hardware-Flusskontrollleitungen (DTR) desFT232RL ist über einen 100 nF-Kondensator mit der Reset-Leitung des ATmega168 oder ATmega328 verbunden. Wenn diese Leitung aktiviert wird (low), fällt die Reset-Leitung lange genug ab, um den Chip zurückzusetzen. Die Arduino-Software nutzt diese Fähigkeit, um das Hochladen von Code durch einfaches Drücken der Upload-Taste in der Arduino-Umgebung zu ermöglichen. Dies bedeutet, dass der Bootloader ein kürzeres Timeout haben kann, da das Absenken von DTR gut mit dem Beginn des Uploads koordiniert werden kann.

Lesen (+) (–)

Das JOY-iT Armor Case BLOCK ist ein robustes Aluminiumgehäuse, das speziell für den Raspberry Pi 5 entwickelt wurde. Es bietet hervorragenden Schutz vor Hitze und Stößen und eignet sich daher für anspruchsvolle Umgebungen. Durch sein kompaktes Design benötigt es keinen zusätzlichen Platz und ermöglicht eine nahtlose Integration in bestehende Projekte. Das Gehäuse verfügt über einen großen Kühlkörper, um die Kühleffizienz zu verbessern. Die Installation ist unkompliziert, da das Gehäuse mit vier Schrauben (im Lieferumfang enthalten) am Raspberry Pi befestigt wird. Technische Daten Material CNC-gefräste Aluminiumlegierung Kühlleistung Leerlauf: ~39°CVolllast: ~75°C Besonderheiten Großer Kühlkörper, Schutz vor Stößen und Hitze bei gleichem Volumen wie ohne Gehäuse Abmessungen (Oberseite) 69 x 56 x 15,5 mm Abmessungen (Unterseite) 87 x 56 x 7,5 mm

Lesen (+) (–)

Dieser Programmer wurde speziell zum Brennen von Bootloadern (ohne Computer) auf Arduino-kompatiblen ATmega328-Entwicklungsboards entwickelt. Schließen Sie den Programmierer einfach an die ICSP-Schnittstelle an, um den Bootloader neu zu brennen. Es ist auch mit neuen Chips kompatibel, sofern der IC funktionsfähig ist. Hinweis: Durch das Brennen eines Bootloaders werden alle vorherigen Chipdaten gelöscht. Features Arbeitsspannung: 3,1–5,3 V Arbeitsstrom: 10 mA Kompatibel mit Arduino Nano-basierten Boards (ATmega328) Abmessungen: 39,6 x 15,5 x 7,8 mm

Lesen (+) (–)

Das Elektor Arduino Nano MCCAB Trainingsboard enthält alle Bauteile (inkl. Arduino Nano), die für die Übungen des "Mikrocontroller-Praxiskurs für Arduino-Einsteiger" benötigt werden wie Leuchtdioden, Schalter, Taster, akustische Signalgeber usw. Auch externe Sensoren, Motoren oder Baugruppen können mit diesem Mikrocontroller-Übungssystem abgefragt oder gesteuert werden. Technische Daten (Arduino Nano Trainingsboard MCCAB) Stromversorgung Über die USB-Verbindung des zur Erstellung der Programme sowieso angeschlossenen PCs oder ein externes Netzteil (nicht im Lieferumfang enthalten) Betriebsspannung +5 Vcc Eingangsspannung Alle Eingänge 0 V bis +5 V VX1 und VX2 +8 V bis +12 V (nur bei Verwendung eines externen Netzteils) Mikrocontrollermodul Arduino Nano Hardwareperipherie LCD 2x16 Zeichen Potenziometer P1 & P2 JP3: Auswahl der Betriebsspannung von P1 & P2 Verteiler SV4: Verteiler für die BetriebsspannungenSV5, SV6: Verteiler für die Ein-/Ausgänge des Mikrocontrollers Schalter und Taster RESET-Taster auf dem Arduino Nano-Modul6x Tastschalter K1 … K66x Schiebeschalter S1 … S6JP2: Verbindung der Schalter mit den Eingängen des Mikrocontrollers Summer Piezo-Summer Buzzer1 mit Steckbrücke auf JP6 Leuchtanzeigen LED L auf dem Arduino Nano-Modul, verbunden mit GPIO D1311x LED: Zustandsanzeige für die Ein-/AusgängeJP6: Verbindung der LEDs LD10 … LD20 mit den GPIOs D2 … D12 Serielle SchnittstellenSPI & I²C JP4: Auswahl des Signals an Pin X der SPI-Steckerleiste SV12SV9 bis SV12: SPI-Interface (3,3 V/5 V) bzw. I²C-Interface Schaltausgang für externe Geräte SV1, SV7: Schaltausgang (maximal +24 V/160 mA, extern zugeführt)SV2: 2x13 Pins zum Anschluss externer Module 3x3 LED-Matrix (9 rote LEDs) SV3: Spalten der 3x3 LED-Matrix (Ausgänge D6 … D8)JP1: Verbindung der Reihen mit den GPIOs D3 … D5 Software Library MCCABLib Steuerung der Hardware-Komponenten (Schalter, Taster, Leuchtdioden, 3x3 LED-Matrix, Summer) auf dem MCCAB Trainingsboard Betriebstemperatur bis +40 °C Abmessungen 100 x 100 x 20 mm Technische Daten (Arduino Nano) Mikrocontroller ATmega328P Architektur AVR Betriebsspannung 5 V Flashspeicher 32 KB, davon 2 KB vom Bootloader belegt SRAM 2 KB Taktfrequenz 16 MHz Analoge IN-Pins 8 EEPROM 1 KB DC-Strom pro I/O-Pin 40 mA an einem I/O-Pin, insgesamt maximal 200 mA an allen Pins gemeinsam Eingangsspannung 7-12 V Digitale I/O-Pins 22 (6 davon sind PWM-fähig) PWM-Ausgänge 6 Stromverbrauch 19 mA Abmessungen 18 x 45 mm Gewicht 7 g Lieferumfang 1x Elektor Arduino Nano Trainingsboard (MCCAB) 1x Arduino Nano

Lesen (+) (–)

Get Cracking with the Arduino Nano V3, Nano Every, and Nano 33 IoT The seven chapters in this book serve as the first step for novices and microcontroller enthusiasts wishing to make a head start in Arduino programming. The first chapter introduces the Arduino platform, ecosystem, and existing varieties of Arduino Nano boards. It also teaches how to install various tools needed to get started with Arduino Programming. The second chapter kicks off with electronic circuit building and programming around your Arduino. The third chapter explores various buses and analog inputs. In the fourth chapter, you get acquainted with the concept of pulse width modulation (PWM) and working with unipolar stepper motors. In the fifth chapter, you are sure to learn about creating beautiful graphics and basic but useful animation with the aid of an external display. The sixth chapter introduces the readers to the concept of I/O devices such as sensors and the piezo buzzer, exploring their methods of interfacing and programming with the Arduino Nano. The last chapter explores another member of Arduino Nano family, Arduino Nano 33 IoT with its highly interesting capabilities. This chapter employs and deepens many concepts learned from previous chapters to create interesting applications for the vast world of the Internet of Things. The entire book follows a step-by-step approach to explain concepts and the operation of things. Each concept is invariably followed by a to-the-point circuit diagram and code examples. Next come detailed explanations of the syntax and the logic used. By closely following the concepts, you will become comfortable with circuit building, Arduino programming, the workings of the code examples, and the circuit diagrams presented. The book also has plenty of references to external resources wherever needed. An archive file (.zip) comprising the software examples and Fritzing-style circuit diagrams discussed in the book may be downloaded free of charge below.

Lesen (+) (–)

Das Starterkit für Jetson Nano ist eines der besten Kits für Einsteiger, um mit Jetson Nano zu beginnen. Dieses Kit enthält eine 32-GB-MicroSD-Karte, einen 20-W-Adapter, einen 2-poligen Jumper, eine Kamera und ein Micro-USB-Kabel. Features 32 GB Hochleistungs-MicroSD-Karte 5 V/4 A Netzteil mit 2,1 mm DC Hohlstecker 2-poliger Jumper Raspberry Pi Kameramodul V2 Micro-B-zu-Typ-A-USB-Kabel mit aktivierter DATA-Funktion

Lesen (+) (–)

Der Joy-Pi Advanced ist ein kompaktes und leistungsstarkes Gerät, welches Ihnen ermöglicht, Ihre Projekte schnell und einfach zu realisieren. Egal, ob Sie bereits viel Erfahrung haben, oder noch so gut wie gar keine – mit dem Joy-Pi Advanced können Sie Ihrer Kreativität freien Lauf lassen. Dank der Kompatibilität mit einer Vielzahl von Plattformen, einschließlich Raspberry Pi, Raspberry Pi Pico, Arduino Nano, BBC micro:bit und NodeMCU ESP32, können Sie einfach und schnell auf Ihre bevorzugte Plattform zugreifen. Darüber hinaus bietet der Joy-Pi Advanced mehr als 30 Stationen, Lektionen und Module, die Ihnen eine unbegrenzte Vielzahl an Möglichkeiten bieten, um Ihre Projekte zu realisieren. Mit der eigenentwickelten Lernzentrale, können Sie nicht nur Ihre Fähigkeiten verbessern, sondern auch neue Projekte erstellen. Die Lernzentrale bietet eine Fülle an Informationen und Tutorials, die Sie Schritt für Schritt durch Ihre Projekte führen. Joy-Pi Advanced zeichnet sich insbesondere durch seine intelligenten Schaltereinheiten aus, die eine erweiterte Nutzung der verfügbaren Pins erlauben. Dabei sind insgesamt drei Schaltereinheiten integriert, jede mit 12 einzelnen Schaltern ausgestattet, die für eine präzise Steuerung der verbundenen Sensoren und Module sorgen. Dieses System löst das bekannte Problem der begrenzten Pin-Anzahl, das bei herkömmlichen Mikrocontrollern auftritt. Die Schaltereinheiten ermöglichen es Ihnen, eine Vielzahl von Sensoren und Modulen parallel zu betreiben, indem sie einzeln ein- und ausgeschaltet werden können. Dadurch wird eine Mehrfachbelegung der Pins simuliert, die es Ihnen ermöglicht, die volle Leistungsfähigkeit Ihrer Projekte auszuschöpfen, ohne Kompromisse bei der Funktionalität eingehen zu müssen. Durch der Kombination von innovativen Adapterplatinen und dem micro:bit-Slot erreicht man eine nahtlose Kompatibilität mit einer Vielzahl von Mikrocontrollern wie Raspberry Pi Pico, NodeMCU ESP32, micro:bit und Arduino Nano. Die speziell entwickelten Adapterplatinen sind so konzipiert, dass sie perfekt auf den jeweiligen Mikrocontroller abgestimmt sind. Durch das Aufstecken des Mikrocontrollers auf die passende Adapterplatine und das anschließende Einstecken in den micro:bit-Slot wird der Joy-Pi Advanced schnell und unkompliziert mit den unterschiedlichen Mikrocontrollern kompatibel. Dies ermöglicht eine nahtlose Integration Ihrer bevorzugten Plattform und die Möglichkeit, die Stärken der verschiedenen Mikrocontroller in Ihren Projekten zu kombinieren. Auf diese Weise können Sie sich voll und ganz auf Ihre kreativen Projekte konzentrieren, ohne sich Gedanken über die Kompatibilität verschiedener Mikrocontroller machen zu müssen. Der Joy-Pi Advanced vereinfacht den Entwicklungsprozess und gibt Ihnen die Möglichkeit, Ihre Projekte flexibel und individuell zu gestalten. Features Hochintegrierte Entwicklungsplattform & Lernzentrale Schnelles, einfaches & kabelloses Kombinieren von verschiedensten Sensoren & Aktoren Einbaumöglichkeit für Raspberry Pi 4 Kompatibel mit verschiedensten Mikrocontrollern Eigenentwickelte, didaktische Lernplattform für Raspberry Pi & Windows Technische Daten Kompatibel mit Raspberry Pi 4, Arduino Nano, NodeMCU ESP32, BBC micro:bit, Raspberry Pi Pico Verbaute Sensoren, Aktoren & Komponenten 39 Lernplattform Über 40 Einträge in der Wissensdatenbank, 10 Projekte, 10 Lernaufgaben, 14 Visionen Displays 7-Segment Display, 16x2 Display, 1,8“ TFT Display, 0,96“ OLED Display, 8x8 RGB Matrix Sensoren DS18B20, Schock-Sensor, Hall-Sensor, Barometer, Sound-Sensor, Gyroskop, PIR-Sensor, Lichtschranke, NTC, Lichtsensor, 6x Touchsensor, Farb-Sensor, Ultraschall-Abstandssensor, DHT11 Temperatur- & Feuchtigkeitssensor Steuerung Joystick, 5x Schalter, Potentiometer, Drehencoder, 4x4 Button-Matrix, Relais, PWM-Lüfter Motoren Servo-Schnittstelle, Schrittmotor-Schnittstelle, Vibrationsmotor Mess- und Wandelmodule Analog-Digital Converter, Pegelwandler, Voltmeter, Variable Spannungsversorgung Sonstige Komponenten RTC Echtzeituhr, Buzzer, EEPROM-Speicher, Infrarot-Empfänger, Breadboard, RFID-Lesegerät Adapterboards Adapter für NodeMCU ESP32, Arduino Nano & Raspberry Pi Pico, Boardconnectoren für Raspberry Pi & Externe Boards Elektronische Komponenten Infrarot-Fernbedienung, RFID-Chip, RFID-Karte, 6x Krokodilklemmen, microSD-Karten-Lesegerät, Servomotor, Schrittmotor, 32 GB microSD-Karte Bauteile 40x Widerstände, 3x grüne LEDs, 3x gelbe LEDs, 3x rote LEDs, 1x Transistor, 5x Buttons, 1x Potentiometer, 2x Kondensatoren Weiteres Zubehör Schraubensortiment, Schraubendreher, Zubehör-Aufbewahrungstasche, Netzgerät & Netzkabel, Servohalterung Stromversorgung Verbautes Netzgerät: 36 W, 12 V, 3 A Gehäuseanschluss: Kleingeräte-Stecker C8 Spannungsausgänge 12 V, 5 V, 3,3 V, Variabler Spannungsausgang (2-11 V) Ausgeführte Datenbusse & Signalausgänge I²C, SPI, Analog-Digital-Wandler Batterie (RTC) CR2032 Abmessungen 327 x 200 x 52 mm Erforderlich Raspberry Pi 4 mit mindestens 2 GB RAM Downloads Joy-Pi Website Datenblatt Anleitung

Lesen (+) (–)

Der reComputer J1020 v2 ist ein kompaktes Edge-KI-Gerät mit NVIDIA Jetson Nano 4 GB, das 0,5 TFLOPs KI-Leistung liefert. Es verfügt über ein robustes Aluminiumgehäuse mit passivem Kühlkörper und ist mit JetPack 4.6.1 vorinstalliert. Das Gerät verfügt über 16 GB integrierten eMMC-Speicher und bietet 2x SCI, 4x USB 3.0, M.2 Key M, HDMI und DP. Anwendungen Computer Vision Maschinelles Lernen Autonomer mobiler Roboter (AMR) Technische Daten Jetson Nano 4 GB System-on-Modul KI-Leistung Jetson Nano 4 GB (0,5 TOPS) GPU NVIDIA Maxwel-Architektur mit 128 NVIDIA CUDA Kernen CPU Quad-Core ARM Cortex-A57 MPCore-Prozessor Speicher 4 GB 64-Bit LPDDR4 25,6 GB/s Video-Encoder 1x 4K30 | 2x 1080p60 | 4x 1080p30 | 4x 720p60 | 9x 720p30 (H.265 & H.264) Video-Decoder 1x 4K60 | 2x 4K30 | 4x 1080p60 | 8x 1080p30 | 9x 720p60 (H.265 & H.264) Carrier Board Speicher 1x M.2 Key M PCIe Netzwerk Ethernet 1x RJ-45 Gigabit Ethernet (10/100/1000M) I/O USB 4x USB 3.0 Typ-A1x Micro-USB-Anschluss für den Gerätemodus CSI-Kamera 2x CSI (2-spurig, 15-polig) Display 1x HDMI Typ A; 1x DP Lüfter 1x 4-poliger Lüfteranschluss (5 V PWM) CAN 1x CAN Multifunktionsanschluss 1x 40-Pin-Erweiterungs-Header 1x 12-Pin-Steuerung und UART-Header Stromversorgung DC 12 V/2 A Mechanisch Abmessungen 130 x 120 x 50 mm (mit Gehäuse) Installation Desktop, Wandmontage Betriebstemperatur −10°C~60°C Lieferumfang reComputer J1020 v2 (System installiert) 12 V/2 A Netzteil (mit 5 wechselbaren Adaptersteckern) Downloads reComputer J1020 v2 datasheet reComputer J1020 v2 3D file Seeed NVIDIA Jetson Product Catalog NVIDIA Jetson Device and Carrier Boards Comparison

Lesen (+) (–)

Aluminium-Kühlkörper-Set für Raspberry Pi mit einer selbstklebenden Schicht für eine einfache Installation. 1 Stück: 14 x 15 x 5 mm 2 Stücke: 8 x 8 x 5 mm

Lesen (+) (–)

An Introduction to Real and Reduced-Scale Autonomous Vehicles Want to cut through the hype and get to the core of autonomous and connected vehicles? Then this book is your clear, accessible guide to a complex and fast-moving field. Starting with Intelligent Transport Systems (ITS), it walks you through the essential foundations, including Advanced Driver Assistance Systems (ADAS) – the stepping stones to full autonomy. Explore how self-driving cars mimic human behavior through a loop of perception, analysis, decision, and action. Discover the key functions that make it possible: localization, obstacle detection, driver monitoring, cooperative awareness – and the most challenging of all, trajectory planning, across strategic, tactical, and operational levels. Will vehicles be connected? The debate is on – but the standards are already here. Learn how connectivity, infrastructure, and vehicles can work in synergy through the innovative concept of floating car data (FCD). Dive into real-world implementation: with embedded electronics account-ing for over 30% of a modern vehicle‘s cost, we unpack the architecture, coordination, and tools required to manage the complexity – brought to life with a hands-on case study. To finish, we open the door to the future: building your own 1:10 scale autonomous vehicle. No plug-and-play solutions – just the foundations for a collaborative, creative, and geek-friendly challenge. Let’s drive the future together.
