Der ESP32-WROOM-32 misst nur 25,2 x 18 mm und enthält den ESP32-SoC, den Flash-Speicher, präzise diskrete Komponenten und eine PCB-Antenne, um eine hervorragende HF-Leistung in Anwendungen mit begrenztem Platzangebot zu bieten. ESP32-WROOM-32 ist ein leistungsstarkes, generisches Wi-Fi + BT + BLE-MCU-Modul, das auf eine Vielzahl von Anwendungen abzielt, von Sensornetzwerken mit geringem Stromverbrauch bis hin zu anspruchsvollsten Aufgaben wie Sprachkodierung, Musik-Streaming und MP3-Dekodierung. Das Herzstück dieses Moduls ist der ESP32-D0WDQ6-Chip. Der eingebettete Chip ist skalierbar und anpassungsfähig. Es gibt zwei CPU-Kerne, die einzeln angesteuert werden können, und die Taktfrequenz ist von 80 MHz bis 240 MHz einstellbar. Der Benutzer kann die CPU auch ausschalten und den stromsparenden Coprozessor nutzen, um die Peripheriegeräte ständig auf Änderungen oder Überschreitungen von Schwellenwerten zu überwachen. ESP32 integriert eine Vielzahl von Peripheriegeräten, die von kapazitiven Berührungssensoren, Hall-Sensoren, SD-Kartenschnittstelle, Ethernet, Hochgeschwindigkeits-SPI, UART, I²S und I²C reichen. Die Integration von Bluetooth, Bluetooth LE und Wi-Fi sorgt dafür, dass ein breites Anwendungsspektrum angesprochen werden kann und das Modul zukunftssicher ist. Die Verwendung von Wi-Fi ermöglicht eine große physische Reichweite und eine direkte Verbindung zum Internet über einen Wi-Fi-Router, während die Verwendung von Bluetooth es dem Benutzer ermöglicht, bequem eine Verbindung zum Telefon herzustellen oder Niedrigenergie-Beacons zur Erkennung auszusenden. Der Ruhestrom des ESP32-Chips beträgt weniger als 5 µA und eignet sich daher für batteriebetriebene und tragbare Elektronikanwendungen. ESP32 unterstützt eine Datenrate von bis zu 150 Mbit/s und eine Ausgangsleistung von 20,5 dBm an der Antenne, um die größtmögliche physikalische Reichweite zu gewährleisten. Daher bietet der Chip branchenführende Spezifikationen und die beste Leistung für elektronische Integration, Reichweite, Stromverbrauch und Konnektivität. Downloads Datasheet

Lesen (+) (–)

Das ESP32-S3-DevKitC-1 ist ein Entwicklungsboard der Einstiegsklasse, das mit dem ESP32-S3-WROOM-1U ausgestattet ist, einem universellen Wi-Fi + Bluetooth Low Energy MCU-Modul, das vollständige Wi-Fi- und Bluetooth Low Energy-Funktionen integriert. Die meisten E/A-Pins des Moduls sind auf die Stiftleisten auf beiden Seiten des Boards verteilt, um eine einfache Anbindung zu ermöglichen. Entwickler können entweder Peripheriegeräte mit Jumper-Drähten anschließen oder ESP32-S3-DevKitC-1 auf einem Breadboard montieren. Features Integriertes Modul: ESP32-S3-WROOM-1U-N8R8 Flash: 8 MB QD PSRAM: 8 MB OT SPI-Spannung: 3,3 V Technische Daten ESP32-S3-WROOM-1U ESP32-S3-WROOM-1U ist ein leistungsstarkes, generisches Wi-Fi + Bluetooth Low Energy MCU-Modul, das über eine umfangreiche Auswahl an Peripheriegeräten verfügt. Es bietet Beschleunigung für neuronale Netzwerk-Computing- und Signalverarbeitungs-Workloads. ESP32-S3-WROOM-1U wird mit einem externen Antennenanschluss geliefert. 5 V bis 3,3 V LDO Leistungsregler, der eine 5-V-Versorgung in einen 3,3-V-Ausgang umwandelt. Pin-Header Alle verfügbaren GPIO-Pins (mit Ausnahme des SPI-Busses für Flash) sind zur einfachen Anbindung und Programmierung auf die Pin-Header auf der Platine verteilt. USB-zu-UART-Anschluss Ein Micro-USB-Anschluss, der für die Stromversorgung der Platine, für Flash-Anwendungen auf dem Chip sowie für die Kommunikation mit dem Chip über die integrierte USB-zu-UART-Brücke verwendet wird. Boot-Schaltfläche Herunterladen-Schaltfläche. Wenn Sie „Boot“ gedrückt halten und dann „Reset“ drücken, wird der Firmware-Download-Modus zum Herunterladen von Firmware über die serielle Schnittstelle gestartet. Reset-Taste Drücken Sie diese Taste, um das System neu zu starten. USB-Anschluss ESP32-S3 Full-Speed-USB-OTG-Schnittstelle, kompatibel mit der USB 1.1-Spezifikation. Die Schnittstelle wird zur Stromversorgung des Boards, zum Flashen von Anwendungen auf dem Chip, zur Kommunikation mit dem Chip über USB 1.1-Protokolle sowie zum JTAG-Debugging verwendet. USB-zu-UART-Brücke Ein einzelner USB-zu-UART-Bridge-Chip bietet Übertragungsraten von bis zu 3 Mbit/s. RGB-LED Adressierbare RGB-LED, gesteuert durch GPIO38. 3,3 V Power-On-LED Schaltet sich ein, wenn die USB-Stromversorgung an die Platine angeschlossen ist. Downloads Pinout

Lesen (+) (–)

Der Arduino Nano ESP32 (mit und ohne Header) ist ein Nano-Formfaktor-Board, das auf dem ESP32-S3 (eingebettet im NORA-W106-10B von u-blox) basiert. Es ist das erste Arduino-Board, das vollständig auf einem ESP32 basiert. Es bietet Wi-Fi, Bluetooth LE, Debugging über natives USB in der Arduino-IDE sowie einen geringen Stromverbrauch. Der Nano ESP32 ist kompatibel mit der Arduino IoT Cloud und unterstützt MicroPython. Es ist ein ideales Board für den Einstieg in die IoT-Entwicklung. Features Geringer Platzbedarf: Dieses Board wurde unter Berücksichtigung des bekannten Nano-Formfaktors entwickelt und ist aufgrund seiner kompakten Größe perfekt für die Einbettung in eigenständige Projekte geeignet. Wi-Fi und Bluetooth: Nutzen Sie die Leistung des im IoT-Bereich bekannten ESP32-S3-Mikrocontrollers mit vollständiger Arduino-Unterstützung für drahtlose und Bluetooth-Konnektivität. Arduino- und MicroPython-Unterstützung: Wechseln Sie mit ein paar einfachen Schritten nahtlos zwischen Arduino- und MicroPython-Programmierung. Arduino IoT Cloud-kompatibel: Erstellen Sie schnell und einfach IoT-Projekte mit nur wenigen Codezeilen. Das Setup kümmert sich um die Sicherheit und ermöglicht Ihnen die Überwachung und Steuerung Ihres Projekts von überall aus mit der Arduino IoT Cloud-App. HID-Unterstützung: Simulieren Sie HID-Geräte wie Tastaturen oder Mäuse über USB und eröffnen Sie so neue Möglichkeiten für die Interaktion mit Ihrem Computer. Technische Daten Mikrocontroller u-blox NORA-W106 (ESP32-S3) USB-Anschluss USB-C Pins Eingebaute LED-Pins 13 Eingebaute RGB-LED-Pins 14-16 Digitale I/O-Pins 14 Analoge Eingangs-Pins 8 PWM-Pins 5 Externe Interrupts Alle digitalen Pins Konnektivität Wi-Fi u-blox NORA-W106 (ESP32-S3) Bluetooth u-blox NORA-W106 (ESP32-S3) Kommunikation UART 2x I²C 1x, A4 (SDA), A5 (SCL) SPI D11 (COPI), D12 (CIPO), D13 (SCK). Verwendung eines beliebigen GPIO für Chip Select (CS) Stromversorgung I/O-Spannung 3,3 V Eingangsspannung (nominal) 6-21 V Quellstrom pro I/O-Pin 40 mA Sinkstrom pro I/O-Pin 28 mA Taktrate Prozessor Bis zu 240 MHz Speicher ROM 384 kB SRAM 512 kB Externer Flash 128 Mbit (16 MB) Abmessungen 18 x 45 mm Downloads Datasheet Schematics

Lesen (+) (–)

Open-Source-Code mit Arduino IDE und PlatformIO Autonomes Fahren: GPS, Beschleunigungsmesser, Gyroskop PS3-Controller Mikrocontroller wie der Arduino und Einplatinen-Rechner wie der Raspberry Pi haben sich zu beliebten Komponenten entwickelt. Dritter im Bunde ist der ESP32 der Firma Espressif. Mikrocontroller dieser Baureihe zeichnen sich durch eine Vielzahl implementierter Funktionen aus, die bei einem Arduino konstruktiven Prägung mit einem Atmel-AVR-Mikrocontroller erst mit weiterer Hardware möglich sind. Prominenteste Beispiele sind hier die WiFi- und Bluetooth-Funktionalitäten. Gegenüber einem Raspberry Pi zeichnen sie sich durch einen deutlich geringeren Preis aus. Allgemeine Informationen zur Realisierung eines Roboterauto-Projekts mit dem ESP32 sind leicht zu finden. Dabei handelt es sich aber oft nur um Ausführungen zu einem Teilaspekt, ohne fundierte oder funktionale Abstimmung. So ist nicht nur die Beschaffung der benötigten Informationen mühsam und zeitaufwändig, sie kann auch außerordentlich fehlerträchtig sein. Ansatzpunkt dieses Buches ist, diese Lücke zu schließen. Es geht um verschiedene Fähigkeiten eines Chassis, vermittelt mühevolle Fähigkeiten und führt zum Einsatz einer einfachen Motorsteuerung zu einem komplexen sensor- und sprachgesteuerten Roboterauto. Hacks rund um GPS und eine PlayStation 3 runden die Sache ab. Inhalt Bei der Reihenfolge der Kapitel wurde versucht – beginnend mit der Darstellung von grundlegenden Informationen – über die Lösung einfacher Aufgaben zu etwas anspruchsvolleren Techniken zu führen. Der Mikrocontroller ESP32 Die Software Die Stromversorgung Rund um die Hardware Das Chassis Der Gleichstrommotor Kabellose Steuerung über WiFi Mit Sensoren Hindernisse erkennen Eine eigene Roboterauto-App Servo und Lichtsensor GPS Beschleunigungsmesser / Gyroskop PS3-Controller Roboterauto-App Hinweis zur Software Die Dateien haben das Suffix (.cpp). Grund ist die Entwicklung mit PlatformIO. Mit Copy & Paste sollten Sie auch in der Arduino-IDE verwendet werden können.

Lesen (+) (–)

Das Herzstück dieses Moduls ist ESP32-S2, eine Xtensa® 32-Bit-LX7-CPU, die mit bis zu 240 MHz arbeitet. Der Chip verfügt über einen Co-Prozessor mit geringem Stromverbrauch, der anstelle der CPU verwendet werden kann, um Strom zu sparen und gleichzeitig Aufgaben auszuführen, die nicht viel Rechenleistung erfordern, wie beispielsweise die Überwachung von Peripheriegeräten. ESP32-S2 integriert eine Vielzahl von Peripheriegeräten, darunter SPI, I²S, UART, I²C, LED-PWM, TWAITM, LCD, Kameraschnittstelle, ADC, DAC, Berührungssensor, Temperatursensor sowie bis zu 43 GPIOs. Es verfügt außerdem über eine Full-Speed-USB-On-The-Go-Schnittstelle (OTG), um die USB-Kommunikation zu ermöglichen. Merkmale MCU ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz 128 KB ROM 320 KB SRAM 16 KB SRAM im RTC W-lan 802.11 b/g/n Bitrate: 802.11n bis zu 150 Mbit/s A-MPDU- und A-MSDU-Aggregation Unterstützung für 0,4 µs Schutzintervall Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz Hardware Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor 40-MHz-Quarzoszillator 4 MB SPI-Flash Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V Betriebstemperaturbereich: –40 ~ 85 °C Abmessungen: 18 × 31 × 3,3 mm Anwendungen Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch Generische IoT-Datenlogger mit geringem Stromverbrauch Kameras für Video-Streaming Over-the-Top-Geräte (OTT). USB-Geräte Spracherkennung Bilderkennung Mesh-Netzwerk Heimautomatisierung Smart-Home-Systemsteuerung Intelligentes Gebäude Industrielle Automatisierung Intelligente Landwirtschaft Audioanwendungen Anwendungen im Gesundheitswesen Wi-Fi-fähiges Spielzeug Tragbare Elektronik Einzelhandels- und Gastronomieanwendungen Intelligente POS-Geräte

Lesen (+) (–)

Das ESP32-PICO-KIT passt in ein Mini-Breadboard. Es ist voll funktionsfähig mit der minimalen Anzahl von diskreten Komponenten, während es alle ESP32-Pins freilegt. Features Eine vollständige und aktuelle Dokumentation ist verfügbar. Alle vorgestellten Anweisungen und Befehle funktionieren wie beschrieben. Zusätzliche Informationen und Hardware-Dokumentation sind ebenfalls reichlich vorhanden. Applikationen für das ESP32-PICO-KIT können auf Windows, Linux oder Mac entwickelt werden. Zwei Kerne und ein Funkgerät Wie der ESP8266 hat der ESP32 Wi-Fi, aber zusätzlich Bluetooth. Außerdem hat er zwei 32-Bit-Kerne im Inneren, die ihn extrem leistungsfähig machen und alle Ports und Schnittstellen bieten, die dem ESP8266 fehlen.Vereinfachend könnte man sagen, dass der ESP8266 ein Wi-Fi-Controller ist, der einige I/Os bietet, während der ESP32 ein vollwertiger Controller ist, der auch Wi-Fi hat. ESP32-Peripheriegeräte Der ESP32 verfügt über einen ADC & DAC, eine Touch-Sensor-Schaltung, einen SD/SDIO/MMC-Host-Controller, einen SDIO/SPI-Slave-Controller, einen EMAC, PWM zur Steuerung von LEDs und Motoren, UART, SPI, I²C, I²S, Infrarot-Fernbedienung und natürlich GPIO. ESP32-PICO-KIT Entwicklungsboard Das ESP32-PICO-D4 ist ein System-on-Chip (SoC), das einen ESP32-Chip zusammen mit einem 4 MB SPI-Flash-Speicher in einem winzigen 7 x 7 mm Gehäuse integriert. Das ESP32-PICO-KIT ist ein Breakout-Board für diesen SoC mit einem integrierten USB-seriell-Wandler für einfache Programmierung und Debugging. Neben dem Board benötigen Sie eine Programmier-Toolchain. Eine vollständige, aktuelle Dokumentation von Espressif finden Sie auf der Read the Docs-Website.Alle vorgestellten Anleitungen und Befehle funktionieren wie beschrieben.Zusätzliche Informationen und Hardware-Dokumentationen sind ebenfalls reichlich vorhanden. Applikationen für das ESP32-PICO-KIT können auf Windows, Linux oder Mac entwickelt werde

Lesen (+) (–)

Practical Multitasking Fundamentals Programming embedded systems is difficult because of resource constraints and limited debugging facilities. Why develop your own Real-Time Operating System (RTOS) as well as your application when the proven FreeRTOS software is freely available? Why not start with a validated foundation? Every software developer knows that you must divide a difficult problem into smaller ones to conquer it. Using separate preemptive tasks and FreeRTOS communication mechanisms, a clean separation of functions is achieved within the entire application. This results in safe and maintainable designs. Practicing engineers and students alike can use this book and the ESP32 Arduino environment to wade into FreeRTOS concepts at a comfortable pace. The well-organized text enables you to master each concept before starting the next chapter. Practical breadboard experiments and schematics are included to bring the lessons home. Experience is the best teacher. Each chapter includes exercises to test your knowledge. The coverage of the FreeRTOS Application Programming Interface (API) is complete for the ESP32 Arduino environment. You can apply what you learn to other FreeRTOS environments, including Espressif’s ESP-IDF. The source code is available from GitHub. All of these resources put you in the driver’s seat when it is time to develop your next uber-cool ESP32 project. What you will learn: How preemptive scheduling works within FreeRTOS The Arduino startup “loopTask” Message queues FreeRTOS timers and the IDLE task The semaphore, mutex, and their differences The mailbox and its application Real-time task priorities and its effect Interrupt interaction and use with FreeRTOS Queue sets Notifying tasks with events Event groups Critical sections Task local storage The gatekeeper task

Lesen (+) (–)

Die WiFi-Module der chinesischen Firma Espressif haben schon längst die Maker-Community erobert, bieten sie doch zu einem konkurrenzlosen Preis MCU- und WiFi-Funktionalität. Mit einfachen Mitteln lässt sich ein Arduino mit einem ESP-Modul um WiFi erweitern. Die globale Bastler-Gemeinde ersetzte schon bald die integrierte Firmware mit eigener Firmware, sodass Entwickler ESP-Boards wie Arduino-Boards programmieren können. Der neue ESP32 geht einen Schritt weiter und ist in jeder Beziehung leistungsfähiger als der ESP8266. Zudem besitzt er nun Bluetooth-Funktionalität. Der ESP32 verfügt über einen 240-MHz-Zweikern-Mikroprozessor mit einer Performanz von 600 DMIPS. Neben 520 KByte SRAM befinden sich 16 MByte Flashspeicher an Board. Zur Kommunikation mit der Außenwelt enthält das System-on-a-Chip die 802.11-b/g/n-WiFi-Komponente HT40 und Bluetooth-Funktionalität. Als Sensoren bietet der ESP32 einen Hall-Sensor, eine zehnfache, kapazitive Touch-Schnittstelle, einen analogen Verstärker für niedrige Signale und einen 32-kHz-Kristallquartz. Der Bestseller-Autor Erik Bartmann hat sich ausführlich mit dem neuen ESP32 beschäftigt. Heraus gekommen ist dabei Das ESP32-Praxisbuch, in dem er die Leser Schritt für Schritt in die Arbeit mit diesem preiswerten WiFi-Mikrocontroller einführt.

Lesen (+) (–)

Mit dem M.2 MicroMod-Anschluss ist der Anschluss Ihres ESP32-Prozessors ein Kinderspiel. Passen Sie die Taste auf dem abgeschrägten Stecker Ihres Prozessors an die Taste auf dem M.2-Stecker an und sichern Sie ihn mit einer Schraube (im Lieferumfang aller Carrier Boards enthalten). Wenn Sie Ihren Prozessor gegen eine starke kabellose Option austauschen möchten, sollten Sie sich das MicroMod ESP32 ansehen! Der ESP32 bietet eine ganze Reihe von Funktionen, darunter den Dual-Core-Mikroprozessor Tensilica LX6, 240MHz Taktfrequenz, 520kB internen SRAM, integrierten WiFi-Transceiver, integriertes Dual-Mode-Bluetooth und hardwarebeschleunigte Verschlüsselung (AES, SHA2, ECC, RSA-4096). Mit diesem MicroMod-Prozessorboard haben Sie Zugriff auf 8 allgemein verwendbare IO-Pins, dedizierte Analog-, Digital- und PWM-Pins sowie auf alle Fan-Favoriten - SPI, I2C, UART und SDIO. Dazu kommen 16MB Flash-Speicher und ein Ruhestrom von ca. 500µA, und schon hat man einen perfekten Sturm der Vielseitigkeit. Merkmale Dual-Core Tensilica LX6 Mikroprozessor Bis zu 240 MHz Taktfrequenz 520 kB interner SRAM 128 mbit / 16 MB Flash-Speicher Integrierter 802.11 BGN WiFi-Transceiver Integriertes Dual-Mode Bluetooth (klassisch und BLE) 2,7 V bis 3,6 V Betriebsbereich 500µA Ruhestrom im Hibernation-Modus Unterstützung von kapazitivem Touch mit 10 Elektroden Hardware-beschleunigte Verschlüsselung (AES, SHA2, ECC, RSA-4096) 1 x USB dediziert für Programmierung und Debugging 1 x UART 2 x I2C 1 x SPI 7 x GPIO 2 x Digitale Pins 2 x Analoge Pins 2 x PWM Status-LED VIN-Pegel ADC

Lesen (+) (–)

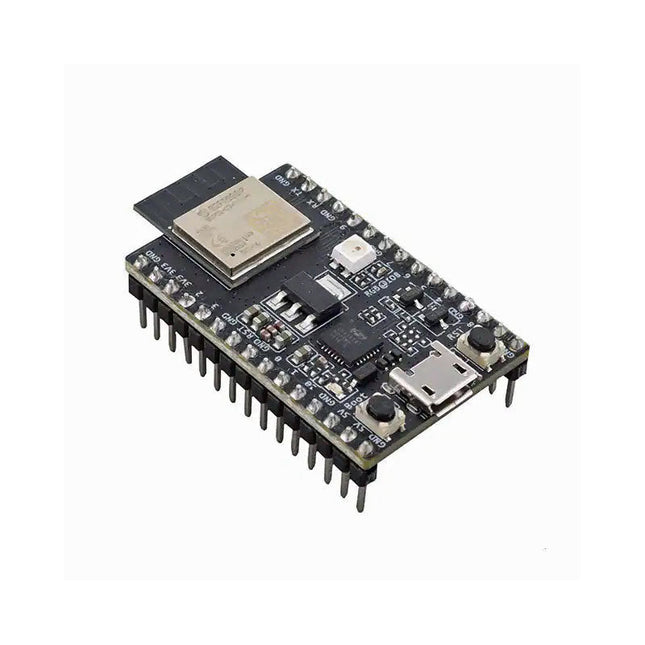

ESP32-C3-DevKitM-1 ist ein Einstiegs-Entwicklungsboard, das auf ESP32-C3-MINI-1 basiert, einem Modul, das nach seiner geringen Größe benannt ist. Dieses Board integriert vollständige Wi-Fi- und Bluetooth LE-Funktionen. Die meisten I/O-Pins des ESP32-C3-MINI-1-Moduls sind auf die Stiftleisten auf beiden Seiten des Boards aufgeteilt, um die Anbindung zu erleichtern. Entwickler können Peripheriegeräte entweder mit Jumper-Drähten anschließen oder ESP32-C3-DevKitM-1 auf einem Breadboard montieren. Technische Daten ESP32-C3-MINI-1 ESP32-C3-MINI-1 ist ein Wi-Fi- und Bluetooth-LE-Kombimodul für allgemeine Zwecke, das mit einer PCB-Antenne geliefert wird. Der Kern dieses Moduls ist ESP32-C3FN4, ein Chip mit integriertem Flash von 4 MB. Da der Flash im ESP32-C3FN4-Chip verpackt und nicht in das Modul integriert ist, hat ESP32-C3-MINI-1 eine kleinere Gehäusegröße. 5 V to 3,3 V LDO Leistungsregler, der eine 5-V-Versorgung in einen 3,3-V-Ausgang umwandelt. 5 V Power On LED Leuchtet auf, wenn die USB-Stromversorgung an das Board angeschlossen ist. Pin-Header Alle verfügbaren GPIO-Pins (außer dem SPI-Bus für Flash) sind auf die Stiftleisten auf der Platine ausgebrochen. Einzelheiten finden Sie unter Header-Block. Boot-Button Download-Button. Wenn Sie Boot gedrückt halten und dann Reset drücken, wird der Firmware-Download-Modus zum Herunterladen von Firmware über die serielle Schnittstelle gestartet. Micro-USB Port USB-Interface. Stromversorgung für das Board sowie die Kommunikationsschnittstelle zwischen einem Computer und dem ESP32-C3FN4-Chip. Reset-Button Drücken Sie diese Taste, um das System neu zu starten. USB-to-UART Bridge Ein einzelner USB-UART-Bridge-Chip bietet Übertragungsraten von bis zu 3 Mbit/s. RGB LED Adressierbare RGB-LED, angesteuert von GPIO 8. Downloads ESP32-C3 Datasheet ESP32-C3-MINI-1 Datasheet ESP32-C3-DevKitM-1 Schematic ESP32-C3-DevKitM-1 PCB Layout ESP32-C3-DevKitM-1 Dimensions

Lesen (+) (–)

Das Elektor ESP32-Energiemessgerät wurde für die Echtzeit-Energieüberwachung und die Smart Home-Integration entwickelt. Angetrieben durch den ESP32-S3 Mikrocontroller bietet es robuste Leistung mit modularen und skalierbaren Funktionen. Das Gerät verwendet einen 220 V-auf-12 V-Abwärtstransformator zur Spannungsabtastung, der eine galvanische Trennung und Sicherheit gewährleistet. Sein kompaktes Platinenlayout umfasst Schraubklemmenblöcke für sichere Verbindungen, einen Qwiic-Anschluss für zusätzliche Sensoren und einen Programmier-Header für die direkte ESP32-S3-Konfiguration. Der Energiezähler ist mit einphasigen und dreiphasigen Systemen kompatibel und somit für verschiedene Anwendungen anpassbar. Das Energiemessgerät ist einfach einzurichten und lässt sich in Home Assistant integrieren. Er bietet Echtzeitüberwachung, Verlaufsanalysen und Automatisierungsfunktionen. Es liefert genaue Messungen von Spannung, Strom und Leistung und ist damit ein wertvolles Werkzeug für das Energiemanagement in Haushalten und Unternehmen. Features Umfassende Energieüberwachung: Erhalten Sie detaillierte Einblicke in Ihren Energieverbrauch für eine intelligentere Verwaltung. Anpassbare Software: Passen Sie die Funktionalität an Ihre Bedürfnisse an, indem Sie eigene Sensoren programmieren und integrieren. Smart Home Ready: Kompatibel mit ESPHome, Home Assistant und MQTT für vollständige Smart Home-Integration. Sicher & Flexibles Design: Funktioniert mit einem 220 V-zu-12 V-Abwärtstransformator und verfügt über eine vormontierte SMD-Platine. Schnellstart: Enthält einen Stromwandlersensor und Zugang zu kostenlosen Einrichtungsressourcen. Technische Daten Mikrocontroller ESP32-S3-WROOM-1-N8R2 Energiemess-IC ATM90E32AS Statusanzeigen 4x LEDs zur Anzeige des Stromverbrauchs2x programmierbare LEDs für benutzerdefinierte Statusbenachrichtigungen Benutzereingabe 2x Drucktasten zur Benutzersteuerung Ausgabe anzeigen I²C-OLED-Display zur Echtzeit-Anzeige des Stromverbrauchs Eingangsspannung 110/220 V AC (über Abwärtstransformator) Eingangsleistung 12 V (über Abwärtstransformator oder DC-Eingang) Klemmstromsensor YHDC SCT013-000 (100 A/50 mA) im Lieferumfang enthalten Smart Home-Integration ESPHome, Home Assistant und MQTT für nahtlose Konnektivität Konnektivität Header für die Programmierung, Qwiic für Sensorerweiterung Anwendungen Unterstützt einphasige und dreiphasige Energieüberwachungssysteme Abmessungen 79,5 x 79,5 mm Lieferumfang 1x Teilbestückte Platine (SMD-Bauteile sind vormontiert) 2x Schraubklemmenblock-Anschlüsse (nicht montiert) 1x YHDC SCT013-000 Stromwandler Erforderlich Netztransformator nicht enthalten Downloads Datasheet (ESP32-S3-WROOM-1) Datasheet (ATM90E32AS) Datasheet (SCT013-000) Frequently Asked Questions (FAQ) Vom Prototyp zum fertigen Produkt Was als innovatives Projekt zur Entwicklung eines zuverlässigen und benutzerfreundlichen Energiemessgeräts mithilfe des ESP32-S3-Mikrocontrollers begann, hat sich zu einem robusten Produkt entwickelt. Ursprünglich als Open-Source-Projekt entwickelt, zielte das Gerät darauf ab, eine präzise Energieüberwachung, Smart-Home-Integration und mehr zu ermöglichen. Durch sorgfältige Hardware- und Firmware-Entwicklung ist das Energiemessgerät heute eine kompakte, vielseitige Lösung für das Energiemanagement.
