Der kapazitive Fingerabdruck-Scanner/Sensor von Grove basiert auf dem Fingerabdruck-Erkennungsmodul KCT203 Semiconductor, das eine leistungsstarke MCU, einen vertikalen RF-Push-Fingerabdrucksensor und einen Berührungsfühler umfasst. Dieses Modul bietet viele Vorteile, wie z.B. geringe Größe, kleines Fingerabdruck-Template, geringer Stromverbrauch, hohe Zuverlässigkeit, schnelle Fingerabdruckerkennung, etc. Darüber hinaus ist es erwähnenswert, dass das Modul von einem schönen RGB-Licht umgeben ist, das anzeigt, ob die Fingerabdruckerkennung erfolgreich war. Das System ist mit einem leistungsstarken Fingerabdruck-Algorithmus ausgestattet, und die Selbstlernfunktion ist bemerkenswert. Nach jeder erfolgreichen Erkennung von Fingerabdrücken können die neuesten Werte der Herausforderungsmerkmale in die Fingerabdruckdatenbank integriert werden, um die Fingerabdruckmerkmale kontinuierlich zu verbessern und so die Erfahrung zu verbessern. Anwendungen Fingerabdruck-Schließgeräte: Türschlösser, Tresore, Lenkradschlösser, Vorhängeschlösser, Waffenschlösser usw. Fingerabdruck-Sign-in, Zugangskontrollsystem Spezifikationen CPU GD32 Speicherung von Fingerabdruckvorlagen Max. 100 Anschluss Grove UART Sensor-Auflösung 508 DPI Sensor Pixel 160x160 Falsche Ablehnungsrate Falschakzeptanzrate Ansprechzeit (1:N-Modus) Ansprechzeit (1:1-Modus) Sensor Größe Φ14.9mm Rahmen Größe Φ 19mm Stromverbrauch Volle Geschwindigkeit: ≤40 mA; Ruhezustand: ≤12 uA Betriebsspannung 3.3 V / 5 V Betriebstemperatur -20 ~ 70 ℃ ESD-Schutz Berührungslos 15 KV, Kontakt 8 KV Lieferumfang 1x KCT203 Halbleiter-Fingerabdruck-Erkennungsmodul 1x Sensorkabel 1x Grove-Kabel 1x Grove-Treiberplatine Downloads Grove Capacitive Fingerprint Scanner/Sensor eagle file Grove Capacitive Fingerprint Scanner/Sensor code Wiki

Lesen (+) (–)

PROTO-Board wird als Core Extensions-Funktion verwendet. Geeignet für Arduino und ESP32

Lesen (+) (–)

Sind Sie die vielen verschiedenen Arduino-Boards leid und müssen sich entscheiden, welche Funktionen Sie benötigen? Wäre es nicht viel einfacher, alle besten Funktionen auf derselben Platine zu haben und keine Kompromisse eingehen zu müssen? Genau das dachten sich die Leute bei SparkFun und lieferten das fantastische, mit Arduino programmierte SparkFun RedBoard. Merkmale ATmega328-Mikrocontroller mit Optiboot (UNO)-Bootloader Eingangsspannung: 7-15 V 0–5 V-Ausgänge mit 3,3 V-kompatiblen Eingängen 6 Analoge Eingänge 14 digitale I/O-Pins (6 PWM-Ausgänge) ISP-Header 16 MHz Taktgeschwindigkeit 32 k Flash-Speicher Kompatibel mit R3 Shield Komplette SMD-Konstruktion USB-Programmierung vereinfacht durch den allgegenwärtigen FTDI FT231X Rote Leiterplatte Das SparkFun RedBoard kombiniert die Stabilität des FTDI, die Einfachheit des Optiboot-Bootloaders des Uno und die R3-Shield-Kompatibilität des Uno R3. RedBoard verfügt über die Hardware-Peripheriegeräte, die Sie gewohnt sind: 6 Analoge Eingänge 14 digitale I/O-Pins (6 PWM-Pins) SPI UART Externe Interrupts Downloads Treiber GitHub

Lesen (+) (–)

Projects Book GET TO KNOW YOUR TOOLS eine Einführung in die Grundlagen SPACESHIP INTERFACE Entwirf das Steuerpult für dein Raumschiff LOVE-O-METER messen, wie heißblütig Sie sind COLOR MIXING LAMP jede beliebige Farbe mit einer Lampe zu erzeugen, die Licht als Input verwendet MOOD CUE Informieren Sie die Leute darüber, wie es Ihnen geht LIGHT THEREMIN ein Musikinstrument kreieren, das man durch Winken mit den Händen spielt KEYBOARD INSTRUMENT Musik spielen und Lärm machen mit diesem Keyboard DIGITAL HOURGLASS eine leuchtende Sanduhr, die Sie davon abhalten kann, zu viel zu arbeiten MOTORIZED PINWHEEL ein farbiges Rad, das dir den Kopf verdrehen wird ZOETROPE eine mechanische Animation erstellen, die Sie vorwärts oder rückwärts abspielen können CRYSTAL BALL eine mystische Tour, die alle Ihre schwierigen Fragen beantwortet KNOCK LOCK tippen Sie den Geheimcode ein, um die Tür zu öffnen TOUCHY-FEEL LAMP eine Lampe, die auf Ihre Berührung reagiert TWEAK THE ARDUINO LOGO Ihren Computer von Ihrem Arduino aus steuern HACKING BUTTONS Erstellen Sie eine Hauptsteuerung für alle Ihre Geräte! Included 1 Projects Book (170 pages) 1 Arduino Uno 1 USB cable 1 Breadboard 400 points 70 Solid core jumper wires 1 Easy-to-assemble wooden base 1 9 V battery snap 1 Stranded jumper wires (black) 1 Stranded jumper wires (red) 6 Phototransistor 3 Potentiometer 10 kΩ 10 Pushbuttons 1 Temperature sensor [TMP36] 1 Tilt sensor 1 alphanumeric LCD (16x2 characters) 1 LED (bright white) 1 LED (RGB) 8 LEDs (red) 8 LEDs (green) 8 LEDs (yellow) 3 LEDs (blue) 1 Small DC motor 6/9 V 1 Small servo motor 1 Piezo capsule  1 H-bridge motor driver 1 Optocouplers  2 Mosfet transistors 3 Capacitors 100 uF 5 Diodes  3 Transparent gels 1 Male pins strip (40x1) 20 Resistors 220 Ω 5 Resistors 560 Ω 5 Resistors 1 kΩ 5 Resistors 4.7 kΩ 20 Resistors 10 kΩ 5 Resistors 1 MΩ 5 Resistors 10 MΩ

Lesen (+) (–)

Grove ist ein quelloffenes, moduliertes und gebrauchsfertiges Toolset und verwendet einen Bausteinansatz zum Zusammenbauen von Elektronik. Dieses Kit enthält ein Base Shield, an das die verschiedenen Grove-Module einzeln oder in verschiedenen Kombinationen angeschlossen werden können, um unterhaltsame und spannende Projekte zu erstellen. Alle Module verwenden einen Grove-Anschluss, der jede der Komponenten in nur wenigen Sekunden mit einem Base Shield verbindet. Das Base Shield kann dann auf einer Arduino UNO-Platine montiert und mit der Arduino IDE programmiert werden. Anweisungen zum Anschließen und Programmieren der verschiedenen Module sind ebenfalls in diesem Kit enthalten. Dieses Kit wurde in Zusammenarbeit mit Seeed Studio entwickelt und bietet der Arduino-Community die Möglichkeit, Projekte mit minimalem Verkabelungs- und Codierungsaufwand zu erstellen. Dieses Kit fungiert als Brücke zur Welt von Grove und bietet Makern eine flexible Möglichkeit, ihre Projekte um andere komplexe Grove-Module zu erweitern. Im Lieferumfang des Kits ist der Zugang zu einer Online-Plattform mit allen erforderlichen Anweisungen zum Anschließen, Skizzieren und Spielen mit den verschiedenen Grove-Modulen enthalten. Bitte beachten : Dieses Kit enthält nicht die Arduino Uno-Platine. Inbegriffen 1 Basisschild, das auf eine Arduino UNO-Platine passt. Es ist mit 16 Grove-Anschlüssen ausgestattet, die, wenn sie auf die UNO gelegt werden, die Funktionalität verschiedener Pins bereitstellen. Es umfasst: 7x digitale Anschlüsse 4x analoge Anschlüsse 4x I²C-Anschlüsse 1x UART-Anschluss Die 10 mitgelieferten Grove-Module können entweder über die digitalen, analogen oder I2C-Anschlüsse am Shield an das Basis-Shield angeschlossen werden. Werfen wir einen kurzen Blick auf sie: Die LED – eine einfache LED, die ein- oder ausgeschaltet oder gedimmt werden kann. Der Taster bzw. Drucktaster kann sich entweder im Zustand HIGH oder LOW befinden. Das Potentiometer – ein variabler Widerstand, dessen Widerstand durch Drehen des Knopfs erhöht oder verringert wird. Der Summer – ein Piezo-Lautsprecher, der zur Erzeugung binärer Töne dient. Der Lichtsensor – ein Fotowiderstand, der die Lichtintensität misst. Der Schallsensor – ein winziges Mikrofon, das Schallschwingungen misst. Der Luftdrucksensor - liest den Luftdruck mithilfe des I²C-Protokolls. Der Temperatursensor - misst gleichzeitig Temperatur und Luftfeuchtigkeit. Der Beschleunigungssensor - ein Sensor der zur Orientierung dient und der Bewegungserkennung dient. Der OLED-Bildschirm – ein Bildschirm, auf dem Werte oder Nachrichten ausgedruckt werden können. Mithilfe von 6 Grove-Kabeln können Sie die Module ganz einfach und ohne Lötarbeiten mit dem Base Shield verbinden. Die Arduino Sensor Kit Library ist ein Wrapper, der Links zu anderen Bibliotheken enthält, die sich auf bestimmte Module beziehen, wie z. B. Beschleunigungsmesser, Luftdrucksensor, Temperatursensor und OLED-Display. Diese Bibliothek bietet einfach zu verwendende APIs, die Ihnen dabei helfen, ein klares mentales Modell der Konzepte zu erstellen, die Sie verwenden werden.

Lesen (+) (–)

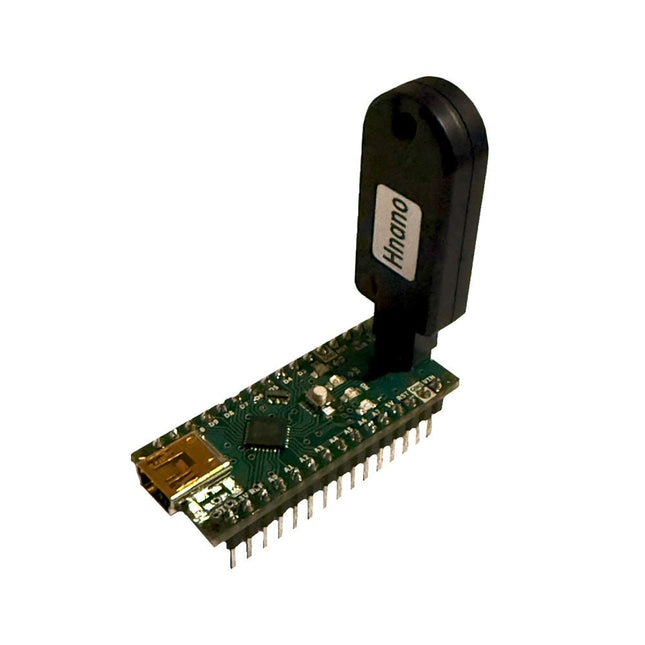

Dieser Programmer wurde speziell zum Brennen von Bootloadern (ohne Computer) auf Arduino-kompatiblen ATmega328-Entwicklungsboards entwickelt. Schließen Sie den Programmierer einfach an die ICSP-Schnittstelle an, um den Bootloader neu zu brennen. Es ist auch mit neuen Chips kompatibel, sofern der IC funktionsfähig ist. Hinweis: Durch das Brennen eines Bootloaders werden alle vorherigen Chipdaten gelöscht. Features Arbeitsspannung: 3,1–5,3 V Arbeitsstrom: 10 mA Kompatibel mit Arduino Nano-basierten Boards (ATmega328) Abmessungen: 39,6 x 15,5 x 7,8 mm

Lesen (+) (–)

BLE und ESP-NOW anwenden, Bus-Systeme verstehen, MicroPython lernen Die Entwicklung des Arduino Nano ESP32-Boards bedeutet einen Meilenstein für die Hobby-Elektronikwelt, so wie damals der Arduino UNO. d. h. Und dabei verfügt er auch noch über Bluetooth- und Wifi-Fähigkeiten. Als Arduino-Autor der ersten Stunde nimmt Erik Bartmann den Leser mit auf seine Entdeckungsreise, um die Leistungsfähigkeit und Praxistauglichkeit des neuen Boards zu erforschen. Dabei kommen – wie immer in seinen Büchern – die Elektronik- und Programmiergrundlagen nicht zu kurz. Wie das Buch aufgebaut ist Das Buch besteht aus drei Abschnitten: Zunächst beschreibt der Autor die Grundlagen vom Nano ESP32 und von der Arduino-IDE 2 und gibt für Neulinge eine knappe Einführung in die Arduino-Programmierung. Im zweiten Abschnitt entwickelt er Projekte mit dem Nano ESP32; Zunächst sind es ganz einfache Projekte, die sich dann aber in ihrer Komplexität steigern: von einfachen Projekten zur analogen und digitalen Pin-Belegung über den Betrieb eines virtuellen Synthesizers über Bluetooth bis hin zur Temperaturmessung und Datenvisualisierung mithilfe von WLAN. Im dritten Teil des Buches führt Erik Bartmann in die Programmiersprache MicroPython ein und beschreibt dabei interessante Projekte, die man damit machen kann. Interessante Grundlagenthemen Der Autor erklärt an praktischen Projekten bedeutende Grundlagenthemen: die serielle Schnittstelle, die Bus-Systeme 1-Wire, SPI und I²C, die Kommunikationsprotokolle BLE (Bluetooth) und Wifi, aber auch ESP-NOW. Node-RED wird als flow-basierte Entwicklungsplattform mit einem praktischen Projekt vorgestellt und ThingSpeak als cloud-basierte IoT-Plattform. MicroPython-Workshop Technische Analyse und Optimierung von Mikro- und Kleinserien Der Autor führt mit einem ausführlichen Workshop in die MicroPython-Programmierung ein. Downloads Inhaltsverzeichnis Leseprobe

Lesen (+) (–)

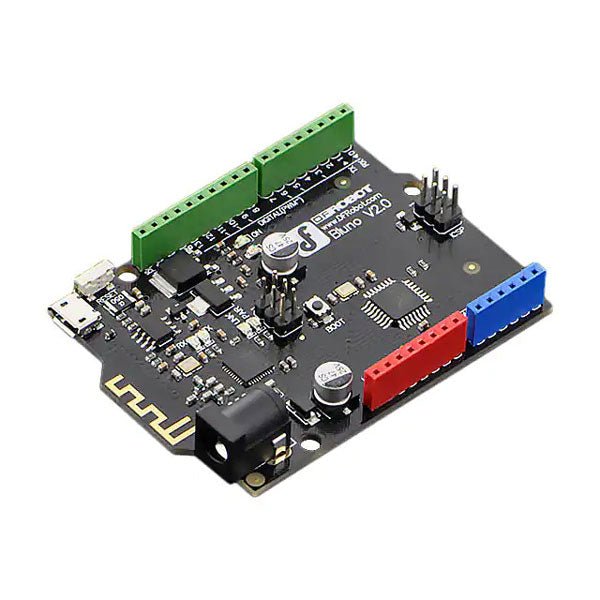

Bluno ist das erste seiner Art, das ein Bluetooth 4.0 (BLE)-Modul in Arduino Uno integriert, was es zu einer idealen Prototyping-Plattform für Software- und Hardwareentwickler macht, die BLE nutzen möchten. Sie können Ihr eigenes Smart-Armband, Ihren eigenen intelligenten Schrittzähler und vieles mehr entwickeln. Durch die stromsparende Bluetooth 4.0-Technologie wird Echtzeitkommunikation mit geringem Energieverbrauch ganz einfach. Bluno integriert einen TI CC2540 BT 4.0-Chip mit dem Arduino UNno. Es ermöglicht drahtlose Programmierung über BLE, unterstützt Bluetooth HID, AT-Befehle zur Konfiguration von BLE und Sie können die BLE-Firmware problemlos aktualisieren. Bluno ist außerdem mit allen „Arduino Uno“-Pins kompatibel, was bedeutet, dass jedes mit Uno erstellte Projekt direkt drahtlos werden kann! Spezifikationen Integrierter BLE-Chip: TI CC2540 Drahtlose Programmierung über BLE Unterstützt Bluetooth HID Unterstützt AT-Befehle zur Konfiguration von BLE Transparente Kommunikation über Serial Einfaches Upgrade der BLE-Firmware Gleichstromversorgung: Stromversorgung über USB oder extern, 7–12 V Gleichstrom Mikrocontroller: Atmega328 Bootloader: Arduino Uno (trennen Sie alle BLE-Geräte, bevor Sie eine neue Skizze hochladen) Kompatibel mit der Arduino Uno-Pin-Zuordnung Größe: 60 x 53 mm (2,36 x 2,08 Zoll) Gewicht: 30 g

Lesen (+) (–)

Die Flexibilität des Artemis-Moduls beginnt mit dem Arduino-Kern von SparkFun. Sie können das Artemis-Modul genauso programmieren und verwenden wie einen Uno oder jeden anderen Arduino. Der Zeitpunkt des ersten Blinkens ist nur 5 Minuten entfernt! Wir haben den Kern von Grund auf neu entwickelt, um ihn schnell und so leicht wie möglich zu machen. Nächste Aufgabe ist das Modul selbst. Mit einer Größe von 10 mm x 15 mm verfügt das Artemis-Modul über alle unterstützenden Schaltungen, die Sie benötigen, um den fantastischen Ambiq Apollo3-Prozessor in Ihrem nächsten Projekt einzusetzen. Wir sind stolz darauf, sagen zu können, dass das SparkFun Artemis-Modul das erste Open-Source-Hardware-Modul ist, bei dem die Design-Dateien frei und einfach verfügbar sind. Wir haben das Modul sorgfältig entworfen, so dass die Implementierung von Artemis in Ihr Design mit kostengünstigen 2-Lagen-Leiterplatten und 8mil Leiterbahnabstand erfolgen kann. Das Artemis-Modul wird in den USA in der SparkFun-Produktionsstätte in Boulder hergestellt und ist für Consumer-Produkte konzipiert. Damit unterscheidet sich das Artemis-Modul deutlich von seinen Arduino-Brüdern. Sind Sie bereit, Ihr Produkt zu skalieren? Das Artemis wächst mit Ihnen über den Uno-Footprint und die Arduino-IDE hinaus. Zusätzlich verfügt der Artemis über einen erweiterten HAL (Hardware Abstraction Layer), der es dem Anwender ermöglicht, die moderne Cortex-M4F-Architektur bis an ihre Grenzen zu treiben. Das SparkFun Artemis Modul ist vollständig FCC/IC/CE-zertifiziert und ist in vollen Tape-and-Reel-Stückzahlen erhältlich. Mit 1M Flash und 384k RAM haben Sie viel Platz für Ihren Code. Das Artemis-Modul läuft mit 48MHz mit einem 96MHz Turbo-Modus verfügbar und mit Bluetooth zu booten!

Lesen (+) (–)

Das Ardi RFID Shield wurde im Hinblick auf Komfort und Sicherheit entwickelt und basiert auf dem EM-18-Modul, das mit einer Frequenz von 125 kHz arbeitet. Mit diesem Shield können Sie die RFID-Technologie (Radio Frequency Identification) problemlos in Ihre Projekte integrieren und so nahtlose Identifikations- und Zugangskontrollsysteme ermöglichen. Ausgestattet mit einem leistungsstarken optoisolierten 1-Kanal-Relais bietet das Ardi RFID Shield eine zuverlässige Schaltlösung mit einer maximalen DC-Nennspannung von 30 V und 10 A sowie einer AC-Nennspannung von 250 V und 7 A. Unabhängig davon, ob Sie Lichter, Motoren oder andere Hochleistungsgeräte steuern müssen, bietet dieses Shield die erforderliche Funktionalität. Darüber hinaus verfügt das Ardi RFID Shield über einen integrierten Summer, der für Audio-Feedback genutzt werden kann und so eine verbesserte Benutzerinteraktion und System-Feedback ermöglicht. Mit den integrierten 2-Anzeige-LEDs können Sie den Status der RFID-Kartenerkennung, der Stromversorgung und der Relaisaktivierung problemlos überwachen und so klare visuelle Hinweise auf den Betrieb Ihres Projekts geben. Kompatibilität ist der Schlüssel und das Ardi RFID Shield gewährleistet eine nahtlose Integration mit der Arduino Uno-Plattform. In Kombination mit einem schreibgeschützten RFID-Modul eröffnet dieser Schutz eine Welt voller Möglichkeiten für Anwendungen wie Zugangskontrollsysteme, Anwesenheitsverfolgung, Bestandsverwaltung und mehr. Features Onboard 125 kHz EM18 RFID kleines, kompaktes Modul Onboard hochwertige Relais Relais mit Schraubanschluss und NO/NC-Schnittstellen Abschirmung kompatibel mit 3,3 V- und 5 V-MCU 3 integrierte LEDs für Stromversorgung, Relais-EIN/AUS-Status und RFID-Scan-Status Mehrton-Summer an Bord für Audiowarnungen Wird direkt auf ArdiPi, Ardi32 oder andere Arduino-kompatible Boards montiert Technische Daten RFID-Betriebsfrequenz: 125 kHz Leseabstand: 10 cm, abhängig vom TAG Integrierte Antenne Maximale Schaltspannung des Relais: 250 V AC/30 V DC Maximaler Schaltstrom des Relais: 7 A/10 A

Lesen (+) (–)

Lerne die Grundlagen der Elektronik, indem du manuell deinen Arduino Uno zusammenbaust, gewinne Erfahrung im Löten, indem du jedes einzelne Bauteil montierst, und entfalte dann deine Kreativität mit dem einzigen Kit, das sich zu einem Synthesizer verwandelt! Das Arduino Make-Your-Uno-Kit ist wirklich der beste Weg, um zu lernen, wie man lötet. Und wenn du fertig bist, ermöglicht dir die Verpackung, einen Synthesizer zu bauen und deine eigene Musik zu machen. Ein Kit mit allen Komponenten, um deinen eigenen Arduino Uno und einen Audio-Synthesizer-Schild zu bauen. Das Make-Your-Uno-Kit wird mit einem kompletten Satz von Anweisungen in einer dedizierten Inhaltsplattform geliefert. Dazu gehören Videomaterial, ein 3D- interaktiver Viewer zur detaillierten Anleitung und wie man das Board programmiert, sobald es fertig ist. Dieses Kit enthält: Arduino Make-Your-Uno 1x Make-Your-Uno-PCB 1x USB-C-Serieller Adapter 7x Widerstände 1 kOhm 2x Widerstände 10 kOhm 2x Widerstände 1 MOhm 1x Diode (1N4007) 1x 16 MHz Quartz 4x gelbe LEDs 1x grüne LED 1x Drucktaster 1x MOSFET 1x LDO (3,3 V) 1x LDO (5 V) 3x Keramikkondensatoren (22pF) 3x Elektrolytkondensatoren (47uF) 7x Polyesterkondensatoren (100nF) 1x Sockel für ATMega 328p 2x I/O-Steckverbinder 1x Steckerleiste 6-polig 1x Buchsenstecker 1x ATmega 328p-Mikrocontroller Arduino Audio Synth 1x Audio Synth PCB 1x Widerstand 100kOhm 1x Widerstand 10 Ohm 1x Audio-Verstärker (LM386) 1x Keramikkondensator (47nF) 1x Elektrolytkondensator (47uF) 1x Elektrolytkondensator (220uF) 1x Polyesterkondensator (100nF) 4x Anschluss-Pin-Header 6x Potentiometer 10kOhm mit Kunststoffknöpfen Ersatzteile 2x Elektrolytkondensatoren (47uF) 2x Polyesterkondensatoren (100nF) 2x Keramikkondensatoren (22pF) 1x Drucktaster 1x gelbe LED 1x grüne LED Mechanische Teile 5x Abstandshalter 12 mm 11x Abstandshalter 6 mm 5x Schraubmuttern 2x Schrauben 12 mm

Lesen (+) (–)

Der Sensirion SGP30 ist ein digitaler Multipixel-Gassensor, der sich problemlos in Luftreiniger, bedarfsgesteuerte Lüftung und andere IoT-Anwendungen integrieren lässt. Angetrieben von Sensirions CMOSens®-Technologie integriert er ein komplettes Sensorsystem auf einem einzigen Chip mit einer digitalen I2C-Schnittstelle, einer temperaturgesteuerten Mikroheizplatte und zwei vorverarbeiteten Raumluftqualitätssignalen. Als erster Metalloxid-Gassensor mit mehreren Sensorelementen auf einem Chip liefert der SGP30 detailliertere Informationen zur Luftqualität. Merkmale Multipixel-Gassensor für Anwendungen zur Messung der Raumluftqualität Hervorragende Langzeitstabilität I2C-Schnittstelle mit TVOC- und CO2eq-Ausgangssignalen Energieeffizient Chipmodul auf Rolle verpackt, Reflow-lötbar Spezifikationen Gewicht: 9g Batterie: Ausschließen Betriebsspannung: 3,3 V/5 V Ausgabebereich: TVOC-0 ppb bis 60000ppb / CO₂eq – 400 ppm bis 60000 ppm Abtastrate: 1 Hz

Lesen (+) (–)

Das SparkFun Weather Shield verwendet den Feuchtigkeits-/Temperatursensor Si7021 , den Luftdrucksensor MPL3115A2 und den Lichtsensor ALS-PT19 . Das Shield nutzt die Arduino-Bibliotheken MPL3115A2 und Si7021. Das SparkFun Weather Shield verfügt über zwei unbestückte RJ11-Anschlussplätze und einen 6-poligen GPS-Anschluss. Schließlich kann jedes Weather Shield von 3,3 V bis 16 V betrieben werden und verfügt über integrierte Spannungsregler und Signalübersetzer. Weitere Informationen finden Sie auf der GitHub-Seite , in den Schaltplänen und in den Eagle-Dateien .

Lesen (+) (–)

Der Hauptprozessor des Boards ist ein stromsparender Arm® Cortex®-M0 32-bit SAMD21. Die WiFi- und Bluetooth®-Konnektivität wird mit einem Modul von u-blox, dem NINA-W10, realisiert, einem stromsparenden Chipsatz, der im 2,4-GHz-Bereich arbeitet. Darüber hinaus wird die sichere Kommunikation durch den Microchip® ECC608 Krypto-Chip gewährleistet. Außerdem gibt es eine 6-Achsen-IMU, die dieses Board perfekt für einfache Vibrationsalarmsysteme, Schrittzähler, die relative Positionierung von Robotern usw. macht. WiFi und Arduino IoT Cloud Sie können Ihr Board mit jeder Art von bestehendem WiFi-Netzwerk verbinden oder es verwenden, um Ihren eigenen Arduino Access Point zu erstellen. Die spezifischen Beispiele, die wir für den Nano 33 IoT bereitstellen, können auf der WiFiNINA library reference page eingesehen werden. Es ist auch möglich, das Board mit verschiedenen Cloud-Diensten zu verbinden, unter anderem mit dem Arduino-eigenen. Hier sind einige Beispiele, wie man die Arduino-Boards dazu bringt, sich zu verbinden: Arduinos eigene IoT-Cloud: Die IoT-Cloud von Arduino ist ein einfacher und schneller Weg, um eine sichere Kommunikation für alle Ihre angeschlossenen Dinge zu gewährleisten. Probieren Sie es hier. Blynk: ein einfaches Projekt aus unserer Community, das eine Verbindung zu Blynk herstellt, um das Board mit wenig Code von einem Telefon aus zu bedienen. IFTTT: sehen Sie einen ausführlichen Fall von Bau eines intelligenten Steckers, der mit IFTTT verbunden ist. AWS IoT Core: Wir haben dieses Beispiel erstellt, wie man sich mit Amazon Web Services verbindet. Azure: Besuchen Sie dieses GitHub-Repository, das erklärt, wie man einen Temperatursensor mit der Azure-Cloud verbindet. Firebase: Wenn Sie eine Verbindung zu Googles Firebase herstellen möchten, zeigt Ihnen diese Arduino-Bibliothek, wie es geht. Mikrokontroller SAMD21 Cortex®-M0+ 32bit low power ARM MCU Funkmodul u-blox NINA-W102 Sicherheitselement ATECC608A Betriebsspannung 3.3 V Eingangsspannung 21 V Digitale E/A-Pins 14 PWM Pins 11 DC Strom pro I/O Pin 7 mA Analoge Eingangs-Pins 8 Analoge Ausgangsstifte 1 Externe Interrupts Alle digitalen Pins UART 1 SPI 1 I2C 1 Flash-Speicher 256 KB SRAM 32 KB EEPROM none Taktgeschwindigkeit 48 MHz LED_Builtin 13 USB Eigenständig im SAMD21-Prozessor IMU LSM6DS3 Länge 45 mm Breite 18 mm Gewicht 5 g

Lesen (+) (–)

ArdiPi ist die ultimative Arduino Uno-Alternative voller leistungsstarker Spezifikationen und aufregender Funktionen im Arduino Uno-Formfaktor. Sie profitieren von einer kostengünstigen Lösung mit Zugang zu den größten Support-Communitys für Raspberry Pi. Die ArdiPi-Variante wird von Raspberry Pi Pico W angetrieben. Die integrierte Wi-Fi- und Bluetooth-Konnektivität des Boards ist ideal für IoT-Projekte oder Projekte, die drahtlose Kommunikation erfordern. Features Arduino Uno-Formfaktor, so dass Sie 3,3 V-kompatible Arduino-Shields anschließen können SD-Kartensteckplatz für Speicherung und Datenübertragung Drag-and-Drop-Programmierung mit Massenspeicher über USB Multifunktions-GPIO-Breakout mit Unterstützung für allgemeine E/A, UART, I²C, SPI, ADC und mehr. PWM-Funktionen. Multi-Tune-Summer, um dem Projekt einen Audioalarm hinzuzufügen SWD-Pins-Breakout für serielles Debugging Unterstützung mehrerer Plattformen wie Arduino IDE, MicroPython und CircuitPython. Verfügt über HID-Unterstützung, sodass das Gerät eine Maus oder Tastatur simulieren kann Technische Daten Angetrieben von einem RP2040-Mikrocontroller, einem Dual-Core-Arm-Cortex-M0+-Prozessor, 2 MB integriertem Flash-Speicher und 264 KB RAM. Integrierte drahtlose Single-Band-2,4-GHz-Schnittstellen (802.11n) für WLAN und Bluetooth 5 (LE) WPA3 & Soft Access Point, der bis zu vier Clients unterstützt Betriebsspannung der Pins 3,3 V und Platinenversorgung 5 V 25 Mehrzweck-GPIOs-Breakout im Arduino-Stil für einfache Peripherieschnittstellen Unterstützung für I²C-, SPI- und UART-Kommunikationsprotokolle 2 MB integrierter Flash-Speicher Plattformübergreifende Entwicklung und Unterstützung mehrerer Programmiersprachen

Lesen (+) (–)

Der Hauptprozessor des Boards ist ein stromsparender Arm® Cortex®-M0 32-bit SAMD21, wie bei den anderen Boards der Arduino MKR Familie. Für die WiFi- und Bluetooth®-Konnektivität sorgt ein Modul von u-blox, der NINA-W10, ein stromsparender Chipsatz, der im 2,4-GHz-Bereich arbeitet. Darüber hinaus wird die sichere Kommunikation durch den Microchip® ECC508 Krypto-Chip gewährleistet. Außerdem befinden sich ein Batterieladegerät und eine RGB-LED an Bord. Offizielle Arduino WiFi-Bibliothek Sie können Ihr Board mit jeder Art von bestehendem WiFi-Netzwerk verbinden oder es verwenden, um Ihren eigenen Arduino Access Point zu erstellen. Die spezifischen Beispiele, die wir für das MKR WiFi 1010 bereitstellen, können auf der WiFiNINA library reference page eingesehen werden. Kompatibel mit anderen Cloud-Diensten Es ist auch möglich, das Board mit verschiedenen Cloud-Diensten zu verbinden, unter anderem mit dem von Arduino. Hier sind einige Beispiele, wie man das MKR WiFi 1010 zum Verbinden bringen kann: Blynk: ein einfaches Projekt der Arduino-Gemeinschaft, das eine Verbindung zu Blynk herstellt, um Ihr Board mit wenig Code von einem Telefon aus zu bedienen IFTTT: Ausführliche Darstellung des Aufbaus eines intelligenten Steckers, der mit IFTTT verbunden ist AWS IoT-Kern: Arduino hat dieses Beispiel für die Verbindung zu Amazon Web Services erstellt Azure: Besuchen Sie dieses GitHub-Repository, das erklärt, wie man einen Temperatursensor mit der Azure-Cloud verbindet Firebase: Wenn Sie eine Verbindung zu Googles Firebase herstellen möchten, zeigt Ihnen diese Arduino-Bibliothek Mikrokontroller SAMD21 Cortex®-M0+ 32bit low power ARM MCU Funkmodul u-blox NINA-W102 Spannungsversorgung 5 V Sicherheitselement ATECC508 Unterstützte Batterie Li-Po Single Cell, 3.7 V, 1024 mAh Minimum Betriebsspannung 3.3 V Digitale E/A-Pins 8 PWM Pins 13 UART 1 SPI 1 I2C 1 Analoge Eingangspins 7 Analoge Ausgangsstifte 1 Externe Interrupts 10 Flash-Speicher 256 KB SRAM 32 KB EEPROM no Taktgeschwindigkeit 32.768 kHz, 48 MHz LED_Builtin 6 USB USB-Gerät und eingebetteter Host Länge 61.5 mm Breite 25 mm Gewicht 32 g

Lesen (+) (–)

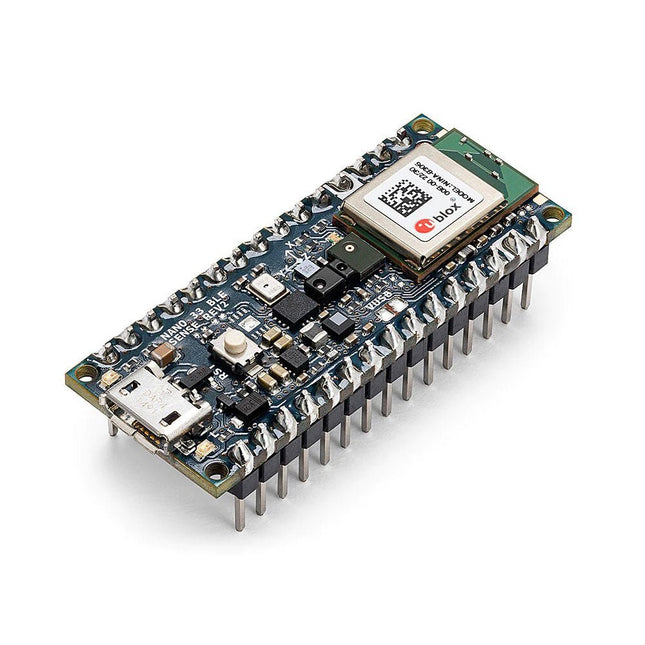

Der Arduino Nano 33 BLE Sense Rev2 mit Headers ist Arduinos 3,3 V AI-fähiges Board im kleinstmöglichen Formfaktor und mit einer Reihe von Sensoren ausgestattet, die es Ihnen ermöglichen, ohne externes Zubehör sofort mit der Programmierung Ihres nächsten Projekts zu beginnen. Mit dem Arduino Nano 33 BLE Sense Rev2 können Sie: Tragbare Geräte bauen, die mithilfe von KI Bewegungen erkennen können. Ein Raumtemperaturüberwachungsgerät bauen, das Änderungen am Thermostat vorschlagen oder vornehmen kann. Ein Gesten- oder Spracherkennungsgerät unter Verwendung des Mikrofons oder des Gestensensors in Kombination mit den KI-Fähigkeiten des Boards bauen. Unterschiede zwischen Rev1 und Rev2: Austausch des IMU von LSM9DS1 (9-Achsen) durch eine Kombination aus zwei IMUs (BMI270 - 6-Achsen-IMU und BMM150 - 3-Achsen-IMU) Austausch des Temperatur- und Feuchtigkeitssensors von HTS221 durch HS3003 Austausch des Mikrofons von MP34DT05 durch MP34DT06JTR Austausch der Stromversorgung MPM3610 durch MP2322 Hinzufügen eines VUSB-Lötjumpers auf der Oberseite des Boards Neuer Testpunkt für USB, SWDIO und SWCLK   Specifications Microkontroller nRF52840 (Datenblatt) Betriebsspannung 3.3 V Eingangsspannung (Grenzwert) 21 V DC-Strom pro I/O-Pin 15 mA Taktgeschwindigkeit 64 MHz CPU-Flash-Speicher  1 MB (nRF52840) SRAM 256 KB (nRF52840) EEPROM None Digitale Ein-/Ausgangspins  14 PWM-Pins Alle digitalen Pins UART 1 SPI 1 I²C 1 Analogeingangspins 8 (ADC 12 bit 200 k samples) Analogausgangspins Only through PWM (no DAC) Externe Unterbrechungen Alle digitalen Pins LED_BUILTIN 13 USB Nativ im nRF52840-Prozessorr IMU BMI270 (Datenblatt) and BMM150 (Datenblatt) Mikrofon MP34DT06JTR (Datenblatt) Geste, Licht, Nähe, Farbe APDS9960 (Datenblatt) Barometrischer Druck  LPS22HB (Datenblatt) Temperatur, Luftfeuchtigkeit HS3003 (Datenblatt) Downloads Datenblatt Schaltpläne

Lesen (+) (–)

Grove ist eine modulare elektronische Plattform für schnelles Prototyping. Jedes Modul hat eine Funktion, z. B. Berührungssensorik, Erzeugung von Audioeffekten und so weiter. Stecken Sie einfach die Module, die Sie benötigen, auf das Basisschild, dann sind Sie bereit, Ihre Ideen zu testen. Dieses Grove Starter Kit für Arduino ist eine erweiterte Version unseres Grove Starter Kit plus. Häufig vorkommende Module wurden in dieses Kit aufgenommen, um Ihre Konzeptentwicklung zu unterstützen. Änderungen Optimierung der internen Schlitzstruktur, Einsatz von Technologie, um unsere Produkte im Inneren von Kunststoffboxen regelmäßiger und besser geschützt zu machen. Upgrade Anweisungen für kreative Poster Form, mehr gestrafft und intuitive Beschreibung für jeden Grove-Sensor. Grove-LED erhöht von drei separaten PCBA in eine. Aber wird immer noch drei verschiedene Farben von LED-Glühbirnen für Sie bereitzustellen. Um die allgemeine Spielbarkeit des Produkterlebnisses zu berücksichtigen, haben wir die beiden Grove-Sensoren optimiert. Grove-Sound Sensor Upgrade auf V1.2; Grove-Temperatursensor Upgrade auf das neue SMD V1.1. Datenleitung Upgrade von 24AWG Grove Kabel ist 26 AWG Grove Kabel, Drahtlänge ist auf die Länge von 200mm einheitliches Modell angepasst, die Anzahl wurde auf 10 angepasst. Bildschirm perfektes Upgrade für die Grove-LCD-RGB-Hintergrundbeleuchtung, Farbbildschirm macht weitere verbesserte Spielbarkeit Erfahrung. Lieferumfang 1x Base Shield 1x Grove LCD-RGB-Hintergrundbeleuchtung 1x Grove Smart-Relais 1x Grove Buzzer 1x Grove Tonsensor 1x Grove Berührungssensor 1x Grove Drehwinkelsensor 1x Grove Temperatursensor 1x Grove LED 1x Grove Lichtsensor 1x Grove Taster 1x DIP LED Blau-Blau 1x DIP LED Grün-Grün 1x DIP LED Rot-Rot 1x Mini-Servo 10x Grove Kabel 1x 9V auf Klinkenstecker-Adapter 1x Grove-Starterkit-Handbuch 1x Grüne Plastikbox Downloads Schematic (PDF) Schematic (Eagle) Grove Button Source File Grove LED Source File Grove Buzzer Source File Grove Rotary Angle Sensor Source File Grove Relay Source File Base Shield Source File Grove Sound Sensor Source File Grove Buzzer Source File

Lesen (+) (–)

Wollten Sie schon immer ein automatisiertes Haus? Oder einen intelligenten Garten? Mit dem Arduino IoT Cloud kompatiblen Board Nicla Vision können Sie Ihr nächstes smartes Projekt bauen. Sie können Geräte verbinden, Daten visualisieren, Ihre Projekte von überall auf der Welt steuern und teilen. Nicla Vision kombiniert einen leistungsstarken STM32H747AII6 Dual ARM Cortex M7/M4 IC Prozessor mit einer 2 MP Farbkamera, die TinyML unterstützt, sowie einem intelligenten 6-Achsen Bewegungssensor, integriertem Mikrofon und Abstandssensor. Sie können ihn problemlos in jedes Projekt einbinden, da er mit allen Arduino Portenta und MKR-Produkten kompatibel ist, vollständig in OpenMV integriert ist, MicroPython unterstützt und sowohl WiFi als auch Bluetooth Low Energy Konnektivität bietet. Er ist so kompakt – mit seinem Formfaktor von 22,86 x 22,86 mm – dass er in die meisten Szenarien passt und so wenig Energie benötigt, dass er für Standalone-Anwendungen mit einer Batterie betrieben werden kann. All dies macht Nicla Vision zur idealen Lösung für die Entwicklung oder den Prototypenbau mit geräteinterner Bildverarbeitung und maschinellem Sehen an der Schnittstelle, für die Verfolgung von Anlagen, die Objekterkennung, die vorausschauende Wartung und vieles mehr - einfacher und schneller als je zuvor. Trainieren Sie das Erkennen von Details, damit Sie sich auf das große Ganze konzentrieren können. Features Winziger Formfaktor von 22,86 x 22,86 mm Leistungsstarker Prozessor zum Hosten von Intelligenz am Rand Ausgestattet mit einer 2 MP-Farbkamera, die TinyML unterstützt, einem intelligenten 6-Achsen-Bewegungssensor, einem Mikrofon und einem Abstandssensor WLAN- und Bluetooth Low Energy-Konnektivität Unterstützt MicroPython Standalone bei Batteriebetrieb Bestehendes Projekt mit Sensorfunktionen erweitern, MV-Prototyping beschleunigen Alles automatisieren Überprüfen Sie, ob jedes Produkt etikettiert ist, bevor es die Produktionslinie verlässt; Entriegeln Sie Türen nur für autorisiertes Personal und nur, wenn es die PSA korrekt trägt; verwenden Sie KI, um Nicla Vision zu trainieren, regelmäßig analoge Messgeräte zu überprüfen und Messwerte in die Cloud zu übertragen; Bringen Sie ihm bei, durstige Pflanzen zu erkennen und bei Bedarf die Bewässerung einzuschalten.Immer wenn Sie handeln oder eine Entscheidung treffen müssen, lassen Sie Nicla Vision beobachten, entscheiden und für Sie handeln. Fühlen Sie sich gesehen Interagieren Sie mit Kiosken mit einfachen Gesten, schaffen Sie immersive Erlebnisse, arbeiten Sie mit Cobots an Ihrer Seite. Nicla Vision ermöglicht es Computern und intelligenten Geräten, Sie zu sehen, zu erkennen, Ihre Bewegungen zu verstehen und Ihr Leben einfacher, sicherer, effizienter und besser zu machen. Halten Sie die Augen offen Lassen Sie Nicla Vision Ihre Augen sein: Erkennen Sie Tiere auf der anderen Seite der Farm, lassen Sie Ihre Türklingel vom Strand aus beantworten, überprüfen Sie ständig die Vibrationen oder den Verschleiß Ihrer Industriemaschinen. Es ist Ihr immer aktiver, immer präziser Ausguck, wo immer Sie ihn brauchen. Downloads Schematics Datasheet

Lesen (+) (–)

Die Portenta Machine Control ist eine vollständig zentralisierte, stromsparende, industrielle Steuereinheit zur Ansteuerung von Geräten und Maschinen. Zudem kann es mit dem Arduino-Framework oder anderen Embedded-Entwicklungsplattformen programmiert werden. Dank seiner Rechenleistung ermöglicht die Portenta Machine Control eine Vielzahl von Anwendungsfällen für vorausschauende Wartung und KI. Es ermöglicht die Erfassung von Echtzeitdaten aus der Fabrikhalle und unterstützt auf Wunsch die Fernsteuerung von Anlagen, auch aus der Cloud. Funktionen Kürzere Time-to-Market Erweiterung bestehender Geräte Hinzufügen von Vernetzung für Überwachung und Steuerung Anpassung an ihre Bedürfnisse, jeder E/A-Pin kann konfiguriert werden Machen Sie Geräte intelligenter – bereit für die KI-Revolution Sicherheit und Robustheit als neue Basis Eröffnen Sie neue Geschäftsmodellmöglichkeiten (z. B. Service Angebote) Arbeiten Sie mit Ihren Komponenten mit Hilfe fortschrittlichem HMI Modularer Aufbau für Anpassung & Upgrades Portenta Machine Control ermöglicht ihrem Unternehmen neue Business-as-a-Service-Modelle, indem sie die Kundennutzung von Geräten für die vorausschauende Wartung analysieren und wertvolle Produktionsdaten auswerten. Die Portenta Machine Control ermöglicht eine Soft-SPS-Steuerung nach Industriestandard und kann an eine Reihe externer Sensoren und Aktoren über isolierte digital E/A, 4-20 mA-kompatiblen analogen E/A, 3 konfigurierbaren Temperaturkanälen und einem dedizierten I²C-Anschluss angeschlossen werden. Für die Netzwerkverbindung stehen mehrere Optionen zur Verfügung, darunter USB, Ethernet und WiFi/Bluetooth Low Energy sowie branchenspezifische Protokolle wie RS485. Alle E/A sind durch rücksetzbare Sicherungen geschützt. Das integrierte Energiemanagement wurde entwickelt, um maximale Zuverlässigkeit in rauen Umgebungen zu gewährleisten. Der Portenta Machine Control Kern läuft über die Portenta H7-Mikrocontrollerplatine (im Lieferumfang enthalten). Ein äußerst zuverlässiges Design, das in industriellen Temperaturbereichen (-40 °C bis +85 °C) mit einer Dual-Core-Architektur betrieben wird und die keine externe Kühlung erfordert. Der Hauptprozessor bietet die Möglichkeit externe Mensch-Maschine-Schnittstellen wie Displays, Touchpanels, Tastaturen, Joysticks und Mäuse anzuschließen, um eine Vor-Ort-Rekonfiguration von Zustandsautomaten und die direkte Manipulation von Prozessen zu ermöglichen. Das Design der Portenta Machine Control eignet sich für eine Vielzahl von Einsatzszenarien. Es ist möglich eine Auswahl der E/A-Pins per Software zu konfigurieren. Die Portenta Maschinensteuerung zeichnet sich als leistungsstarker Computer zur Vereinheitlichung und Optimierung der Produktion aus, indem eine einzige Art von Hardware alle Ihre Anforderungen erfüllen kann. Zu den herausragenden Merkmalen gehören: Industrie Standard durch Nutzung der Leistungsfähigkeit von Portenta-Boards DIN-Schienen kompatibles Gehäuse Push-in-Klemmen für schnellen Anschluss Kompaktmaße (170 x 90 x 50 mm) Zuverlässiges Design für industrielle Temperaturanforderungen (-40 °C bis +85 °C) mit einer Dual-Core-Architektur, die keine externe Kühlung erfordert Embedded RTC (Real Time Clock) für perfekte Synchronisation von Prozessen Nutzen Sie die integrierten Kommunikationsschnittstellen ohne externe Komponenten Die Portenta Machine Control kann in verschiedenen Branchen in einer Vielzahl von Maschinentypen eingesetzt werden. Darunter: Etikettiermaschinen, Form- und Versiegelungsmaschine, Kartoniermaschine, Klebemaschine, Elektroofen, industrielle Waschmaschine und Trockner, Mischer usw. Fügen Sie die Portenta Machine Control mühelos zu Ihren bestehenden Prozessen hinzu und werden Sie Eigentümer Ihrer Lösungen auf dem Maschinenmarkt. Leistungsbeschreibung Prozessor STM32H747XI Dual Cortex-M7+M4 32-bit low power Arm MCU (Portenta H7) Eingabe 8 digitale 24 VDC 2-Kanal-Encoder 3 analoge für PT100/J/K-Temperaturfühler (3-adriges Kabel mit Kompensation) 3 Analogeingänge (4-20 mA/ 0-10 V/NTC 10K) Ausgabe 8 digitale 24 VDC bis 0,5 A (Kurzschlussschutz) 4 analoge 0-10 V (bis zu 20 mA Ausgang pro Kanal) Sonstige E/A 12 programmierbare Digital-E/A (24 V Logik) Kommunikationsprotokolle CAN-BUS Programmierbare serielle Schnittstelle 232/422/485 Schnittstellen Ethernet USB-Programmieranschluss Wi-Fi Bluetooth Low Energy Speicher 16 MB integrierter Flash-Speicher 8 MB SD-RAM Abmessungen 170 x 90 x 50 mm Gewicht 186 g Spannungsversorgung 24 VDC +/- 20% Steckertyp Push-in-Klemmen für schnellen Anschluss Betriebstemperatur -40 °C bis +85 °C (-40 °F bis 185 °F) Downloads Datenblatt Schaltpläne Pinbelegung

Lesen (+) (–)

Datenerfassung: Sondieren Sie die Umwelt ihres Gerätes mit den integrierten Temperatur-, Feuchtigkeits- und Drucksensoren und sammeln Sie Daten über Bewegungen mit der 6-Achsen-IMU sowie Licht-, Gesten- und Näherungssensorik. Fügen Sie ganz einfach weitere externe Sensoren hinzu, um noch mehr Daten aus verschiedenen Quellen über die integrierten Grove-Anschlüsse (x3) zu erfassen. Datenspeicherung: Erfassen und speichern Sie alle Daten lokal auf einer SD-Karte oder stellen Sie eine Verbindung zur Arduino IoT Cloud her, um die Daten in Echtzeit zu erfassen, zu speichern und zu visualisieren. Datenvisualisierung: Zeigen Sie die Sensormesswerte in Echtzeit auf dem integrierten OLED-Farbdisplay an und erstellen Sie mithilfe der integrierten LEDs und des Summers visuelle oder akustische Ausgaben. Steuerung: Das integrierte Display erlaub eine praktische und direkte Steuerung von elektronischen Kleinspannungsgeräten über die integrierten Relais und die fünf Steuertasten.

Lesen (+) (–)

Haben Sie jemals von einem automatisierten Haus geträumt? Oder einem intelligenten Garten? Nun, mit den Arduino IoT Cloud-kompatiblen Boards ist es ganz einfach. Das bedeutet, dass Sie Geräte verbinden, Daten visualisieren, Ihre Projekte von überall auf der Welt steuern und teilen können. Egal, ob Sie Anfänger oder Profi sind, wir haben eine Vielzahl von Plänen, um sicherzustellen, dass Sie die Funktionen erhalten, die Sie benötigen. Verbinden Sie Ihre Sensoren und Aktuatoren über lange Strecken mit der Kraft des LoRa-Funkprotokolls oder über LoRaWAN-Netzwerke. Das Arduino MKR WAN 1310-Board bietet eine praktische und kostengünstige Lösung, um LoRa-Konnektivität für Projekte mit geringem Stromverbrauch hinzuzufügen. Dieses Open-Source-Board kann mit der Arduino IoT Cloud verbunden werden Besser und effizienter The MKR WAN 1310, brings in a series of improvements when compared to its predecessor, the MKR WAN 1300. While still based on the Microchip SAMD21 low power processor, the Murata CMWX1ZZABZ LoRa module, and the MKR family’s characteristic crypto chip (the ECC508), the MKR WAN 1310 includes a new battery charger, a 2 MByte SPI Flash, and improved control of the board’s power consumption. Der MKR WAN 1310 bringt im Vergleich zu seinem Vorgänger, dem MKR WAN 1300, eine Reihe von Verbesserungen mit sich. Obwohl er immer noch auf dem stromsparenden Microchip SAMD21-Prozessor, dem Murata CMWX1ZZABZ LoRa-Modul und dem charakteristischen Crypto-Chip der MKR-Familie (dem ECC508) basiert, verfügt der MKR WAN 1310 über einen neuen Batterieladeregler, einen 2-MByte-SPI-Flash und eine verbesserte Steuerung des Stromverbrauchs des Boards. Verbesserte Batterieleistung Die neuesten Änderungen haben die Batterielebensdauer des MKR WAN 1310 erheblich verbessert. Bei ordnungsgemäßer Konfiguration liegt der Stromverbrauch jetzt bei nur noch 104 uA! Es ist auch möglich, den USB-Port zur Stromversorgung des Boards (5 V) zu verwenden und das Board mit oder ohne Batterien zu betreiben - die Wahl liegt bei Ihnen Interner Speicher Dank des integrierten 2-MByte-Flashspeichers sind nun Datenprotokollierung und andere OTA-Funktionen (Over The Air) möglich. Mit dieser aufregenden neuen Funktion können Konfigurationsdateien von der Infrastruktur auf das Board übertragen, eigene Skriptbefehle erstellt oder einfach Daten lokal gespeichert werden, um sie zu senden, wenn die Konnektivität am besten ist. Der Crypto-Chip des MKR WAN 1310 sorgt durch die Speicherung von Anmeldedaten und Zertifikaten im eingebetteten sicheren Element für zusätzliche Sicherheit. Diese Funktionen machen es zum perfekten IoT-Knoten und Baustein für IoT-Geräte mit geringem Stromverbrauch und großer Reichweite. Spezifikationen Der Arduino MKR WAN 1310 basiert auf dem SAMD21-Mikrocontroller. Microcontroller SAMD21 Cortex-M0+ 32-Bit Low-Power ARM-MCU (Datenblatt) Funkmodul CMWX1ZZABZ (Datenblatt) Stromversorgung(USB/VIN) 5 V Sicherheits-Element ATECC508 (datasheet) Unterstützte Batterien Wiederaufladbare Li-Ion, oder Li-Po, 1024 mAh mindest Kapazität Betriebsspannung 3.3 V Digital-I/O-Pins 8 PWM-Pins 13 (0 .. 8, 10, 12, 18 / A3, 19 / A4) UART 1 SPI 1 I²C 1 Analog Eingangspins 7 (ADC 8/10/12 bit) Analog Ausgangspins 1 (DAC 10 bit) Externe Unterbrechungen 8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2) DC-Strom pro  I/O-Pin 7 mA CPU-Flash-Speicher 256 KB (intern) QSPI-Flash-Speicher 2 MByte (extern) SRAM 32 KB EEPROM Nein Taktfrequenz 32.768 kHz (RTC), 48 MHz LED_BUILTIN 6 USB Full-Speed USB Gerät und Integrierter Host Antennengewinn 2 dB (mitgelieferte Pentaband-Antenne) Trägerfrequenz 433/868/915 MHz Abmessungen 67.64 x 25 mm Gewicht 32 g Downloads Eagle-Dateien Schaltpläne Fritzing Pinbelegung
