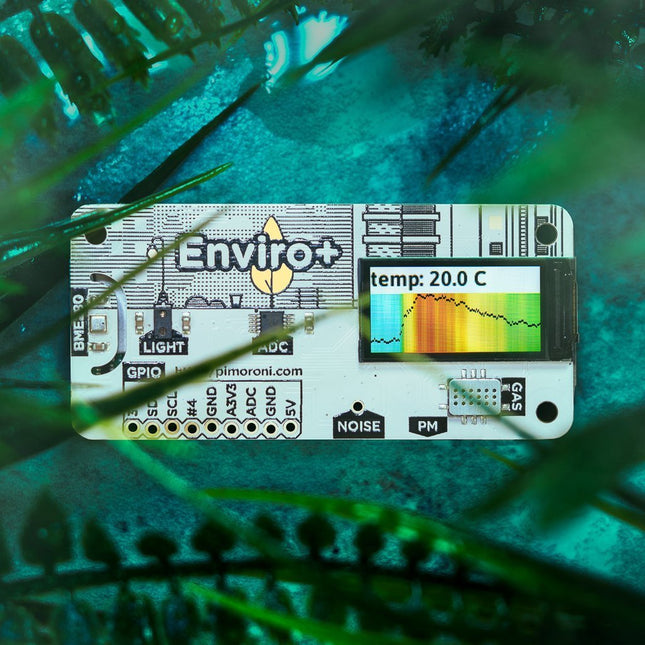

Enviro+ wurde für die Umweltüberwachung entwickelt und ermöglicht die Messung von Luftqualität (Schadgase und Partikel*), Temperatur, Druck, Luftfeuchtigkeit, Licht und Lärmpegel.  Enviro+ ist eine erschwingliche Alternative zu Umweltmessstationen, die Zehntausende von Pfund kosten können. Das Beste daran ist, dass es klein und leicht zu hacken ist und dass Sie Ihre Daten zu Citizen-Science-Bemühungen zur Überwachung der Luftqualität über Projekte wie Luftdaten beitragen können. Merkmale BME280 Temperatur-, Druck- und Feuchtigkeitssensor (Datenblatt) LTR-559 Licht- und Näherungssensor (Datenblatt) MICS6814 analoger Gassensor (Datenblatt) ADS1015 Analog-Digital-Wandler (ADC) (Datenblatt) MEMS-Mikrofon (Datenblatt) 0,96" Farb-LCD (160 × 80) pHAT-Format-Tafel Fertig montiert Kompatibel mit allen Raspberry Pi-Modellen mit 40-poliger Stiftleiste Pinout Python-Bibliothek Bürgerwissenschaftliche Überwachung der Luftqualität Dieses Board wurde in Zusammenarbeit mit der Universität Sheffield entwickelt, mit dem Ziel, dass Sie Echtzeit-Luftqualitätsdaten aus Ihrem lokalen Bereich zu offenen Datenprojekten wie Luftdaten beitragen können. Geräte wie Enviro+ ermöglichen feinkörnige, detaillierte Datensätze, anhand derer wir Veränderungen der Luftqualität im Laufe der Zeit und in verschiedenen Stadtgebieten erkennen können. Je mehr Geräte Daten beisteuern, desto besser wird die Qualität des Datensatzes. Die Qualität des Datensatzes wird mit jedem weiteren Gerät verbessert. Feinstaub (PM) besteht aus winzigen Partikeln unterschiedlicher Größe und Art, wie Staub, Pollen, Schimmelsporen, Rauchpartikel, organische Partikel und Metallionen und vieles mehr. Feinstaub ist ein Großteil dessen, was wir als Luftverschmutzung empfinden. Mit dem analogen Gassensor können qualitative Messungen von Veränderungen der Gaskonzentrationen vorgenommen werden, so dass man grob sagen kann, ob die drei Gasgruppen in ihrer Häufigkeit zu- oder abnehmen. Ohne Laborbedingungen oder Kalibrierung kann man zum Beispiel nicht sagen: "Die Konzentration von Kohlenmonoxid beträgt n Teile pro Million". Temperatur, Luftdruck und Luftfeuchtigkeit können sich ebenfalls auf die Partikelkonzentration (und die Messwerte des Gassensors) auswirken, so dass der BME280-Sensor von Enviro+ wirklich wichtig ist, um die anderen Daten zu verstehen, die Enviro+ ausgibt. Sie können Enviro+ auch in IoT-Anwendungen einsetzen. Durch die Verbindung mit Alexa können Sie Informationen über die Temperatur und die Luftfeuchtigkeit erhalten, indem Sie einfach danach fragen, oder es gibt auch die Möglichkeit, eine Trigger-Aktion mit IFTTT einzurichten, die Ihre Philips Hue-Lichter einschaltet, wenn die Lichtstärke unter einen bestimmten Wert fällt usw. Software Mit der Python-Bibliothek können Sie alle Teile deines Enviro+ steuern. Es gibt eine Sammlung von Beispielen für jedes der einzelnen Teile, ein Gesamtbeispiel, das Ihnen die Daten der Sensoren von Enviro+ auf visuelle Weise zeigt.

Lesen (+) (–)

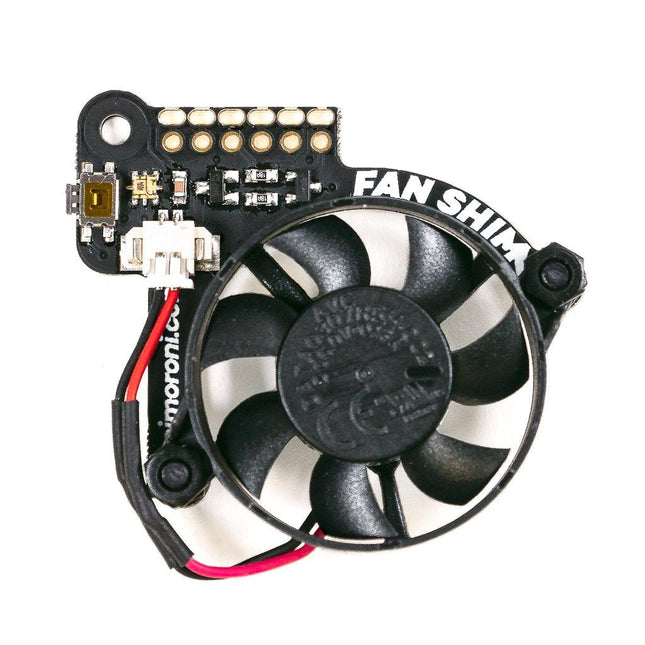

Wenn das System-on-Chip (SoC) des Raspberry Pi 4 eine bestimmte Temperatur erreicht, verringert es seine Betriebsgeschwindigkeit, um sich vor Schäden zu schützen. Dadurch holen Sie mit dem Einplatinencomputer nicht die maximale Leistung heraus. Fan SHIM ist ein erschwingliches Zubehör, das thermische Drosselung effektiv beseitigt und die Leistung von RPi 4 steigert. Es ist ganz einfach, den Lüfter-SHIM am Raspberry Pi anzubringen: Der Lüfter-SHIM verfügt über einen reibschlüssigen Sockel, sodass er einfach auf die Stifte Ihres Pi gesteckt wird und schon kann es losgehen, kein Löten erforderlich! Der Lüfter kann per Software gesteuert werden, sodass Sie ihn an Ihre Bedürfnisse anpassen können, z. B. ihn einschalten, wenn die CPU eine bestimmte Temperatur erreicht usw. Sie können die LED auch als visuelle Anzeige des Lüfterstatus programmieren. Der Tastschalter ist außerdem programmierbar, sodass Sie damit den Lüfter ein- oder ausschalten oder zwischen temperaturgesteuertem und manuellem Modus wechseln können. Merkmale 30-mm-5-V-DC-Lüfter 4.200 U/min 0,05 m³/min Luftdurchsatz 18,6 dB akustisches Geräusch (flüsterleise) Kopfstück mit Reibungssitz Kein Löten erforderlich RGB-LED (APA102) Taktiler Schalter Grundmontage erforderlich Kompatibel mit Raspberry Pi 4 (und 3B+, 3A+) Python-Bibliothek und Daemon Pinbelegung Lieferumfang Lüfter-SHIM-Platine 30-mm-5-V-DC-Lüfter mit JST-Anschluss M2,5-Schrauben und -Muttern Montage Der Zusammenbau ist wirklich einfach und nimmt fast keine Zeit in Anspruch Schieben Sie mit der Bestückungsseite der Platine nach oben die beiden M2,5-Schrauben von unten durch die Löcher und schrauben Sie dann das erste Paar Muttern auf, um sie zu sichern und als Abstandshalter zu fungieren. Schieben Sie die Befestigungslöcher des Lüfters nach unten auf die Bolzen, wobei die Kabelseite des Lüfters nach unten zeigt (wie abgebildet) und der Text auf dem Lüfter nach oben zeigt. Mit zwei weiteren Muttern befestigen. Schieben Sie den JST-Stecker des Lüfters in die Buchse am Fan SHIM. Software Mit Hilfe der Python-Bibliothek können Sie den Lüfter (ein/aus), die RGB-LED und den Schalter steuern. Außerdem finden Sie eine Reihe von Beispielen, die die einzelnen Funktionen veranschaulichen, sowie ein Skript zur Installation eines Daemons (ein Computerprogramm, das als Hintergrundprozess ausgeführt wird), der den Lüfter im automatischen Modus betreibt und ihn bei laufender CPU ein- oder ausschaltet erreicht eine Schwellentemperatur, mit manueller Überbrückung über den Tastschalter.

Lesen (+) (–)

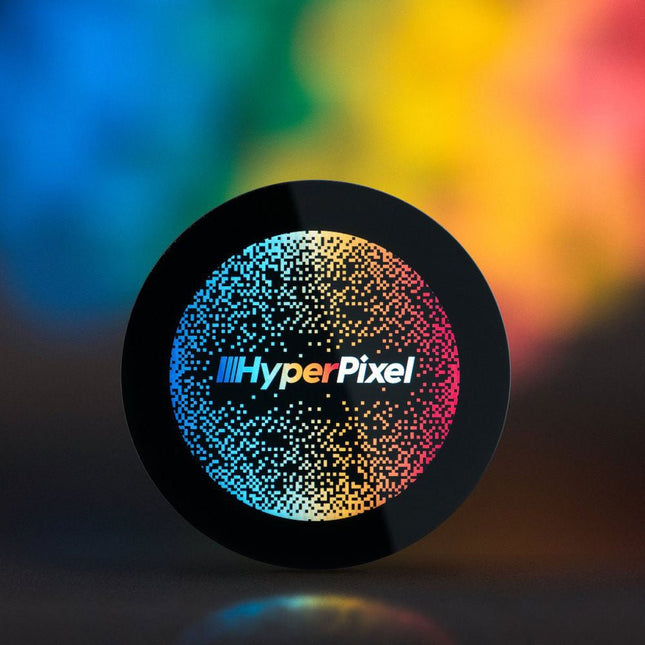

Der HyperPixel 2.1 Round verfügt über alle tollen Eigenschaften der anderen HyperPixels – gestochen scharfer, brillanter IPS-Touchscreen und Hochgeschwindigkeits-DPI-Schnittstelle – er ist nur runder! Sie können es mit jedem Raspberry Pi mit einem 40-poligen Anschluss verwenden, aber es funktioniert besonders gut mit dem RPi Zero – es wurde so entworfen, dass Sie einen Zero sauber dahinter montieren können, so dass Sie den Pi nicht sehen können, wenn Sie ihn von vorne betrachten. Diese Version von HyperPixel eignet sich hervorragend für benutzerdefinierte Schnittstellen und Bedienfelder – an der Wand montiert wäre es ein wirklich schicker, minimalistischer Smart-Home-Controller oder ein elegantes "Was wird gespielt"-Display für Ihr Soundsystem. Alles ist vorgelötet und einsatzbereit. Einfach auf den RPi stecken, Software installieren und los geht's! HyperPixel 2.1 Round verwendet eine Hochgeschwindigkeits-DPI-Schnittstelle, die es ihm ermöglicht, 5x mehr Pixeldaten zu übertragen als die übliche SPI-Schnittstelle, die diese kleinen RPi-Displays normalerweise verwenden. Es hat eine Bildrate von 60 FPS und eine Auflösung von ca. 229 Pixeln pro Zoll (480x480) auf seinem 2,1"-Display. Das Display kann 18-Bit-Farben (262.144 Farben) darstellen. Features High-Speed-DPI-Schnittstelle 2,1-Zoll-IPS-Display (weiter Betrachtungswinkel, 175 °) 480 x 480 Pixel, abzüglich der Ecken (~229 PPI) 18-Bit-Farbe (262.144 Farben) Bildrate von 60 FPS Aktive Fläche: 53,28 x 53,28 mm Kapazitiver Touchscreen (mit Python-Bibliothek) Kompatibel mit allen 40-Pin-Header-Raspberry-Pi-Modellen Abmessungen: 71,80 x 71,80 x 10,8 mm (BxHxT, Tiefe inkl. Header und Display). Wenn ein RPi Zero mit kurzen Abstandshaltern befestigt ist, beträgt die Gesamttiefe 17 mm. Downloads Display library for Raspberry Pi OS Python touchscreen library Dimensional drawing Pinout

Lesen (+) (–)

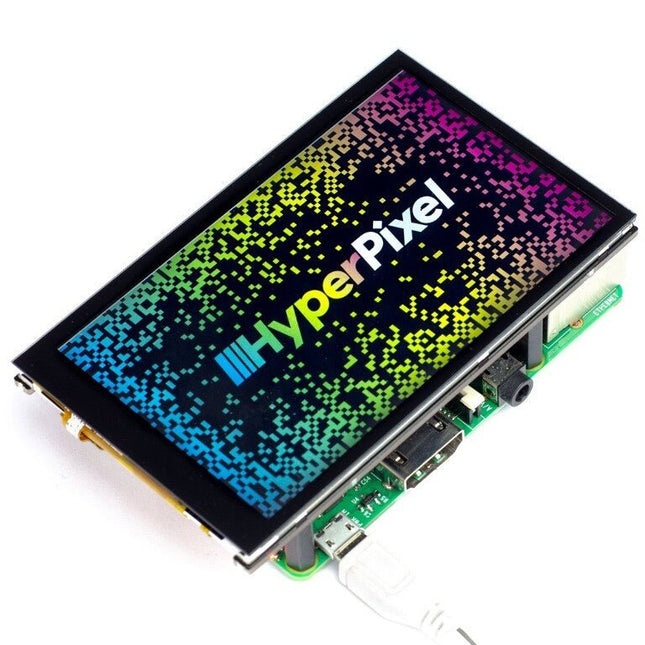

HyperPixel 4.0 ist die perfekte Möglichkeit, Ihren RPi ohne Kabelsalat oder ein sperriges Display zu nutzen. Entwerfen Sie Ihre eigene Oberfläche, um Ihr Projekt zu steuern, Daten anzuzeigen oder Ihren RPi in ein winziges Medienzentrum zu verwandeln. Diese Version des HyperPixel verfügt über ein schönes IPS-Display mit großen Betrachtungswinkeln, ein speziell angefertigtes Deckglas und eine alternative I²C-Schnittstelle für fortgeschrittene Benutzer. Features High-Speed-DPI-Schnittstelle 4,0-Zoll-IPS-Display (breiter Betrachtungswinkel, 160 °) (86,4 x 51,8 mm) 800 x 480 Pixel (~235 PPI) 18-Bit-Farbe (262.144 Farben) Bildrate von 60 FPS Kontrastverhältnis: 500:1 Kapazitive Berührung Inklusive 40-poliger Buchsenleiste zur Erhöhung der Höhe für Raspberry Pi B+, 2, 3, 3B+ und 4 Mitgelieferte Abstandshalter zur sicheren Befestigung an Ihrem RPi Kompatibel mit allen 40-Pin-Header-Raspberry-Pi-Modellen Einzeiliger Installer Abmessungen: 58,5 x 97 x 12 mm (B x H x T, Tiefe einschließlich Kopfzeile und Display) HyperPixel verwendet eine High-Speed-DPI-Schnittstelle, die es ermöglicht, 5x mehr Pixeldaten zu übertragen als die übliche SPI-Schnittstelle, die diese kleinen RPi-Displays verwenden. Es hat eine Bildrate von 60 FPS und eine Auflösung von ca. 235 Pixeln pro Zoll (800x480) auf seinem 4,0"-Display. Das Display kann 18-Bit-Farben (262.144 Farben) darstellen. Diese Touch-Version verfügt über ein kapazitives Touch-Display, das empfindlicher und reaktionsschneller als ein resistives Touch-Display ist und Multi-Touch-fähig ist! Alles wird komplett montiert geliefert, und es ist kein Löten erforderlich! Das Display wird sicher auf die HyperPixel 4.0 Platine geklebt und über ein kleines, bündig montiertes FPC-Kabel angeschlossen. Setzen Sie HyperPixel 4.0 einfach auf Ihren RPi und starten Sie unser Installationsprogramm, um alles einzurichten! Wichtig: Achten Sie bei der Installation von HyperPixel 4.0 darauf, nicht auf die Bildschirmoberfläche zu drücken! Halten Sie die Platine an den Kanten fest und bewegen Sie sie, um sie mit dem erweiterten Header (oder GPIO-Header) zu verbinden. Achten Sie auch darauf, nicht an den Kanten des Glasdisplays zu ziehen, wenn Sie Ihr HyperPixel entfernen. Das Display ist mit jeder 40-Pin-Version des RPi kompatibel, einschließlich RPi Zero und RPi Zero W. Wenn Sie ihn mit einem größeren RPi verwenden möchten, dann benutzen Sie den zusätzlichen 40-Pin-Header, der im Lieferumfang enthalten ist, um ihn auf die erforderliche Höhe zu bringen. Wenn Sie einen Zero oder Zero W verwenden, stecken Sie ihn einfach direkt auf den GPIO. Mit dem beiliegenden Standoff-Kit können Sie Ihr HyperPixel 4.0 sicher und fest an Ihrem RPi befestigen. Schrauben Sie sie einfach in die Pfosten auf der Unterseite der HyperPixel 4.0 Platine und befestigen Sie sie dann mit Schrauben durch die Befestigungslöcher an Ihrem RPi. Downloads GitHub

Lesen (+) (–)

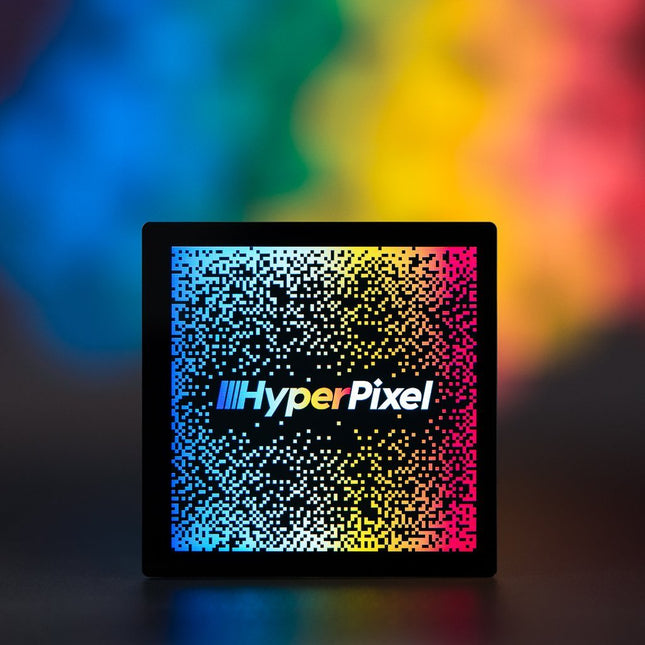

Der HyperPixel 4.0 Square verfügt über alle tollen Funktionen des Standard-HyperPixel 4.0 – ein gestochen scharfes, brillantes IPS-Display mit Touchscreen und eine Hochgeschwindigkeits-DPI-Schnittstelle – er ist nur etwas quadratischer! Diese quadratische Version von HyperPixel 4.0 eignet sich hervorragend für benutzerdefinierte Schnittstellen und Bedienfelder und funktioniert sehr gut für Pico-8-Spiele. Alles ist vorgelötet und einsatzbereit. Einfach auf den RPi stecken, den Installer starten und los geht's! Features High-Speed-DPI-Schnittstelle 4,0-Zoll-IPS-Display (breiter Betrachtungswinkel, 160 °) (72 x 72 mm) 720 x 720 Pixel (~254 PPI) 18-Bit-Farbe (262.144 Farben) Bildrate von 60 FPS Kapazitiver Touchscreen Inklusive 40-poliger Buchsenleiste zur Erhöhung der Höhe für Raspberry Pi B+, 2, 3, 3B+ und 4 Mitgelieferte Abstandshalter zur sicheren Befestigung an Ihrem RPi Kompatibel mit allen 40-Pin-Header-Raspberry-Pi-Modellen Einzeiliger Installer HyperPixel 4.0 Square verwendet eine High-Speed-DPI-Schnittstelle, die es ermöglicht, 5x mehr Pixeldaten zu übertragen als die übliche SPI-Schnittstelle, die diese kleinen RPi-Displays verwenden. Es hat eine Bildrate von 60 FPS und eine Auflösung von ca. 254 Pixeln pro Zoll (720x720) auf seinem 4,0"-Display. Das Display kann 18-Bit-Farben (262.144 Farben) darstellen. Diese Touch-Version verfügt über ein kapazitives Touch-Display, das empfindlicher und reaktionsschneller als ein resistives Touch-Display ist und Multi-Touch-fähig ist! Wichtig: Achten Sie bei der Installation von HyperPixel 4.0 Square darauf, nicht auf die Bildschirmoberfläche zu drücken! Halten Sie die Platine an den Kanten fest und bewegen Sie sie, um sie mit dem erweiterten Header (oder GPIO-Header) zu verbinden. Achten Sie auch darauf, nicht an den Kanten des Glasdisplays zu ziehen, wenn Sie Ihr HyperPixel entfernen. Das Display ist mit jeder 40-Pin-Version des RPi kompatibel, einschließlich RPi Zero und RPi Zero W. Wenn Sie ihn mit einem größeren RPi verwenden möchten, dann benutzen Sie den zusätzlichen 40-Pin-Header, der im Lieferumfang enthalten ist, um ihn auf die erforderliche Höhe zu bringen. Wenn Sie einen Zero oder Zero W verwenden, stecken Sie ihn einfach direkt auf den GPIO. Mit dem beiliegenden Standoff-Kit können Sie Ihr HyperPixel 4.0 Square sicher und fest an Ihrem RPi befestigen. Schrauben Sie sie einfach in die Pfosten auf der Unterseite der HyperPixel 4.0 Square Platine und befestigen Sie sie dann mit Schrauben durch die Befestigungslöcher an Ihrem RPi. Downloads GitHub

Lesen (+) (–)

Mit dem Picade Desktop Retro Arcade Machine (10-Zoll-Display) können Sie Ihren ganz eigenen Arcade-Automaten bauen. Schrankfunktionen Schwarze, pulverbeschichtete Platten Joystick mit schwarzem Kugelkopf Acrylzelt und Konsole mit authentischem Kunstwerk Spezieller beleuchteter Netzschalter Push-Fit-Arcade-Tasten Einfacher Zugang durch abnehmbare Rückwand 3'-Lautsprecher (5 W, 4 Ω) Griffige Gummifüße Abmessungen: 350 x 230 x 210 mm 1024 x 768 (4:3-Verhältnis) IPS-Display (weiter Betrachtungswinkel). Von Pimoroni entwickelte und hergestellte HDMI-Display-Treiberplatine und Tastatursteuerungen Stromversorgung über Micro-USB-Kabel (im Lieferumfang enthalten) von Ihrem Pi Picade X HAT-Funktionen Einfache DuPont-Anschlüsse für Tasten und Joystick Steckbare Lautsprecheranschlüsse USB-C-Energieverwaltung, Netzschalter-Pins und Netzschalter I²S-Audio-DAC mit 3-W-Verstärker (Mono) 4-Wege-Joystick-Eingänge 4 Utility-Tasten 6 Spielertasten Metallabstandshalter zum sicheren Halten Ihres Picade X HAT Inbegriffen Picade-Anstecknadel aus Emaille Pimoroni Super Sticker-Auswahl Picade-Poster/Montageanleitung Bitte beachten Sie: Sie müssen einen Raspberry Pi, ein USB-C-Netzteil und eine MicroSD-Karte hinzufügen.

Lesen (+) (–)

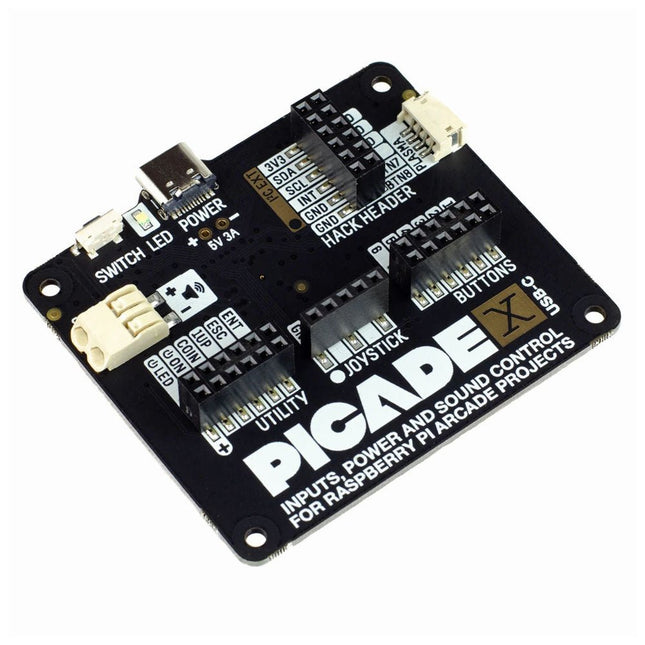

Verwandeln Sie Ihren Raspberry Pi in eine Retro-Spielekonsole! Picade X HAT verfügt über Joystick- und Tasteneingänge, einen 3-W-I²S-DAC/Verstärker und einen Soft-Power-Schalter. Dieser HAT verfügt über die gleichen großartigen Funktionen wie der ursprüngliche Picade HAT, verfügt jedoch jetzt über unkomplizierte Dupont-Buchsen zum Anschließen Ihres Joysticks und Ihrer Tasten. Einfach Picade zum Fahrer schalten! Es ist ideal für den Bau Ihrer eigenen DIY-Arcade-Schränke oder für Schnittstellen, die große, farbenfrohe Tasten und Sound benötigen. Merkmale I²S-Audio-DAC mit 3-W-Verstärker (Mono) und Steckanschlüssen Sicheres Ein-/Aus-System mit taktilem Netzschalter und LED USB-C-Anschluss für die Stromversorgung (versorgt Ihren Pi mit Strom) 4-Wege-Digital-Joystick-Eingänge 6x Player-Tasteneingänge 4x Utility-Tasteneingänge 1x Soft-Power-Schaltereingang 1x Power-LED-Ausgang Plasma-Tastenanschluss Breakout-Pins für Strom, I²C und 2 zusätzliche Tasten Pinbelegung des Picade X HAT Kompatibel mit allen 40-Pin-Raspberry-Pi-Modellen Der I²S-DAC mischt beide Kanäle des digitalen Audios vom Raspberry Pi zu einem einzigen Mono-Ausgang. Dieses wird dann durch einen 3-W-Verstärker geleitet, um einen angeschlossenen Lautsprecher mit Strom zu versorgen. Das Board verfügt außerdem über einen Soft-Power-Schalter, mit dem Sie Ihren Pi sicher ein- und ausschalten können, ohne dass das Risiko einer Beschädigung der SD-Karte besteht. Tippen Sie zum Starten auf die verbundene Taste und halten Sie sie 3 Sekunden lang gedrückt, um das Gerät vollständig herunterzufahren und die Stromversorgung zu trennen. Software Installation Öffnen Sie ein Terminal und geben Sie curl https://get.pimoroni.com/picadehat | bash ein curl https://get.pimoroni.com/picadehat | bash , um das Installationsprogramm auszuführen. Wenn Sie nicht dazu aufgefordert werden, müssen Sie nach Abschluss der Installation einen Neustart durchführen. Die Software unterstützt Raspbian Wheezy nicht Anmerkungen Wenn die USB-C-Stromversorgung über den Picade

Lesen (+) (–)

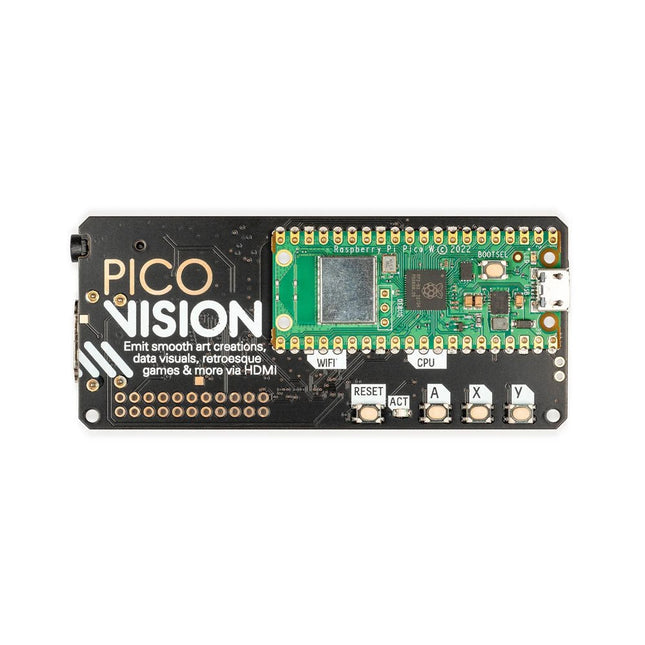

PicoVision ist ein leistungsstarker digitaler Videostick mit zwei RP2040-Chips und einem praktischen HDMI-Ausgangsanschluss. Verwenden Sie PicoVision, um Ihre eigenen Homebrew-Spiele zu erstellen und auszuführen, digitale Kunst zu zeichnen, beliebte Demos, Bildschirmschoner oder WinAmp-Visualisierungen nachzubilden, Daten zu visualisieren, Werbetafeln zu unterwandern, CeeFax zu emulieren oder Beschilderungen zu gestalten. GPU (RP2040)Erledigt die ganze Arbeit, um über HDMI butterweiche, hochauflösende Animationen auf Ihrem Fernseher oder Monitor anzuzeigen. CPU (Pico W)Führt Ihren Code aus und stellt eine Schnittstelle zu anderen Geräten über USB, WLAN und Bluetooth bereit. HDMI-AnschlussVerwenden Sie Fernseher, Monitore, riesige Projektoren oder sogar winzige Displays zum Einbau in ein Cosplay-Outfit. Line-Out-AudioMachen Sie ein paar Pieptöne und Bloops! Dieses digitale Audio-Interface kann qualitativ hochwertiges Rauschen erzeugen. microSD-KarteNiemand wird Ihnen der Platz für Ihre wertvollen Daten ausgehen, indem Sie Ihrem Setup eine große microSD-Karte hinzufügen. Qw/ST-AnschlussFügen Sie Ihrem Projekt Sensoren oder andere Arten von Breakouts hinzu, damit diese auf die Welt um sie herum reagieren können. Integrierte Reset- und BenutzertastenErstellen Sie eine einfache Benutzeroberfläche für Ihr Projekt, ohne dass Sie irgendwelche Extras hinzufügen müssen. Sie können PicoVision mit C++ oder MicroPython programmieren. Mit C++ erhalten Sie die beste Leistung, aber wenn Sie ein Anfänger sind, empfehlen wir MicroPython, um den Einstieg zu erleichtern. In beiden Fällen haben Sie Zugriff auf die PicoGraphics-Bibliotheken, die Ihnen den Einstieg erleichtern Bearbeiten Sie Formen, Text und Bilder, einige aufregende neue Vektorgrafiken und Schriftartenfunktionen mit freundlicher Genehmigung von PicoVector und die Möglichkeit, mit PicoSynth Pieptöne, Bloops und andere lustige elektronische Geräusche zu erzeugen. Features Raspberry Pi Pico W (CPU) Dual Arm Cortex M0+ mit 264 kB SRAM 2 MB QSPI-Flash, der XiP unterstützt 2,4 GHz WiFi / Bluetooth 5.2 RP2040 (GPU) Ein weiterer Dual-Arm Cortex M0+ mit 264 kB SRAM Modi mit höherer Auflösung erfordern eine erhebliche GPU-Übertaktung Verbindet sich als I²C-Peripheriegerät mit der CPU 2x 8 MB PSRAM-Chips für Frame-Doppelpufferung Digitaler Videoausgang über HDMI-Anschluss PCM5100A DAC für Line-Level-Audio über I²S, verkabelt mit einer 3,5-mm-Stereo-Buchse MicroSD-Kartensteckplatz 3x Benutzertasten (eine mit der CPU verbunden, zwei mit der GPU) Reset-Button Status-LED (GPU) Qw/ST (Qwiic/STEMMA QT)-Anschluss Komplett montiert (kein Löten erforderlich) Ersatz-/zusätzliche Stifte sind als unbestückte Stiftleisten herausgebrochen (diese müssen gelötet werden) C++/MicroPython Bibliotheken Downloads Pinout Schematics MicroPython for PicoVision MicroPython examples and documentation

Lesen (+) (–)

Dieses Gehäuse mit Kühlkörper aus eloxiertem Aluminium schützt Ihren Raspberry Pi 4 und bietet eine sehr effektive passive Kühlung. Es ist ideal für Fälle, in denen Sie eine völlig geräuschlose Kühlung wünschen, zum Beispiel, wenn Sie ein Home Media Center bauen.  Im Lieferumfang enthalten sind ein Wärmeleitpad, um den thermischen Kontakt zwischen CPU und Gehäuseoberteil herzustellen, sowie ein praktischer Inbusschlüssel und ein Satz Inbusschrauben, um das Gehäuse zusammenzufügen.  Das Gehäuse ermöglicht den Zugriff auf alle Anschlüsse, Pins und Verbindungen. Merkmale Gehäusedeckel und -boden aus eloxiertem Aluminium Kühlkörperlamellen Thermische Unterlage Inbusschrauben und Inbusschlüssel im Lieferumfang enthalten Zugang zu allen Ports, Pins und Anschlüssen Kompatibel mit Raspberry Pi 4 Zusammenbau Der Zusammenbau des Kühlkörpergehäuses ist ziemlich einfach und sollte nur ein paar Minuten dauern. Der erste und wichtigste Schritt ist, sicherzustellen, dass dein Pi ausgeschaltet und vom Stromnetz getrennt ist, bevor du das Gehäuse montierst. Nehmen Sie eines der Thermopads und ziehen Sie die Schutzfolien von beiden Seiten ab (es gibt eine weiße Folie und eine leicht zu übersehende klare Folie auf der anderen Seite. Kleben Sie das Wärmeleitpad auf die CPU Ihres Pi (das Metallquadrat in der Mitte der Platine). Wenn Sie das Wärmeleitpad zuerst auf die CPU kleben, können Sie es viel besser positionieren, als wenn Sie versuchen, es auf das Gehäuse zu kleben. Verwenden Sie nur ein Wärmeleitpad für den Raspberry Pi 4. Positionieren Sie das obere Gehäuse, halten Sie es fest, drehen Sie das Ganze um und positionieren Sie das untere Gehäuse auf der Unterseite Ihres Pi. Verwenden Sie die vier Sechskantschrauben und den Inbusschlüssel, um das Gehäuse zu befestigen. Hinweise Das Gehäuse ist aus Metall und daher leitfähig. Achten Sie also darauf, dass Sie keine Komponenten kurzschließen und sicherstellen, dass Ihr RPi ausgeschaltet und vom Stromnetz getrennt ist, wenn Sie das Gehäuse anbringen Es mag offensichtlich sein, aber das Gehäuse wird im Gebrauch heiß Abmessungen: 87 × 56 × 25,5 mm

Lesen (+) (–)

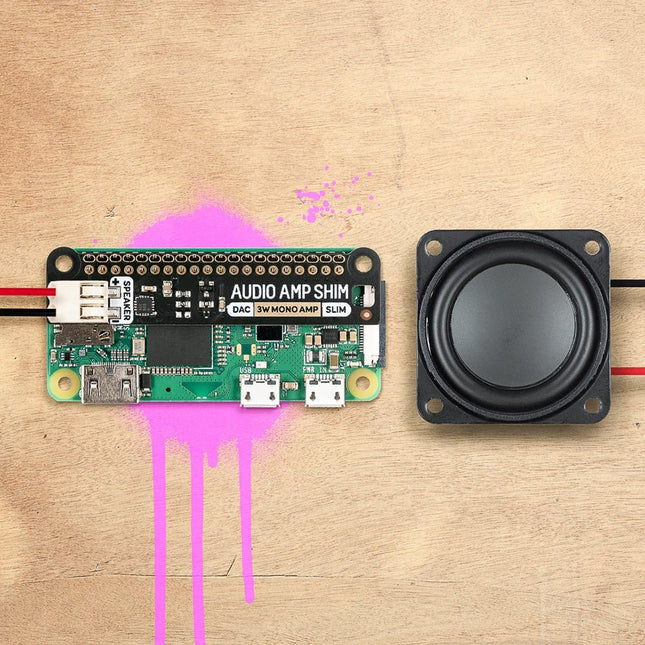

SHIM ist ein alter Begriff aus Yorkshire, der für "Shove Hardware In Middle" steht - wir verwenden ihn für Raspberry Pi-Erweiterungen, die dazu gedacht sind, zwischen Ihrem Pi und einem HAT oder Mini-HAT eingeklemmt zu werden. Diese hier hat einen cleveren Reibungssteckverbinder, der einfach über Ihre GPIO-Pins gleitet, kein Löten erfordert* und leicht abnehmbar ist. Der MAX98357A kombinierte DAC-/Verstärkerchip nimmt hochwertigen digitalen Audio von Ihrem Pi auf und verstärkt ihn, so dass er mit einem unpowered Lautsprecher verwendet werden kann. Die Drucksteckverbinder machen es einfach, Ihren Lautsprecher anzuschließen, egal ob es sich um einen Bücherregal- oder Standlautsprecher, den Lautsprecher in einem alten Radio oder jeden anderen Lautsprecher handelt, den Sie herumliegen haben. Weil Audio Amp SHIM Ihrem Pi keine zusätzliche Größe hinzufügt, eignet er sich perfekt zum Einbau in ein kompaktes Gehäuse - Sie könnten ihn zum Beispiel verwenden, um einen winzigen MP3-Player zu bauen, um lokale Dateien abzuspielen oder von Diensten wie Spotify zu streamen, einem Vintage-Radio die Möglichkeit zu geben, digitale Radiostreams abzuspielen oder bleepy Geräusche in Ihr eigenes Retro-Handheld zu integrieren. Es ist auch eine praktische Möglichkeit, Audioausgabe zu Ihrem Pi Zero oder Pi 400 hinzuzufügen! Bitte beachten Sie: Raspberry Pi und Lautsprecher sind nicht in diesem Board enthalten. Eigenschaften MAX98357A DAC/Verstärkerchip Mono 3W-Audioausgang Push-Fit-Lautsprecherklemmen SHIM-Formatplatine mit Reibungssteckverbindern 2x Montagelöcher (M2,5) für den Fall, dass Sie alles mit Schrauben sichern möchten Vollständig montiert Kein Löten erforderlich (*es sei denn, Sie verwenden einen Pi, der ohne Header geliefert wird) Kompatibel mit allen 40-Pin-Header Raspberry Pi-Modellen Software Der einfachste Weg, alles einzurichten, besteht darin, Pimoronis Pirate Audio-Software und Installer zu verwenden, der I2S-Audio konfiguriert und Mopidy installiert sowie unsere benutzerdefinierten Pirate-Audio-Plugins installiert, mit denen Sie Spotify streamen und lokale Dateien abspielen können. So geht's los: Legen Sie eine SD-Karte mit der neuesten Version von Raspberry Pi OS ein. Verbinden Sie sich mit Wi-Fi oder einem kabelgebundenen Netzwerk. Öffnen Sie ein Terminal und geben Sie Folgendes ein:git clone https://github.com/pimoroni/pirate-audiocd pirate-audio/mopidysudo ./install.sh Starten Sie Ihren Pi neu. Downloads MAX98357A Datenblatt Pirate Audio Software Schaltplan

Lesen (+) (–)

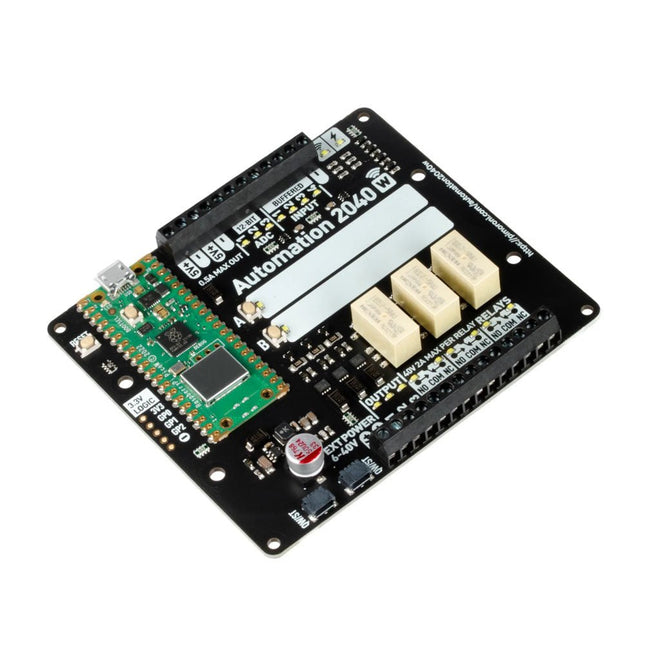

Ein All-in-One-Industrie-/Automatisierungscontroller mit Pico W, drahtloser 2,46-GHz-Verbindung, Relais und einer Vielzahl von Ein- und Ausgängen. Kompatibel mit 6-V- bis 40-V-Systemen. Automation 2040 W ist eine mit Pico W / RP2040 betriebene Überwachungs- und Automatisierungskarte. Es enthält alle großartigen Funktionen des Automation HAT (Relais, analoge Kanäle, Spannungsausgänge und gepufferte Eingänge), aber jetzt in einer einzigen kompakten Karte und mit einem erweiterten Spannungsbereich, so dass Sie es mit mehr Geräten verwenden können. Ideal für die Steuerung von Lüftern, Pumpen, Magneten, großen Motoren, elektronischen Schlössern oder statischer LED-Beleuchtung (bis zu 40 V). Alle Kanäle (und die Tasten) haben eine zugehörige LED-Anzeige, so dass Sie auf einen Blick sehen können, was mit Ihrem Setup passiert, oder Ihre Programme testen können, ohne dass Hardware angeschlossen ist. Features Raspberry Pi Pico W (inbegriffen) Dual Arm Cortex M0+ mit bis zu 133 MHz und 264 KB SRAM 2 MB QSPI-Flash mit XiP-Unterstützung Stromversorgung und Programmierung über USB Micro-B 2,4-GHz-WLAN 3x 12-Bit-ADC-Eingänge bis zu 40 V 4x digitale Eingänge bis 40 V 3x digitale Sourcing-Ausgänge an V+ (Versorgungsspannung) 4 A max. Dauerstrom 2 A max. Strom bei 500 Hz PWM 3x Relais (NC- und NO-Klemmen) 2 A bis 24 V 1 A bis 40 V 3,5-mm-Schraubklemmen zum Anschluss von Eingängen, Ausgängen und externer Stromversorgung 2 taktile Tasten mit LED-Anzeigen Zurücksetzen-Taste 2x Qw/ST-Anschlüsse zum Anbringen von Breakouts M2,5 Befestigungslöcher Vollständig montiert Kein Löten erforderlich. C/C++ and MicroPython libraries Schematic Dimensional drawing Stromversorgung Das Board ist mit 12-V-, 24-V- und 36-V-Systemen kompatibel Benötigt 6-40 V Versorgung Kann 5 V bis zu 0,5 A für Anwendungen mit niedrigerer Spannung liefern Software Pirate-brand MicroPython Getting Started with Raspberry Pi Pico MicroPython examples MicroPython function reference C++ examples C++ function reference Getting Started with Automation 2040 W

Lesen (+) (–)

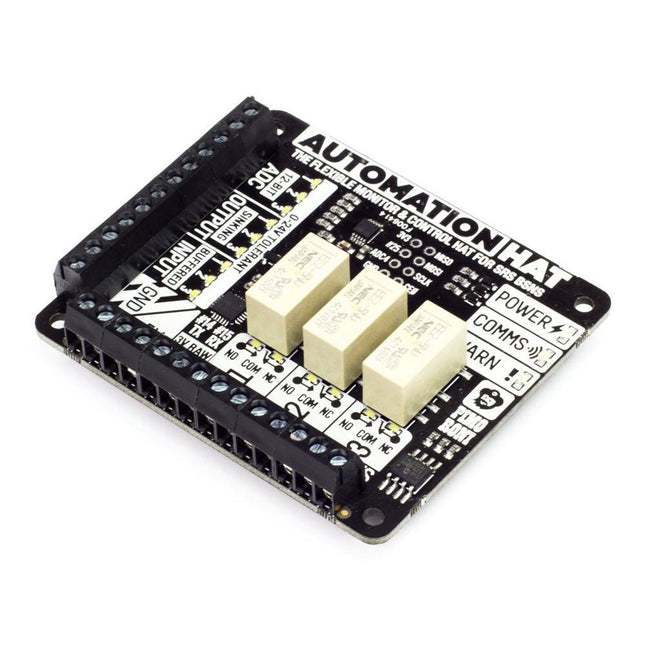

Übernehmen Sie die Kontrolle und überwachen Sie Ihre Welt mit unserem ultimativen Alleskönner Raspberry Pi HAT! Wir haben in diesem Heimüberwachungs- und Automatisierungscontroller eine Reihe großartiger Funktionen zusammengestellt. Mit Relais, analogen Kanälen, Stromversorgungsausgängen und gepufferten Eingängen (alle 24-V-tolerant) können Sie jetzt eine Vielzahl von Extras auf einmal an Ihren Raspberry Pi anschließen. Besser noch: Jeder Kanal verfügt über eine LED-Anzeige, sodass Sie auf einen Blick sehen können, was mit Ihrem Setup passiert. Sogar die analogen Kanäle verfügen über dimmbare LEDs, mit denen Sie den Wert sehen können, den sie gerade erfassen – zack! Ideal für Smart-Home- und Automatisierungsprojekte, für die Ausstattung Ihres Gewächshauses mit intelligenten Sprinklern oder für die Planung Ihrer Fischfütterung! Merkmale 3x 24 V @ 2 A Relais (NC- und NO-Klemmen) 3x 12-Bit-ADC bei 0–24 V (±2 % Genauigkeit) 3x 24 V tolerante gepufferte Eingänge 3x 24 V tolerante sinkende Ausgänge 15x Kanalanzeige-LEDs 1x 12-Bit-ADC bei 0–3,3 V 3,5-mm-Schraubklemmen Strom, Kommunikation und Warnung! LED-Anzeigen SPI, TX (#14), RX (#15), #25 Pins herausgebrochen Pinbelegung des Automatisierungs-HAT Kompatibel mit allen 40-Pin-Header-Raspberry-Pi-Modellen Python-Bibliothek Schematisch Wird komplett montiert geliefert (ausgebrochene Stifte müssen gelötet werden) Software Wie immer haben wir eine supereinfach zu verwendende Python-Bibliothek erstellt, um die zahlreichen Funktionen von Automation HAT zu nutzen, mit Beispielen, die Ihnen den Einstieg erleichtern. Unsere Beispiele für Ein-, Ausgänge und Relais zeigen Ihnen, wie Sie die analogen und digitalen Eingänge auslesen, die Ausgänge ein- und ausschalten und die Relais steuern. Anmerkungen Wir empfehlen die Verwendung eines Satzes M2,5-Abstandsbolzen aus Messing mit Automation HAT, um zu verhindern, dass die Stifte den HDMI-Anschluss berühren, wenn der HAT nach unten gedrückt wird Lasten für die gepufferten Ausgänge sollten auf der Masseseite geschaltet werden, also 12/24 V (von der Versorgung) -> Last -> Ausgangsklemme -> Masse (von der Versorgung) Die Relais vertragen jeweils bis zu 2 A und sollten auf der High-Side geschaltet werden Die Stromausgänge können insgesamt maximal 500 mA über die drei Ausgänge ableiten. Wenn Sie also einen einzelnen Kanal verwenden, können Sie die gesamten 500 mA über diesen ableiten. Die Genauigkeit des ADC beträgt ±2 %. Nicht zum Schalten von Netzspannungen verwenden!

Lesen (+) (–)

Badger 2040 ist ein hackbares, programmierbares Abzeichen mit E-Ink-Display, das vom Raspberry Pi RP2040 betrieben wird. Der Badger 2040 ist mit vielen Tasten ausgestattet, mit denen Sie ganz einfach anzeigen können, was auf dem Bildschirm angezeigt wird. Außerdem verfügt er über eine Aussparung, mit der Sie ihn an einem Lanyard befestigen können, und einen Batterieanschluss, damit Sie ihn unterwegs tragbar halten und den Bildschirm aktualisieren können. Hier sind einige Dinge, die Sie damit tun könnten: Wechseln Sie per Knopfdruck zwischen Bildern, Pronomen oder geheimen Identitäten Verwandeln Sie sich in eine mobile Wetterstation oder Luftqualitätsüberwachung (durch Hinzufügen eines Sensor Breakouts) Speichern Sie wichtige QR-Codes zum Betreten von Orten (oder zum Rickrolling von Personen) Erstellen Sie eine kleine To-Do-Liste und haken Sie Aufgaben ab Zeigen Sie inspirierende Zitate oder erzieherische Fakten des Tages Möchten Sie Ihrem Badger die Welt zeigen? Wir haben ein praktisches Badger + Zubehör-Kit zusammengestellt, das Batterien, ein Lanyard und alles andere enthält, was Sie benötigen, um unterwegs zu sein. Funktionen 2,9" E-Ink-Display in Schwarz-Weiß (296 x 128 Pixel) Ultra weite Betrachtungswinkel Ultra geringer Stromverbrauch Punktgröße - 0,227 x 0,226 mm Powered by RP2040 (Dual Arm Cortex-M0+ mit bis zu 133 MHz und 264 kB SRAM) 2 MB QSPI-Flash mit XiP-Unterstützung Fünf Benutzertasten auf der Vorderseite Zurücksetzen- und Boot-Tasten (die Boot-Taste kann auch als Benutzertaste verwendet werden) Weißes LED-Licht USB-C-Anschluss für Stromversorgung und Programmierung JST-PH-Anschluss zum Anschließen einer Batterie (Eingangsbereich 2,7-6 V) Hochpräziser Spannungsreferenz für die Überwachung des Batteriestatus Qw/ST (Qwiic/STEMMA QT) Anschluss Vollständig montiert (kein Löten erforderlich) Schaltplan Mechanische Zeichnung C++/MicroPython-Bibliotheken Software Da es sich um ein RP2040-Board handelt, ist der Badger 2040 firmwareunabhängig! Sie können ihn mit C/C++, MicroPython oder CircuitPython programmieren. Die C++/MicroPython-Bibliotheken enthalten einige praktische Softwareanpassungen, mit denen Sie das Beste aus Ihrem Badger herausholen können. Für die beste Leistung empfehlen wir die Verwendung von C++, aber wenn Sie Anfänger sind, empfehlen wir Ihnen unsere MicroPython-Version, die alles Notwendige enthält und einfach zu starten ist. Pirate-Brand MicroPython herunterladen (spezielle Badger-Edition) Erste Schritte mit Badger 2040 C++-Beispiele MicroPython-Beispiele MicroPython-Funktionsreferenz Sie können auch CircuitPython auf Ihrem Badger 2040 verwenden. Die CircuitPython-Treiber sind für eine Vielzahl von Mikrocontrollern ausgelegt, sodass Sie nicht die spezifischen Optimierungen für die RP2040-Architektur finden, die in der Bibliothek enthalten sind. Sie haben jedoch Zugriff auf alle Annehmlichkeiten des Adafruit-Ökosystems. CircuitPython für Badger 2040 herunterladen Erste Schritte mit CircuitPython CircuitPython-Beispiele BadgerOS für CircuitPython portiert von Stephane BeBoX

Lesen (+) (–)

Dank seiner sechs stabilen Steckplätze ermöglicht Breakout Garden den Benutzern das einfache Plug-and-Play mit verschiedenen kleinen Breakout-Boards. Stecken Sie einfach ein oder mehrere Boards in die Steckplätze im Breakout Garden HAT und schon kann es losgehen. Die Mini-Breakouts fühlen sich in den Edge-Connector-Steckplätzen sicher genug an und es ist sehr unwahrscheinlich, dass sie herausfallen. An der Oberseite des Breakout Garden befinden sich eine Reihe nützlicher Pins, mit denen Sie andere Geräte anschließen und in Ihr Projekt integrieren können. Dank des Verpolungsschutzes müssen Sie sich keine Sorgen machen, wenn Sie eine Platine falsch herum einsetzen. Es spielt auch keine Rolle, welchen Steckplatz Sie für jeden Breakout verwenden, da die I²C-Adresse des Breakouts von der Software erkannt wird und diese korrekt erkennt, falls Sie sie verschieben. Merkmale Sechs stabile Kantensteckplätze für Pimoroni-Breakouts 0,1-Zoll-Raster, 5-polige Anschlüsse Ausgebrochene Stifte (1 × 10 Streifen- oder Stiftleiste im Lieferumfang enthalten) Im Lieferumfang sind Abstandshalter (M2,5, 10 mm Höhe) enthalten, um Ihren Breakout Garden sicher zu halten Verpolungsschutz (in Breakouts integriert) Platine im HAT-Format Kompatibel mit Raspberry Pi 3 B+, ​​3, 2, B+, A+, Zero und Zero W Es wird empfohlen, die mitgelieferten Abstandshalter zu verwenden, um Breakout Garden an Ihrem Raspberry Pi zu befestigen. Software Breakout Garden erfordert keine eigene Software, aber jeder von Ihnen verwendete Breakout benötigt eine Python-Bibliothek. Auf der Breakout Garden GitHub-Seite finden Sie ein automatisches Installationsprogramm, das die entsprechende Software für einen bestimmten Breakout installiert. Es gibt auch einige Beispiele, die Ihnen zeigen, was Sie sonst noch mit Breakout Garden machen können.

Lesen (+) (–)

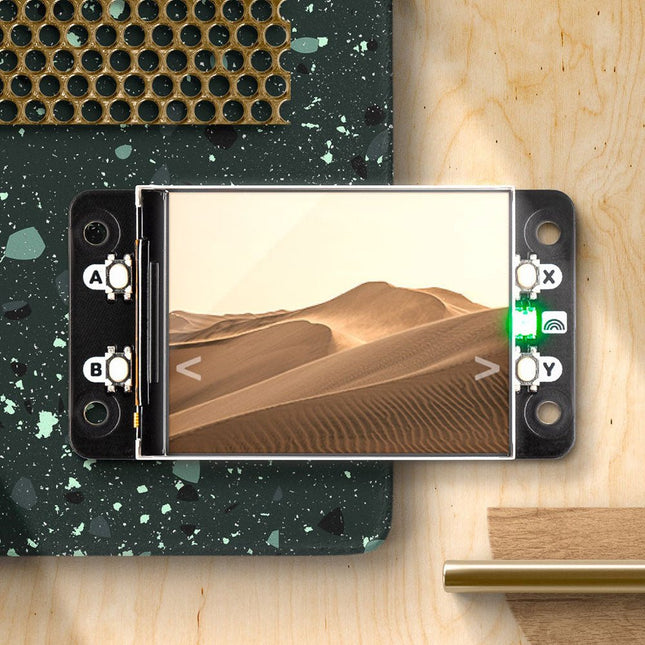

Display HAT Mini verfügt über ein helles 18-Bit-fähiges 320 x 240 Pixel-Display mit lebendigen Farben und beeindruckenden IPS-Betrachtungswinkeln, das über SPI verbunden ist. Es verfügt über vier taktile Tasten für die Interaktion mit Ihrem Raspberry Pi über Ihre Ziffern und eine RGB-LED für Benachrichtigungen. Ein QwST-Anschluss (Qwiic / STEMMA QT) und ein Breakout Garden-Header sind ebenfalls integriert, sodass der Anschluss verschiedener Arten von Breakouts ein Kinderspiel ist. Es funktioniert mit jedem Raspberry Pi-Modell mit einem 40-poligen Header, aber wir denken, dass es besonders gut zum Raspberry Pi Zero passt – wir haben ein Paar Abstandshalter mitgeliefert, mit denen Sie HAT und Raspberry Pi zu einer stabilen kleinen Einheit zusammenschrauben können. Um Platz für den Bildschirm zu schaffen, ist der Display HAT Mini etwas größer als ein Standard-Mini-HAT oder pHAT – er ist etwa 5 mm höher als ein Raspberry Pi Zero (also ein Mini HAT XL oder ein Mini HAT Pro, wenn Sie so wollen). Mit Display HAT Mini können Sie einen Raspberry Pi in ein praktisches IoT-Bedienfeld, einen winzigen Bilderrahmen, ein digitales Kunstdisplay oder eine Gif-Box oder ein Desktop-Display für Schlagzeilen, Tweets oder andere Informationen von Online-APIs verwandeln. Dieser Bildschirm hat ein praktisches Verhältnis von 3:2, praktisch für Retro-Gaming-Zwecke! Merkmale 2,0-Zoll-IPS-LCD-Bildschirm mit 320 x 240 Pixeln, verbunden über SPI (~220 PPI, 65.000 Farben) 4x taktile Tasten RGB-LEDs Qw/ST (Qwiic/STEMMA QT)-Anschluss Breakout Garden / I²C-Header Vorgelöteter Buchsenstecker zur Befestigung am Raspberry Pi Kompatibel mit allen Raspberry Pi-Modellen mit 40-poligem Header. Komplett montiert Kein Löten erforderlich (solange Ihr RPi über angeschlossene Header-Pins verfügt). Abmessungen: ca. 65,5 x 35 x 9 mm (B x H x T, inkl. Header und Display). Mit einem mit Abstandshaltern befestigten Raspberry Pi Zero beträgt die Gesamttiefe 17 mm. Nutzbare Bildschirmfläche: 40,8 x 30,6 mm (L x B) Pinbelegung Schema Maßzeichnung Zeigen Sie die HAT Mini Python-Bibliothek an ST7789 Python-Bibliothek Inbegriffen Anzeige HAT Mini 2x 10 mm Abstandshalter

Lesen (+) (–)

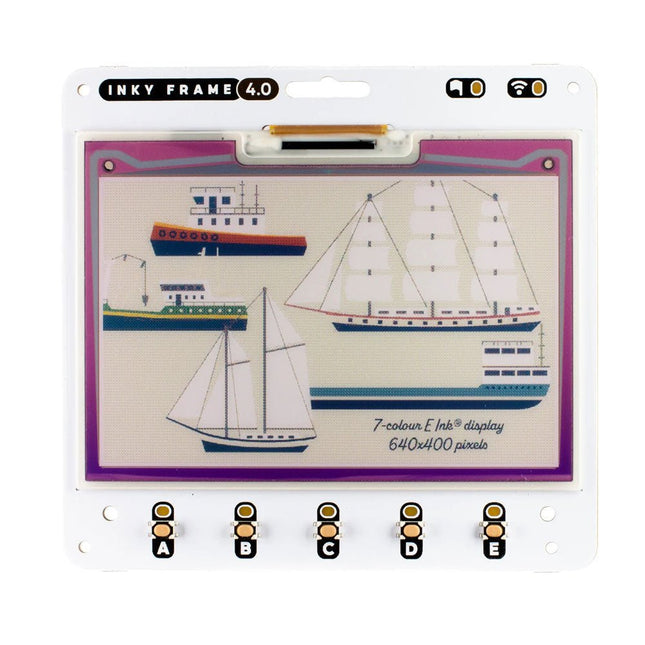

Der Inky Frame 4.0" verfügt über ein lebendiges E-Ink-Display mit 640 x 400 Pixeln in einer eng gepackten Sieben-Farben-Darstellung – das sind fast genauso viele Pixel wie beim 5,7" Inky Frame, aber ordentlich in einem kleineren Gehäuse untergebracht. Es gibt fünf Tasten mit LED-Anzeigen zur Interaktion mit dem Display, zwei Qw/ST-Anschlüsse zum Anschließen von Erweiterungsmodulen und einen microSD-Kartensteckplatz zur Speicherung von Capybara-Fotos oder anderen wichtigen Dateien. Jeder Inky Frame wird mit einem Paar eleganter kleiner Metallbeine geliefert, damit er auf dem Schreibtisch aufgestellt werden kann. Es gibt auch einen Batterieanschluss, sodass Sie ihn ohne störende Kabel mit Strom versorgen können, sowie einige coole Stromsparfunktionen, mit denen Sie ihn über lange Zeit mit Batterien betreiben können. Der Inky Frame 4.0" eignet sich hervorragend für: Ein ultra lesbares, energiesparendes Home-Automation-Dashboard Die Anzeige von stilisierten Fotos, Pop-Art-Bildern oder Lieblings-Comic-Panels. Die Anzeige von niedlichen Diagrammen und Messwerten von lokalen oder drahtlos verbundenen Sensoren Die Anzeige faszinierender Daten aus Online-APIs. Funktionen Raspberry Pi Pico W integriert Zweifacher Arm Cortex M0+ mit einer Taktfrequenz von bis zu 133 MHz und 264 kB SRAM 2 MB QSPI-Flashspeicher mit XiP-Unterstützung Stromversorgung und Programmierung über USB micro-B 2,4 GHz drahtlose Verbindung 4,01" EPD-Display (640 x 400 Pixel) E Ink Gallery Palette 4000 ePaper ACeP (Advanced Color ePaper) mit sieben Farben: Schwarz, Weiß, Rot, Grün, Blau, Gelb, Orange Ultraweite Betrachtungswinkel Extrem niedriger Stromverbrauch Punktgröße – 0,135 x 0,135 mm 5 Taktile Tasten mit LED-Anzeigen Zwei Qw/ST-Anschlüsse zum Anschließen von Erweiterungsmodulen microSD-Kartensteckplatz Gewidmeter RTC-Chip (PCF85063A) für Tiefschlaf-/Aufwachfunktionen Vollständig montiert (kein Löten erforderlich) C/C++- und MicroPython-Bibliotheken Schaltplan Im Lieferumfang enthalten 1x Inky Frame 4.0" (inkl. Pico W) 2x Metallbeine Downloads MicroPython (Anleitung) Erste Schritte mit dem Inky Frame (Readme) MicroPython installieren (Readme) MicroPython-FAQs (und Fehlerbehebung) Pirate-Brand MicroPython herunterladen (Sie möchten die Inky Frame.uf2) MicroPython-Beispiele Referenzfunktionen für PicoGraphics C/C++ C-Beispiele Referenzfunktionen für Picographics

Lesen (+) (–)

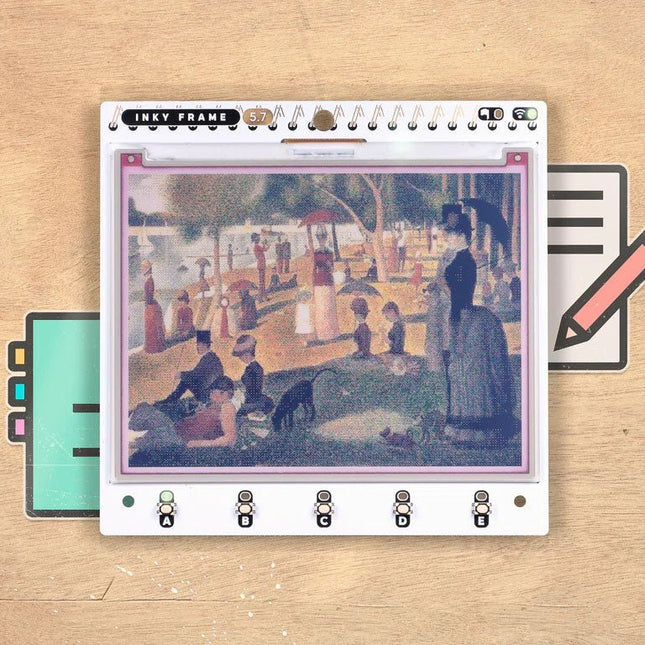

Inky Frame 5.7' verfügt über ein schönes, großes E-Ink-Display mit sieben Farben und viel Platz für die Anzeige von Bildern, Texten, Grafiken oder Schnittstellen. Es gibt fünf Tasten mit LED-Anzeigen zur Interaktion mit dem Display, zwei Qw/ST-Anschlüsse zum Anschließen von Breakouts und einen Micro-SD-Kartensteckplatz für die wichtige Speicherung von Katzenfotos. Jeder Inky Frame wird mit einem Paar schlanker kleiner Metallbeine geliefert, damit Sie ihn auf Ihren Schreibtisch stellen können (und mit einer Auswahl an Befestigungslöchern, falls Sie lieber etwas anderes machen möchten). Es gibt auch einen Batterieanschluss, damit Sie ihn ohne störende Kabel mit Strom versorgen können, und einige nette Energiesparfunktionen, die dafür sorgen, dass Sie ihn ewig mit Batterien betreiben können. Inky Frame eignet sich hervorragend für: Überblick über Ihren Kalender und anstehende Termine auf einen Blick Zur Anbringung an Ihrer Bürotür, um Ihre Verfügbarkeit anzuzeigen Anzeigen von motivierenden Postern, Zitaten oder Bildern (austauschbar oder anderweitig) Anzeige von Messwerten anderer drahtlos verbundener Umwelttafeln Merkmale Raspberry Pi Pico W an Bord Dual Arm Cortex M0+ mit bis zu 133 MHz und 264 kB SRAM 2 MB QSPI-Flash mit XiP-Unterstützung Stromversorgung und Programmierung über USB Micro-B 2,4 GHz WLAN 5,7-Zoll-EPD-Display (600 x 448 Pixel) E Ink Gallery Palette 4000 ePaper ACeP (Advanced Color ePaper) 7-farbig mit Schwarz, Weiß, Rot, Grün, Blau, Gelb, Orange. Ultraweiter Betrachtungswinkel – >170° Punktabstand – 0,1915 x 0,1915 mm 5x Taktile Tasten mit LED-Anzeigen Zwei Qw/ST-Anschlüsse zum Anschließen von Breakouts microSD-Kartensteckplatz Dedizierter RTC-Chip (PCF85063A) für Tiefschlaf/Wach Komplett montiert Kein Löten erforderlich. C/C++- und MicroPython-Bibliotheken Schema Inbegriffen 1x Inky Frame 5,7' (inkl. Pico W) 2x Metallbeine Downloads MicroPython (Lernen) Erste Schritte mit Inky Frame (Readme) Installation von MicroPython (Readme) Häufig gestellte Fragen (und Fehlerbehebung) zu MicroPython Laden Sie die Raubkopie MicroPython herunter (Sie benötigen Inky Frame.uf2). MicroPython-Beispiele PicoGraphics-Funktionsreferenz C/C++ C Beispiele Picographics-Funktionsreferenz

Lesen (+) (–)

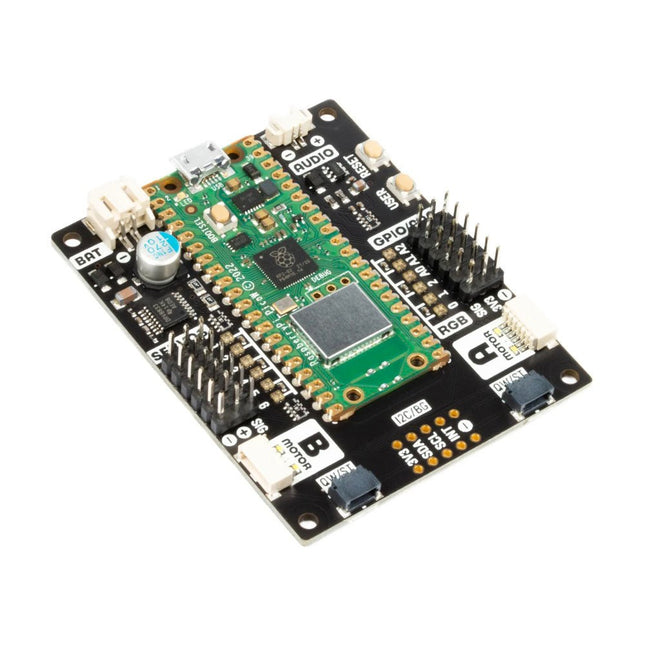

Inventor 2040 W ist ein Multitalent-Board, das (fast) alles kann, was Sie von einem Roboter, einer Requisite oder einer anderen mechanischen Sache erwarten. Ein paar schicke Motoren mit angeschlossenen Encodern antreiben? Ja! Bis zu sechs Servos hinzufügen? Sicher? Einen kleinen Lautsprecher anbringen, damit man Lärm machen kann? Kein Problem! Es verfügt außerdem über einen Batterieanschluss, sodass Sie Ihre Erfindungen mit AA/AAA- oder LiPo-Batterien betreiben und Ihren Miniaturautomaten/animierten Zylinder/Schatztruhe, der Ihre Feinde anbrüllt, ungebunden bei sich tragen können. Sie erhalten auch eine Menge Optionen zum Anschließen von Sensoren und anderen Anschlüssen – es gibt zwei Qw/ST-Anschlüsse (und einen unbestückten Breakout Garden-Steckplatz) zum Anbringen von Breakouts, drei ADC-Pins für analoge Sensoren, Fotowiderstände und dergleichen sowie drei zusätzliche digitale GPIOs Könnte für LEDs, Tasten oder digitale Sensoren verwendet werden. Apropos LEDs: Das Board verfügt über 12 adressierbare LEDs (auch Neopixel genannt) – eine für jeden Servo- und GPIO/ADC-Kanal. Merkmale Raspberry Pi Pico W an Bord Dual Arm Cortex M0+ mit bis zu 133 MHz und 264 kB SRAM 2 MB QSPI-Flash mit XiP-Unterstützung Stromversorgung und Programmierung über USB Micro-B 2,4 GHz kabellos 2 JST-SH-Stecker (6-polig) zum Anschließen von Motoren Dual-H-Bridge-Motortreiber (DRV8833) Pro Motorstrombegrenzung (425 mA) LEDs zur Richtungsanzeige je Motor 2-poliger (Picoblade-kompatibler) Anschluss zum Anschließen des Lautsprechers JST-PH-Anschluss (2-polig) zum Anschließen der Batterie (Eingangsspannung 2,5–5,5 V) 6 Sätze Stiftleisten zum Anschluss von 3-poligen Hobby-Servos 6 Sätze Stiftleisten für GPIO (davon 3 ADC-fähig) 12x adressierbare RGB-LEDs/Neopixel Benutzertaste Reset-Knopf 2x Qw/ST-Anschlüsse zum Anbringen von Breakouts Unbefüllte Header zum Hinzufügen eines Breakout Garden-Slots Komplett montiert Kein Löten erforderlich (es sei denn, Sie möchten den Breakout Garden-Steckplatz hinzufügen). C/C++- und MicroPython-Bibliotheken Schematisch Downloads Laden Sie die Piratenmarke MicroPython herunter Erste Schritte mit Raspberry Pi Pico Referenz zur Motorfunktion Servofunktionsreferenz MicroPython-Beispiele C++-Beispiele

Lesen (+) (–)

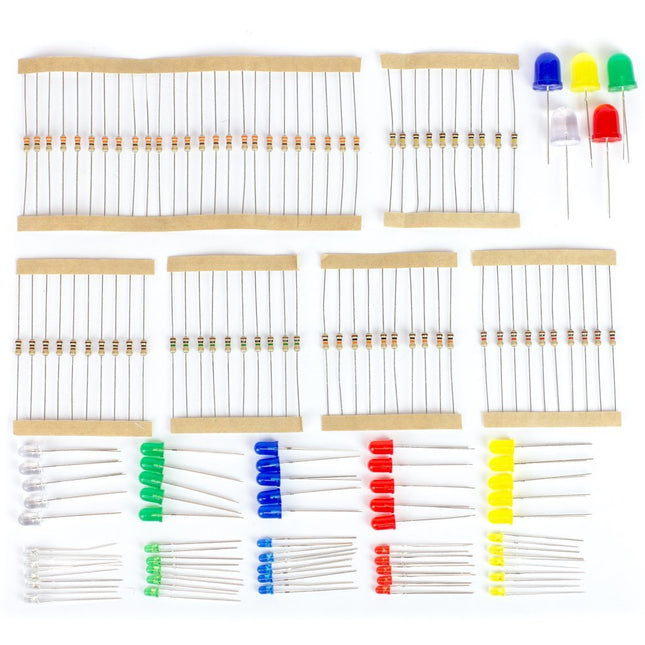

Bringen Sie Farbe in Ihre Projekte mit dieser Kollektion aus roten, grünen, gelben, blauen und weißen LEDs. Sie sind mit verschiedenen Strombegrenzungswiderständen ausgestattet, um die Teile zu schützen und die Helligkeit zu steuern. Inbegriffen 10-mm-LEDs 1x Hrsg 1x grün 1x gelb 1x blau 1x weiß 5-mm-LEDs 5x Aufl 5x grün 5x gelb 5x blau 5x weiß 3mm LEDs 5x Aufl 5x grün 5x gelb 5x blau 5x weiß 25x 330 Ω Widerstände 10x 1 kΩ Widerstände 10x 10 kΩ Widerstände 10x 100 kΩ Widerstände 10x 1 MΩ Widerstände

Lesen (+) (–)

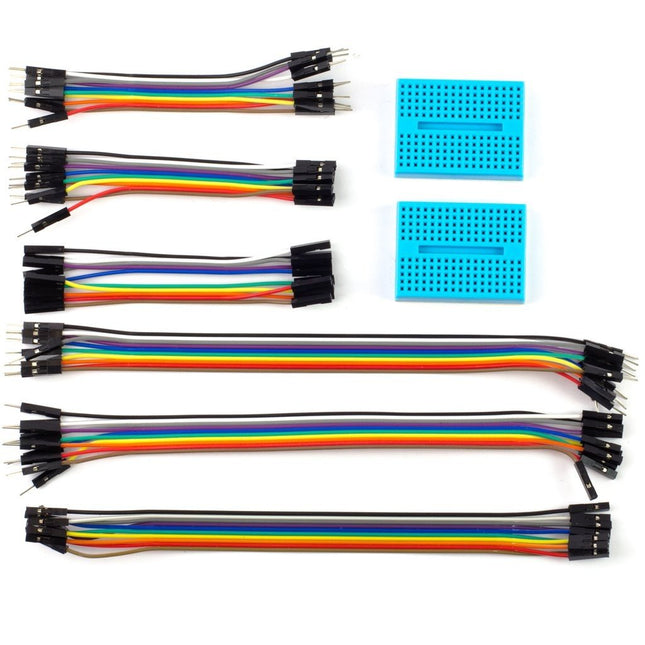

Die Steckbretter können Ihre Komponenten und Schaltkreise aufnehmen und mit Ihrer Platine verbinden. Beinhaltet: 2x Mini-Steckplatinen 10x kurze Buchse auf Buchse Jumper Jerky 10x kurzes Buchsen-Stecker-Jumperkabel 10x kurzes Stecker-Stecker-Jumperkabel 10x lange Buchse auf Buchse Jumper Jerky 10x langes Buchsen-Stecker-Jumperkabel 10x langes Stecker-Stecker-Jumper-Jerky

Lesen (+) (–)

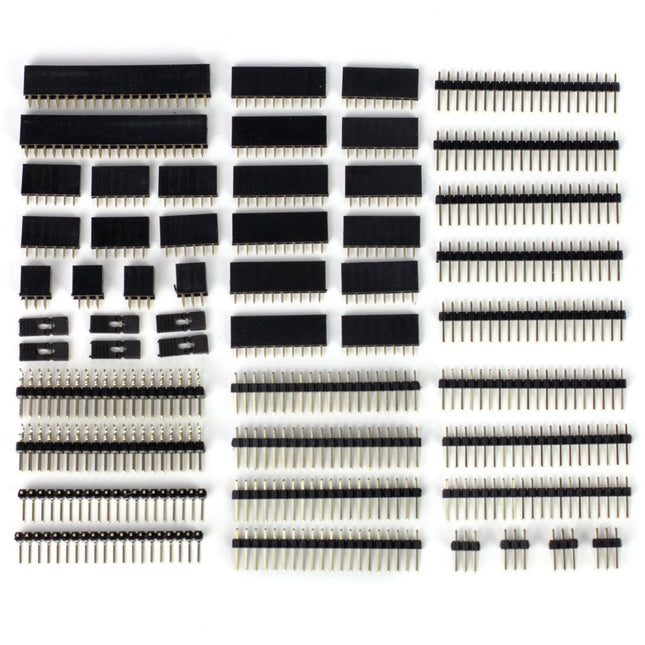

Beinhaltet: 2x männlicher 2,54-mm-2x20-Header 10x männlicher 2,54-mm-1x20-Header 4x männlicher 2,54-mm-2x3-Header 2x männlicher 2,54-mm-1x20-Winkel-Header 2x männlicher 2,54-mm-2x20-Winkel-Header 2x weibliche 2,54-mm-2x20-Stiftleiste 4x Buchse 2,54mm 2x3 6x weibliche 2,54-mm-1x10-Stiftleiste 6x weibliche 2,54-mm-1x8-Stiftleiste 6x weibliche 2,54-mm-1x6-Stiftleiste 6x 2,54mm Jumper mit Griff
