Der DCA75 Pro ist ein großartiges Instrument, das Benutzerfreundlichkeit mit erstaunlichen Funktionen kombiniert. Es kann eine Vielzahl von Halbleitern automatisch identifizieren, Pinbelegungen automatisch identifizieren und detaillierte Parameter messen. Features Integriertes Grafikdisplay (jetzt mit Hintergrundbeleuchtung) zur Anzeige eines detaillierten Schaltplans der zu testenden Komponente sowie der Pinbelegung und Messdaten. USB-Konnektivität, um Kurvenverfolgung, Datenspeicherung/-abruf und Geräteabgleich auf Ihrem Windows-PC (Windows 7 und höher) zu ermöglichen. Einzelne interne AAA-Alkalizelle für den eigenständigen Betrieb. Komponentenunterstützung Bipolartransistoren (NPN/PNP inkl. Silizium/Germanium) Darlington-Transistoren (NPN/PNP) Anreicherungsmodus-MOSFETs (N-Kanal und P-Kanal) Verarmungsmodus-MOSFETs (N-Ch und P-Ch) Sperrschicht-FETs (N-Ch und P-Ch). Sowohl symmetrische als auch asymmetrische Typen Erweiterungs-IGBTs (N-Ch und P-Ch) Dioden und Diodennetzwerke (2- und 3-Leiter-Typen) Zenerdioden (bis ca. 9 V) Spannungsregler (bis ca. 8 V) LEDs und Bi-Color-LEDs (2-Leiter- und 3-Leiter-Typen) Niedrigstromempfindliche Triacs und Thyristoren (<10 mA Trigger und Halten) Messungen BJT-Stromverstärkung (hFE) BJT-Basis-Emitter-Spannung (Vbe) Leckstrom des BJT-Kollektors MOSFET-Ein- und Aus-Gate-Schwellenspannungen MOSFET-Transkonduktanz JFET-Abschnürspannung JFET-Transkonduktanz JFET IDSS (Drainstrom für Vgs=0) IGBT-Ein- und Aus-Gate-Schwellenspannungen IGBT-Transkonduktanz Ausgangsspannung des Spannungsreglers Ruhestromaufnahme des Spannungsreglers Abfallspannung des Spannungsreglers Zenerspannung Spannungsabfall in Vorwärtsrichtung der Diode Technische Daten Analyzertyp Halbleiterkomponenten Komponentenerkennung Automatisch Pinout-Erkennung Automatisch, beliebig herum verbinden Anzeigetyp Grafisches LCD (jetzt hintergrundbeleuchtet) Oberflächentyp USB für optionalen PC-Anschluss PC-Funktionen Kurvenverfolgung (Windows 7 und höher) Software Auf USB-Stick für Windows 7 und höher enthalten Batterie Einzelne AAA-Zelle (im Lieferumfang enthalten) Lieferumfang Peak Atlas DCA75 Proalysator PC-Software auf einem USB-Stick für Windows 11, 10, 8, 7, XP Micro-USB-Kabel Ausgestattet mit universellen Premium-Hakensonden AAA-Alkalibatterie Downloads Datasheet (EN) User Guide (DE) Software Installation Guide (EN) Software and Firmware Package

Lesen (+) (–)

Der Peak Atlas ESR70 gold ist eine verbesserte Version des früheren Peak Atlas ESR70 Plus. Er kann alles, was der ESR70 Plus konnte, nur noch besser. Dank neuer Prüfalgorithmen misst er die Kapazität jetzt bis zu 10-mal schneller und über einen größeren Bereich. Dank unseres neuen Triple-Slope-Messsystems wird die Kapazitätsmessung auch viel weniger durch parallele Widerstände oder Leckströme beeinflusst. Mit den mitgelieferten vergoldeten Sonden (abnehmbar) kann der Atlas ESR70 gold den ESR bis zu einer Auflösung von 0,01 Ohm und bis zu 40 Ohm messen. Es kann sogar den ESR von Kondensatoren messen, die sich im Stromkreis befinden. Die Messfühler sind abnehmbar, so dass 2 mm kompatible Messfühler angebracht werden können. Bei verschiedenen ESR-Werten ertönt ein akustisches Warnsignal, so dass Sie viele Tests hintereinander durchführen können, ohne auf das Display schauen zu müssen. Der ESR70 berücksichtigt automatisch den kapazitiven Blindwiderstand, so dass der ESR auch bei Kondensatoren mit niedrigem Wert (bis zu 0,3 uF) genau gemessen werden kann. Features Verwendet eine einzelne AAA-Alkalizelle (im Lieferumfang enthalten). Alphanumerisches LCD mit Hintergrundbeleuchtung. Automatischer Analysestart, wenn Sie die Sonden anwenden. Automatische Kondensatorentladung durch kontrollierte Entladefunktion. ESR-Messung (und niedriger Gleichstromwiderstand) (auch im Schaltkreis). Kapazitive Reaktanz wird automatisch berücksichtigt, um einen genauen ESR zu gewährleisten. Kapazitätsmessung (bei Prüfung außerhalb des Schaltkreises). Akustische Warnungen für verschiedene ESR-Stufen. Erweiterter ESR-Messbereich bis zu 40 Ohm. Optionale Sondenalternativen einfach zu montieren. Neue gold Features Verbessertes LCD mit besserer Hintergrundbeleuchtung. 10x schnellere Kapazitätsmessung für große Kondensatoren. Erweitertes Benutzeroptionensystem. Neues Triple-Slope-Messsystem, um den Einfluss von Parallelwiderstand und/oder Leckstrom auf Kapazitätsmessungen erheblich zu reduzieren. Viel größerer Kapazitätsmessbereich jetzt 0,3 uF bis 90.000 uF (vorher 1 uF bis 22.000 uF). Technische Daten Analyzertyp ESR und Kapazität Komponententypen Kondensatoren (>0,3 uF) ESR-Bereich 0,00 Ohm bis 40,0 Ohm ESR-Auflösung Ab 0,01 Ohm In-Circuit-Verwendung Nur ESR Kapazitätsbereich 0,3 uF bis 90000 uF Batterietyp 1,5-V-Alkali-AAA-Zelle (im Lieferumfang enthalten). Lebensdauer normalerweise 1500 Operationen Anzeigetyp Alphanumerisches LCD (mit Hintergrundbeleuchtung) Lieferumfang Widerstandsmessgerät der äquivalenten Serie ESR70 Extra lange und besonders flexible Prüfkabel (450 mm silikonummanteltes Kabel) 2 mm vergoldete Stecker und Buchsen mit abnehmbaren vergoldeten Krokodilklemmen Umfassende bebilderte Bedienungsanleitung AAA-Alkalizelle Downloads Datasheet (EN) User Guide (DE)

Lesen (+) (–)

A fantastic dual instrument pack featuring the Atlas DCA Semiconductor Analyser and the Atlas LCR Passive Component Analyser. Housed in a robust padded case, complete with spare battery, user guide and space for accessories.The LCR40 (for Inductors, Capacitors and Resistors) is ideal for the hobbyist and professional alike. The DCA55 (for most semiconductors) provides fast component identification, pinout identification and wide component support.LCR40:Handheld LCR analyser providing measurements for inductance, capacitance and resistance. The component type is automatically detected for you, just connect and press "test". The test frequency is automatically selected to provide the best measurement resolution. Test frequencies include DC, 1kHz, 15kHz and 200kHz. Inductance from 1uH to 10uH, minimum resolution of 1uH, typical accuracy of ±1.5% between 100uH and 100mH. Capacitance from 1pF to 10,000uF, minimum resolution of 1pF typical accuracy of ±1.5% between 200pF and 500nF. Resistance from 1R to 2MR, typical accuracy of ±1%. Test frequency is displayed with the measurement. Inductor DC resistance also displayed when testing inductors. Supplied with removable gold plated hook probes, battery and user guide. Compatible with standard 2mm test connectors. Not designed for in-circuit use.• Automatic component type detection: Inductor, Capacitor or Resistor• Automatic test frequency selection: DC, 1kHz, 15kHz and 200kHz• Inductance from 1uH to 10H• Capacitance from 1pF to 10,000uF• Resistance from 1Ohm to 2MOhm• Inductance measurement also shows DC winding resistance• Test frequency displayed for all measurements• Typical accuracy of 1.5% for inductors and capacitors (see spec table for details)• Typical accuracy of 1% for resistors• Test lead complete with gold plated 2mm plugs and sockets• Supplied with removable gold plated hook probesDCA55:Connect any way round to automatically identify and measure a wide range of semiconductor devices. The DCA55 will automatically identify the type of the part, pinout and many component parameters. Components supported include bipolar NPN/PNP transistors, darlingtons, diode-protected transistors, transistors with built-in resistors, enhancement mode MOSFETs, depletion mode MOSFETs, diodes, diode networks, LEDs, 2 and 3 lead bicolour LEDs, JFETs and many more. Further measurements are displayed including transistor gain, leakage current, pn voltage drops, LED voltages, MOSFET threshold voltages and much more. Even if you don't know anything about the part, just connect it in any configuration and the DCA55 will identify the type of part for you and also identify all the leads. Supplied with universal gold plated hook probes, battery and illustrated user guide. Not designed for in-circuit testing.• Automatic pinout detection and identification, connect any way round• Automatic part type identification• Supports semiconductors including transistors, MOSFETs, diodes, LEDs, JFETs and much more• Detection of special component features such as transistors with diodes or transistors with built-in resistors• Transistor gain measurement• Transistor leakage measurement• MOSFET gate threshold measurement• Semiconductor voltage drop measurement• Supplied with gold plated red/green/blue universal hook probesItems included:• LCR40• DCA55• Extra GP23 Battery• Dual Carry Case

Lesen (+) (–)

Der Peak Atlas ZEN50 ist ideal zum Testen von Zenerdioden (einschließlich Lawinendioden), Transientenunterdrückern, LEDs und LED-Strängen. Es erzeugt konstante Stromimpulse (wählbar zwischen 2 mA, 5 mA, 10 mA und 15 mA) bei Spannungen von 0 V bis 50 V. So können sogar Hochspannungs-Zener oder Hochspannungs-LED-Stränge getestet werden. Prüfströme werden in schmalen Impulsen zugeführt, um sicherzustellen, dass die zu prüfende Komponente eine konstante Temperatur behält. Die Spannung des Teils wird auf dem Bildschirm zusammen mit dem Prüfstrom und einem Maß für den Steilheitswiderstand des Bauteils (auch als dynamische Impedanz bezeichnet) angezeigt. Technische Daten Analyzertyp Zener, LEDs, TVS usw Testströme 2mA, 5mA, 10mA, 15mA Spannungsbereich 0,00 bis 50,00 V Neigungswiderstandsbereich 0 bis 8000 Ohm Akku-Typ Einzelnes AAA (im Lieferumfang enthalten). Die Lebensdauer beträgt normalerweise 1400 Operationen Testmethode Dreifachimpuls-Burst bei 10pps (typisch) Testen Sie den aktuellen Arbeitszyklus 3% Anzeigetyp Alphanumerisches LCD (mit Hintergrundbeleuchtung) Lieferumfang Peak Atlas ZEN50 Zenerdioden-Analyzer Angepasste flexible Messleitungen mit vergoldeten Krokodilen Umfangreiche bebilderte Bedienungsanleitung AAA-Alkalibatterie Downloads Datenblatt (EN) Benutzerhandbuch (DE)

Lesen (+) (–)

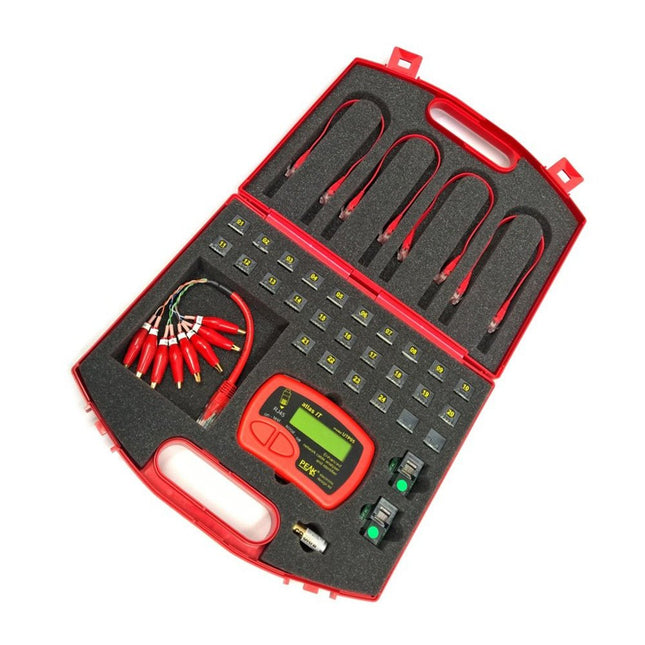

Peak UTP05E ist ein umfassender CAT 5/5e/6-Netzwerkkabel-Analyzer mit hervorragendem Zubehör. Einfach zu bedienen und sehr schnell. Identifiziert automatisch den Kabeltyp (Straight Through, Crossover, Token Ring usw.) und überprüft alle Verbindungen. Störungen werden übersichtlich auf dem Bildschirm angezeigt und erklärt. Das Atlas IT-Team weist Sie sogar in die Konfektionierung von Standard- und Spezialkabeln mit Angabe der Aderfarben ein. Der Anzeigetyp ist ein alphanumerisches LCD (nicht hintergrundbeleuchtet). Features Automatische Verbindungsmustererkennung. Schnelle Beurteilung aller 8 Adern in Ihrem Kabel. Identifiziert fehlende Verbindungen, kurzgeschlossene Verbindungen oder falsche Verbindungen. Zeigt die Identitätsnummer der „identifizierten“ Abschlusswiderstände an, um eine einfache Prüfung und Identifizierung mehrerer Kabelstrecken zu ermöglichen. Kann gängige Kabelfarbcodes anzeigen, um Ihnen bei der Konfektionierung von Kabeln zu helfen. Lieferumfang UTP05-Instrument 2 Miniatur-Abschlusswiderstände zum Einstecken in ein anderes Ende der Kabelstrecke. 4 kurze Patchkabel zum Testen von Patchpanels und Wandsteckdosen. 24 gekennzeichnete Miniatur-Abschlusswiderstände, ideal zum Testen und Identifizieren mehrerer Kabelstrecken. Paar RJ11-zu-RJ45-Adapter zum einfachen Testen von RJ11-basierten Verkabelungen. RJ45-auf-8-fach-vergoldeter Krokodiladapter zum Testen nicht abgeschlossener Kabel. Ausführliches gedrucktes Benutzerhandbuch, komplett mit farbigem Ethernet-Verkabelungsdiagramm für gängige Kabelkonfigurationen. Alkalibatterie installiert und eine Ersatz-Alkalibatterie. Alles wird in einer robusten, gepolsterten Tragetasche geliefert. Technische Daten Kategorie Cat 5, 5e, 6 (UTP) Verbindungstyp RJ45-Stecker oder -Buchse (RJ11 über mitgeliefertes Adapterset) Leitungen getestet 8 Leitungen (Abschirmung nicht getestet) Max. Kabellänge 150 Meter (500 Fuß) Prüfspannung ±5V Prüfstrom ±2,5 mA Temperaturbereich 10°C bis 50°C Batteriebetriebsreichweite 7 V bis 13 V Akku-Typ GP23, L1128, MN21, V23 (12 V Alkaline) Instrumentenabmessungen 103 x 70 x 20 mm Abmessungen des Terminators 18 x 15 x 14 mm Downloads Datasheet (EN) User Guide (DE) Common Ethernet Wiring Diagrams Avoid socket damage

Lesen (+) (–)
