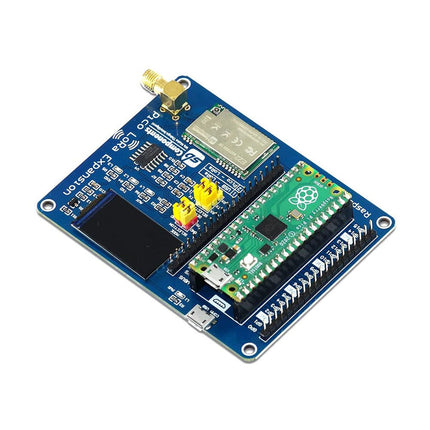

SB Components Raspberry Pi Pico LoRa-Erweiterung (EU868)

  • HerstellerSB Components

Beschreibung

Die Pico LoRa Expansion ist eine Datenübertragungsplatine mit geringem Stromverbrauch und verfügt über einen integrierten CH340-USB-zu-UART-Wandler, einen Spannungspegelumsetzer (74HC125V), einen E22-900T22S/E22-400T22S-SMA-Antennenanschluss, der das 868-MHz-Frequenzband abdeckt, einen integrierten 1,14-Zoll-LCD-Bildschirm, einen IPEX-Antennenanschluss und eine LoRa-Spread-Spectrum-Modulationstechnologie mit automatischer Mehrstufenwiederholung. Die Pico LoRa Expansion wurde entwickelt, um eine Datenübertragung von bis zu 5 km über den seriellen Anschluss zu ermöglichen.

Mit der LoRa-Spreizspektrum-Modulationstechnologie der neuen Generation kann ein Benutzer die Daten einfach bei geringem Stromverbrauch übertragen. Die E22-900T22S Pico LoRa-Erweiterung unterscheidet sich vom normalen LoRa durch eine längere Kommunikationsentfernung, einen geringeren Stromverbrauch mit besserer Sicherheit und einem Anti-Inferenz-System. Die USB-UART-Kommunikation von Pico LoRa ermöglicht die direkte Kommunikation mit einem Desktop/Laptop ohne Verwendung von Raspberry Pi Pico.

LoRa ist die Abkürzung für Long-Range, die auf einer Technik namens Spread-Spectrum-Technik läuft, die von der Chirp-Spread-Spectrum-Technologie (CSS) stammt und Informationen unter Verwendung der breitbandigen, linear frequenzmodulierten Chirp-Impulse codiert.

Features

  • Eingebautes 1,14"-LCD
  • Spannungspegelumsetzer (74HC125V)
  • Kommunikationsreichweite bis zu 5 km
  • Unterstützt die automatische Wiederholung, um länger zu übertragen
  • Geringer Stromverbrauch
  • Hochgradig gesichert
  • Zur Bewertung der Signalqualität mit dem RSSI oder "Received Signal Strength Indicator"
  • Wireless-Parameterkonfigurationsunterstützung
  • Unterstützung für Festkommaübertragung
  • SMA- und IPEX-Antennenanschluss
  • USB-zu-LoRa- und Pico-zu-LoRa-Kommunikation über UART
  • Kommt mit Entwicklungsressourcen und Handbuch
  • LED-Anzeigen:
    • RXD/TXD: UART RX/TX-Anzeige
    • AUX: Zusatzanzeige
    • PWR: Betriebsanzeige
  • Seriell/USB-Auswahljumper:
    • A: USB zu UART zur Steuerung des LoRa-Moduls über USB
    • B: Steuern Sie das LoRa-Modul über Raspberry Pi Pico
  • Jumper zur Auswahl des Daten-/Befehlsmodus:
    • Short M0, short M1: Übertragungsmodus
    • Short M0, open M1: Konfigurationsmodus
    • Open M0, short M1: WOR-Modus
    • Open M0, open M1: Tiefschlafmodus

Lieferumfang

  • 1x Raspberry Pi Pico LoRa Expansion (868 MHz)
  • 1x Antenne

Hinweis: Raspberry Pi Pico ist normalerweise nicht enthalten.

Downloads

Produktformular

Die Pico LoRa Expansion ist eine Datenübertragungsplatine mit geringem Stromverbrauch und verfügt über einen integrierten CH340-USB-zu-UART-Wandler, einen Spannungspegelumsetzer (74HC125V), einen... Weiterlesen

Keine Bewertungen

€ 64,95 inkl. MwSt.
Mitglieder € 58,46

    • Heute verschicken? Innerhalb von Apr 16, 2024 17:00:00 +0200 bestellen

    Details

    SKU: 20096
    EAN: SKU21628

    Beschreibung

    Die Pico LoRa Expansion ist eine Datenübertragungsplatine mit geringem Stromverbrauch und verfügt über einen integrierten CH340-USB-zu-UART-Wandler, einen Spannungspegelumsetzer (74HC125V), einen E22-900T22S/E22-400T22S-SMA-Antennenanschluss, der das 868-MHz-Frequenzband abdeckt, einen integrierten 1,14-Zoll-LCD-Bildschirm, einen IPEX-Antennenanschluss und eine LoRa-Spread-Spectrum-Modulationstechnologie mit automatischer Mehrstufenwiederholung. Die Pico LoRa Expansion wurde entwickelt, um eine Datenübertragung von bis zu 5 km über den seriellen Anschluss zu ermöglichen.

    Mit der LoRa-Spreizspektrum-Modulationstechnologie der neuen Generation kann ein Benutzer die Daten einfach bei geringem Stromverbrauch übertragen. Die E22-900T22S Pico LoRa-Erweiterung unterscheidet sich vom normalen LoRa durch eine längere Kommunikationsentfernung, einen geringeren Stromverbrauch mit besserer Sicherheit und einem Anti-Inferenz-System. Die USB-UART-Kommunikation von Pico LoRa ermöglicht die direkte Kommunikation mit einem Desktop/Laptop ohne Verwendung von Raspberry Pi Pico.

    LoRa ist die Abkürzung für Long-Range, die auf einer Technik namens Spread-Spectrum-Technik läuft, die von der Chirp-Spread-Spectrum-Technologie (CSS) stammt und Informationen unter Verwendung der breitbandigen, linear frequenzmodulierten Chirp-Impulse codiert.

    Features

    • Eingebautes 1,14"-LCD
    • Spannungspegelumsetzer (74HC125V)
    • Kommunikationsreichweite bis zu 5 km
    • Unterstützt die automatische Wiederholung, um länger zu übertragen
    • Geringer Stromverbrauch
    • Hochgradig gesichert
    • Zur Bewertung der Signalqualität mit dem RSSI oder "Received Signal Strength Indicator"
    • Wireless-Parameterkonfigurationsunterstützung
    • Unterstützung für Festkommaübertragung
    • SMA- und IPEX-Antennenanschluss
    • USB-zu-LoRa- und Pico-zu-LoRa-Kommunikation über UART
    • Kommt mit Entwicklungsressourcen und Handbuch
    • LED-Anzeigen:
      • RXD/TXD: UART RX/TX-Anzeige
      • AUX: Zusatzanzeige
      • PWR: Betriebsanzeige
    • Seriell/USB-Auswahljumper:
      • A: USB zu UART zur Steuerung des LoRa-Moduls über USB
      • B: Steuern Sie das LoRa-Modul über Raspberry Pi Pico
    • Jumper zur Auswahl des Daten-/Befehlsmodus:
      • Short M0, short M1: Übertragungsmodus
      • Short M0, open M1: Konfigurationsmodus
      • Open M0, short M1: WOR-Modus
      • Open M0, open M1: Tiefschlafmodus

    Lieferumfang

    • 1x Raspberry Pi Pico LoRa Expansion (868 MHz)
    • 1x Antenne

    Hinweis: Raspberry Pi Pico ist normalerweise nicht enthalten.

    Downloads
