Dieses RC522-RFID-Kit enthält ein 13,56-MHz-RF-Lesemodul, das einen RC522-IC und zwei S50-RFID-Karten verwendet, um Sie beim Erlernen und Hinzufügen des 13,56-MHz-RF-Übergangs zu Ihrem Projekt zu unterstützen. Der MF RC522 ist ein hochintegriertes Übertragungsmodul für die kontaktlose Kommunikation bei 13,56 MHz. Der RC522 unterstützt den ISO 14443A/MIFARE-Modus. Das Modul verwendet SPI zur Kommunikation mit Mikrocontrollern. In der Open-Hardware-Community gibt es bereits viele Projekte, die die RC522 - RFID-Kommunikation mit Arduino nutzen. Merkmale Betriebsstrom: 13-26 mA/DC 3,3 V Leerlaufstrom: 10-13 mA/DC 3,3 V Strom im Ruhezustand: Spitzenstrom: Betriebsfrequenz: 13,56 MHz Unterstützte Kartentypen: mifare1 S50, mifare1 S70, MIFARE Ultralight, Mifare Pro, MIFARE DESFire Umgebungsbedingungen Betriebstemperatur: -20-80 Grad Celsius Umgebungstemperatur bei Lagerung: -40-85 Grad Celsius Relative Luftfeuchtigkeit: relative Luftfeuchtigkeit 5% -95% Leserabstand: ≥50 mm/1.95' (Mifare 1) Modulgröße: 40×60 mm/1.57*2.34' Modul-Schnittstellen SPI Parameter Datenübertragungsrate: maximal 10 Mbit/s Lieferumfang 1x RFID-RC522 Modul 1x Standard S50 Blankokarte 1x S50-Spezialkarte (wie durch die Form des Schlüsselrings angezeigt) 1x Gerader Stift 1x Gebogener Stift Downloads Arduino Library MFRC522 Datasheet MFRC522_ANT Mifare S50

Lesen (+) (–)

Dieses LR1302-Modul ist ein LoRaWAN-Gateway-Modul der neuen Generation. Es verfügt über ein Mini-PCIe-Formfaktor-Design und zeichnet sich durch geringen Stromverbrauch und hohe Leistung aus. Basierend auf dem LoRaWA-Basisbandchip SX1302 von Semtech Network bietet das Gateway-Modul LR1302 Gateway-Produkten potenzielle Kapazität für die drahtlose Übertragung über große Entfernungen. Im Vergleich zu den vorherigen LoRa-Chips SX1301 und SX1308 weist der SX1302-Chip eine höhere Empfindlichkeit, einen geringeren Stromverbrauch und eine niedrigere Betriebstemperatur auf. Es unterstützt die 8-Kanal-Datenübertragung, verbessert die Kommunikationseffizienz und -kapazität und unterstützt die Verbindung und Datenübertragung mehrerer Geräte. Es sind zwei Antennenschnittstellen reserviert, eine zum Senden und Empfangen von LoRa-Signalen und eine U.FL-Schnittstelle (IPEX) zur unabhängigen Übertragung. Es verfügt außerdem über eine Metallabschirmung zum Schutz vor externen Störungen und zur Bereitstellung einer zuverlässigen Kommunikationsumgebung. Der LR1302 wurde speziell für den IoT-Bereich entwickelt und eignet sich für eine Vielzahl von IoT-Anwendungen. Ob in Smart Cities, Landwirtschaft, Industrieautomation oder anderen Bereichen – das LR1302-Modul sorgt für zuverlässige Verbindungen und effiziente Datenübertragung. Features Verwendet den Semtech SX1302-Basisband-LoRa-Chip mit extrem geringem Stromverbrauch und hervorragender Leistung Der Mini-PCIe-Formfaktor und das kompakte Design erleichtern die Integration in verschiedene Gateway-Geräte, eignen sich für Anwendungsszenarien mit begrenztem Platzangebot und bieten flexible Bereitstellungsoptionen. Unterstützt die 8-Kanal-Datenübertragung und sorgt für eine effizientere Kommunikationseffizienz und -kapazität Die extrem niedrige Betriebstemperatur macht eine zusätzliche Kühlung überflüssig und reduziert die Größe des LoRaWAN-Gateways. Verwendet das SX1250 TX/RX-Frontend mit einer Empfindlichkeit von bis zu -139 dBm@SF12; Sendeleistung bis zu 26 dBm bei 3,3 V Technische Daten Frequenz 863-870 MHz (EU868) Chipsatz Semtech SX1302 Chip Empfindlichkeit -125 dBm bei 125K/SF7-139 dBm bei 125K/SF12 TX-Leistung 26 dBm (mit 3,3-V-Stromversorgung) Bandbreite 125/250/500 kHz Kanal 8 Kanäle LEDs Leistung: GrünKonfiguration: RotTX: GrünRX: Blau Formfaktor Mini PCIe, 52-poliger Golden Finger Stromverbrauch (SPI-Version) Standby: 7,5 mATX-Maximalleistung: 415 mARX: 40 mA Stromverbrauch (USB-Version) Standby: 20 mATX-Maximalleistung: 425 mARX: 53 mA LBT (Listen Before Talk) Unterstützung Antennenanschluss U.FL Betriebstemperatur -40 bis 85°C Abmessungen (B x L) 30 x 50,95 mm Hinweis LR1302 LoRaWAN Gateway Modul ist nicht inbegriffen. Downloads Wiki SX1302 Datasheet Schematic Diagram

Lesen (+) (–)

Merkmale NFC-Chipmaterial: PET + Ätzantenne Chip: NTAG216 (kompatibel mit allen NFC-Telefonen) Frequenz: 13,56 MHz (Hochfrequenz) Lesezeit: 1 - 2 ms Speicherkapazität: 888 Byte Lese- und Schreibvorgänge: > 100.000 Mal Leseabstand: 0 - 5 mm Datenaufbewahrung: > 10 Jahre NFC-Chipgröße: Durchmesser 30 mm Berührungslos, keine Reibung, geringe Ausfallrate, geringe Wartungskosten Leserate, Verifizierungsgeschwindigkeit, die effektiv Zeit sparen und die Effizienz verbessern kann Wasserdicht, staubdicht, vibrationshemmend Keine Stromversorgung mit Antenne, eingebetteter Verschlüsselungssteuerungslogik und Kommunikationslogikschaltung Inbegriffen 1x NFC-Sticker (6-Farben-Set)

Lesen (+) (–)

LWL01 wird mit einer CR2032-Knopfbatterie betrieben und kann bei guter LoRaWAN-Netzwerkabdeckung bis zu 12.000 Uplink-Pakete übertragen (basierend auf SF 7, 14 dB). Bei schlechter LoRaWAN-Netzwerkabdeckung können ~ 1.300 Uplink-Pakete übertragen werden (basierend auf SF 10, 18,5 B). Das Designziel für eine Batterie beträgt bis zu 2 Jahre. Der Benutzer kann die CR2032-Batterie zur Wiederverwendung einfach austauschen. Der LWL01 sendet regelmäßig Daten jeden Tag sowie bei Wasserleckereignissen. Außerdem werden die Zeiten von Wasserleckereignissen gezählt und die Dauer des letzten Wasserlecks berechnet. Jeder LWL01 ist mit einem Satz eindeutiger Schlüssel für die LoRaWAN-Registrierung vorinstalliert. Registrieren Sie diese Schlüssel beim lokalen LoRaWAN-Server und er stellt nach dem Einschalten automatisch eine Verbindung her. Merkmale LoRaWAN v1.0.3 Klasse A SX1262 LoRa-Kern Wasserleckerkennung CR2032-Batteriebetrieben AT-Befehle zum Ändern von Parametern Uplink in regelmäßigen Abständen und Wasserleck-Ereignis Downlink zum Ändern der Konfiguration Anwendungen Drahtlose Alarm- und Sicherheitssysteme Haus- und Gebäudeautomation Industrielle Überwachung und Steuerung

Lesen (+) (–)

Merkmale Dual-Core 64-Bit RISC-V RV64IMAFDC (RV64GC) CPU / 400 MHz (normal) Duale unabhängige FPU mit doppelter Präzision 8 MB On-Chip-SRAM mit 64 Bit Breite Neuronaler Netzwerkprozessor (KPU) / 0,8 Tops Feldprogrammierbares IO-Array (FPIOA) AES, SHA256-Beschleuniger Direct Memory Access Controller (DMAC) Micropython-Unterstützung Unterstützung der Firmware-Verschlüsselung Onboard-Hardware: Blitz: 16M Kamera: OV7740 2x Knöpfe Statusanzeige-LED Externer Speicher: TF-Karte/Micro SD Schnittstelle: HY2.0/kompatibel mit GROVE Anwendungen Gesichtserkennung/-erkennung Objekterkennung/-klassifizierung Ermitteln Sie die Größe und Koordinaten des Ziels in Echtzeit Erhalten Sie den Typ des erkannten Ziels in Echtzeit Formerkennung, Videorecorder Inbegriffen 1x UNIT-V (einschließlich 20 cm 4P-Kabel und USB-C-Kabel)

Lesen (+) (–)

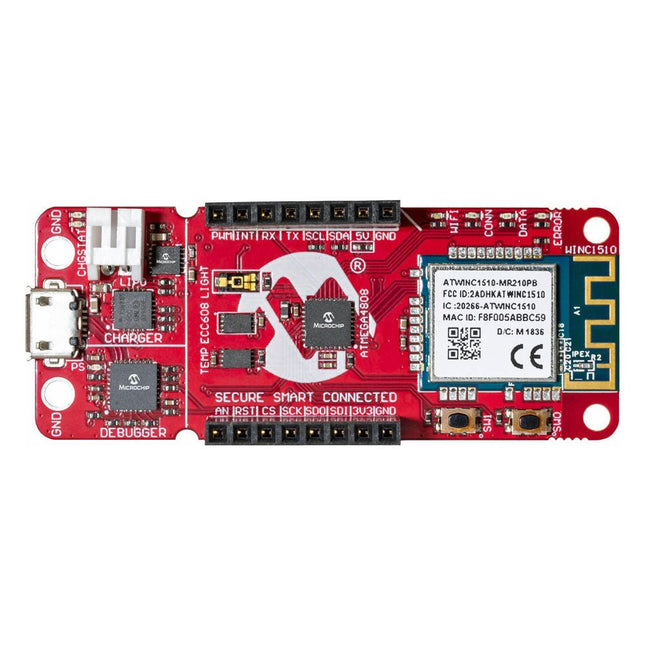

Das AVR-IoT WA-Entwicklungsboard kombiniert einen leistungsstarken ATmega4808 AVR MCU, einen ATECC608A CryptoAuthentication™ Secure Element IC und den vollständig zertifizierten ATWINC1510 Wi-Fi-Netzwerkcontroller – was die einfachste und effektivste Möglichkeit bietet, Ihre eingebettete Anwendung mit Amazon Web Services zu verbinden ( AWS). Das Board verfügt außerdem über einen integrierten Debugger und erfordert keine externe Hardware zum Programmieren und Debuggen der MCU. Im Auslieferungszustand ist auf der MCU ein Firmware-Image vorinstalliert, mit dem Sie mithilfe der integrierten Temperatur- und Lichtsensoren schnell eine Verbindung zur AWS-Plattform herstellen und Daten an diese senden können. Sobald Sie bereit sind, Ihr eigenes benutzerdefiniertes Design zu erstellen, können Sie mithilfe der kostenlosen Softwarebibliotheken in Atmel START oder MPLAB Code Configurator (MCC) ganz einfach Code generieren. Das AVR-IoT WA-Board wird von zwei preisgekrönten integrierten Entwicklungsumgebungen (IDEs) unterstützt – Atmel Studio und Microchip MPLAB X IDE – und gibt Ihnen die Freiheit, mit der Umgebung Ihrer Wahl Innovationen zu entwickeln. Merkmale ATmega4808 Mikrocontroller Vier Benutzer-LEDs Zwei mechanische Tasten mikroBUS-Header-Footprint TEMT6000 Lichtsensor MCP9808 Temperatursensor ATECC608A CryptoAuthentication™-Gerät WINC1510 WiFi-Modul Onboard-Debugger Auto-ID zur Platinenidentifizierung in Atmel Studio und Microchip MPLAB Eine grüne Betriebs- und Status-LED auf der Platine Programmieren und Debuggen Virtueller COM-Port (CDC) Zwei DGI GPIO-Leitungen USB- und batteriebetrieben Integriertes Li-Ion/LiPo-Akkuladegerät

Lesen (+) (–)

Challenger RP2040 LoRa ist ein Arduino/CircuitPython-kompatibles Mikrocontroller-Board im Adafruit Feather-Format, das auf dem Raspberry Pi Pico (RP2040)-Chip basiert. Der Transceiver verfügt über ein LoRa-Langstreckenmodem, das Spread-Spectrum-Kommunikation über große Entfernungen und hohe Störfestigkeit bei minimalem Stromverbrauch ermöglicht. LoRa Das integrierte LoRa-Modul (RFM95W) kann mit einem kostengünstigen Kristall und einer kostengünstigen Stückliste eine Empfindlichkeit von über -148 dBm erreichen. Die hohe Empfindlichkeit in Kombination mit dem integrierten +20-dBm-Leistungsverstärker ergibt ein branchenführendes Link-Budget und ist somit optimal für jede Anwendung, die Reichweite oder Robustheit erfordert. LoRa bietet außerdem erhebliche Vorteile sowohl bei der Blockierung als auch bei der Selektivität gegenüber herkömmlichen Modulationstechniken und löst den traditionellen Design-Kompromiss zwischen Reichweite, Störfestigkeit und Energieverbrauch. Der RFM95W ist über den SPI-Kanal 1 und einige GPIOs, die für die Signalisierung erforderlich sind, mit dem RP2040 verbunden. Ein U.FL-Anschluss dient zum Anschließen Ihrer LoRa-Antenne an die Platine. Maximales Link-Budget von 168 dB +20 dBm – 100 mW konstanter HF-Ausgang vs. V-Versorgung +14 dBm Hochleistungs-PA Programmierbare Bitrate bis zu 300 kbps Hohe Empfindlichkeit: bis zu -148 dBm Kugelsicheres Frontend: IIP3 = -12,5 dBm Ausgezeichnete Blockierimmunität Niedriger RX-Strom von 10,3 mA, 200 nA Registererhaltung Vollständig integrierter Synthesizer mit einer Auflösung von 61 Hz FSK-, GFSK-, MSK-, GMSK-, LoRaTM- und OOK-Modulation Eingebauter Bitsynchronisator zur Taktwiederherstellung Präambelerkennung 127 dB Dynamikbereich RSSI Automatische HF-Erkennung und CAD mit ultraschnellem AFC Paket-Engine bis zu 256 Bytes mit CRC Technische Daten Mikrocontroller RP2040 von Raspberry Pi (133 MHz Dual-Core Cortex-M0) SPI Zwei SPI-Kanäle konfiguriert (zweiter SPI mit RFM95W verbunden) I²C Ein I²C-Kanal konfiguriert UART Ein UART-Kanal konfiguriert Analogeingänge 4 analoge Eingangskanäle Funkmodul RFM95W von Hope RF Flash-Speicher 8 MB, 133 MHz SRAM-Speicher 264 KB (aufgeteilt in 6 Bänke) USB 2.0-Controller Bis zu 12 MBit/s volle Geschwindigkeit (integriertes USB 1.1 PHY) JST-Batterieanschluss 2,0 mm Teilung LiPo-Ladegerät an Bord 450 mA Standard-Ladestrom Abmessungen 51 x 23 x 3,2 mm Gewicht 9 g Downloads Datasheet Design files

Lesen (+) (–)

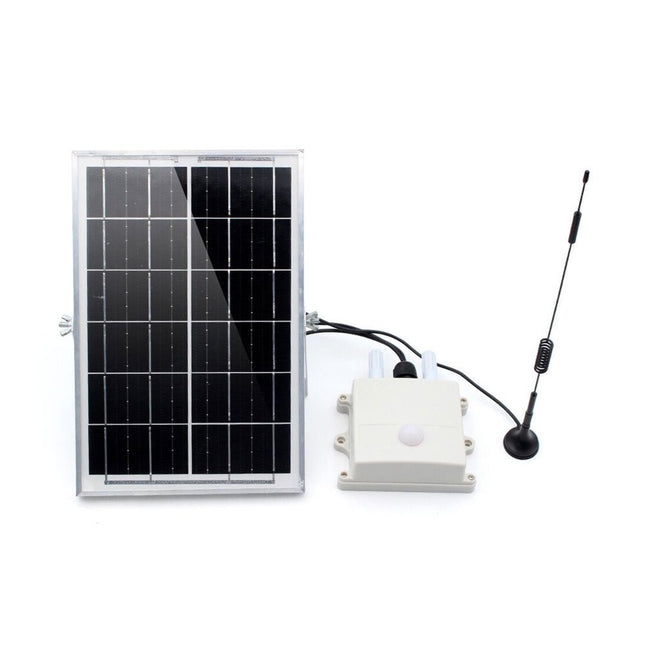

Dieser Luftmonitor wird speziell zur Überwachung von Gewächshäusern verwendet. Es erkennt: Lufttemperatur & Luftfeuchtigkeit CO2-Konzentration Lichtintensität Übertragen Sie anschließend die Daten per LoRa P2P an den LoRa-Empfänger (auf Ihrem Schreibtisch im Raum), damit der Benutzer den Feldstatus überwachen oder für eine Langzeitanalyse aufzeichnen lassen kann. Dieses Modul überwacht den Gewächshausfeldstatus und sendet alle Sensordaten regelmäßig über LoRa P2P im Jason-Format. Dieses LoRa-Signal kann vom Makerfabs LoRa-Empfänger empfangen und somit auf dem PC angezeigt/aufgezeichnet/analysiert werden. Der Überwachungsname/Datenzyklus kann mit einem Telefon eingestellt werden, sodass er einfach in die Datei implementiert werden kann. Dieser Luftwächter wird von einem internen LiPo-Akku gespeist, der über ein Solarpanel aufgeladen wird, und kann mit der Standardeinstellung (Zyklus 1 Stunde) mindestens 1 Jahr lang verwendet werden. Features ESP32S3-Modul an Bord mit WLAN und Bluetooth Bereit zum Gebrauch: Schalten Sie es direkt ein, um es zu verwenden Modulname/Signalintervall einfach per Telefon einstellbar IP68 wasserdicht Temperatur: -40°C~80°C, ±0,3 Luftfeuchtigkeit: 0–100% Feuchtigkeit CO2: 0~1000 ppm Lichtintensität: 1-65535 lx Kommunikationsentfernung: Lora: >3 km 1000-mAh-Akku, integriertes Ladegerät-IC Solarpanel 6 W: Stellen Sie sicher, dass das System funktioniert. Downloads Manual BH1750 Datasheet SGP30 Datasheet

Lesen (+) (–)

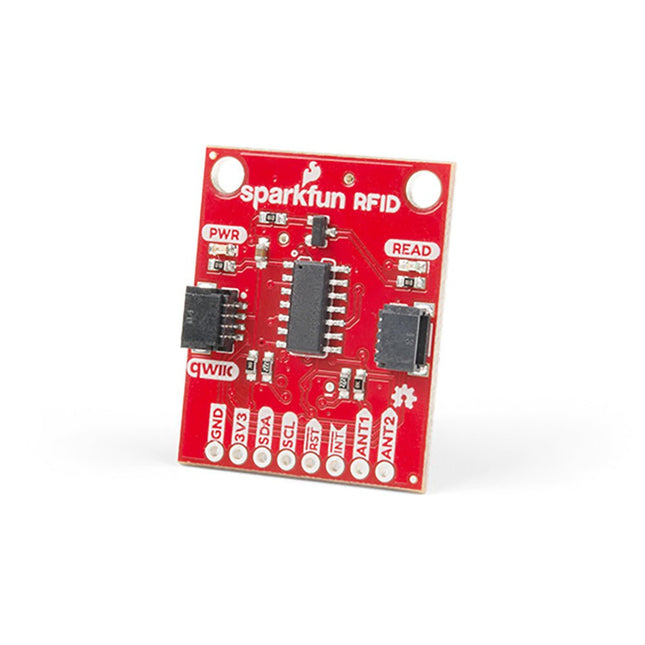

Stecken Sie ein Lesegerät in die Header, verwenden Sie ein Qwiic-Kabel, scannen Sie Ihren 125kHz-ID-Tag, und die eindeutige 32-Bit-ID wird auf dem Bildschirm angezeigt. Das Gerät kommt mit einer Lese-LED und einem Summer, aber keine Sorge, es gibt einen Jumper, den Sie schneiden können, um den Summer zu deaktivieren, wenn Sie wollen. Durch die Verwendung von SparkFuns praktischem Qwiic-System ist kein Löten erforderlich, um das Gerät mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. Der Qwiic RFID nutzt den integrierten ATtiny84A, um die sechs Byte lange ID Ihrer 125kHz-RFID-Karte zu erfassen, mit einem Zeitstempel zu versehen und auf einen Stapel zu legen, der bis zu 20 eindeutige RFID-Scans auf einmal speichert. Diese Informationen sind mit einigen einfachen I2C-Befehlen leicht abrufbar.

Lesen (+) (–)

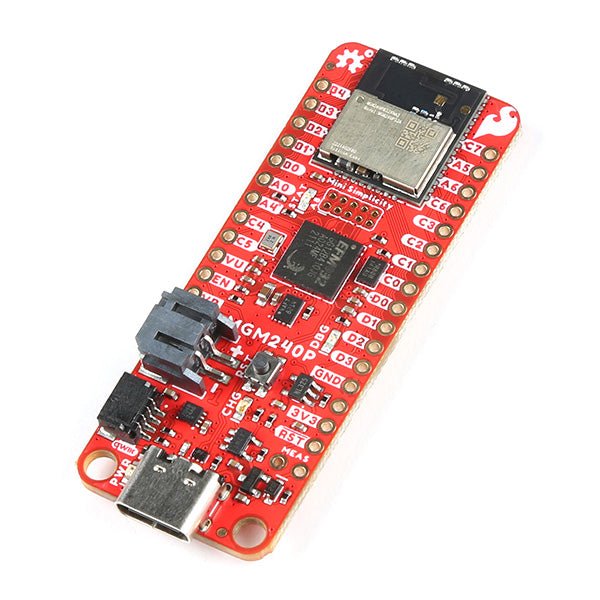

Das SparkFun Thing Plus Matter ist das erste leicht zugängliche Board seiner Art, das Matter und das Qwiic-Ökosystem von SparkFun für die schnelle Entwicklung und das Prototyping von Matter-basierten IoT-Geräten kombiniert. Das drahtlose MGM240P-Modul von Silicon Labs bietet sichere Konnektivität sowohl für 802.15.4 mit Mesh-Kommunikation (Thread) als auch für Bluetooth Low Energy 5.3-Protokolle. Das Modul ist bereit für die Integration in das IoT-Protokoll Matter von Silicon Labs für die Heimautomatisierung . Was ist Matter? Einfach ausgedrückt ermöglicht Matter einen zuverlässigen Betrieb zwischen Smart-Home-Geräten und IoT-Plattformen ohne Internetverbindung, sogar von verschiedenen Anbietern. Auf diese Weise ist Matter in der Lage, zwischen großen IoT-Ökosystemen zu kommunizieren, um ein einziges drahtloses Protokoll zu erstellen, das einfach, zuverlässig und sicher zu verwenden ist. Das Thing Plus Matter (MGM240P) enthält Qwiic- und LiPo-Batterieanschlüsse und mehrere GPIO-Pins, die sich per Software vollständig multiplexen lassen. Das Board verfügt über das Einzelzellen-LiPo-Ladegerät MCP73831 sowie die Ladezustandsanzeige MAX17048 zum Laden und Überwachen einer angeschlossenen Batterie. Außerdem ist ein µSD-Kartensteckplatz für externe Speicheranforderungen integriert Das drahtlose MGM240P-Modul basiert auf dem drahtlosen EFR32MG24-SoC mit einem 32-Bit-ARM-Cortext-M33-Core-Prozessor mit 39 MHz, 1536 KB Flash-Speicher und 256 KB RAM. Das MGM240P arbeitet mit gängigen 802.15.4-Wireless-Protokollen (Matter, ZigBee und OpenThread) sowie Bluetooth Low Energy 5.3. Das MGM240P unterstützt Secure Vault von Silicon Labs für Thread-Anwendungen. Technische Daten MGM240P Wireless-Modul Basierend auf dem EFR32MG24 Wireless SoC 32-Bit-ARM-M33-Core-Prozessor (@ 39 MHz) 1536 KB Flash-Speicher 256 KB Arbeitsspeicher Unterstützt mehrere 802.15.4-Wireless-Protokolle (ZigBee und OpenThread) Bluetooth Low Energy 5.3 Matter-ready Secure Vault-Unterstützung Eingebaute Antenne Thing Plus Formfaktor (federkompatibel): Abmessungen: 5,8 x 2,3 cm (2,30 x 0,9") 2 Befestigungslöcher: 4-40 Schrauben kompatibel 21 GPIO-PTH-Ausbrüche Alle Stifte haben vollständige Multiplexing-Fähigkeit durch Software SPI-, I²C- und UART-Schnittstellen werden standardmäßig auf beschriftete Pins abgebildet 13 GPIO (6 als analog gekennzeichnet, 7 als GPIO gekennzeichnet) Alle funktionieren entweder als GPIO oder analog Eingebauter Digital-Analog-Wandler (DAC) USB-C-Anschluss 2-poliger JST-LiPo-Akkuanschluss für einen LiPo-Akku (nicht im Lieferumfang enthalten) 4-poliger JST-Qwiic-Anschluss MC73831 Einzelzellen-LiPo-Ladegerät Konfigurierbare Laderate (500 mA Standard, 100 mA alternativ) MAX17048 Einzelzellen-LiPo-Tankanzeige µSD-Kartensteckplatz Geringer Stromverbrauch (15 µA, wenn sich MGM240P im Energiesparmodus befindet) LEDs: PWR – Rote Power-LED CHG – Gelbe Batterieladestatus-LED STAT – Blaue Status-LED Reset-Taste: Physischer Taster Das Reset-Signal kann an A0 gebunden werden, um die Verwendung als Peripheriegerät zu ermöglichen. Downloads Schematic Eagle Files Board Dimensions Hookup Guide Datasheet (MGM240P) Fritzing Part Thing+ Comparison Guide Qwiic Info Page GitHub Hardware Repo

Lesen (+) (–)

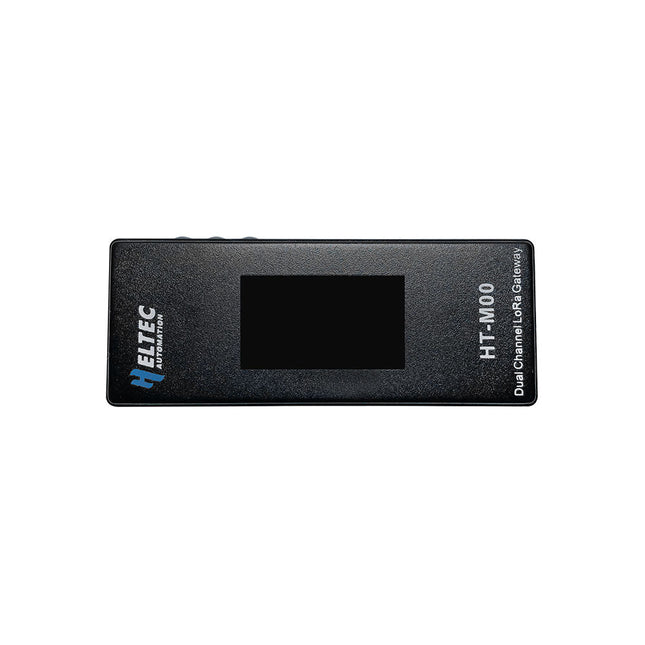

Das HT-M00 ist ein Dual-Channel-Gateway, das speziell für LoRa-Anwendungen der Smart-Familie entwickelt wurde, die mit weniger als 30 LoRa-Knoten arbeiten. Das Gateway basiert auf zwei SX1276-Chips, die von ESP32 gesteuert werden. Um die Überwachung des 125-kHz-Spreizfaktors SF7~SF12 zu ermöglichen, wurde ein Software-Mixer entwickelt, der allgemein als Basisband-Simulationsprogramm bezeichnet wird. Der Software-Mixer ist eine entscheidende Komponente, die es dem HT-M00-Gateway ermöglicht, mit hoher Effizienz zu arbeiten. Es dient zur Simulation von Basisbandsignalen, die dann mit den Hochfrequenzsignalen gemischt werden, um die gewünschte Ausgabe zu erzeugen. Der Software-Mixer wurde mit großer Sorgfalt und Präzision entwickelt und strengen Tests unterzogen, um sicherzustellen, dass er genaue und zuverlässige Ergebnisse liefert. Features ESP32 + SX1276 Emuliert LoRa-Demodulatoren Automatischer adaptiver Spread-Spectrum-Faktor, SF7 bis SF12 für jeden Kanal ist optional Maximale Leistung: 18 ±1dBm Kommunikationsschnittstelle: USB-C Unterstützung für das LoRaWAN Class A-, Class C-Protokoll Technische Daten MCU ESP32-D0WDQ6 LoRa-Chipsatz SX1276 LoRa-Band 863~870 MHz Versorgungsspannung 5 V Empfangsempfindlichkeit -110 dBm bei 300 bps Schnittstelle USB-C Max. Sendeleistung 17dB ±1dB Betriebstemperatur −20~70°C Abmessungen 30 x 76 x 14 mm Lieferumfang 1x HT-M00 2-Kanal LoRa Gateway 1x Wandhalterung 1x USB-C Kabel Downloads Manual Software Documentation

Lesen (+) (–)

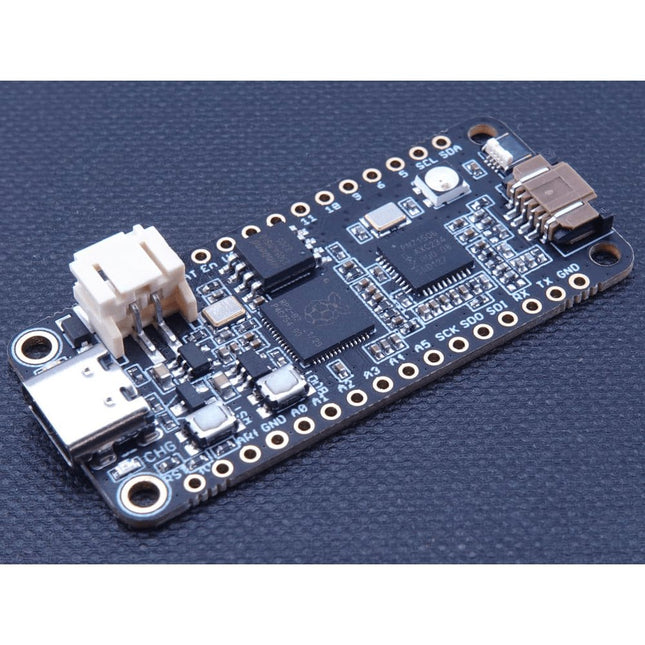

Challenger RP2040 NFC ist ein kleiner Embedded-Computer, der mit einem fortschrittlichen integrierten NFC-Controller (NXP PN7150) im beliebten Adafruit Feather-Formfaktor ausgestattet ist. Es basiert auf einem RP2040-Mikrocontroller-Chip der Raspberry Pi Foundation, einem Dual-Core-Cortex-M0, der mit einer Taktrate von bis zu 133 MHz betrieben werden kann. NFC Der PN7150 ist eine voll ausgestattete NFC-Controllerlösung mit integrierter Firmware und NCI-Schnittstelle, die für kontaktlose Kommunikation bei 13,56 MHz konzipiert ist. Es ist vollständig mit den Anforderungen des NFC-Forums kompatibel und basiert weitgehend auf Erkenntnissen aus früheren NXP-NFC-Gerätegenerationen. Es ist die ideale Lösung für die schnelle Integration der NFC-Technologie in jede Anwendung, insbesondere in kleine eingebettete Systeme, wodurch die Stückliste (BOM) reduziert wird. Das integrierte Design mit vollständiger NFC-Forum-Konformität bietet dem Benutzer alle folgenden Funktionen: Eingebettete NFC-Firmware, die alle NFC-Protokolle als vorintegrierte Funktion bereitstellt. Direkte Verbindung zum Haupthost oder Mikrocontroller über den physischen I²C-Bus und das NCI-Protokoll. Extrem geringer Stromverbrauch im Polling-Loop-Modus. Hocheffiziente integrierte Power-Management-Einheit (PMU), die eine direkte Versorgung über eine Batterie ermöglicht. Technische Daten Mikrocontroller RP2040 von Raspberry Pi (133 MHz Dual-Core Cortex-M0) SPI Ein SPI-Kanal konfiguriert I²C Zwei I²C-Kanäle konfiguriert (dedizierter I²C für den PN7150) UART Ein UART-Kanal konfiguriert Analogeingänge 4 analoge Eingangskanäle NFC-Modul PN7150 von NXP Flash-Speicher 8 MB, 133 MHz SRAM-Speicher 264 KB (aufgeteilt in 6 Bänke) USB 2.0-Controller Bis zu 12 MBit/s Full Speed ​​(integriertes USB 1.1 PHY) JST-Batterieanschluss 2,0 mm Teilung LiPo-Ladegerät an Bord 450 mA Standard-Ladestrom Abmessungen 51 x 23 x 3,2 mm Gewicht 9 g Hinweis: Antenne ist nicht im Lieferumfang enthalten. Downloads Datasheet Quick start example

Lesen (+) (–)

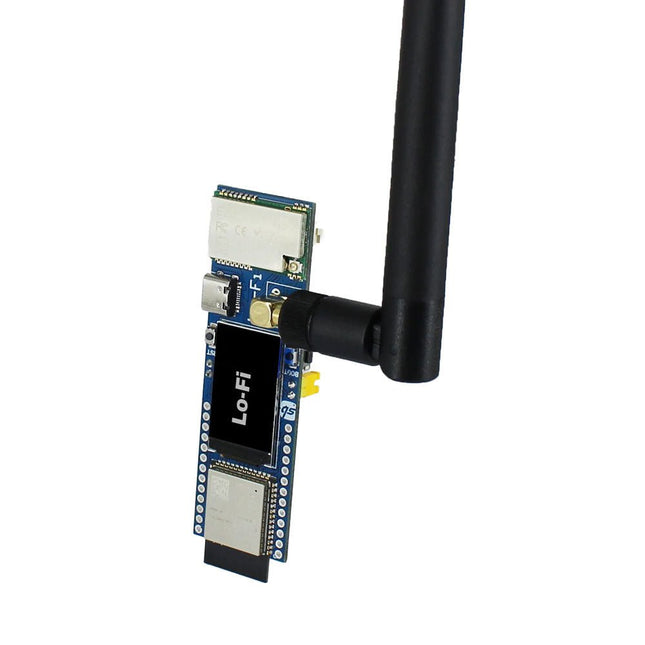

Lo-Fi (ESP32 + LoRa-Kombination) ist die perfekte Lösung für alle, die eine drahtlose Kommunikation über große Entfernungen in einer Vielzahl von Anwendungen mit WiFi-Funktionen aufbauen möchten. LoRa bietet eine außergewöhnliche Reichweite und einfache Konnektivität und ermöglicht Ihnen die nahtlose Kommunikation mit Geräten in einer Entfernung von bis zu 5 m. Geräte bieten neben dem WLAN-Zugang eine effiziente und vertrauenswürdige Wahl für die drahtlose Kommunikation über große Entfernungen, um Internet-Clouds zu verbinden, die sich am besten für Internet-of-Things-Anwendungen eignen und Konnektivität in abgelegenen und anspruchsvollen Umgebungen ermöglichen. Funktionen Gerät mit leistungsstarkem ESP32 S3 WROOM-1, das über einen Xtensa Dual-Core-32-Bit-LX7-Mikroprozessor mit bis zu 240 MHz verfügt Integriertes WLAN & Bluetooth LE für drahtlose Konnektivität Typ-C-Schnittstelle für Programmierung/Stromversorgung 1,14-Zoll-TFT-Display für visuelle Interaktionen GPIO-Breakouts für den Anschluss zusätzlicher Peripheriegeräte Breadboard-kompatibel für einfache DIY-Breadboarding-Projekte 2 separate, vom Benutzer programmierbare Tasten sowie Reset- und Boot-Tasten 3,7-V-Lithiumbatterieanschluss für einen tragbaren Anwendungsfall mit integrierter Ladeoption Verwenden Sie das LoRa-Spreizspektrum der neuen Generation, um eine stabile Kommunikation sicherzustellen Für LoRa höhere Geschwindigkeit und eine größere Datenübertragungsreichweite von bis zu 5 km Anwendungen Internet der Dinge (IoT) Smart Home-Automatisierung Landwirtschaftliche Automatisierung Notfalldienste Umweltüberwachung Industrielle Automatisierung Technische Daten Mikrocontroller: ESP32 S3 WROOM-1 Drahtlose Schnittstelle: WiFi, BLE, LoRa Protokoll: 802.11b/g/n, Bluetooth 5.0 Speichergröße: 16 MB Flash, 384 kB ROM, 8 MB SRAM Versorgungsspannung: 5 V Betriebsspannung: 3,3 V Displaygröße: 1,14 Zoll Anzeigetyp: TFT Anzeigeauflösung: 135 x 240 Pixel Anzeigetreiber: ST7789V Anzeigedarstellung: RGB Anzeigefarbe: 4k/65k/252k Display-Leuchtdichte: 400 Cd/m² Betriebstemperatur: -20 bis 70°C Lagertemperatur: -30 bis 80°C LoRa-Modulspezifikationen: Trägerfrequenz (lizenzfreies ISM): 868 MHz Chip: Basierend auf dem SX1262 RF-Chip Reichweite: 5 km Sendeleistung: 22 dBm Empfangsempfindlichkeit: -147 dBm Datenrate: Bis zu 62,5 kbps Kommunikationsport: UART seriell Downloads Getting started guide Hardware design files Lieferumfang 1x Lo-Fi Board 1x Antenne (868 MHz)

Lesen (+) (–)

Merkmale Wählbares Ausgabeformat: Uart oder Wiegand. 4Pins elektronische Brick-Schnittstelle Hohe Empfindlichkeit Spezifikationen Abmessungen: 44 mm x 24 mm x 9,6 mm Gewicht: 15g Batterie: Ausschließen Spannung: 4,75 V – 5,25 V Arbeitsfrequenz: 125 kHz Erfassungsabstand (maximal): 70 mm TTL-Ausgang: 9600 Baudrate, 8 Datenbits, 1 Stoppbit und kein Prüfbit Wiegand-Ausgabe: 26-Bit-Wiegand-Format, 1 gerades Verifizierungsbit, 24 Datenbits und 1 ungerades Verifizierungsbit

Lesen (+) (–)

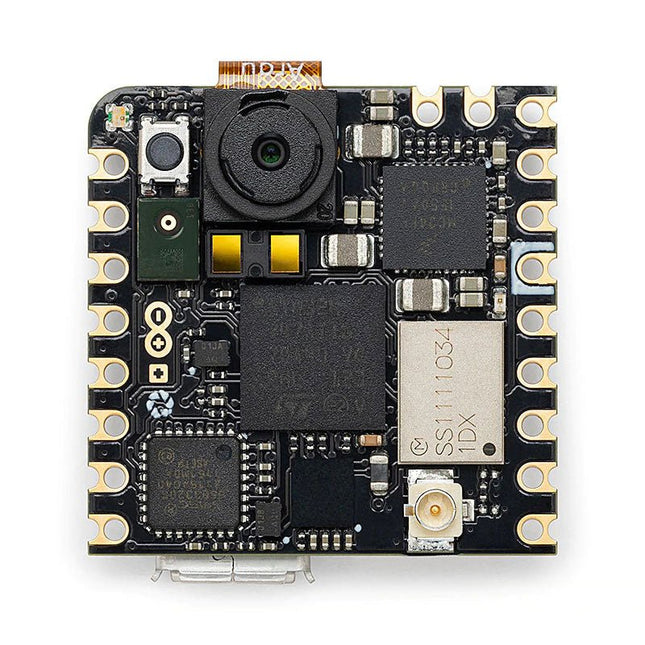

Wollten Sie schon immer ein automatisiertes Haus? Oder einen intelligenten Garten? Mit dem Arduino IoT Cloud kompatiblen Board Nicla Vision können Sie Ihr nächstes smartes Projekt bauen. Sie können Geräte verbinden, Daten visualisieren, Ihre Projekte von überall auf der Welt steuern und teilen. Nicla Vision kombiniert einen leistungsstarken STM32H747AII6 Dual ARM Cortex M7/M4 IC Prozessor mit einer 2 MP Farbkamera, die TinyML unterstützt, sowie einem intelligenten 6-Achsen Bewegungssensor, integriertem Mikrofon und Abstandssensor. Sie können ihn problemlos in jedes Projekt einbinden, da er mit allen Arduino Portenta und MKR-Produkten kompatibel ist, vollständig in OpenMV integriert ist, MicroPython unterstützt und sowohl WiFi als auch Bluetooth Low Energy Konnektivität bietet. Er ist so kompakt – mit seinem Formfaktor von 22,86 x 22,86 mm – dass er in die meisten Szenarien passt und so wenig Energie benötigt, dass er für Standalone-Anwendungen mit einer Batterie betrieben werden kann. All dies macht Nicla Vision zur idealen Lösung für die Entwicklung oder den Prototypenbau mit geräteinterner Bildverarbeitung und maschinellem Sehen an der Schnittstelle, für die Verfolgung von Anlagen, die Objekterkennung, die vorausschauende Wartung und vieles mehr - einfacher und schneller als je zuvor. Trainieren Sie das Erkennen von Details, damit Sie sich auf das große Ganze konzentrieren können. Features Winziger Formfaktor von 22,86 x 22,86 mm Leistungsstarker Prozessor zum Hosten von Intelligenz am Rand Ausgestattet mit einer 2 MP-Farbkamera, die TinyML unterstützt, einem intelligenten 6-Achsen-Bewegungssensor, einem Mikrofon und einem Abstandssensor WLAN- und Bluetooth Low Energy-Konnektivität Unterstützt MicroPython Standalone bei Batteriebetrieb Bestehendes Projekt mit Sensorfunktionen erweitern, MV-Prototyping beschleunigen Alles automatisieren Überprüfen Sie, ob jedes Produkt etikettiert ist, bevor es die Produktionslinie verlässt; Entriegeln Sie Türen nur für autorisiertes Personal und nur, wenn es die PSA korrekt trägt; verwenden Sie KI, um Nicla Vision zu trainieren, regelmäßig analoge Messgeräte zu überprüfen und Messwerte in die Cloud zu übertragen; Bringen Sie ihm bei, durstige Pflanzen zu erkennen und bei Bedarf die Bewässerung einzuschalten.Immer wenn Sie handeln oder eine Entscheidung treffen müssen, lassen Sie Nicla Vision beobachten, entscheiden und für Sie handeln. Fühlen Sie sich gesehen Interagieren Sie mit Kiosken mit einfachen Gesten, schaffen Sie immersive Erlebnisse, arbeiten Sie mit Cobots an Ihrer Seite. Nicla Vision ermöglicht es Computern und intelligenten Geräten, Sie zu sehen, zu erkennen, Ihre Bewegungen zu verstehen und Ihr Leben einfacher, sicherer, effizienter und besser zu machen. Halten Sie die Augen offen Lassen Sie Nicla Vision Ihre Augen sein: Erkennen Sie Tiere auf der anderen Seite der Farm, lassen Sie Ihre Türklingel vom Strand aus beantworten, überprüfen Sie ständig die Vibrationen oder den Verschleiß Ihrer Industriemaschinen. Es ist Ihr immer aktiver, immer präziser Ausguck, wo immer Sie ihn brauchen. Downloads Schematics Datasheet

Lesen (+) (–)

The CubeCell series is designed primarily for LoRa/LoRaWAN node applications. Built on the ASR605x platform (ASR6501, ASR6502), these chips integrate the PSoC 4000 series MCU (ARM Cortex-M0+ Core) with the SX1262 module. The CubeCell series offers seamless Arduino compatibility, stable LoRaWAN protocol operation, and straightforward connectivity with lithium batteries and solar panels. The HTCC-AB02S is a developer-friendly board with an integrated AIR530Z GPS module, ideal for quickly testing and validating communication solutions. Features Arduino compatible Based on ASR605x (ASR6501, ASR6502), those chips are already integrated the PSoC 4000 series MCU (ARM Cortex M0+ Core) and SX1262 LoRaWAN 1.0.2 support Ultra low power design, 21 uA in deep sleep Onboard SH1.25-2 battery interface, integrated lithium battery management system (charge and discharge management, overcharge protection, battery power detection, USB/battery power automatic switching) Good impendence matching and long communication distance Onboard solar energy management system, can directly connect with a 5.5~7 V solar panel Micro USB interface with complete ESD protection, short circuit protection, RF shielding, and other protection measures Integrated CP2102 USB to serial port chip, convenient for program downloading, debugging information printing Onboard 0.96-inch 128x64 dot matrix OLED display, which can be used to display debugging information, battery power, and other information Using Air530 GPS module with GPS/Beidou Dual-mode position system support Specifications Main Chip ASR6502 (48 MHz ARM Cortex-M0+ MCU) LoRa Chipset SX1262 Frequency 863~870 MHz Max. TX Power 22 ±1 dBm Max. Receiving Sensitivity −135 dBm Hardware Resource 2x UART1x SPI2x I²C1x SWD3x 12-bit ADC input8-channel DMA engine16x GPIO Memory 128 Kb FLASH16 Kb SRAM Power consumption Deep sleep 21 uA Interfaces 1x Micro USB1x LoRa Antenna (IPEX)2x (15x 2.54 Pin header) + 3x (2x 2.54 Pin header) Battery 3.7 V lithium battery (power supply and charging) Solar Energy VS pin can be connected to 5.5~7 V solar panel USB to Serial Chip CP2102 Display 0.96" OLED (128 x 64) Operating temperature −20~70°C Dimensions 55.9 x 27.9 x 9.5 mm Included 1x CubeCell HTCC-AB02S Development Board 1x Antenna 1x 2x SH1.25 battery connector Downloads Datasheet Schematic GPS module (Manual) Quick start GitHub

Lesen (+) (–)

Datenerfassung: Sondieren Sie die Umwelt ihres Gerätes mit den integrierten Temperatur-, Feuchtigkeits- und Drucksensoren und sammeln Sie Daten über Bewegungen mit der 6-Achsen-IMU sowie Licht-, Gesten- und Näherungssensorik. Fügen Sie ganz einfach weitere externe Sensoren hinzu, um noch mehr Daten aus verschiedenen Quellen über die integrierten Grove-Anschlüsse (x3) zu erfassen. Datenspeicherung: Erfassen und speichern Sie alle Daten lokal auf einer SD-Karte oder stellen Sie eine Verbindung zur Arduino IoT Cloud her, um die Daten in Echtzeit zu erfassen, zu speichern und zu visualisieren. Datenvisualisierung: Zeigen Sie die Sensormesswerte in Echtzeit auf dem integrierten OLED-Farbdisplay an und erstellen Sie mithilfe der integrierten LEDs und des Summers visuelle oder akustische Ausgaben. Steuerung: Das integrierte Display erlaub eine praktische und direkte Steuerung von elektronischen Kleinspannungsgeräten über die integrierten Relais und die fünf Steuertasten.

Lesen (+) (–)

Haben Sie jemals von einem automatisierten Haus geträumt? Oder einem intelligenten Garten? Nun, mit den Arduino IoT Cloud-kompatiblen Boards ist es ganz einfach. Das bedeutet, dass Sie Geräte verbinden, Daten visualisieren, Ihre Projekte von überall auf der Welt steuern und teilen können. Egal, ob Sie Anfänger oder Profi sind, wir haben eine Vielzahl von Plänen, um sicherzustellen, dass Sie die Funktionen erhalten, die Sie benötigen. Verbinden Sie Ihre Sensoren und Aktuatoren über lange Strecken mit der Kraft des LoRa-Funkprotokolls oder über LoRaWAN-Netzwerke. Das Arduino MKR WAN 1310-Board bietet eine praktische und kostengünstige Lösung, um LoRa-Konnektivität für Projekte mit geringem Stromverbrauch hinzuzufügen. Dieses Open-Source-Board kann mit der Arduino IoT Cloud verbunden werden Besser und effizienter The MKR WAN 1310, brings in a series of improvements when compared to its predecessor, the MKR WAN 1300. While still based on the Microchip SAMD21 low power processor, the Murata CMWX1ZZABZ LoRa module, and the MKR family’s characteristic crypto chip (the ECC508), the MKR WAN 1310 includes a new battery charger, a 2 MByte SPI Flash, and improved control of the board’s power consumption. Der MKR WAN 1310 bringt im Vergleich zu seinem Vorgänger, dem MKR WAN 1300, eine Reihe von Verbesserungen mit sich. Obwohl er immer noch auf dem stromsparenden Microchip SAMD21-Prozessor, dem Murata CMWX1ZZABZ LoRa-Modul und dem charakteristischen Crypto-Chip der MKR-Familie (dem ECC508) basiert, verfügt der MKR WAN 1310 über einen neuen Batterieladeregler, einen 2-MByte-SPI-Flash und eine verbesserte Steuerung des Stromverbrauchs des Boards. Verbesserte Batterieleistung Die neuesten Änderungen haben die Batterielebensdauer des MKR WAN 1310 erheblich verbessert. Bei ordnungsgemäßer Konfiguration liegt der Stromverbrauch jetzt bei nur noch 104 uA! Es ist auch möglich, den USB-Port zur Stromversorgung des Boards (5 V) zu verwenden und das Board mit oder ohne Batterien zu betreiben - die Wahl liegt bei Ihnen Interner Speicher Dank des integrierten 2-MByte-Flashspeichers sind nun Datenprotokollierung und andere OTA-Funktionen (Over The Air) möglich. Mit dieser aufregenden neuen Funktion können Konfigurationsdateien von der Infrastruktur auf das Board übertragen, eigene Skriptbefehle erstellt oder einfach Daten lokal gespeichert werden, um sie zu senden, wenn die Konnektivität am besten ist. Der Crypto-Chip des MKR WAN 1310 sorgt durch die Speicherung von Anmeldedaten und Zertifikaten im eingebetteten sicheren Element für zusätzliche Sicherheit. Diese Funktionen machen es zum perfekten IoT-Knoten und Baustein für IoT-Geräte mit geringem Stromverbrauch und großer Reichweite. Spezifikationen Der Arduino MKR WAN 1310 basiert auf dem SAMD21-Mikrocontroller. Microcontroller SAMD21 Cortex-M0+ 32-Bit Low-Power ARM-MCU (Datenblatt) Funkmodul CMWX1ZZABZ (Datenblatt) Stromversorgung(USB/VIN) 5 V Sicherheits-Element ATECC508 (datasheet) Unterstützte Batterien Wiederaufladbare Li-Ion, oder Li-Po, 1024 mAh mindest Kapazität Betriebsspannung 3.3 V Digital-I/O-Pins 8 PWM-Pins 13 (0 .. 8, 10, 12, 18 / A3, 19 / A4) UART 1 SPI 1 I²C 1 Analog Eingangspins 7 (ADC 8/10/12 bit) Analog Ausgangspins 1 (DAC 10 bit) Externe Unterbrechungen 8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2) DC-Strom pro  I/O-Pin 7 mA CPU-Flash-Speicher 256 KB (intern) QSPI-Flash-Speicher 2 MByte (extern) SRAM 32 KB EEPROM Nein Taktfrequenz 32.768 kHz (RTC), 48 MHz LED_BUILTIN 6 USB Full-Speed USB Gerät und Integrierter Host Antennengewinn 2 dB (mitgelieferte Pentaband-Antenne) Trägerfrequenz 433/868/915 MHz Abmessungen 67.64 x 25 mm Gewicht 32 g Downloads Eagle-Dateien Schaltpläne Fritzing Pinbelegung

Lesen (+) (–)

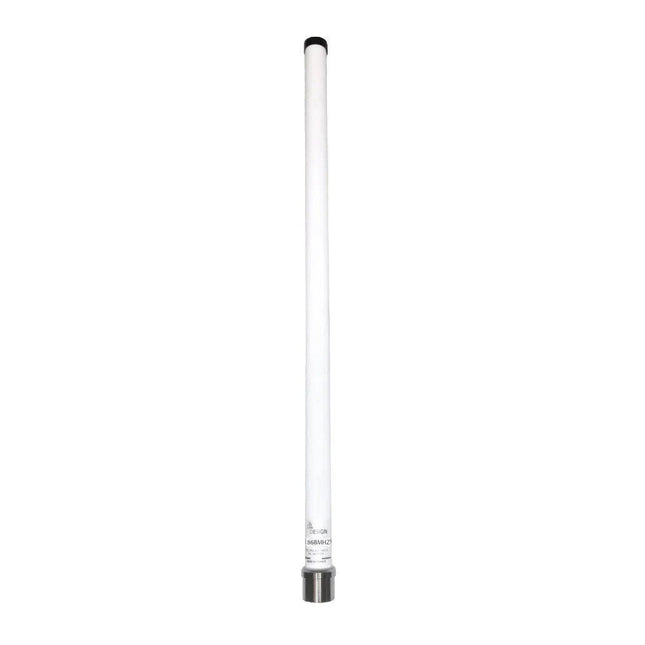

Diese Glasfaser-Außenantenne ist für den Empfang von Signalen im 868-MHz-ISM-Band optimiert und unterstützt Technologien wie Sigfox, LoRa, Mesh Networks und Helium. Die Antenne besteht aus einem Halbwellendipol mit einem Gewinn von 4,4 dBi, der in einem Fiberglas-Radom mit einem Montagesockel aus Aluminium gekapselt ist. Technische Daten Häufigkeit 868-870 MHz Antennentyp Dipol 1/2 Welle Anschluss N female Installationstyp Mastdurchmesser 35-60 mm (Montagehalterung im Lieferumfang enthalten) Gewinn 4,4 dBi SWR ≤1,5 Art der Polarisation Vertikal Maximale Leistung 10 W Impedanz 50 Ohm Abmessungen 52,5 cm Rohrdurchmesser 26 mm Basisantenne 32 mm Betriebstemperatur −30°C bis +60°C Lieferumfang ISM-Band Antenne (868 MHz) Masthalterung (zur Montage an einem Mast mit 35 bis 60 mm Durchmesser)

Lesen (+) (–)

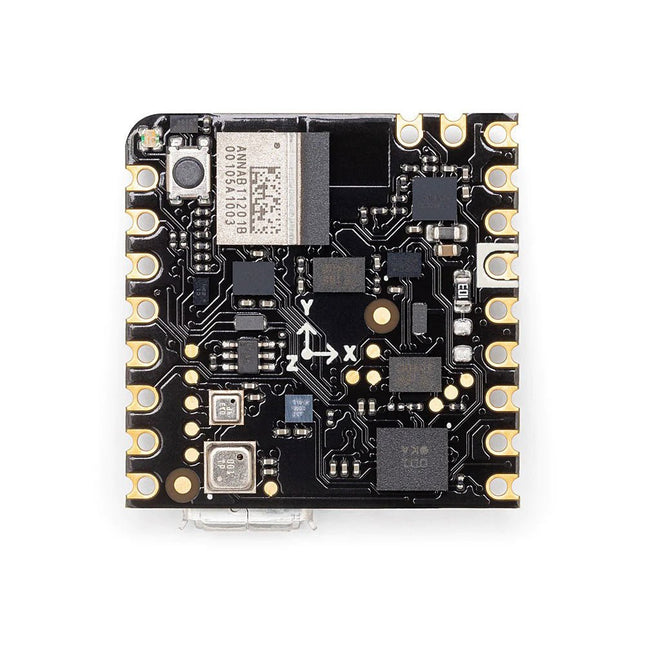

Das Nicla Sense ME ist ein winziges, stromsparendes Werkzeug, das einen neuen Standard für intelligente Sensorlösungen setzt. Mit der einfachen Integration und Skalierbarkeit des Arduino-Ökosystems kombiniert das Board vier hochmoderne Sensoren von Bosch Sensortec: BHI260AP Bewegungssensorsystem mit integrierter KI BMM150 Magnetometer Drucksensor BMP390 BME688 4-in-1-Gassensor mit KI und integrierter Hochlinearität sowie hochpräzisen Druck-, Feuchtigkeits - und Temperatursensoren. Der Arduino Nicla Sense ME ist der bisher kleinste Arduino mit einer Reihe von Sensoren in Industriequalität, die auf einer winzigen Grundfläche untergebracht sind. Messen Sie Prozessparameter wie Temperatur, Feuchtigkeit und Bewegung. Mit einer 9-Achsen-Trägheitsmesseinheit und der Nutzung von Bluetooth Low Energy-Verbindungen kann es Ihnen helfen, Ihr nächstes Bluetooth Low Energy-fähiges Projekt zu erstellen. Entwickeln Sie Ihr eigenes industrietaugliches drahtloses Sensornetzwerk mit den integrierten Bosch-Sensoren BHI260AP, BMP390, BMM150 und BME688. Funktionen Winzige Größe, vollgepackt für diverse Anwendungen Geringer Stromverbrauch Hinzufügen diverser Sensorfunktionen zu bereits bestehenden Projekten Batteriebetrieb zur Nutzung als Standalone-Platine Leistungsstarker Prozessor, der in der Lage ist, Intelligenz am Edge zu betreiben Messen von Bewegungs- und Umgebungsparameter Robuste Hardware, einschließlich industrietauglicher Sensoren mit integrierter KI BLE-Standard zur Verbindung mit professioneller Ausstattung und Unterhaltungselektronik 24/7 ständig aktive Sensordatenverarbeitung bei extrem niedrigem Stromverbrauch Leistungsbeschreibung Mikrocontroller 64 MHz ARM Cortex-M4 (nRF52832) Sensoren BHI260AP – Selbstlernender KI-Smartsensor mit integriertem Beschleunigungssensor und Gyroskop BMP390 – Digitaler Drucksensor BMM150 – Geomagnetischer Sensor BME688 – Digitaler Low-Power-Gas-, Druck-, Temperatur- und Feuchtigkeitssensor mit KI E/A Eingebaute Pins mit folgenden Eigenschaften: 1x I²C-Bus (mit ext. ESLOV-Anschluss) 1x serielle Schnittstelle 1x SPI 2x ADC, programmierbare E/A-Spannung von 1,8-3,3 V Konnektivität Bluetooth 4.2 Spannungsversorgung Micro USB (USB-B), Stecker, 3,7 V Li-Po Akku mit integriertem Ladegerät Memory 512 KB Flash / 64 KB RAM 2 MB SPI Flash als Speicher 2 MB QSPI dediziert für BHI260AP Schnittstelle USB-Schnittstelle mit Debug-Funktionalität Abmessungen 22,86 x 22,86 mm Gewicht 2 g Downloads Datenblatt

Lesen (+) (–)

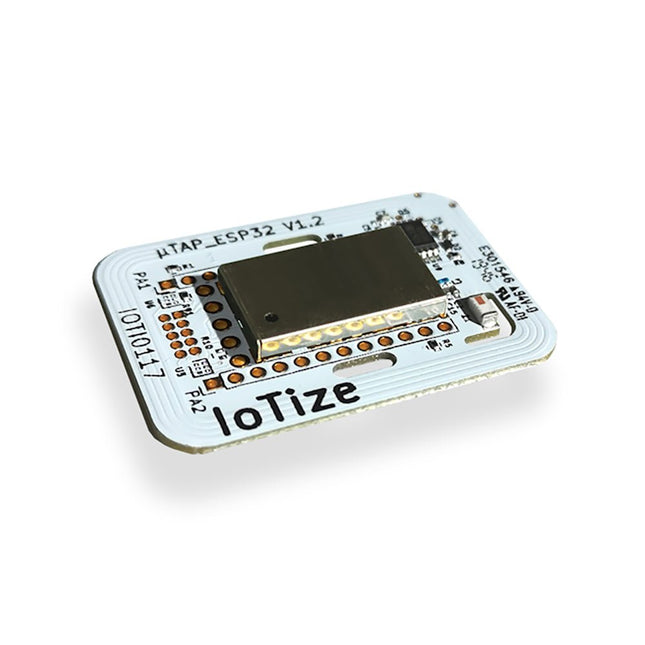

TapNLink-Module bieten drahtlose Schnittstellen zur Verknüpfung elektronischer Systeme mit mobilen Geräten und der Cloud. TapNLink stellt eine direkte Verbindung zum Mikrocontroller des Zielsystems her. Es integriert sich in das Zielsystem und wird von diesem mit Strom versorgt. Alle TapNLink-Produkte lassen sich einfach konfigurieren, um den Zugriff verschiedener Benutzertypen auf Daten im Zielsystem zu steuern. TapNLink ermöglicht die schnelle Erstellung von Human Machine Interfaces (HMI), die auf Android-, iOS- und Windows-Mobilgeräten laufen. HMI-Apps lassen sich leicht an verschiedene Benutzer anpassen und können bereitgestellt und aktualisiert werden, um mit den sich ändernden Systemanforderungen und Benutzerbedürfnissen Schritt zu halten. TapNLink-WLAN-Module können auch so konfiguriert werden, dass sie das Zielsystem dauerhaft mit einem drahtlosen Netzwerk und der Cloud verbinden. Dies ermöglicht eine permanente Protokollierung von Zielsystemdaten und Alarmen. Merkmale Drahtlose Kanäle WLAN 802.11b/g/n Bluetooth Low Energy (BLE 4.2) Near Field Communication (NFC) Typ5-Tag (ISO/IEC 15693) Unterstützte Zielverbindungen: Verbindet sich mit 2 GPIOs des Ziel-Mikrocontrollers und unterstützt: Serielle Schnittstelle mit Software Secure Serial Port (S3P)-Protokoll Serielle Schnittstelle mit ARM SWD-Debug-Protokoll. UART mit Modbus-Protokoll Unterstützung für mobile Plattformen HTML5-Web-Apps (Android, iOS) API für Cordova (Android, iOS, Windows 10) Java (Android, iOS nativ) Auto-App-Generator für Android- und iOS-Handys Sicherheit Konfigurierbare Zugangsprofile Konfigurierbare, verschlüsselte Passwörter AES-128/256 Datenverschlüsselung auf Modulebene Konfigurierbare sichere Kopplung mit NFC Abmessungen: 38 mm x 28 mm x 3 mm Elektrische Eigenschaften Eingangsspannung: 2,3 V bis 3,6 V Energieeffizient: Standby: 100 µA NFC Tx/Rx: 7 mA WLAN-Empfang: 110 mA Wi-Fi-Sende: 280 mA (802.11b) Temperaturbereich: -20 °C bis +55 °C Einhaltung CE (Europa), FCC (USA), IC (Kanada) ERREICHEN RoHS WEEE Bestellinformationen Basisteilenummer: TnL-FIW103 Mindestbestellmenge: 20 Module TapNLink-Module vorqualifiziert, vorprogrammiert und konfigurierbar. Konfigurations- und Testsoftware IoTize Studio Software für HMI auf mobilen Geräten (iOS, Android, Windows 10) IoTize Cloud MQTT-Infrastruktur (Open Source) Weitere Informationen finden Sie im Datenblatt hier .

Lesen (+) (–)

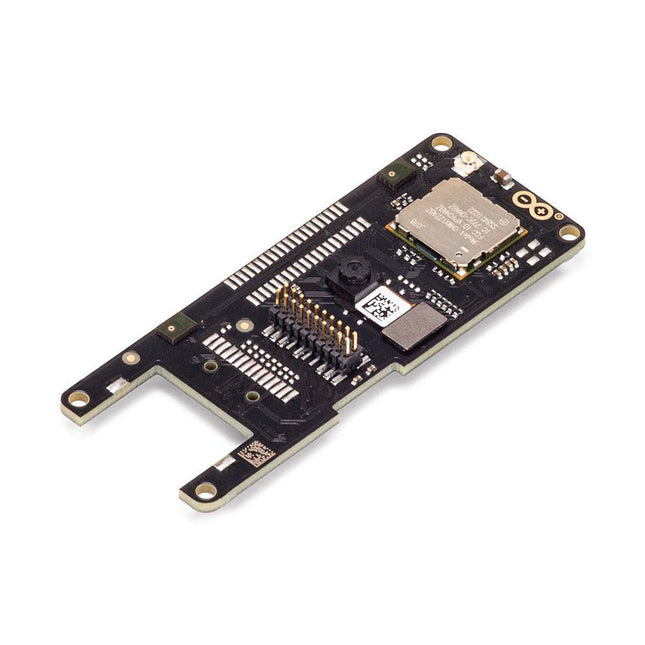

Der Portenta Vision Shield LoRa bietet industrietaugliche Funktionen für Ihren Portenta. Mit diesem Hardware-Add-On können Sie eingebettete Computer-Vision-Anwendungen ausführen, drahtlos über LoRa mit der Arduino Cloud oder Ihrer eigenen Infrastruktur verbunden sein und Ihr System bei der Erkennung von Geräuschen aktivieren. Das Shield enthält: Einen 320x320 Pixel Kamera-Sensor: Nutzen Sie einen der Kerne des Portenta, um Bilderkennungsalgorithmen mit dem OpenMV for Arduino-Editor auszuführen. Long-Range-868/915-MHz-LoRa-Funkverbindung: Verbinden Sie Ihren Portenta H7 mit dem Internet der Dinge bei geringem Stromverbrauch. Zwei eingebaute Mikrofone für die gerichtete Schallerkennung: Erfassen und analysieren Sie Schall in Echtzeit. JTAG-Anschluss: Führen Sie Low-Level-Debugging Ihrer Portenta-Platine oder spezielle Firmware-Updates mit einem externen Programmierer durch. SD-Kartensteckplatz: Speichern Sie Ihre erfassten Daten auf der Karte oder lesen Sie Konfigurationsdateien aus. Das Vision Shield LoRa wurde für die Verwendung mit dem Arduino Portenta H7 entwickelt. Die Portenta-Boards verfügen über Multicore-32-Bit-ARM-Cortex-Prozessoren, die mit Hunderten von Megahertz laufen, sowie Megabyte an Programmspeicher und RAM. Portenta-Boards verfügen über WiFi und Bluetooth. Spezifikationen Kamera Kameramodul Himax HM-01B0(Herstellerseite) Auflösung 320 x 320 aktive Pixelauflösung mit Unterstützung für QVGA Bildsensor Hochempfindliche 3,6 μ BrightSense-Pixeltechnologie Mikrofon 2x MP34DT05 (Datenblatt) Konnektivität 868/915 MHz ABZ-093 LoRa-Modul mit ARM Cortex-M0+(Datenblatt) Abmessungen 66 x 25 mm Gewicht 8 g Downloads Datenblatt Schaltpläne
