Beschreibung

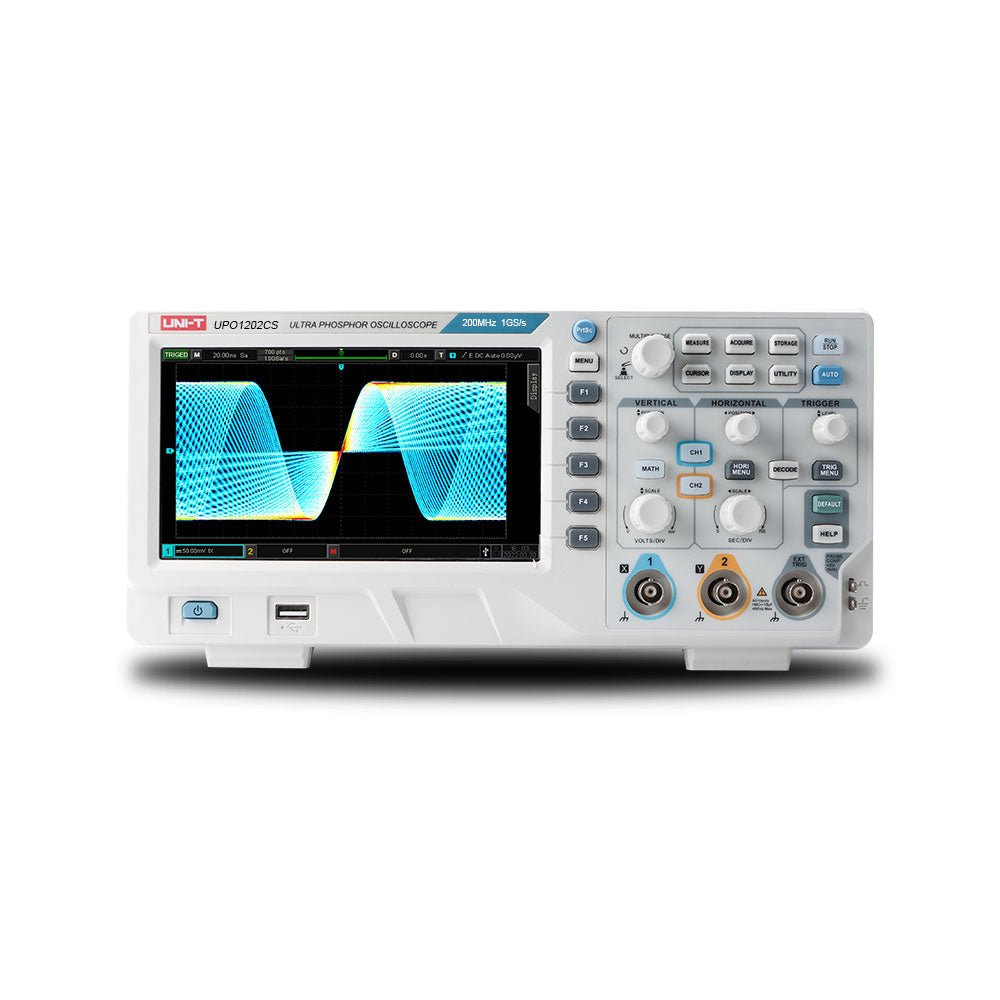

UNI-T UPO1202CS ist ein multifunktionales, kostengünstiges 2-Kanal-Digital-Phosphor-Oszilloskop mit 200 MHz Bandbreite und 1 GSa/s Abtastrate. Es kann in großem Umfang in den Bereichen elektronisches und elektrisches Design, Debugging, Bildung und Industriedesign eingesetzt werden.
Die UPO1000CS-Serie nutzt parallele digitale Signalverarbeitungstechnologie, die die Datenverarbeitungsgeschwindigkeit und die Wellenformerfassungsrate erheblich verbessert. Die ursprüngliche Ultra Phosphor-Technologie kann den kumulativen Effekt des getesteten Signals als vielschichtiges Nachleuchten darstellen. Im Vergleich zu herkömmlichen digitalen Speicheroszilloskopen können digitale Phosphor-Oszilloskope dreidimensionale Wellenformdaten zu Amplitude, Zeit und Signalintensität darstellen. Die Fast Acquire-Technologie kann ungewöhnliche Ereignisse wie Video, Jitter, Rauschen und Runt-Signale genau erfassen.
Technische Daten
| | UPO1102CS | UPO1202CS |
| Bandbreite | 100 MHz | 200 MHz |
| Analoge Kanäle | 2 | 2 |
| Abtastrate | 1 GSa/s | 1 GSa/s |
| Speichertiefe | 56 Mpts pro Kanal | 56 Mpts pro Kanal |
| Anstiegszeit | ≤3,5ns | ≤1,8ns |
| Erfassungsrate | 500.000 wfms/s | 500.000 wfms/s |
| Wellenform-Aufzeichnung | 100.000 Bilder | 100.000 Bilder |
Features
- 7' WVGA (800 x 480) TFT-LCD
- Ultra-Phosphor-Superfluoreszenz-Display-Effekt, bis zu 256 Graustufen der Anzeige
- Unterstützt RS232-, I²C-, SPI-, CAN- und LIN-Trigger
- Innovative RS232-, I²C-, SPI-, CAN- und LIN-Hardware-Dekodierung
- Vertikale Skala: 1 mV/Teilung-20 V/Teilung
- Geringes Hintergrundrauschen: <100 μVrms
- Erweiterte FFT-Funktion mit 1M Punkten. Unterstützt Frequenzeinstellung, Wasserfalldiagramm, Erkennungseinstellung und Marker-Messung etc.
- 36 Arten von Wellenformparametern können automatisch gemessen werden
- Umfangreiche Triggerfunktionen (Flanke, Pulsbreite, Video, Steigung, Lauf, Überschwingen, Verzögerung, Timeout, Dauer, Setup und Hold, Nth Edge und Pattern Trigger)
- Multi-Scopes unterstützen unabhängige Zweikanal-Trigger-Fluoreszenzanzeige
- Unabhängiger 7-Bit-Hardware-Frequenzzähler mit mehreren Kanälen
- DVM unterstützt unabhängige Zweikanal-AC- und DC-Echt-Effektivwertmessungen
- Arithmetische Funktionen für Wellenformen (FFT, +, -, ×, ÷, digitale Filterung, logische Operationen und erweiterte Operationen)
- Umfangreiche Schnittstellen: USB-Host, USB-Gerät, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail)
- Unterstützt SCPI-programmierbare Instrumenten-Standardbefehle
- Unterstützung von WEB-Zugang und Steuerung
