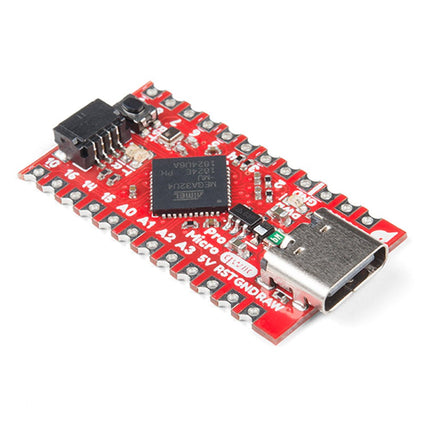

SparkFun Qwiic Pro Micro - USB-C (ATmega32U4)

  • HerstellerSparkFun

Beschreibung

Dieses winzig kleine Board beherrscht all die netten Arduino-Tricks, die Sie kennen: neun Kanäle mit 10-Bit-ADC, fünf PWM-Pins, 12 DIOs sowie die seriellen Hardware-Anschlüsse Rx und Tx. Mit einer Betriebsspannung von 5 V und 16 MHz wird dieses Board Sie sehr an Ihre anderen Lieblings-Arduino-kompatiblen Boards erinnern, aber dieser kleine Kerl kann so ziemlich überall eingesetzt werden. Es ist ein Spannungsregler an Bord, so dass es eine Spannung bis zu 6 VDC annehmen kann. Wenn Sie das Board mit ungeregelter Spannung versorgen, achten Sie darauf, dass Sie den "RAW"-Pin nicht an VCC anschließen.

Der Reset-Taster hat den Vorteil, dass man das Board schnell zurücksetzen oder in den Bootloader-Modus versetzen kann, ohne ein Stück des Jumper-Drahtes herausnehmen zu müssen. Der USB-Micro-B-Stecker wurde durch den USB-Typ-C-Stecker ersetzt.

Die Durchgangslöcher sind mit Pads versehen.

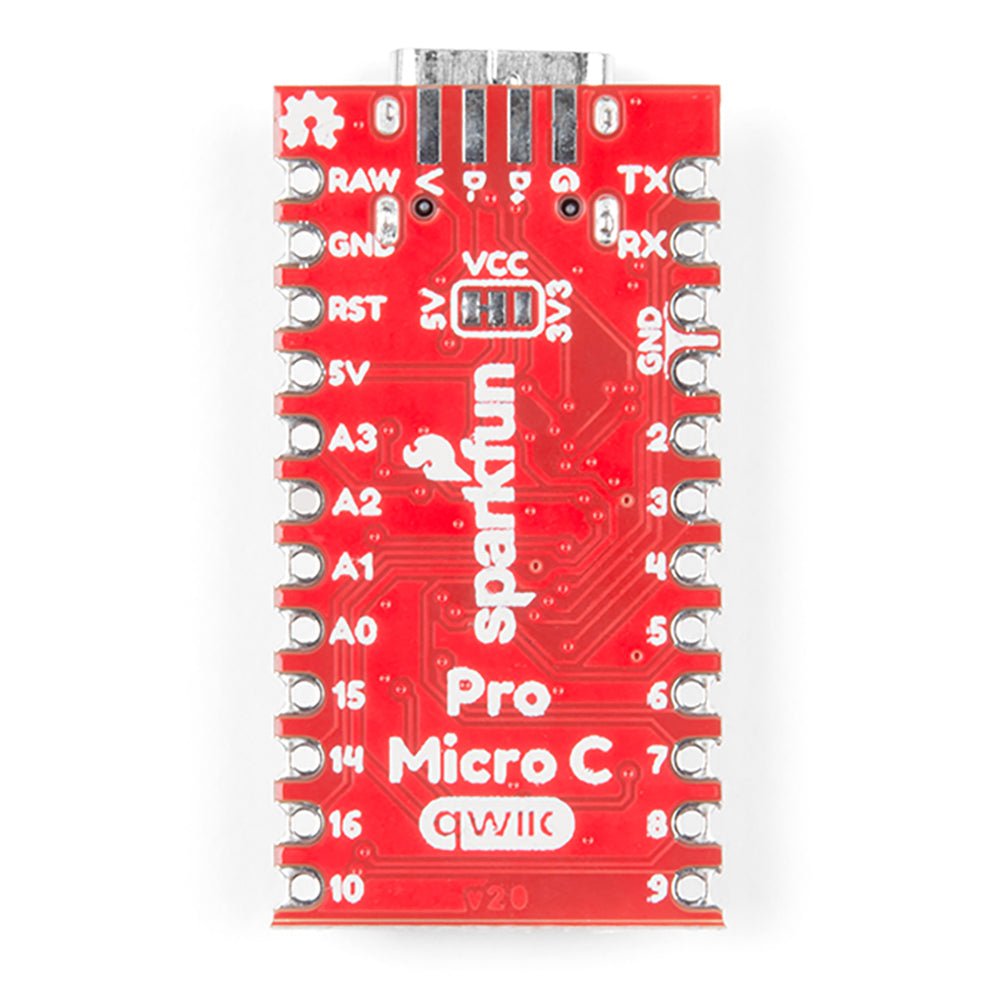

Die Through-Hole-Pads haben für jeden Pin wulstige Kanten, um ein niedrigeres Profil in Ihren Projekten zu erreichen, falls Sie sich entscheiden, es in eine andere Baugruppe während der Produktion einzubauen. Schließlich befindet sich auf der Unterseite des Boards ein Qwiic-Anschluss, um Qwiic-fähige I2C-Geräte einfach in Ihre Projekte einzubinden!

Features

  • ATmega32U4 läuft mit 5 V / 16 MHz
  • AP2112 3,3 V Spannungsregler
  • Unterstützt unter Arduino IDE v1.0.1+
  • On-Board-USB-C-Anschluss für die Programmierung
  • PTH Pads w/ Castellated Edges
  • 9 x 10-Bit-ADC-Pins
  • 12 x digitale E/As (5 sind PWM-fähig)
  • Hardware Serielle Anschlüsse
    • UART (d.h. Rx und Tx)
    • Qwiic-Anschluss für I2C
    • SPI
  • Kleines Arduino-kompatibles Board
  • Rückstelltaste
  • Abmessungen: 1.3in x 0.7in
Produktformular

Dieses winzig kleine Board beherrscht all die netten Arduino-Tricks, die Sie kennen: neun Kanäle mit 10-Bit-ADC, fünf PWM-Pins, 12 DIOs... Weiterlesen

Keine Bewertungen

€ 24,95 inkl. MwSt.
Mitglieder € 22,46

    • Heute verschicken? Innerhalb von Apr 14, 2024 17:00:00 +0200 bestellen

    Details

    SKU: 19598
    EAN: DEV-15795

    Beschreibung

    Dieses winzig kleine Board beherrscht all die netten Arduino-Tricks, die Sie kennen: neun Kanäle mit 10-Bit-ADC, fünf PWM-Pins, 12 DIOs sowie die seriellen Hardware-Anschlüsse Rx und Tx. Mit einer Betriebsspannung von 5 V und 16 MHz wird dieses Board Sie sehr an Ihre anderen Lieblings-Arduino-kompatiblen Boards erinnern, aber dieser kleine Kerl kann so ziemlich überall eingesetzt werden. Es ist ein Spannungsregler an Bord, so dass es eine Spannung bis zu 6 VDC annehmen kann. Wenn Sie das Board mit ungeregelter Spannung versorgen, achten Sie darauf, dass Sie den "RAW"-Pin nicht an VCC anschließen.

    Der Reset-Taster hat den Vorteil, dass man das Board schnell zurücksetzen oder in den Bootloader-Modus versetzen kann, ohne ein Stück des Jumper-Drahtes herausnehmen zu müssen. Der USB-Micro-B-Stecker wurde durch den USB-Typ-C-Stecker ersetzt.

    Die Durchgangslöcher sind mit Pads versehen.

    Die Through-Hole-Pads haben für jeden Pin wulstige Kanten, um ein niedrigeres Profil in Ihren Projekten zu erreichen, falls Sie sich entscheiden, es in eine andere Baugruppe während der Produktion einzubauen. Schließlich befindet sich auf der Unterseite des Boards ein Qwiic-Anschluss, um Qwiic-fähige I2C-Geräte einfach in Ihre Projekte einzubinden!

    Features

    • ATmega32U4 läuft mit 5 V / 16 MHz
    • AP2112 3,3 V Spannungsregler
    • Unterstützt unter Arduino IDE v1.0.1+
    • On-Board-USB-C-Anschluss für die Programmierung
    • PTH Pads w/ Castellated Edges
    • 9 x 10-Bit-ADC-Pins
    • 12 x digitale E/As (5 sind PWM-fähig)
    • Hardware Serielle Anschlüsse
      • UART (d.h. Rx und Tx)
      • Qwiic-Anschluss für I2C
      • SPI
    • Kleines Arduino-kompatibles Board
    • Rückstelltaste
    • Abmessungen: 1.3in x 0.7in
