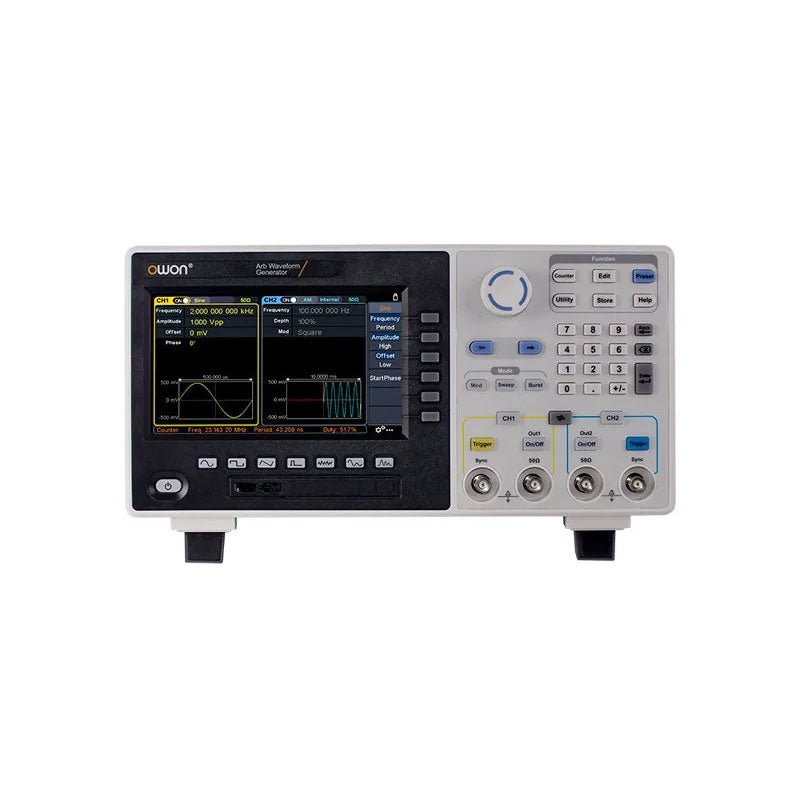

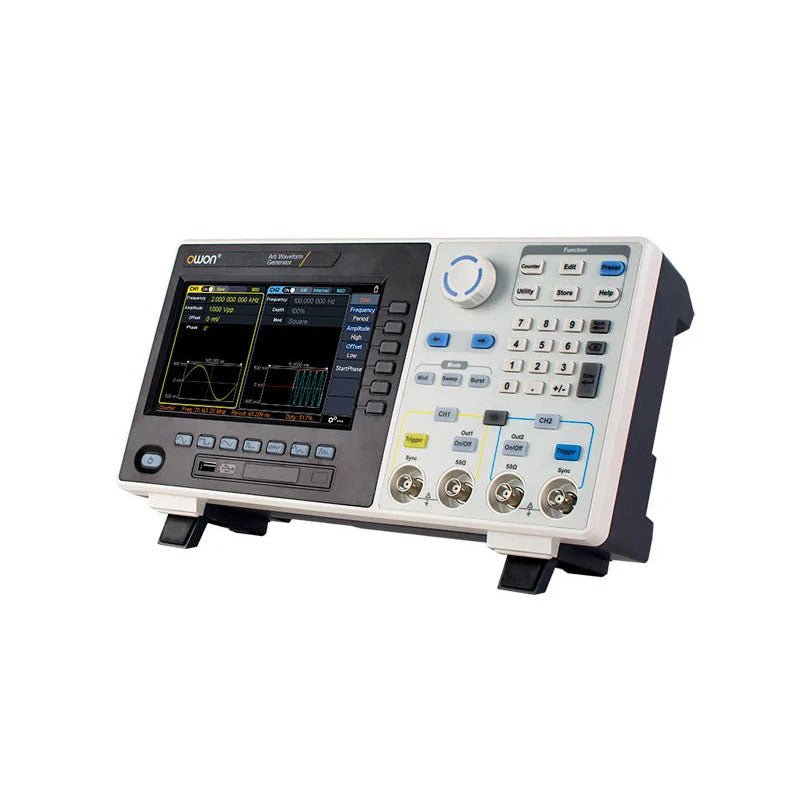

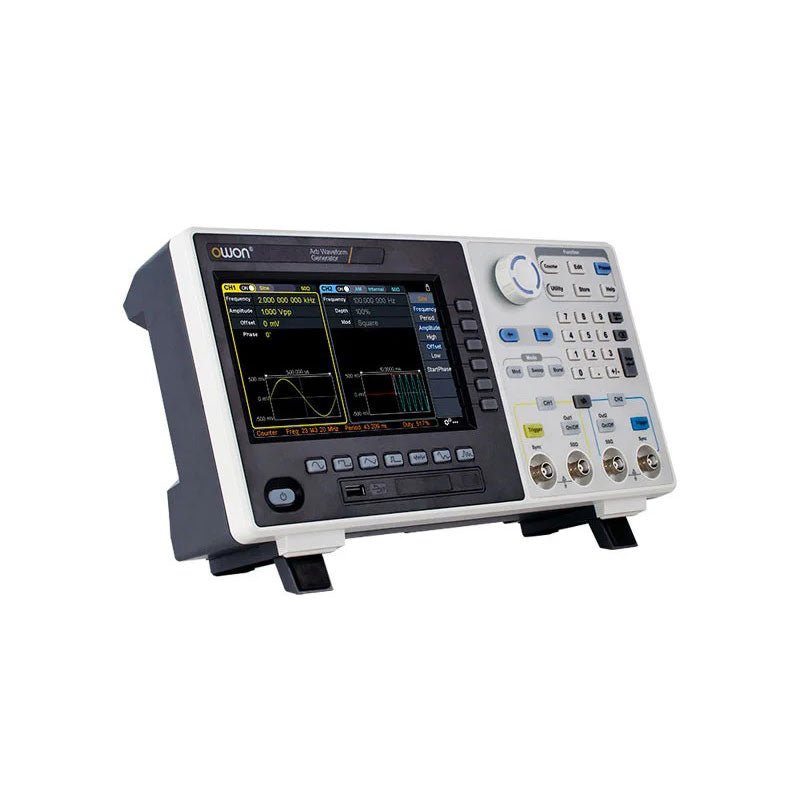

OWON XDG2035 2-Kanal Funktionsgenerator (35 Mhz)

  • HerstellerOWON

Beschreibung

Der 2-Kanal OWON XDG2035 ist ein Funktions-/Wellenformgenerator, der Signale mit einer maximalen Frequenz von 35 MHz erzeugen kann. Der Generator hat eine Auflösung von 1 µHz und eine Abtastrate von 500 MSa/s.

Der OWON XDG2035 ist in der Lage, 6 Standardwellenformen und 150 Arbiträrwellenformen zu erzeugen. Mit der mitgelieferten Software können Sie erweiterte Funktionen bis zu 10 Millionen Punkte schreiben. Wellenformen können mit einem PC über USB oder LAN im internen Speicher des Funktionsgenerators gespeichert werden.

Der OWON XDG2035 unterstützt auch SCPI-Befehle und LabView. Der Funktionsgenerator verfügt über einen integrierten hochwertigen Frequenzzähler, der von 100 bis 200 MHz arbeiten kann.

Features

  • Max. 35 MHz Frequenzausgang
  • 500 MSa/s Abtastrate, vertikale Auflösung 1 μHz
  • 14 Bit vertikale Auflösung, 10 Marb Wellenformlänge
  • Umfassende Wellenformausgabe: 6 Grundwellenformen und 150 integrierte Arbiträrwellenformen
  • Umfassende Modulationsfunktionen: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep und Burst
  • Hochpräziser Frequenzzähler integriert, unterstützter Bereich 100-200 MHz
  • SCPI und LabVIEW werden unterstützt
  • 7 Zoll Multi-Touch-Bildschirm (800 x 480 Pixel)

Technische Daten

Kanäle2
Frequenzausgang35 MHz
Abtastrate500 MSa/s
Vertikale Auflösung14 bits
Wellenform
Standard WaveformSine, square, pulse, ramp, noise, and harmonic
Arbitrary WaveformExponential rise, exponential fall, sin(x)/x, step wave, and others, total 150 built-in waveforms, and user-defined arbitrary waveform
Frequenz (Auflösung 1 μHz)
Sine1 μHz-100 MHz
Square1 μHz ~ 30 MHz
Pulse1 μHz ~ 25 MHz
Ramp1 μHz ~ 3 MHz
Noise (-3 dB, typical)100 MHz
Arbitrary Waveform1 μHz ~ 15 MHz
Harmonic1 μHz ~ 50 MHz
Accuracy±2ppm, 25°C ±5°C
Waveform Length2 points - 10M points
Amplitude
Into 50Ω load1mVpp ~ 10Vpp (≤25 MHz); 1mVpp ~ 5Vpp (≤60 MHz); 1mVpp ~ 2.5Vpp (≤100 MHz)
Modulation
TypeAM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM
Frequenzzähler
FunctionFrequency, period, +width, -width, +duty, and -duty
Frequency Range100 ~ 200 MHz
Frequency Resolution7 digits

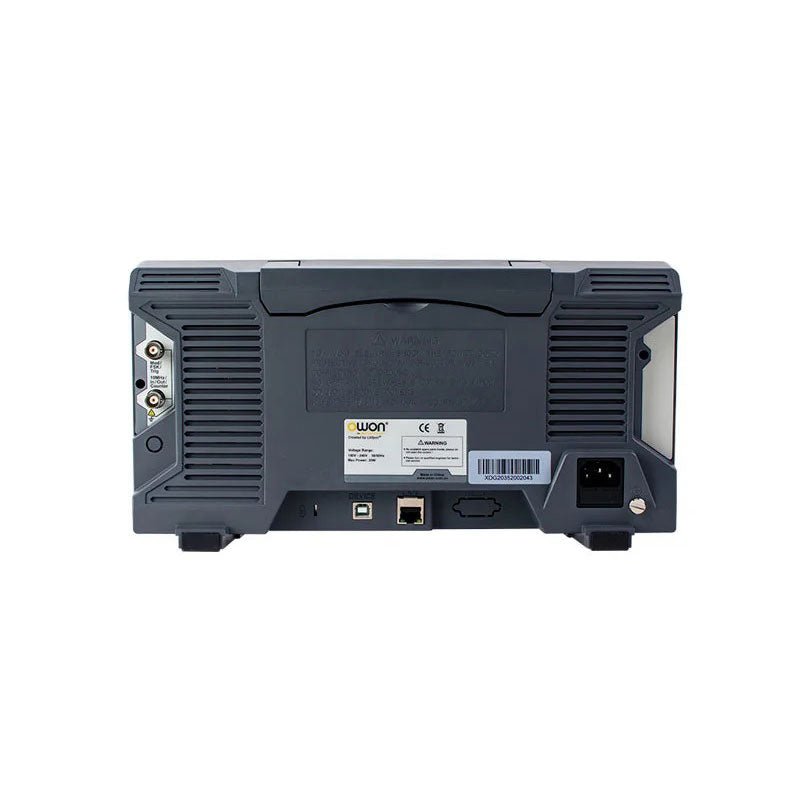

Input/Output
Input modefrequency counter, external modulation input, external trigger input, internal clock output, external reference clock input/output
Communication InterfaceUSB Host, USB Device, LAN, RS232 (optional)
Mechanische Spezifikationen
Abmessungen340 x 177 x 90 mm
Gewicht2,3 kg

Lieferumfang

  • 1x OWON XDG2035
  • 1x Netzkabel
  • 1x CD-ROM
  • 1x Kurzanleitung
  • 1x USB-Kabel
  • 1x BNC-BNC-Kabel

Downloads

Produktformular

Der 2-Kanal OWON XDG2035 ist ein Funktions-/Wellenformgenerator, der Signale mit einer maximalen Frequenz von 35 MHz erzeugen kann. Der Generator hat... Weiterlesen

€ 333,40 (inkl. MwSt.)
Jetzt kaufen (bei Eleshop)
