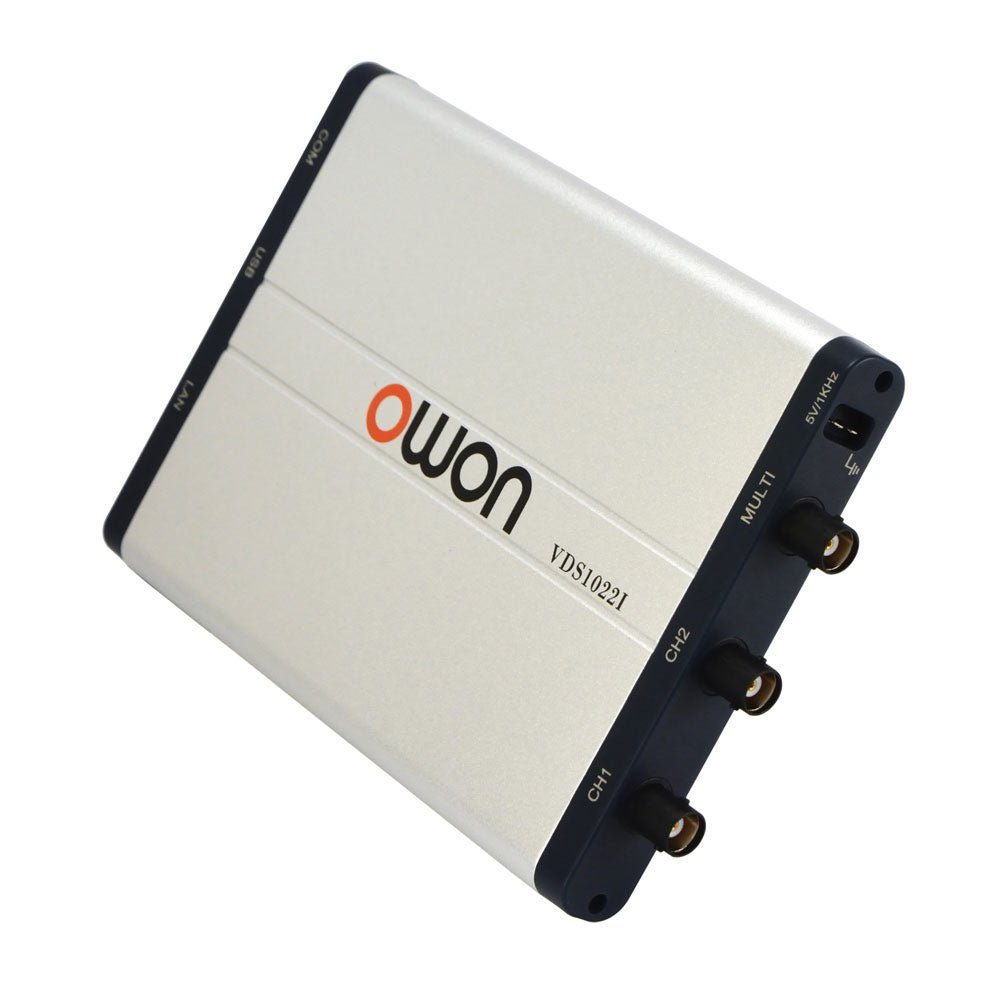

OWON VDS1022I 2-ch USB Oscilloscope (25 MHz)

  • HerstellerOWON

Beschreibung

OWON VDS1022I 2-Kanal USB-Oszilloskop (25 MHz) ist ein Oszilloskop für die Verwendung mit einem Computer. Es wird über USB mit Strom versorgt und hat eine kleine Größe, was es leicht macht, es mitzunehmen. Das Oszilloskop ist sehr wirtschaftlich. Es verfügt über eine abgeschirmte USB-Verbindung, die Störungen reduziert und den Computer vor Überspannung schützt. Der Mehrfachport am Oszilloskop kann für externes Triggern, Triggerausgabe oder Pass/Fail-Ausgabe verwendet werden.

Features

  • 25 MHz Bandbreite und maximale Echtzeit-Abtastrate von 1 GS/s
  • 10 Mio. Aufzeichnungslänge
  • Benutzerfreundliche Oberfläche: FFT, X-Y und Wellenform-2-Ansichten werden auf demselben Bildschirm angezeigt
  • Mehrere Triggeroptionen: Flanke, Video, Steigung, Puls und Alternativ
  • USB-Isolierung - weniger Signalstörungen, mehr PC-Schutz
  • USB-Bus-Stromversorgung und LAN-Fernsteuerung (optional)
  • Ultra flaches Gehäusedesign für einfache Transportierbarkeit.

Technische Daten

Bandbreite 25 MHz
Kanal 2+1 (mehrfach)
Abtastrate 100 MSa/s
Horizontale Skala (s/div) 5 ns/div～100s/div, Schrittweite 1～2～5
Datensatzlänge 5K
Max. Eingangsspannung 400 V (PK - PK)
(DC+AC, PK - PK) 40 V (PK - PK) (DC+AC, PK - PK)
Vertikale Auflösung (A/D) 8 Bit (2 Kanäle gleichzeitig)
Modell VDS1022I
Vertikale Empfindlichkeit 5 mV/div～5 V/div
Triggertyp Flanken-, Impuls-, Video-, Steilheits- und Wechselauslösung
Auslösemodus Auto, Normal und Einzeln
Aufnahmemodus Stichprobe, Spitzenwert-Erkennung und Durchschnitt
Wellenform Mathematik ＋, -, ×, ÷, invertieren, FFT
Kommunikationsschnittstelle USB 2.0 (Isolierung)
Multifunktion
Schnittstelle Signaltyp
Pegel Standard TTL
Stromversorgung 5,0 V/1 A
Leistungsaufnahme ≤2,5 W
Abmessungen (B × H × T) 170 x 120 x 18 mm
Gewicht 0,26 kg

Lieferumfang

  • 1x OWON VDS1022I Oszilloskop
  • 1x CD-ROM
  • 1x Schnellstartanleitung
  • 2x Oszilloskop-Tastkopf
  • 1x Tastkopfwerkzeug
  • 1x Netzteil
  • 1x USB-Kabel
  • 1x Silikonhüllen-Schutz
  • 1x Stromkabel

Downloads

Produktformular

OWON VDS1022I 2-Kanal USB-Oszilloskop (25 MHz) ist ein Oszilloskop für die Verwendung mit einem Computer. Es wird über USB mit... Weiterlesen

€ 117,03 (inkl. MwSt.)
Jetzt kaufen (bei Eleshop)
