Beschreibung

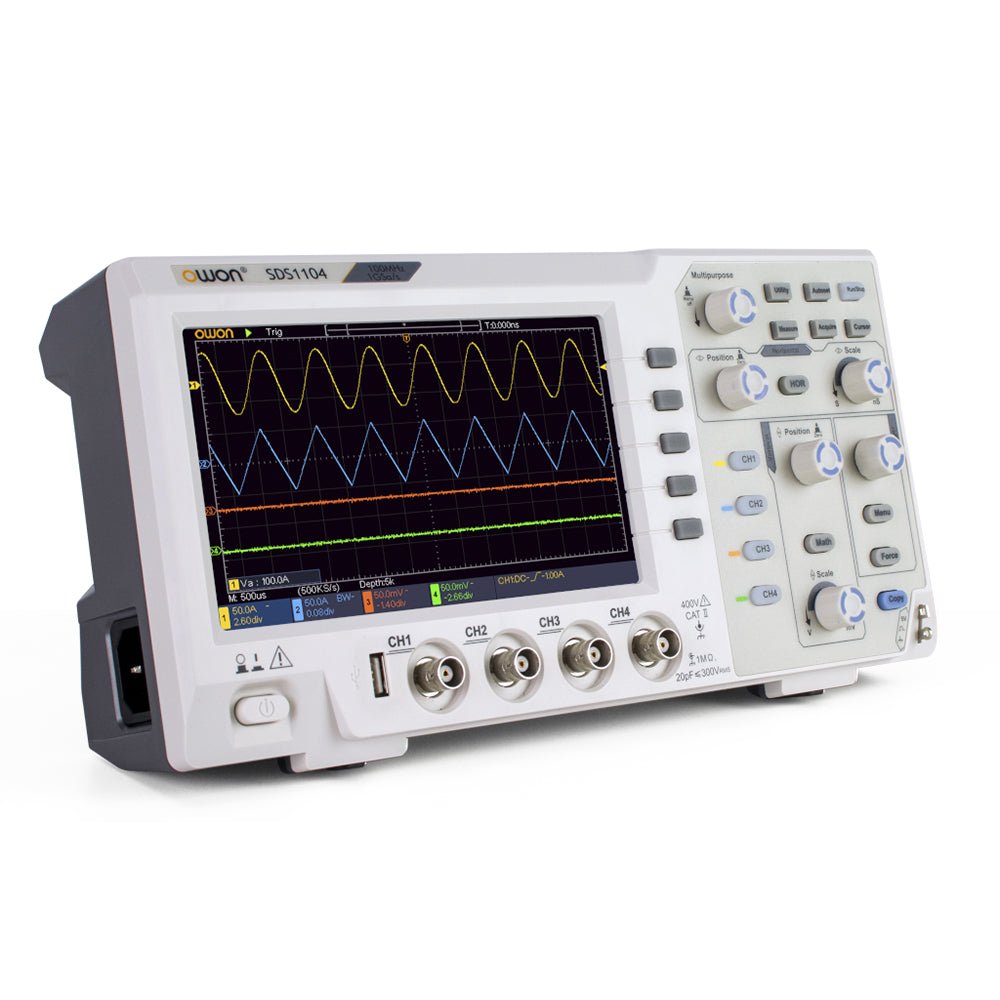

Das OWON SDS1104 Oszilloskop ist eine praktische Wahl für Ingenieure, Techniker, Studierende und Hobbyelektroniker, die eine präzise Signalanalyse benötigen, ohne in teure High-End-Messgeräte investieren zu müssen. Mit einer Bandbreite von 100 MHz und einer Abtastrate von 1 GSa/s erfasst es Signale im niedrigen bis mittleren Frequenzbereich zuverlässig und eignet sich damit ideal für Elektronikentwicklung, Fehlersuche und den Einsatz in der Ausbildung.

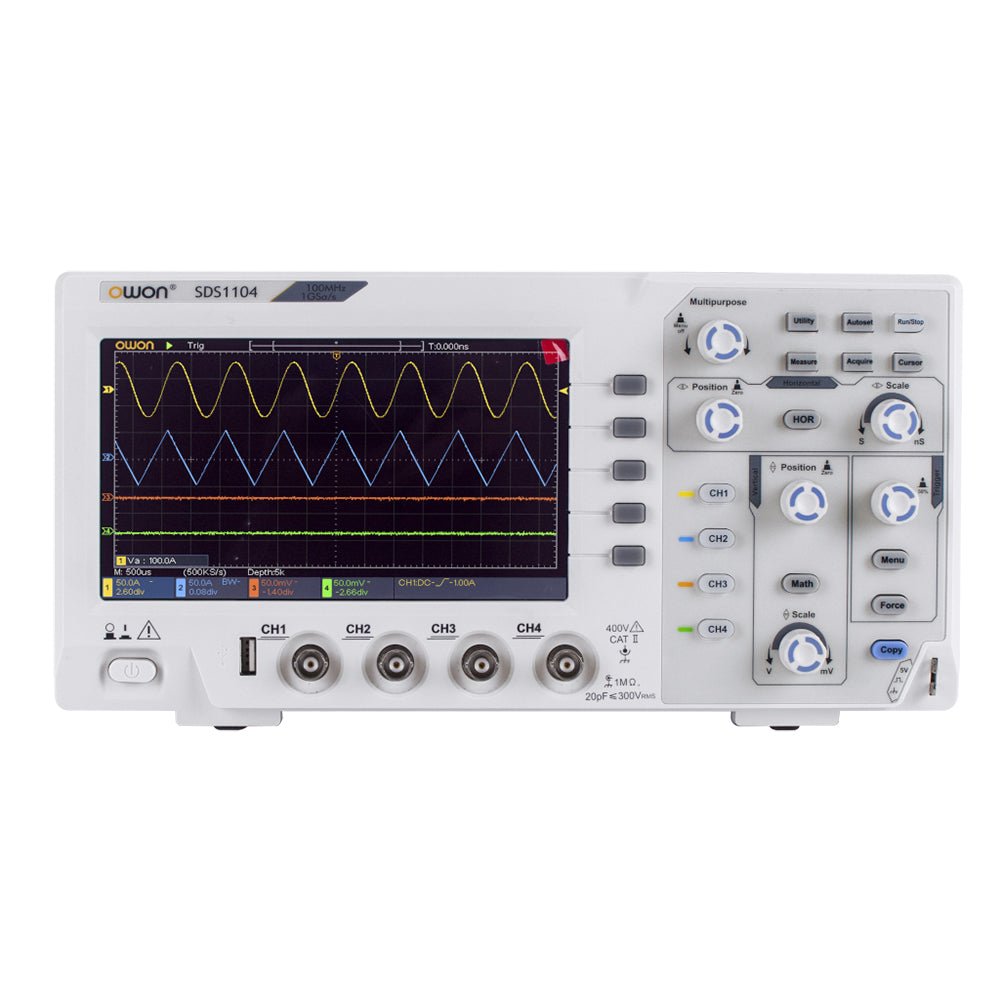

Ausgestattet mit einem 7-Zoll-Farb-TFT-Display bietet das SDS1104 eine klare Darstellung von Signalverläufen. Automatische Messfunktionen und FFT-Analyse helfen Anwendern dabei, Frequenz-, Spannungs- und Zeitparameter schnell zu bewerten. Erweiterte mathematische Funktionen, Cursor-Messungen und mehrere Trigger-Modi sorgen für zusätzliche Flexibilität und machen das Oszilloskop zu einem vielseitigen Werkzeug für unterschiedlichste Testszenarien.
Technische Daten
| Bandwidth |
100 MHz |
| Sample Rate |
1 GS/s |
| Horizontal Scale (s/div) |
5ns/div - 1000s/div, step by 1 - 2 - 5 |
| Channel |
4 |
| Display |
7" color LCD, 800 x 480 pixels |
| Input Coupling |
DC, AC and GND |
| Vertical Resolution (A/D) |
Vertical Resolution (A/D) |
| Vertical Sensitivity |
5mV/div - 5V/div (at input) |
| Trigger Type |
Edge, Video |
| Trigger Mode |
Auto, Normal and Single |
| Waveform Math |
＋, －, x, ÷, invert, FFT |
| Fuse |
2A, T class, 250 V |
| Dimension (W x H x D) |
301 x 152 x 70 mm |
| Weight |
1.1 kg |
Lieferumfang
- 1x OWON SDS1104 Oscilloscope
- 1x Mains power cord
- 1x CD Rom
- 1x Quickstart Guide
- 1x USB Cable
- 4x Oscilloscope probe
- 1x Probe Adjust
