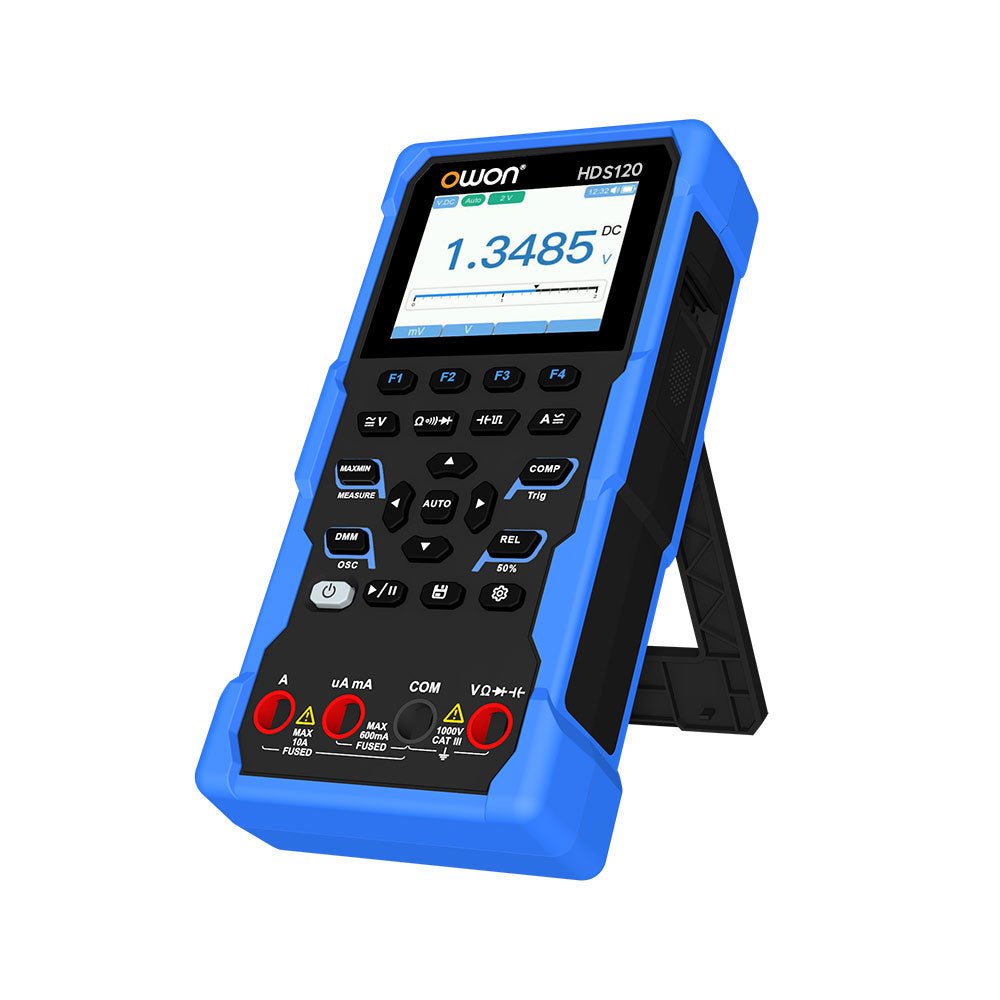

OWON HDS120 (2-in-1) True RMS Multimeter & Oszilloskop

  • HerstellerOWON

Beschreibung

Das OWON HDS120 ist ein präzises 4½-stelliges True RMS Multimeter (20000 Counts), ideal für Elektronikprofis, Maker und Studenten. Es bietet eine intelligente Sondenerkennung, automatische Wellenformmessungen (Vmax, Vmin, Vp-p, Vavg, Vrms und Frequenz) und ein voll ausgestattetes Handoszilloskop (1 MHz).

Features

  • Multifunktionales Messgerät: 4½-stelliges Multimeter + Oszilloskop
  • Automatische Wellenformmessungen: Einschließlich Vmax, Vmin, Vp-p, Vavg, Vrms und Frequenz.
  • Benutzerfreundliches Design: Klar beschriftete Tasten für einfache Bedienung und längere Gerätelebensdauer.
  • Intelligente Sondenerkennung: Schaltet automatisch die Messfunktionen basierend auf dem Einführen der Sonde um und verhindert so effektiv Geräteschäden durch falsche Bedienung.
  • Effizientes Energiemanagement: Angetrieben durch 18650-Lithiumbatterien, die längere Betriebszeit und verbesserte Zuverlässigkeit für erweiterte Messaufgaben gewährleisten.
  • Sichere Hochspannungsmessung: Entspricht den CAT Ⅲ 1000 V-Standards und ermöglicht eine sichere und direkte Messung von Hochspannungswellenformen bis zu 1000 V, erweitert die Anwendungsmöglichkeiten.
  • Hochauflösendes Display: Verfügt über einen 2,8" IPS-Bildschirm mit weitem Betrachtungswinkel, der eine klare Lesbarkeit aus jeder Perspektive gewährleistet.
  • Adaptives Umgebungsdisplay: Dual-Theme-Displaymodi mit hoher Helligkeit und hohem Kontrast bieten optimale Sichtbarkeit bei hellen und schlechten Lichtverhältnissen und verbessern die allgemeine Benutzerfreundlichkeit.

Multimeter (Technische Daten)

Messbereich Genauigkeit
Gleichspannung (V) 20.000mV / 200.00mV / 2.0000V / 20.000V / 200.00V / 1000.0V ±(0.1%+5dig）
Wechselspannung (V) 20.000mV / 200.00mV / 6.0000V / 60.000V / 600.00V / 750.00V ±(0.6%+10dig)
Gleichstrom (A) 200.00uA / 2000.0uA / 20.000mA / 200.00mA / 2.0000A / 10.000A ±(0.5%+10dig)
Wechselstrom (A) 200.00uA / 2000.0uA / 20.000mA / 200.00mA / 2.0000A / 10.000A ±(0.8%+10dig)
Widerstand (Ω) 200.00Ω / 2.0000kΩ / 20.000kΩ / 200.00KΩ / 2.0000MΩ / 20.000MΩ / 100.00MΩ ±(0.3%+5dig)
Kapazität (F) 2.000nF / 20.00nF / 200.0nF / 2.000μF / 20.00μF / 200.0μF / 2.000mF / 20.00mF ±(3.0%+10dig)
Frequenz (Hz) 200.00Hz / 2.0000kHz / 20.000kHz / 200.00kHz / 2.0000MHz / 20.000MHz ±(0.1%+5dig)
Arbeitszyklus 0.1%~99.9% (typischer Wert: Vrms=1V, f=100Hz) ±(1.2%+3dig)
0.1%~99.9% (≥1kHz) ±(2.5%+10dig)
Diode 3.0000V ±(1.0%+10dig)
On-Off 1000.0Ω
Display 20000

Oszilloskop (Technische Daten)

Analoge Bandbreite 1 MHz (nur ACV-Skala)
Kanal 1
Zeitbasisbereich 2,5 µs~10 s/Raster
Vertikaler Spannungsempfindlichkeitsbereich 30 mV~500 V/Raster
Vertikale Amplitudengenauigkeit ±(5%+0,2 div)
Maximale Spannungsgrenze 1000 V DC+AC Peak Wert
Triggermodus Auto/Normal/Single
Automatische Einstellung Zeitbasis/Vertikale Amplitude/Triggerwert
Maximale Abtastung 5,0 MSa/s
Eingangsimpedanz ≈10 MΩ
Zeitbasisgenauigkeit ±(0,01% + 0,1 div）
Aktueller vertikaler Empfindlichkeitsbereich 100 μA~5 A/Gitter
Messfunktion Vmax, Vmin, Vp-p, Vavg, Vrms, Hz
Maximale Strombegrenzung 15 A DC+AC Spitzenwert
Triggerflanke Rise edge/Fall edge

Allgemein (Technische Daten)

Display 2,8" LCD (320 x 240)
Batteriestandsanzeige Ja
Hintergrundbeleuchtung Ja
Ruhemodus Ja
Eingangsschutz Ja
Relative Messung Ja
Eingangsimpedanz ≥10 MΩ
Batterie 18650 Lithium
Sicherheitskonformität CAT III 1000 V
Abmessungen 93 x 41,5 x 188 mm
Gewicht 0,35 kg

Lieferumfang

  • 1x OWON HDS120 Multimeter & Oszilloskop
  • 2x Multimeterkabel
  • 1x USB-Kabel
  • 1x Aufbewahrungstasche
  • 1x Manual
