Beschreibung

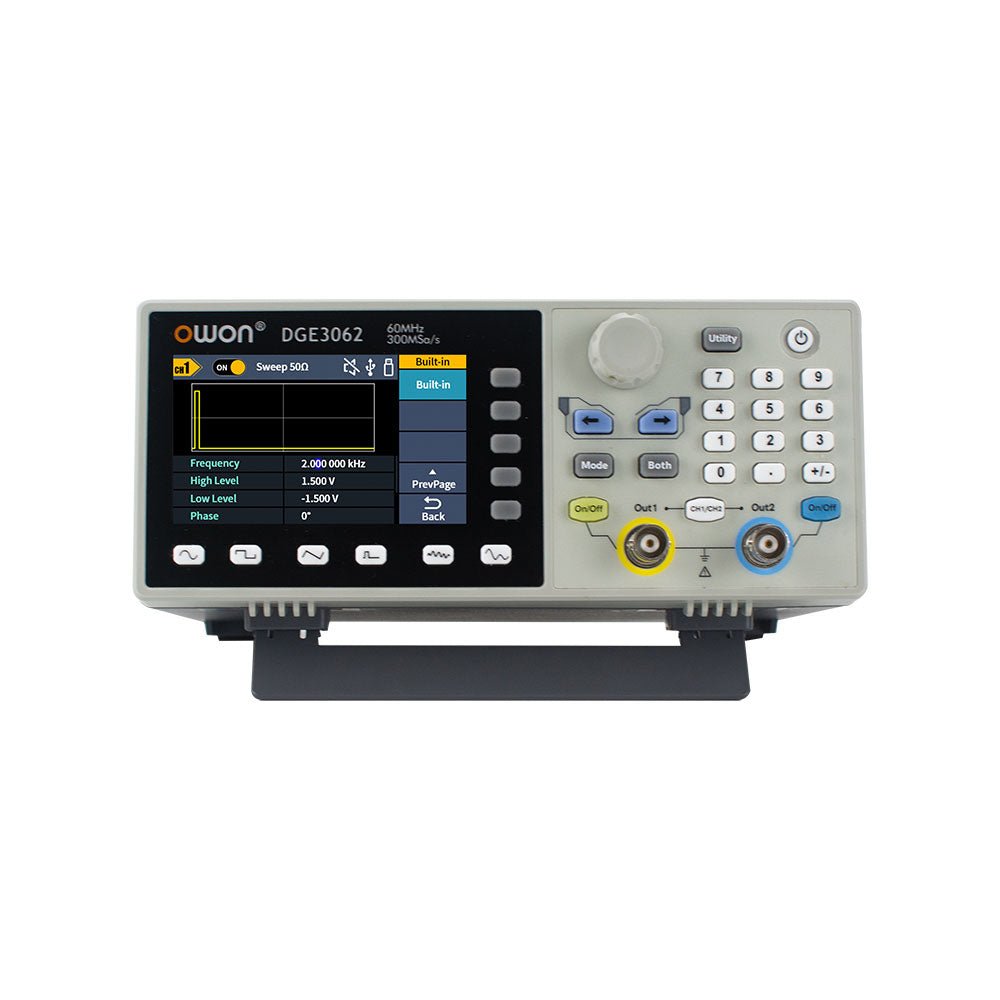

Der OWON DGE3062 ist ein 14-Bit Funktionsgenerator mit einer Bandbreite von 60 MHz. Er verfügt über 5 Grundwellenformen, 160 eingebaute Arbiträrwellenformen und die folgenden umfassenden Modulationsfunktionen: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSBAM, QPSK, SUM, Sweep, Burst.
Features
- Max. 60-MHz-Frequenzausgang, 300 MSa/s Abtastrate
- 14 Bit vertikale Auflösung, 100.000 Arb-Wellenformlänge
- Umfassende Wellenformausgabe: 5 grundlegende Wellenformen und 160 integrierte Arbiträrwellenformen
- Umfassende Modulationsfunktionen: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSBAM, QPSK, SUM, Sweep, Burst
- SCPI und LabVIEW werden unterstützt
- 3,6 Zoll LCD (480 x 272 Pixel)
Technische Daten
| Kanäle | 2 |
| Frequenz-Ausgang | 60 MHz |
| Abtastrate | 300 MSa/s |
| Vertikale Auflösung | 14 bits |
| Wellenform |
|---|
| Standard Waveform | Sine, square, pulse, ramp, noise |
| Arbitrary Waveform | Exponential rise, exponential fall, sin(x)/x, step wave, and others, total 160 built-in waveforms |
| Frequenz (Auflösung 1 μHz) |
|---|
| Sine | 1 μHz-60 MHz |
| Square | 1 μHz ~ 20 MHz |
| Pulse | 1 μHz ~ 20 MHz |
| Ramp | 1 μHz ~ 2 MHz |
| Noise | 20 MHz (-3 dB, typical) |
| Arbitrary Waveform | 1 μHz ~10 MHz |
| Arbitrary |
|---|
| Waveform Length | 2 points – 100K points |
| Sample Rate | 300 MSa/s |
| Amplitude |
|---|
| Into 50Ω load | 1mVpp ~ 10Vpp (≤10Hz), 1mVpp ~ 5Vpp (≤60 MHz) |
| DC Offset Range (AD+DC | ±(10 Vpk – Amplitude Vpp/2) high resistance
±(5 Vpk – Amplitude Vpp/2) 50 Ω |
| DC offset resolution | 1 mV or 4 digits |
| Load Impedance | 50 Ω (typical) |
| DC offset Accuracy | ±(1% of |setting| + 1 mV + amplitude Vpp * 0.5%) |
| Modulation |
|---|
| Type | AM,FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, Sweep, Burst |
| Frequenzzähler |
|---|
| Function | Frequency, period |
| Frequency Range | 100 MHz ~ 100 MHz |
| Frequency Resolution | 6 digits |
| Input/Output |
|---|
| Display | 3.6” LCD |
| Input mode | External modulation input, external trigger input, external reference clock input/output |
| Communication Interface | USB Host, USB Device |
| Mechanische Spezifikationen |
|---|
| Abmessungen | 200 x 92 x 157 mm |
| Gewicht | 0,8 kg |
Lieferumfang
- 1x OWÒN DGE3062
- 1x Netzkabel
- 1x Kurzanleitung
- 1x USB-Kabel
- 1x Q9-Kabel
- 1x BNC auf Krokodilklemme
