Beschreibung

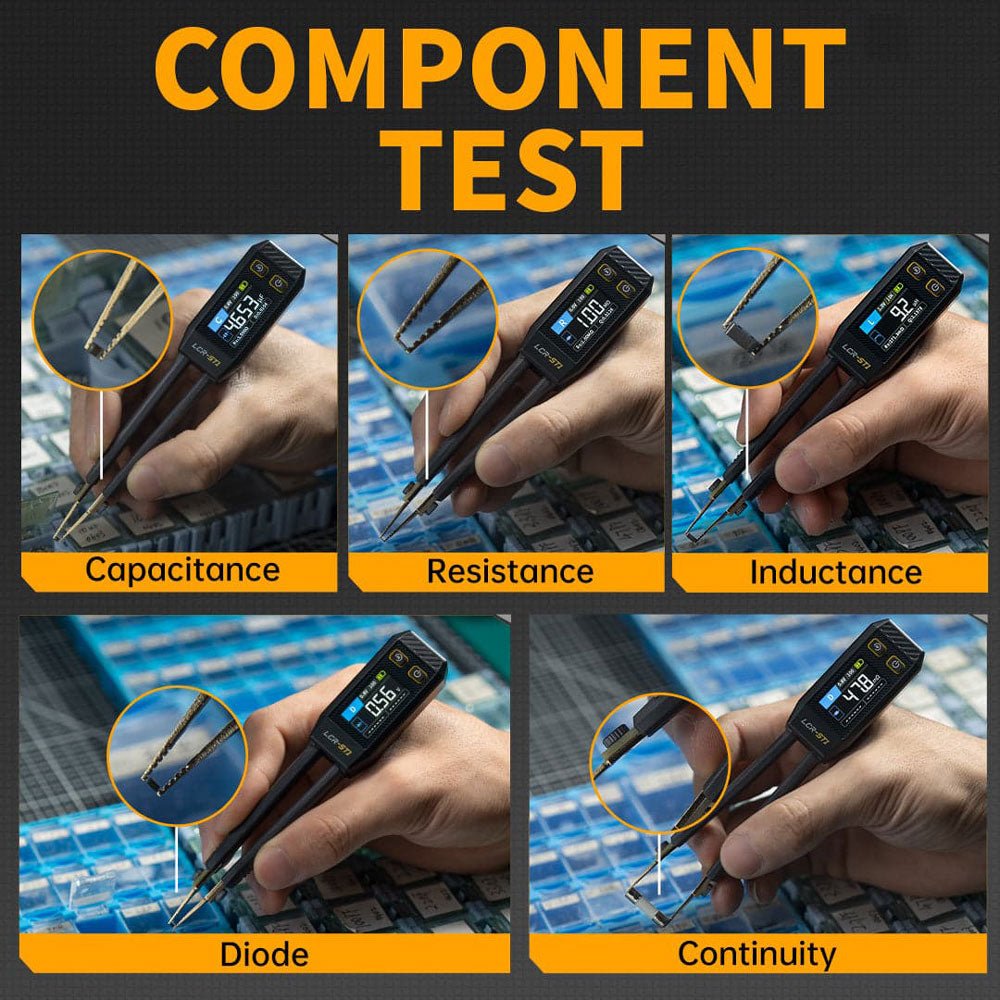

Der FNIRSI LCR-ST1 ist ein kompakter, multifunktionaler und intelligenter LCR-Tester, der automatische Messungen von Widerstand, Kapazität, Induktivität, Diodentests und Durchgangsprüfung unterstützt.
Sein 1,14" Farbdisplay kombiniert mit einer praktischen magnetischen Adsorptionsfunktion erhöht die Benutzerfreundlichkeit, während der eingebaute 250 mAh-Lithium-Akku für langanhaltende Leistung sorgt. Das Gerät unterstützt drei Frequenzbereiche (100 Hz, 1 kHz und 10 kHz) und bietet RMS-Testpegel von 0,3 V und 0,6 V für vielseitige Testanwendungen.

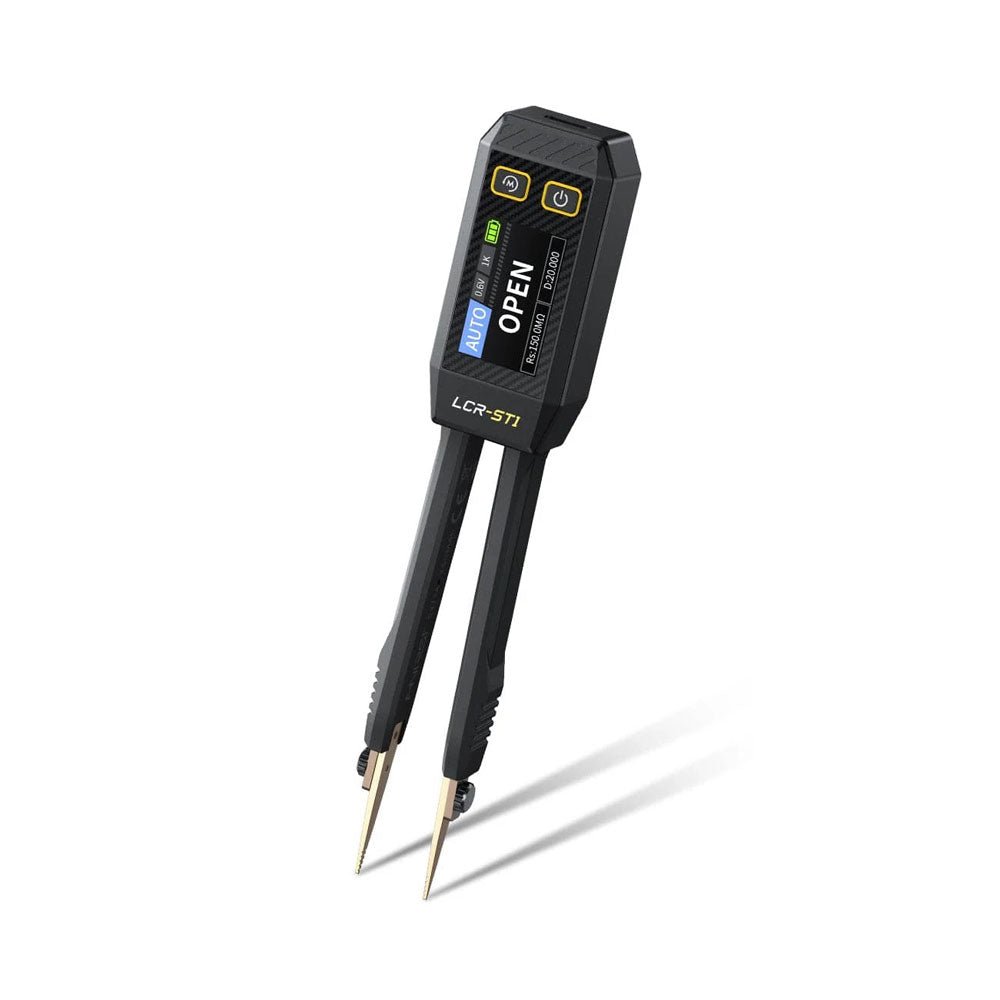

Das einzigartige pinzettenförmige Design des LCR-ST1 ist ideal für heikle Aufgaben auf engstem Raum und ermöglicht eine schnelle und genaue Prüfung elektronischer Komponenten. Sein geringes Gewicht und sein tragbares Design machen es zu einem unschätzbar wertvollen Werkzeug sowohl für den Feld- als auch für den Laboreinsatz.
Ganz gleich, ob Sie ein erfahrener Ingenieur sind oder gerade erst in die Elektronik einsteigen, der LCR-ST1 liefert zuverlässige und genaue Messergebnisse, sodass Sie Ihre Aufgaben effizienter und präziser erledigen können.
Features
- Bietet 3 Testfrequenzen (100 Hz, 1 kHz, 10 kHz) und 2 Testspannungspegel
- Verfügt über eine automatische Komponentenidentifikation für schnellere und zuverlässigere Messungen
- Hochauflösendes 1,14" Farbdisplay für klare Anzeigen
- Unterstützt die automatische Datenaufzeichnung und -speicherung
- Pinzettenspitzen bestehen aus vergoldetem Messing für verbesserte Haltbarkeit und Leitfähigkeit
Technische Daten
| Widerstandsbereich |
10 mΩ – 10 MΩ |
| Kapazitätsbereich |
1 pF – 22 mF |
| Induktivitätsbereich |
1 μh – 10 H |
| Diode |
Einschaltspannung 0,7 V |
| Frequenztest |
100 Hz, 1k Hz, 10 KHz |
| Einstufungstest |
0,3 V, 0,6 V RMS |
| Parameteranzeige |
ESR, D-Wert, Q-Wert, Z-Wert, X-Wert |
| Display |
1,14" HD-Farbbildschirm |
| Ladeschnittstelle |
USB-C, 5 V/1 A |
| Stromversorgung |
Eingebauter 250 mAh Lithium-Akku |
| Automatische Erkennungsmessung |
Ja |

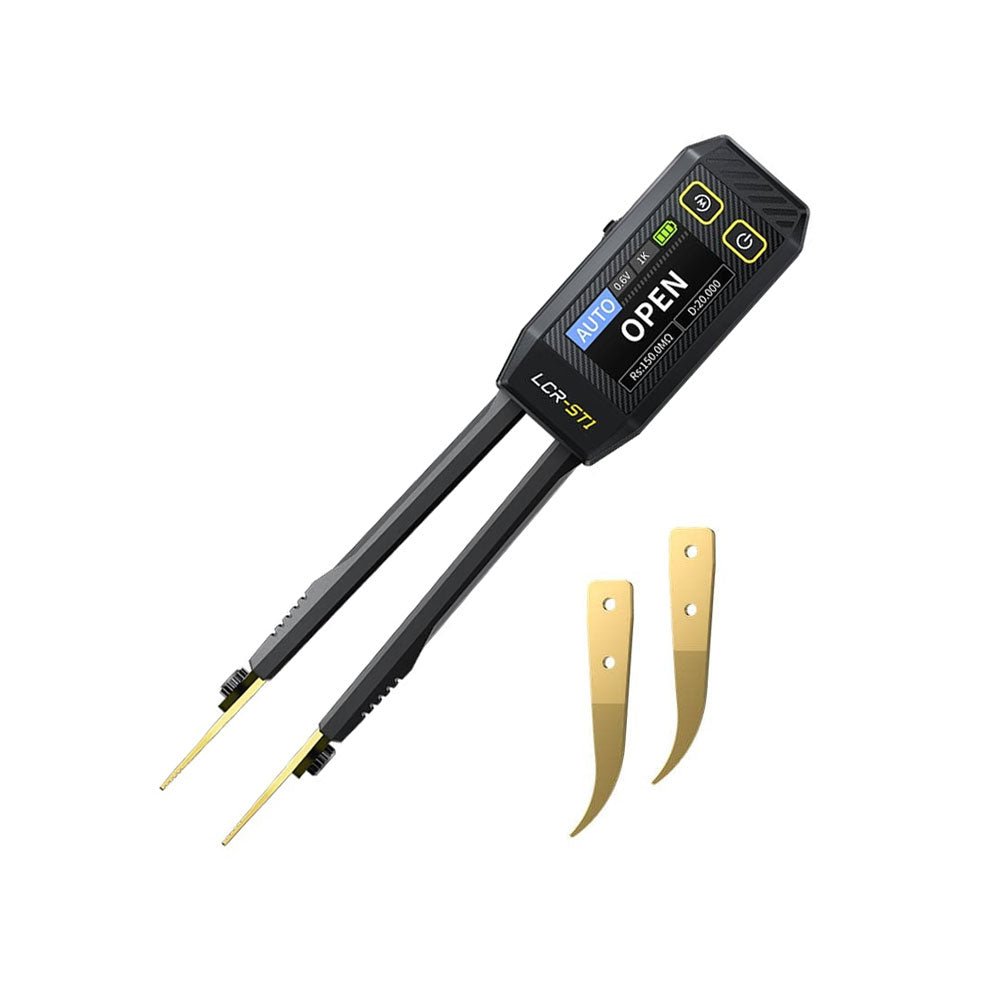

| Austauschbarer Pinzettenkopf |
Ja |
| Automatische Abschaltung |
Ja |
| Datenspeicherung |
Ja |
| Verlaufsdatensatz |
Zum Anzeigen und Exportieren mit dem PC verbinden |
| Abmessungen |
28 x 19 x 150 mm |
| Gewicht |
41 g |

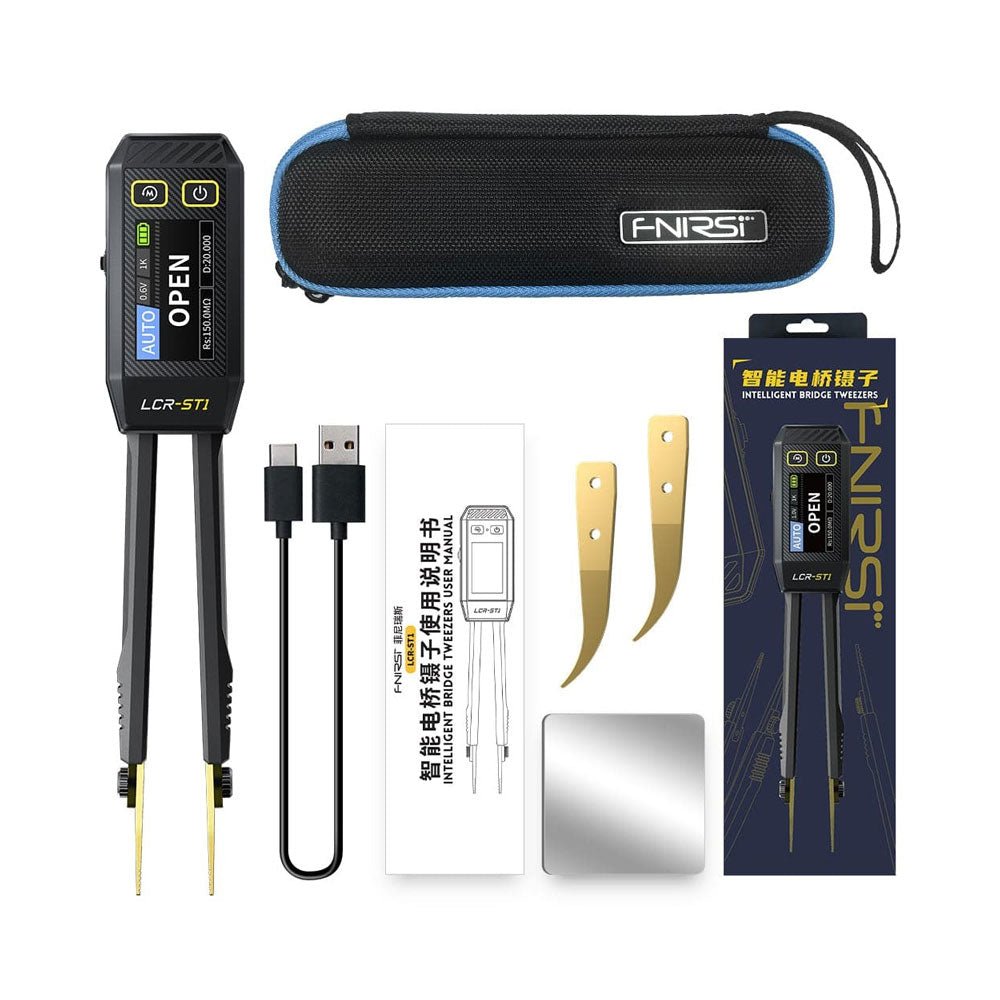

Lieferumfang
- 1x LCR-ST1 SMD-Pinzette
- 2x Hakenspitzen
- 1x Magnetischer Patch
- 1x USB-Kabel
- 1x Aufbewahrungstasche
- 1x Manual
