Elektor Super Servo Tester-Kit

  • HerstellerElektor Labs

Beschreibung

Der Elektor Super Servo Tester kann Servos steuern und Servosignale messen. Es können bis zu vier Servokanäle gleichzeitig getestet werden.

Der Super Servo Tester wird als Bausatz geliefert. Alle zum Zusammenbau des Super Servo Testers erforderlichen Teile sind im Bausatz enthalten. Für den Zusammenbau des Bausatzes sind grundlegende Lötkenntnisse erforderlich. Der Mikrocontroller ist bereits programmiert.

Der Super Servo Tester verfügt über zwei Betriebsmodi: Steuerung/Manuell und Messen/Eingänge.

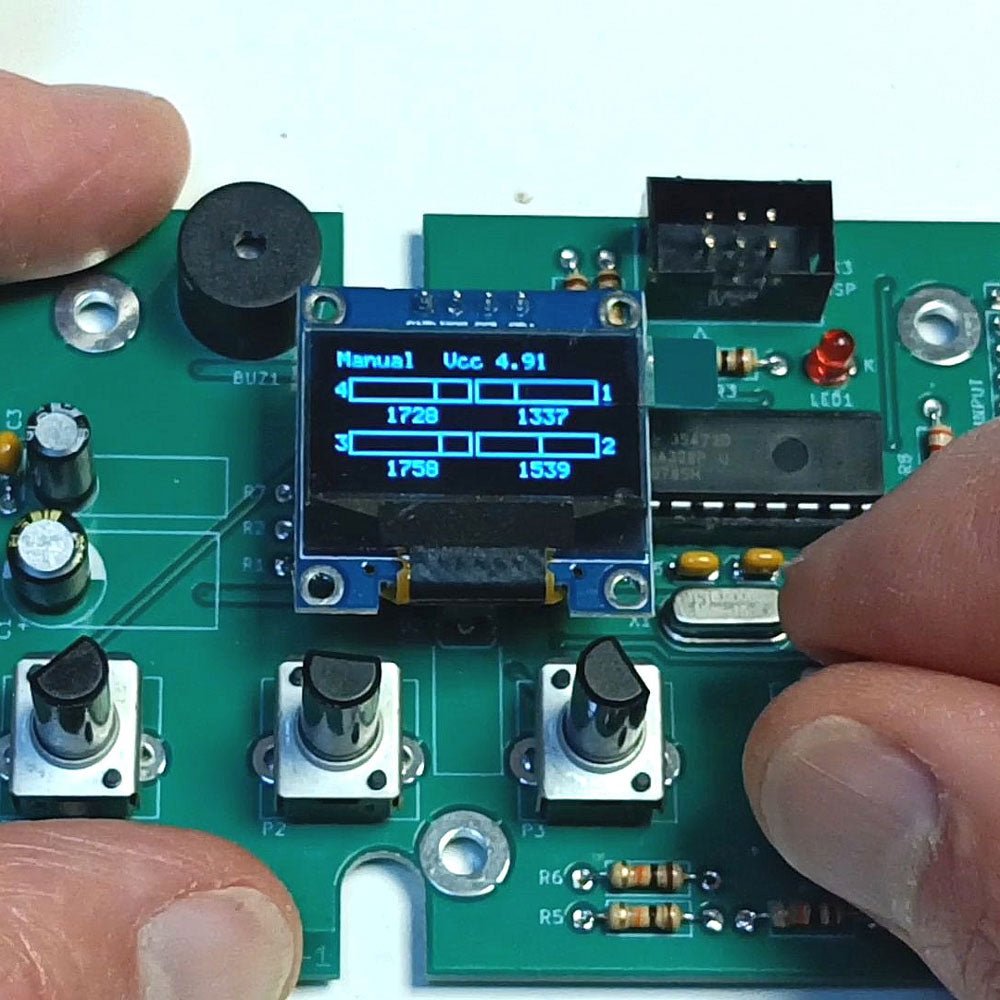

  • Im Control/Manual Modus generiert der Super Servo Tester an seinen Ausgängen Steuersignale für bis zu vier Servos oder für den Flugregler oder ESC. Die Signale werden über die vier Potentiometer gesteuert.
  • Unter Measure/Inputs misst der Super Servo Tester die an seine Eingänge angeschlossenen Servosignale. Diese Signale können beispielsweise von einem Regler, einem Flugregler, dem Empfänger oder einem anderen Gerät stammen. Die Signale werden auch an die Ausgänge weitergeleitet, um die Servos oder den Flugregler bzw. ESC zu steuern. Die Ergebnisse werden auf dem Display angezeigt.

Technische Daten

Betriebsmodi Control/Manual & Measure/Inputs
Kanäle 3
Servosignaleingänge 4
Servosignalausgänge 4
Alarm Summer & LED
Anzeige 0,96" OLED (128 x 32 Pixel)
Eingangsspannung an K5 7-12 VDC
Eingangsspannung an K1 5-7,5 VDC
Eingangsstrom 30 mA (9 VDC an K5, nichts an K1 und K2 angeschlossen)
Abmessungen 113 x 66 x 25 mm
Gewicht 60 g

Lieferumfang

Widerstände (0,25 W)
R1, R3 1 k?, 5%
R2, R4, R5, R6, R7, R9, R10 10 k?, 5%
R8 22 ?, 5%
P1, P2, P3, P4 10 k?, lin/B, vertikales Potentiometer
Kondensatoren
C1 100 µF 16 V
C2 10 µF 25 V
C3, C4, C7 100 nF
C5, C6 22 pF
Halbleiter
D1 1N5817
D2 LM385Z-2.5
D3 BZX79-C5V1
IC1 7805
IC2 ATmega328P-PU, programmiert
LED1 LED, 3 mm, rot
T1 2N7000
Außerdem
BUZ1 Piezo-Summer mit Oszillator
K1, K2 2-reihiger, 12-poliger Pinheader, 90°
K5 Barrel jack
K4 1-reihige, 4-polige Stiftbuchse
K3 2-reihiger, 6-fach geschachtelter Pinheader
S1 Slide Switch DPDT
S2 Slide Switch SPDT
X1 Crystal, 16 MHz
28-polige DIP-Buchse für IC2
Elektor Platine
OLED-Display, 0,96", 128 x 32 Pixel, 4-pin I²C-Interface

Links

Produktformular

Der Elektor Super Servo Tester kann Servos steuern und Servosignale messen. Es können bis zu vier Servokanäle gleichzeitig getestet werden.... Weiterlesen

Keine Bewertungen

€ 49,95€ 42,95 inkl. MwSt.
Mitglieder € 38,66
