Elektor ESP32-Energiemessgerät

Beschreibung

Das Elektor ESP32-Energiemessgerät wurde für die Echtzeit-Energieüberwachung und die Smart Home-Integration entwickelt. Angetrieben durch den ESP32-S3 Mikrocontroller bietet es robuste Leistung mit modularen und skalierbaren Funktionen.

Das Gerät verwendet einen 110/230 VAC auf 12 VAC Abwärtstransformator zur Spannungsabtastung, der eine galvanische Trennung und Sicherheit gewährleistet. Sein kompaktes Platinenlayout umfasst Schraubklemmenblöcke für sichere Verbindungen, einen Qwiic-Anschluss für zusätzliche Sensoren und einen Programmier-Header für die direkte ESP32-S3-Konfiguration. Der Energiezähler ist mit einphasigen und dreiphasigen Systemen kompatibel und somit für verschiedene Anwendungen anpassbar.

Das Energiemessgerät ist einfach einzurichten und lässt sich in Home Assistant integrieren. Er bietet Echtzeitüberwachung, Verlaufsanalysen und Automatisierungsfunktionen. Es liefert genaue Messungen von Spannung, Strom und Leistung und ist damit ein wertvolles Werkzeug für das Energiemanagement in Haushalten und Unternehmen.

Features

  • Umfassende Energieüberwachung: Erhalten Sie detaillierte Einblicke in Ihren Energieverbrauch für eine intelligentere Verwaltung.
  • Anpassbare Software: Passen Sie die Funktionalität an Ihre Bedürfnisse an, indem Sie eigene Sensoren programmieren und integrieren.
  • Smart Home Ready: Kompatibel mit ESPHome, Home Assistant und MQTT für vollständige Smart Home-Integration.
  • Sicher & Flexibles Design: Funktioniert mit einem 110/230 VAC auf 12 VAC Abwärtstransformator und verfügt über eine vormontierte SMD-Platine.
  • Schnellstart: Enthält einen Stromwandlersensor und Zugang zu kostenlosen Einrichtungsressourcen.

Technische Daten

Mikrocontroller ESP32-S3-WROOM-1-N8R2
Energiemess-IC ATM90E32AS
Statusanzeigen 4x LEDs zur Anzeige des Stromverbrauchs
2x programmierbare LEDs für benutzerdefinierte Statusbenachrichtigungen
Benutzereingabe 2x Drucktasten zur Benutzersteuerung
Ausgabe anzeigen I²C-OLED-Display zur Echtzeit-Anzeige des Stromverbrauchs
Eingangsspannung 12~16 VAC (über einen Abwärtstransformator von 110/230 VAC auf 12 VAC)
Klemmstromsensor YHDC SCT013-000 (100 A/50 mA) im Lieferumfang enthalten
Smart Home-Integration ESPHome, Home Assistant und MQTT für nahtlose Konnektivität
Konnektivität Header für die Programmierung, Qwiic für Sensorerweiterung
Anwendungen Unterstützt einphasige und dreiphasige Energieüberwachungssysteme
Abmessungen 79,5 x 79,5 mm

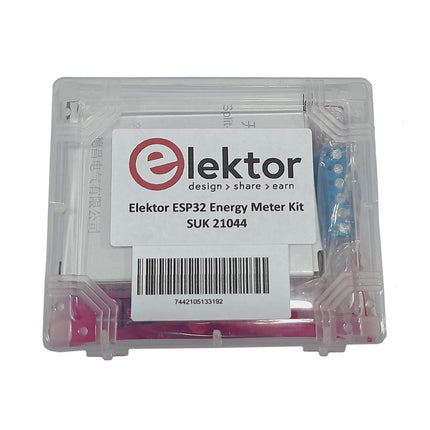

Lieferumfang

  • 1x Teilbestückte Platine (SMD-Bauteile sind vormontiert)
  • 2x Schraubklemmenblock-Anschlüsse (nicht montiert)
  • 1x YHDC SCT013-000 Stromwandler

Erforderlich

  • Netztransformator nicht enthalten

Downloads

Vom Prototyp zum fertigen Produkt

Was als innovatives Projekt zur Entwicklung eines zuverlässigen und benutzerfreundlichen Energiemessgeräts mithilfe des ESP32-S3-Mikrocontrollers begann, hat sich zu einem robusten Produkt entwickelt. Ursprünglich als Open-Source-Projekt entwickelt, zielte das Gerät darauf ab, eine präzise Energieüberwachung, Smart-Home-Integration und mehr zu ermöglichen. Durch sorgfältige Hardware- und Firmware-Entwicklung ist das Energiemessgerät heute eine kompakte, vielseitige Lösung für das Energiemanagement.
