Beschreibung
Dieses Bundle enthält alles, was Sie brauchen, um direkt mit dem XIAO ESP32-C3 Development Board loszulegen. Lernen Sie die Grundlagen des ESP32-C3 kennen und entwickeln Sie praktische Projekte mit Wi-Fi, Bluetooth, Sensoren, Displays, PWM, Deep Sleep und vielem mehr.
Buch: Build Smart Projects with the XIAO ESP32-C3 Board
Das XIAO ESP32-C3 Board kombiniert den ultrakompakten Formfaktor der XIAO-Serie mit den umfangreichen Funktionen des ESP32-C3-Chips, einschließlich integriertem Wi-Fi und Bluetooth 5.0. Dieses Buch ist ein umfassender, praxisorientierter Leitfaden, mit dem Sie das Potenzial dieses leistungsstarken und dennoch preisgünstigen Development Boards voll ausschöpfen können.
Der Autor führt die Leser von den Grundlagen bis hin zu fortgeschrittenen Projekten. Angefangen beim Blinken und Dimmen von LEDs geht es weiter mit ADC und PWM für die präzise Anbindung von Sensoren und PWM-gesteuerte Lichteffekte, bevor praktische Anwendungen aus der realen Welt umgesetzt werden, darunter:
- Eine Wi-Fi-Wetterstation mit OLED-Display und aktuellen Online-Wetterdaten
- Ein Ultraschall-Einparkassistent mit akustischer Rückmeldung
- Eine Kühlschrank-Messsonde mit Klimasensoren und Deep Sleep für jahrelangen Batteriebetrieb
- Ein Retro-Pong-Spiel, das berührungslos per Sensor gesteuert wird
- Eine mikrofonbasierte Party-App, die auf Klatschen reagiert
- Und vieles mehr: Lichtsteuerung, Reaktionszeitmessung, Netzfrequenzanalyse, Bodenfeuchtemessung, LED-Ambientebeleuchtung und 7-Segment-Anzeigen

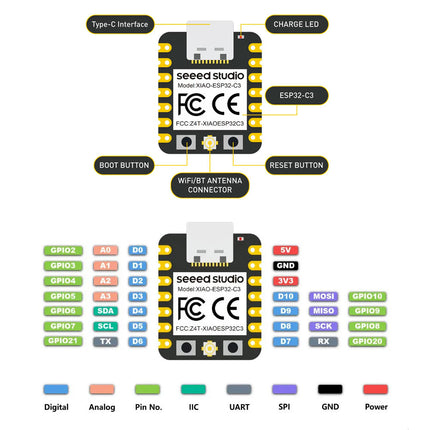

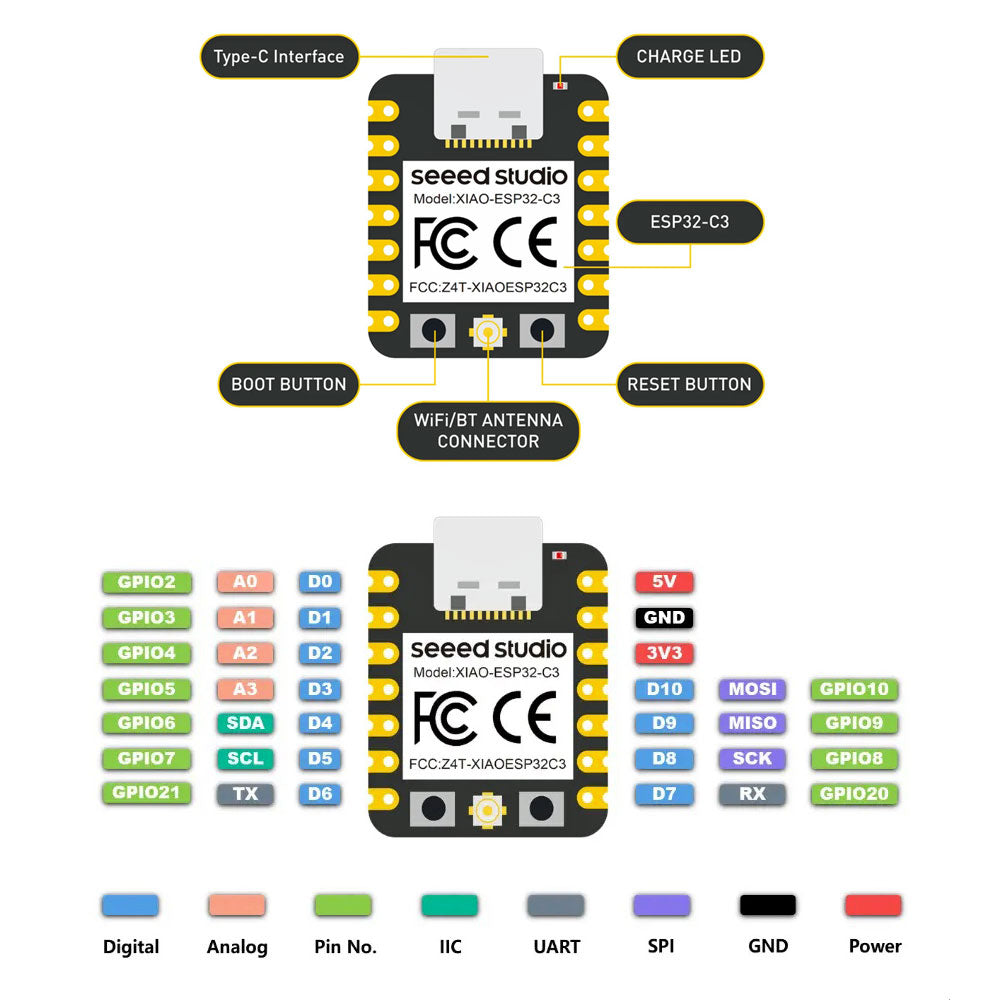

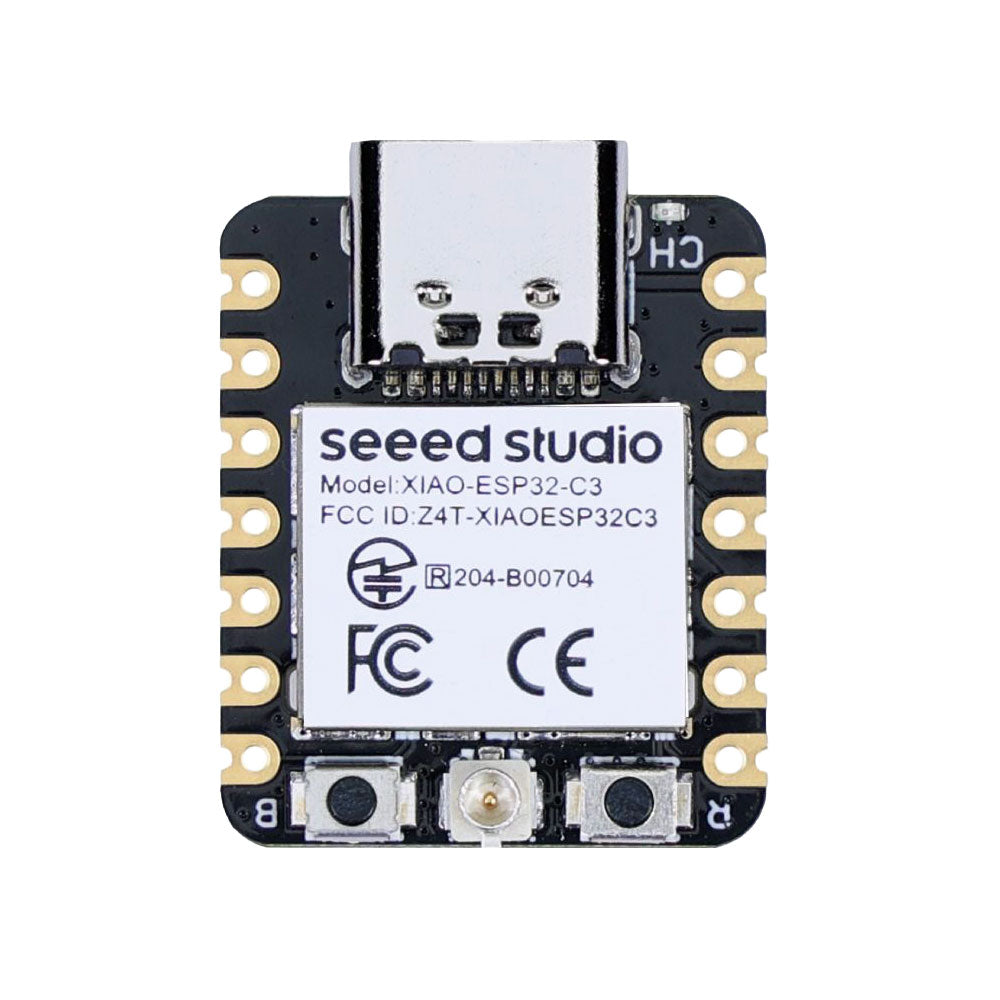

Seeed Studio XIAO ESP32C3
Das Seeed Studio XIAO ESP32C3 ist mit einem hochintegrierten ESP32-C3-Chip ausgestattet, der auf einem 32-Bit-RISC-V-Prozessor mit vierstufiger Pipeline basiert und mit bis zu 160 MHz arbeitet.
Das Board verfügt über ein hochintegriertes ESP32-C3-SoC. Der Chip ist mit einem vollständigen 2,4-GHz-Wi-Fi-Subsystem ausgestattet und unterstützt damit den Station-Modus, SoftAP-Modus, SoftAP-&-Station-Modus sowie den Promiscuous-Modus für unterschiedliche Wi-Fi-Anwendungen. Gleichzeitig arbeitet er äußerst energieeffizient und unterstützt Bluetooth 5 sowie Bluetooth Mesh. Mit 400 KB SRAM und 4 MB Flash bietet der Chip ausreichend Speicherplatz für Programme und eröffnet zahlreiche Möglichkeiten für IoT-Steuerungsanwendungen.
Anwendungen
- Internet der Dinge (IoT)
- Wearables
- Gesundheitsüberwachung
- Bildung
- Energiesparende Netzwerke
- Schnelle Prototypenentwicklung
Technische Daten
| Processor |
ESP32-C3 SoC |
| RISC-V single-core 32-bit chip processor with a four-stage pipeline that operates at up to 160 MHz |
| Wireless |
Complete 2.4GHz Wi-Fi subsystem |
| Bluetooth Low Energy 5.0/ Bluetooth Mesh |
| On-chip Memory |
400 KB SRAM & 4 MB Flash |
| Interface |
1x UART, 1x I²C, 1x SPI, 11x GPIO (PWM), 4x ADC |
| 1x Reset button, 1x Boot button |
| Power (Typ.) |
Max 3.3 V Output Current: 500 mA Test Condition: BAT Pin Input @ 3.8 V Source Capability: 3 A |
| Charging current: 380 mA(Fast) / 40 mA(Trickle) |
Input voltage (VIN): 5 V
Input voltage (BAT): 3.7 V |
| Deep Sleep Power Consumption |
Deep Sleep Mode: 44 μA |
| Wi-Fi Enabled Power Consumption |
Active Mode: 75 mA |
| Modem-sleep Mode: 25 mA |
| Light-sleep Mode: 4 mA |
| BLE Enabled Power Consumption |
Modem-sleep Mode: 27 mA |
| Light-sleep Mode: 10 mA |
| Dimensions |
21 x 17.8 mm |
Lieferumfang
- 1x Seeed Studio XIAO ESP32C3
- 1x Antenne
- 2x 7-Pin-Header
Downloads
Dieses Bundle enthält:
- Buch: Build Smart Projects with the XIAO ESP32-C3 Board (Einzelpreis: 35 €)
- Board: Seeed Studio XIAO ESP32C3 (Einzelpreis: 10 €)
