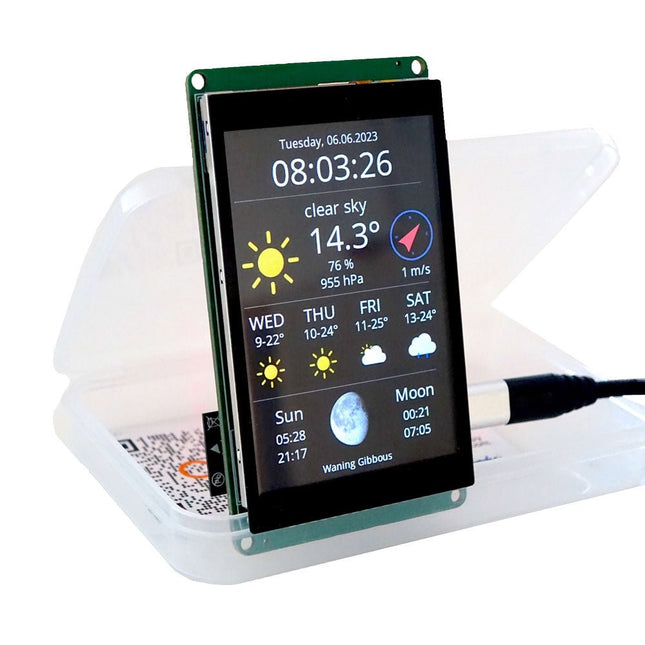

Dieses DIY-Farbdisplay-Kit ist ein unterhaltsames und lehrreiches Projekt für Maker jeden Alters. Es ist eine großartige Möglichkeit, etwas über Elektronik und Programmierung zu lernen und Ihre Lötfähigkeiten zu verbessern. Mikrocontroller Da dieses Kit mit dem ePulse Feather ESP32-Entwicklungsboard geliefert wird, übernimmt das Kit alle großartigen Funktionen dieses Entwicklungskits. Display Das große 3,5"-Farbdisplay mit 320 x 480 Pixeln verfügt außerdem über eine hochpräzise kapazitive Touch-Oberfläche. Im Gegensatz zu resistiven Touch-Oberflächen, die oft am besten funktionieren, wenn ein Stift verwendet wird, bietet dieses automatisch kalibrierte Modul ein Smartphone-ähnliches Benutzererlebnis. Anschlussplatine Die Anschlüsse für das Display sind bereits auf der Anschlussplatine vormontiert, da diese eine geübtere Hand am Lötkolben erfordern. Daher bietet es für den unerfahrenen Löter das Beste aus beiden Welten. Sie können sich auch dafür entscheiden, den Ein-Aus-Schalter oder den Grove-Anschluss nicht hinzuzufügen; beides ist optional. Die Anschlussplatine bietet Erweiterbarkeit auf zwei Arten: über die herausgebrochenen Pins des Mikrocontrollers und über den Anschluss für das Grove-System. Technische Daten Mikrocontroller ESP32 Modul ePulse Feather Anzeigeauflösung 320 x 480 Displaytreiber ILI9488 Touch-Display Kapazitiv Lieferumfang 1x ePulse Feather, ESP32-Entwicklungsboard mit geringem Stromverbrauch 1x 3,5" 320x480 Farbdisplay (ILI9488, TFT) mit kapazitiver Touch-Schnittstelle (FT6236) Color Kit Grande Connector Board 1x benutzerdefinierte Anschlussplatine zum Verbinden des ESP32 und der Display-Header-Pins 1x Satz spezieller Stiftleisten (zum Anlöten an den Steckverbinder PCB Color Kit Power Switch) 1x Ein-Aus-Schalter (kann optional an den SMD-Grove-Stecker der Leiterplatte gelötet werden) 1x Grove-Anschluss (kann optional an den Anschluss PCB Color Kit Grande Foam Stickers gelötet werden) 4x Doppelseitiger Schaumstoffkleber zur Befestigung des Displays auf der Leiterplatte Downloads Schematics Documentation

Lesen (+) (–)

Der Arduino Nano ESP32 (mit und ohne Header) ist ein Nano-Formfaktor-Board, das auf dem ESP32-S3 (eingebettet im NORA-W106-10B von u-blox) basiert. Es ist das erste Arduino-Board, das vollständig auf einem ESP32 basiert. Es bietet Wi-Fi, Bluetooth LE, Debugging über natives USB in der Arduino-IDE sowie einen geringen Stromverbrauch. Der Nano ESP32 ist kompatibel mit der Arduino IoT Cloud und unterstützt MicroPython. Es ist ein ideales Board für den Einstieg in die IoT-Entwicklung. Features Geringer Platzbedarf: Dieses Board wurde unter Berücksichtigung des bekannten Nano-Formfaktors entwickelt und ist aufgrund seiner kompakten Größe perfekt für die Einbettung in eigenständige Projekte geeignet. Wi-Fi und Bluetooth: Nutzen Sie die Leistung des im IoT-Bereich bekannten ESP32-S3-Mikrocontrollers mit vollständiger Arduino-Unterstützung für drahtlose und Bluetooth-Konnektivität. Arduino- und MicroPython-Unterstützung: Wechseln Sie mit ein paar einfachen Schritten nahtlos zwischen Arduino- und MicroPython-Programmierung. Arduino IoT Cloud-kompatibel: Erstellen Sie schnell und einfach IoT-Projekte mit nur wenigen Codezeilen. Das Setup kümmert sich um die Sicherheit und ermöglicht Ihnen die Überwachung und Steuerung Ihres Projekts von überall aus mit der Arduino IoT Cloud-App. HID-Unterstützung: Simulieren Sie HID-Geräte wie Tastaturen oder Mäuse über USB und eröffnen Sie so neue Möglichkeiten für die Interaktion mit Ihrem Computer. Technische Daten Mikrocontroller u-blox NORA-W106 (ESP32-S3) USB-Anschluss USB-C Pins Eingebaute LED-Pins 13 Eingebaute RGB-LED-Pins 14-16 Digitale I/O-Pins 14 Analoge Eingangs-Pins 8 PWM-Pins 5 Externe Interrupts Alle digitalen Pins Konnektivität Wi-Fi u-blox NORA-W106 (ESP32-S3) Bluetooth u-blox NORA-W106 (ESP32-S3) Kommunikation UART 2x I²C 1x, A4 (SDA), A5 (SCL) SPI D11 (COPI), D12 (CIPO), D13 (SCK). Verwendung eines beliebigen GPIO für Chip Select (CS) Stromversorgung I/O-Spannung 3,3 V Eingangsspannung (nominal) 6-21 V Quellstrom pro I/O-Pin 40 mA Sinkstrom pro I/O-Pin 28 mA Taktrate Prozessor Bis zu 240 MHz Speicher ROM 384 kB SRAM 512 kB Externer Flash 128 Mbit (16 MB) Abmessungen 18 x 45 mm Downloads Datasheet Schematics

Lesen (+) (–)

Das ESP8266 ist ein beeindruckendes, kostengünstiges WiFi-Modul, das sich zum Hinzufügen von WiFi-Funktionalität zu einem bestehenden Mikrocontrollerprojekt über eine serielle UART-Verbindung eignet. Das Modul kann sogar so umprogrammiert werden, dass es als eigenständiges, WiFi-verbundenes Gerät fungiert – einfach mit Strom versorgen! 802.11 b/g/n-Protokoll Wi-Fi Direct (P2P), Soft-AP Integrierter TCP/IP-Protokollstapel Dieses Modul ist ein in sich geschlossenes SOC (System On a Chip), das nicht unbedingt einen Mikrocontroller benötigt, um Ein- und Ausgänge zu manipulieren, wie Sie es normalerweise beispielsweise mit einem Arduino tun würden, da der ESP-01 als kleiner Computer fungiert. So können Sie einem Mikrocontroller Internetzugriff geben, wie es das Wi-Fi-Shield mit dem Arduino tut, oder Sie können den ESP8266 einfach so programmieren, dass er nicht nur Zugriff auf ein Wi-Fi-Netzwerk hat, sondern auch als Mikrocontroller fungiert, was den ESP8266 sehr vielseitig macht.

Lesen (+) (–)

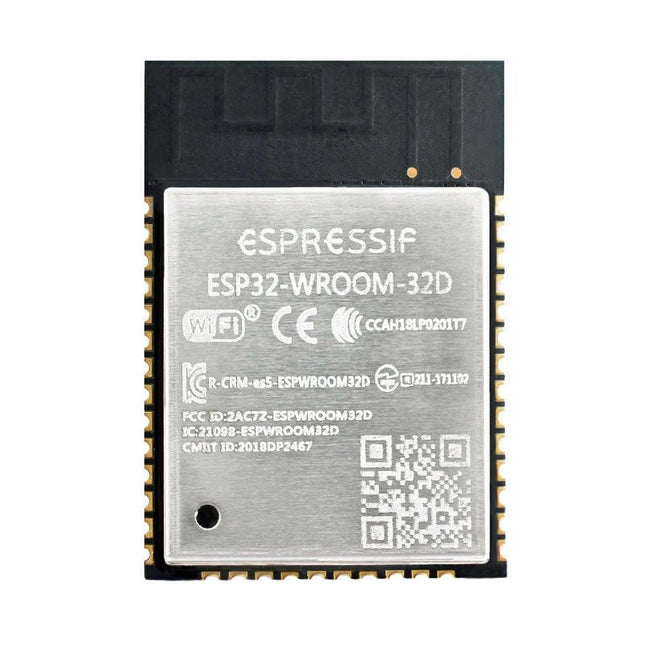

Der ESP32-WROOM-32 misst nur 25,2 x 18 mm und enthält den ESP32-SoC, den Flash-Speicher, präzise diskrete Komponenten und eine PCB-Antenne, um eine hervorragende HF-Leistung in Anwendungen mit begrenztem Platzangebot zu bieten. ESP32-WROOM-32 ist ein leistungsstarkes, generisches Wi-Fi + BT + BLE-MCU-Modul, das auf eine Vielzahl von Anwendungen abzielt, von Sensornetzwerken mit geringem Stromverbrauch bis hin zu anspruchsvollsten Aufgaben wie Sprachkodierung, Musik-Streaming und MP3-Dekodierung. Das Herzstück dieses Moduls ist der ESP32-D0WDQ6-Chip. Der eingebettete Chip ist skalierbar und anpassungsfähig. Es gibt zwei CPU-Kerne, die einzeln angesteuert werden können, und die Taktfrequenz ist von 80 MHz bis 240 MHz einstellbar. Der Benutzer kann die CPU auch ausschalten und den stromsparenden Coprozessor nutzen, um die Peripheriegeräte ständig auf Änderungen oder Überschreitungen von Schwellenwerten zu überwachen. ESP32 integriert eine Vielzahl von Peripheriegeräten, die von kapazitiven Berührungssensoren, Hall-Sensoren, SD-Kartenschnittstelle, Ethernet, Hochgeschwindigkeits-SPI, UART, I²S und I²C reichen. Die Integration von Bluetooth, Bluetooth LE und Wi-Fi sorgt dafür, dass ein breites Anwendungsspektrum angesprochen werden kann und das Modul zukunftssicher ist. Die Verwendung von Wi-Fi ermöglicht eine große physische Reichweite und eine direkte Verbindung zum Internet über einen Wi-Fi-Router, während die Verwendung von Bluetooth es dem Benutzer ermöglicht, bequem eine Verbindung zum Telefon herzustellen oder Niedrigenergie-Beacons zur Erkennung auszusenden. Der Ruhestrom des ESP32-Chips beträgt weniger als 5 µA und eignet sich daher für batteriebetriebene und tragbare Elektronikanwendungen. ESP32 unterstützt eine Datenrate von bis zu 150 Mbit/s und eine Ausgangsleistung von 20,5 dBm an der Antenne, um die größtmögliche physikalische Reichweite zu gewährleisten. Daher bietet der Chip branchenführende Spezifikationen und die beste Leistung für elektronische Integration, Reichweite, Stromverbrauch und Konnektivität. Downloads Datasheet

Lesen (+) (–)

Open-Source-Code mit Arduino IDE und PlatformIO Autonomes Fahren: GPS, Beschleunigungsmesser, Gyroskop PS3-Controller Mikrocontroller wie der Arduino und Einplatinen-Rechner wie der Raspberry Pi haben sich zu beliebten Komponenten entwickelt. Dritter im Bunde ist der ESP32 der Firma Espressif. Mikrocontroller dieser Baureihe zeichnen sich durch eine Vielzahl implementierter Funktionen aus, die bei einem Arduino konstruktiven Prägung mit einem Atmel-AVR-Mikrocontroller erst mit weiterer Hardware möglich sind. Prominenteste Beispiele sind hier die WiFi- und Bluetooth-Funktionalitäten. Gegenüber einem Raspberry Pi zeichnen sie sich durch einen deutlich geringeren Preis aus. Allgemeine Informationen zur Realisierung eines Roboterauto-Projekts mit dem ESP32 sind leicht zu finden. Dabei handelt es sich aber oft nur um Ausführungen zu einem Teilaspekt, ohne fundierte oder funktionale Abstimmung. So ist nicht nur die Beschaffung der benötigten Informationen mühsam und zeitaufwändig, sie kann auch außerordentlich fehlerträchtig sein. Ansatzpunkt dieses Buches ist, diese Lücke zu schließen. Es geht um verschiedene Fähigkeiten eines Chassis, vermittelt mühevolle Fähigkeiten und führt zum Einsatz einer einfachen Motorsteuerung zu einem komplexen sensor- und sprachgesteuerten Roboterauto. Hacks rund um GPS und eine PlayStation 3 runden die Sache ab. Inhalt Bei der Reihenfolge der Kapitel wurde versucht – beginnend mit der Darstellung von grundlegenden Informationen – über die Lösung einfacher Aufgaben zu etwas anspruchsvolleren Techniken zu führen. Der Mikrocontroller ESP32 Die Software Die Stromversorgung Rund um die Hardware Das Chassis Der Gleichstrommotor Kabellose Steuerung über WiFi Mit Sensoren Hindernisse erkennen Eine eigene Roboterauto-App Servo und Lichtsensor GPS Beschleunigungsmesser / Gyroskop PS3-Controller Roboterauto-App Hinweis zur Software Die Dateien haben das Suffix (.cpp). Grund ist die Entwicklung mit PlatformIO. Mit Copy & Paste sollten Sie auch in der Arduino-IDE verwendet werden können.

Lesen (+) (–)

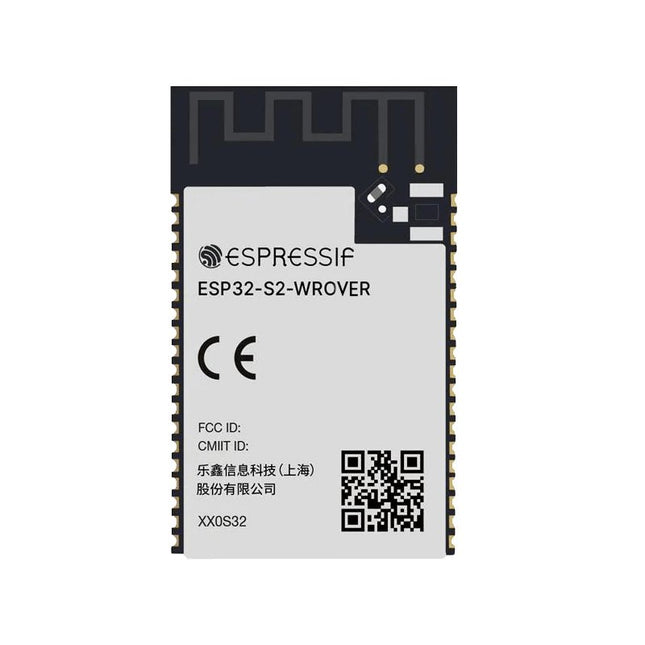

Das Herzstück dieses Moduls ist ESP32-S2, eine Xtensa® 32-Bit-LX7-CPU, die mit bis zu 240 MHz arbeitet. Der Chip verfügt über einen Co-Prozessor mit geringem Stromverbrauch, der anstelle der CPU verwendet werden kann, um Strom zu sparen und gleichzeitig Aufgaben auszuführen, die nicht viel Rechenleistung erfordern, wie beispielsweise die Überwachung von Peripheriegeräten. ESP32-S2 integriert eine Vielzahl von Peripheriegeräten, darunter SPI, I²S, UART, I²C, LED-PWM, TWAITM, LCD, Kameraschnittstelle, ADC, DAC, Berührungssensor, Temperatursensor sowie bis zu 43 GPIOs. Es verfügt außerdem über eine Full-Speed-USB-On-The-Go-Schnittstelle (OTG), um die USB-Kommunikation zu ermöglichen. Merkmale MCU ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz 128 KB ROM 320 KB SRAM 16 KB SRAM im RTC W-lan 802.11 b/g/n Bitrate: 802.11n bis zu 150 Mbit/s A-MPDU- und A-MSDU-Aggregation Unterstützung für 0,4 µs Schutzintervall Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz Hardware Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor 40-MHz-Quarzoszillator 4 MB SPI-Flash Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V Betriebstemperaturbereich: –40 ~ 85 °C Abmessungen: 18 × 31 × 3,3 mm Anwendungen Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch Generische IoT-Datenlogger mit geringem Stromverbrauch Kameras für Video-Streaming Over-the-Top-Geräte (OTT). USB-Geräte Spracherkennung Bilderkennung Mesh-Netzwerk Heimautomatisierung Smart-Home-Systemsteuerung Intelligentes Gebäude Industrielle Automatisierung Intelligente Landwirtschaft Audioanwendungen Anwendungen im Gesundheitswesen Wi-Fi-fähiges Spielzeug Tragbare Elektronik Einzelhandels- und Gastronomieanwendungen Intelligente POS-Geräte

Lesen (+) (–)

Die WiFi-Module der chinesischen Firma Espressif haben schon längst die Maker-Community erobert, bieten sie doch zu einem konkurrenzlosen Preis MCU- und WiFi-Funktionalität. Mit einfachen Mitteln lässt sich ein Arduino mit einem ESP-Modul um WiFi erweitern. Die globale Bastler-Gemeinde ersetzte schon bald die integrierte Firmware mit eigener Firmware, sodass Entwickler ESP-Boards wie Arduino-Boards programmieren können. Der neue ESP32 geht einen Schritt weiter und ist in jeder Beziehung leistungsfähiger als der ESP8266. Zudem besitzt er nun Bluetooth-Funktionalität. Der ESP32 verfügt über einen 240-MHz-Zweikern-Mikroprozessor mit einer Performanz von 600 DMIPS. Neben 520 KByte SRAM befinden sich 16 MByte Flashspeicher an Board. Zur Kommunikation mit der Außenwelt enthält das System-on-a-Chip die 802.11-b/g/n-WiFi-Komponente HT40 und Bluetooth-Funktionalität. Als Sensoren bietet der ESP32 einen Hall-Sensor, eine zehnfache, kapazitive Touch-Schnittstelle, einen analogen Verstärker für niedrige Signale und einen 32-kHz-Kristallquartz. Der Bestseller-Autor Erik Bartmann hat sich ausführlich mit dem neuen ESP32 beschäftigt. Heraus gekommen ist dabei Das ESP32-Praxisbuch, in dem er die Leser Schritt für Schritt in die Arbeit mit diesem preiswerten WiFi-Mikrocontroller einführt.

Lesen (+) (–)

Das ESP32-PICO-KIT passt in ein Mini-Breadboard. Es ist voll funktionsfähig mit der minimalen Anzahl von diskreten Komponenten, während es alle ESP32-Pins freilegt. Features Eine vollständige und aktuelle Dokumentation ist verfügbar. Alle vorgestellten Anweisungen und Befehle funktionieren wie beschrieben. Zusätzliche Informationen und Hardware-Dokumentation sind ebenfalls reichlich vorhanden. Applikationen für das ESP32-PICO-KIT können auf Windows, Linux oder Mac entwickelt werden. Zwei Kerne und ein Funkgerät Wie der ESP8266 hat der ESP32 Wi-Fi, aber zusätzlich Bluetooth. Außerdem hat er zwei 32-Bit-Kerne im Inneren, die ihn extrem leistungsfähig machen und alle Ports und Schnittstellen bieten, die dem ESP8266 fehlen.Vereinfachend könnte man sagen, dass der ESP8266 ein Wi-Fi-Controller ist, der einige I/Os bietet, während der ESP32 ein vollwertiger Controller ist, der auch Wi-Fi hat. ESP32-Peripheriegeräte Der ESP32 verfügt über einen ADC & DAC, eine Touch-Sensor-Schaltung, einen SD/SDIO/MMC-Host-Controller, einen SDIO/SPI-Slave-Controller, einen EMAC, PWM zur Steuerung von LEDs und Motoren, UART, SPI, I²C, I²S, Infrarot-Fernbedienung und natürlich GPIO. ESP32-PICO-KIT Entwicklungsboard Das ESP32-PICO-D4 ist ein System-on-Chip (SoC), das einen ESP32-Chip zusammen mit einem 4 MB SPI-Flash-Speicher in einem winzigen 7 x 7 mm Gehäuse integriert. Das ESP32-PICO-KIT ist ein Breakout-Board für diesen SoC mit einem integrierten USB-seriell-Wandler für einfache Programmierung und Debugging. Neben dem Board benötigen Sie eine Programmier-Toolchain. Eine vollständige, aktuelle Dokumentation von Espressif finden Sie auf der Read the Docs-Website.Alle vorgestellten Anleitungen und Befehle funktionieren wie beschrieben.Zusätzliche Informationen und Hardware-Dokumentationen sind ebenfalls reichlich vorhanden. Applikationen für das ESP32-PICO-KIT können auf Windows, Linux oder Mac entwickelt werde

Lesen (+) (–)

Practical Multitasking Fundamentals Programming embedded systems is difficult because of resource constraints and limited debugging facilities. Why develop your own Real-Time Operating System (RTOS) as well as your application when the proven FreeRTOS software is freely available? Why not start with a validated foundation? Every software developer knows that you must divide a difficult problem into smaller ones to conquer it. Using separate preemptive tasks and FreeRTOS communication mechanisms, a clean separation of functions is achieved within the entire application. This results in safe and maintainable designs. Practicing engineers and students alike can use this book and the ESP32 Arduino environment to wade into FreeRTOS concepts at a comfortable pace. The well-organized text enables you to master each concept before starting the next chapter. Practical breadboard experiments and schematics are included to bring the lessons home. Experience is the best teacher. Each chapter includes exercises to test your knowledge. The coverage of the FreeRTOS Application Programming Interface (API) is complete for the ESP32 Arduino environment. You can apply what you learn to other FreeRTOS environments, including Espressif’s ESP-IDF. The source code is available from GitHub. All of these resources put you in the driver’s seat when it is time to develop your next uber-cool ESP32 project. What you will learn: How preemptive scheduling works within FreeRTOS The Arduino startup “loopTask” Message queues FreeRTOS timers and the IDLE task The semaphore, mutex, and their differences The mailbox and its application Real-time task priorities and its effect Interrupt interaction and use with FreeRTOS Queue sets Notifying tasks with events Event groups Critical sections Task local storage The gatekeeper task

Lesen (+) (–)

Das T-Journal ist ein günstiges ESP32-Kamera-Entwicklungsboard mit einer OV2640-Kamera, einer Antenne, einem 0,91-Zoll-OLED-Display, einigen freiliegenden GPIOs und einer Micro-USB-Schnittstelle. Damit lässt sich Code einfach und schnell auf das Board hochladen. Spezifikationen Chipsatz Expressif-ESP32-PCIO-D4 240 MHz Xtensa Single-/Dual-Core 32-Bit LX6 Mikroprozessor FLASH QSPI-Flash/SRAM, bis zu 4x 16 MB SRAM 520 kB SRAM Schlüssel zurücksetzen, IO32 Anzeige 0,91' SSD1306 Betriebskontrollleuchte rot USB auf TTL CP2104 Kamera OV2640, 2 Megapixel Analoges Servo für den Lenkmotor Integrierter Taktgeber: 40 MHz Quarzoszillator Betriebsspannung 2,3-3,6 V Arbeitsstrom ca. 160 mA Arbeitstemperaturbereich -40℃ ~ +85℃ Größe 64,57 x 23,98 mm Netzteil USB 5 V/1 A Ladestrom 1 A Batterie 3,7 V Lithiumbatterie W-lan Standard FCC/CE/TELEC/KCC/SRRC/NCC (ESP32-Chip) Protokoll 802.11 b/g/n/e/i (802.11n, Geschwindigkeit bis zu 150 Mbit/s) A-MPDU- und A-MSDU-Polymerisation, unterstützt 0,4 μS Schutzintervall Frequenzbereich 2,4 GHz~2,5 GHz (2400 M ~ 2483,5 M) Sendeleistung 22 dBm Kommunikationsentfernung 300m Bluetooth Protokoll entspricht Bluetooth v4.2BR/EDR und BLE-Standard Radiofrequenz mit -98 dBm Empfindlichkeit NZIF-Empfänger Klasse-1, Klasse-2 und Klasse-3-Sender AFH Audiofrequenz CVSD- und SBC-Audiofrequenz Software WLAN-Modus Station/SoftAP/SoftAP+Station/P2P Sicherheitsmechanismus WPA/WPA2/WPA2-Enterprise/WPS Verschlüsselungstyp AES/RSA/ECC/SHA Firmware-Upgrade UART-Download/OTA (Download und Schreiben der Firmware über Netzwerk/Host) Unterstützung bei der Softwareentwicklung, Cloud-Server-Entwicklung/SDK für die Entwicklung von Benutzer-Firmware Netzwerkprotokoll IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT Benutzerkonfiguration AT + Befehlssatz, Cloud-Server, Android/iOS-App Betriebssystem FreeRTOS Inbegriffen 1x ESP32-Kameramodul (Fischaugenobjektiv) 1x WLAN-Antenne 1x Stromleitung Downloads Kamerabibliothek für Arduino

Lesen (+) (–)

Das Herzstück dieses Moduls ist ESP32-S2, eine Xtensa® 32-Bit-LX7-CPU, die mit bis zu 240 MHz arbeitet. Der Chip verfügt über einen Co-Prozessor mit geringem Stromverbrauch, der anstelle der CPU verwendet werden kann, um Strom zu sparen und gleichzeitig Aufgaben auszuführen, die nicht viel Rechenleistung erfordern, wie beispielsweise die Überwachung von Peripheriegeräten. ESP32-S2 integriert eine Vielzahl von Peripheriegeräten, darunter SPI, I²S, UART, I²C, LED-PWM, TWAITM, LCD, Kameraschnittstelle, ADC, DAC, Berührungssensor, Temperatursensor sowie bis zu 43 GPIOs. Es verfügt außerdem über eine Full-Speed-USB-On-The-Go-Schnittstelle (OTG), um die USB-Kommunikation zu ermöglichen. Merkmale MCU ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz 128 KB ROM 320 KB SRAM 16 KB SRAM im RTC W-lan 802.11 b/g/n Bitrate: 802.11n bis zu 150 Mbit/s A-MPDU- und A-MSDU-Aggregation Unterstützung für 0,4 µs Schutzintervall Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz Hardware Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor 40-MHz-Quarzoszillator 4 MB SPI-Flash Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V Betriebstemperaturbereich: –40 ~ 85 °C Abmessungen: 18 × 31 × 3,3 mm Anwendungen Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch Generische IoT-Datenlogger mit geringem Stromverbrauch Kameras für Video-Streaming Over-the-Top-Geräte (OTT). USB-Geräte Spracherkennung Bilderkennung Mesh-Netzwerk Heimautomatisierung Smart-Home-Systemsteuerung Intelligentes Gebäude Industrielle Automatisierung Intelligente Landwirtschaft Audioanwendungen Anwendungen im Gesundheitswesen Wi-Fi-fähiges Spielzeug Tragbare Elektronik Einzelhandels- und Gastronomieanwendungen Intelligente POS-Geräte
