Es ist wie eine Wärmebildkamera, nur in geringerer Auflösung. Um es noch einfacher zu machen, Ihr niedrig aufgelöstes Infrarotbild zu erhalten, erfolgt die gesamte Kommunikation ausschließlich über I²C, unter Verwendung unseres praktischen Qwiic-Systems. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.
Die on-board AMG8833 Grid-EYE von Panasonic besitzt eine Genauigkeit von ±2,5°C bei einem Temperaturbereich von 0°C bis 80°C. Darüber hinaus kann diese IR-"Kamera"-Platine menschliche Körperwärme in etwa 7 Metern oder weniger erkennen und hat eine Bildrate von 10 Bildern pro Sekunde bis zu einem Bild pro Sekunde. Es ist wichtig darauf hinzuweisen, dass diese Version der Grid-EYE zwar die Hochleistungsvariante mit hoher Verstärkung ist, aber nur 3,3 V tolerant ist.
Features
Betriebsspannung(Startup): 1,6-3,6 V
Betriebsspannung (Zeitmessung): 1,5-3,6 V
Stromaufnahme: 4,5 mA
8x8 Thermopile-Array
Temperaturbereich: 0°C bis 80°C
Genauigkeitsrate: ±2,5°C
Menschliche Erkennungsdistanz: 7m oder weniger
I²C Adresse: 0x69 (offene Steckbrücke, Standard) oder 0x68 (geschlossene Steckbrücke)
2x Qwiic Connection Ports
Das Sparkfun Qwiic GPIO ist ein I²C-Gerät, das auf dem TCA9534 I/O Expander IC von Texas Instruments basiert. Das Board fügt acht IO-Pins hinzu, die Sie wie jeden anderen digitalen Pin an Ihrem Controller lesen und schreiben können. Um die Details der I²C-Schnittstelle kümmert sich eine Arduino-Bibliothek, so dass Sie ähnliche Funktionen wie pinMode und digitalWrite von Arduino aufrufen können, so dass Sie sich auf Ihre Kreation konzentrieren können!
Die Pins des TCA9534 sind auf einfach zu bedienende Latch-Klemmen aufgeteilt; schrauben Sie nie wieder einen Draht an! Die Klemmen sind relativ geräumig, so dass Sie mehrere Drähte in eine Masse- oder Stromklemme einrasten lassen können. Mit drei anpassbaren Adress-Jumpern können Sie bis zu acht Qwiic-GPIO-Karten an einen einzigen Bus anschließen und so bis zu 64 zusätzliche GPIO-Pins nutzen! Die Voreinstellung für I²C ist 0x27 und kann über die Jumper auf der Rückseite der Karte geändert werden.
Features
Acht konfigurierbare GPIO-Pins verfügbar
I2C Adresse: 0x27 (Standard)
Hardware-Adresspins ermöglichen bis zu acht Karten an einem Bus
Register zur Invertierung der Eingangspolarität
Steuern Sie jeden I/O-Pin einzeln oder alle auf einmal
Open-Drain Active-Low Interrupt Ausgang
2 x Qwiic-Stecker
Abmessungen: 60,96 mm x 38,10 mm
Sie können den nRF52840-Chip direkt programmieren, um die Vorteile des Cortex-M4-Prozessors voll auszunutzen, und dann den Nordic SoftDevice-Funkstack aufrufen, wenn Sie über BLE kommunizieren müssen. Da die zugrundeliegende API und die Peripheriegeräte für den '832 und den '840 identisch sind, können Sie Ihre älteren nRF52832-Projekte mit exakt demselben Code aufwerten - mit einem einzigen Rekompilieren!
CircuitPython funktioniert am besten mit Festplattenzugriff, und dies ist der einzige BLE-plus-USB-native Chip, der den Speicher hat, um einen kleinen Python-Interpreter auszuführen. Der große Arbeitsspeicher und der schnelle Cortex M4F-Chip machen dies zu einer guten Kombination.
Peripherals
Jede Menge GPIO, Analogeingänge, PWM, Timer usw. Das Beste von allem ist, dass es nativen USB hat! Endlich wird kein separater serieller USB-Chip wie CP2104 oder FT232 mehr benötigt. Die serielle Schnittstelle wird als USB CDC-Deskriptor behandelt, und der Chip kann sich wie eine Tastatur, eine Maus, ein MIDI-Gerät oder sogar ein Diskettenlaufwerk verhalten. Dieser Chip hat TinyUSB-Unterstützung - das heißt, Sie können ihn mit Arduino als natives USB-Gerät verwenden und als UART (CDC), HID, Massenspeicher, MIDI und mehr fungieren!
Merkmale
ARM Cortex M4F (mit HW-Gleitkommabeschleunigung) mit 64 MHz
1 MB Flash und 256 KB SRAM
Nativer Open-Source-USB-Stack (vorprogrammiert mit UF2-Bootloader)
Bluetooth Low Energy kompatibles 2,4 GHz Funkgerät
FCC / IC / TELEC zertifiziertes Modul
Bis zu +8 dBm Ausgangsleistung
1,7 V bis 3,3 V Betrieb mit internen linearen und DC/DC Spannungsreglern
21 GPIO, 6x 12-bit ADC-Pins, bis zu 12 PWM-Ausgänge (3 PWM-Module mit je 4 Ausgängen)
Pin #3 rote LED für allgemeines Blinken, NeoPixel für farbiges Feedback
Power/Aktivierungs-Pin
Dimensionen 2,0 x 0,9 x 0,28" (51 x 23 x 7,2 mm) ohne eingelötete Header
Leicht wie eine (große?) Feder (6 Gramm)
4 Befestigungslöcher
Reset-Knopf
SWD-Anschluss für Debugging
Das Ft Element ist mit vier 50-poligen Board-to-Board-Anschlüssen an der Unter- und Oberseite ausgestattet, die auf die Alchitry Au- und Au(+)-Platinen aufgeschnappt werden. Außerdem fügt es Ihrem Alchitry-Board-Stack über den USB-C-Anschluss eine USB-3.0-Hochgeschwindigkeitsschnittstelle mit 200 MB/s hinzu.
Merkmale
USB-C-Stecker mit 200MB/s Datenrate zu Board-to-Board-Anschlüssen
Für den Einsatz bei Projekten, die eine höhere Datenübertragungsrate als die standardmäßige Onboard-USB-zu-Seriell-Verbindung mit 12Mbaud benötigen
200 Mbps* ~ 191 Mbaud* - Hinweis: dies ist nicht exakt und hängt davon ab, wie Sie das Dev-Board in Verbindung mit der FT-Elementkarte verwenden.
Das NEO-M8U-Modul ist ein 72-Kanal GNSS-Empfänger der u-blox M8-Engine, d. h. es kann Signale der Konstellationen GPS, GLONASS, Galileo und BeiDou mit einer Genauigkeit von ~2,5 Metern empfangen. Das Modul unterstützt den gleichzeitigen Empfang von drei GNSS-Systemen. Die Kombination aus GNSS und integrierten 3D-Sensor-Messungen auf dem NEO-M8U ermöglicht genaue Echtzeit-Positionierungsraten von bis zu 30 Hz. Im Vergleich zu anderen GPS-Modulen maximiert dieses Breakout die Positionsgenauigkeit in dichten Städten oder überdachten Gebieten. Selbst bei schlechten Signalbedingungen ist eine kontinuierliche Positionierung in städtischen Umgebungen und auch bei vollständigem Signalverlust (z. B. in kurzen Tunneln und Parkhäusern) möglich. Mit UDR beginnt die Positionierung, sobald die Karte mit Strom versorgt wird, noch bevor der erste GNSS-Fix verfügbar ist! Die Zeit für die Positionsbestimmung wird durch den integrierten Akku noch weiter verkürzt; Sie haben eine Reservestromversorgung, die es dem GPS ermöglicht, innerhalb von Sekunden einen Hot-Lock zu erzielen! Zusätzlich unterstützt dieser u-blox-Empfänger I2C (u-blox nennt dies Display Data Channel), was ihn perfekt für die Qwiic-Kompatibilität macht, so dass wir unsere kostbaren UART-Ports nicht verbrauchen müssen. Da wir unser praktisches Qwiic-System verwenden, ist kein Löten erforderlich, um es mit dem Rest des Systems zu verbinden. Dennoch haben wir die Pins im 0,1'-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. U-blox-basierte GPS-Produkte sind mit dem beliebten, aber dichten Windows-Programm namens u-centre konfigurierbar. Viele verschiedene Funktionen können auf dem NEO-M8U konfiguriert werden: Baudraten, Update-Raten, Geofencing, Spoofing-Erkennung, externe Interrupts, SBAS/D-GPS, etc. All dies kann innerhalb der SparkFun Arduino Library gemacht werden! Das SparkFun NEO-M8U GPS Breakout ist außerdem mit einem On-Board-Akku ausgestattet, der die RTC auf dem NEO-M8U mit Strom versorgt. Dadurch wird die Zeit bis zum ersten Fix von einem Kaltstart (~26s) auf einen Heißstart (~1,5s) reduziert. Die Batterie hält die RTC und die GNSS-Orbitdaten auch ohne Stromzufuhr für eine lange Zeit aufrecht. Merkmale Integrierter U.FL-Anschluss zur Verwendung mit einer Antenne Ihrer Wahl 72-Kanal GNSS-Empfänger 2,5 m horizontale Genauigkeit 30 Hz maximale Aktualisierungsrate Time-To-First-Fix: Kalt: 26 s Heiß: 1,5 s Max. Höhe: 50.000 m Max G: ≤4 Max Geschwindigkeit: 500 m/s Geschwindigkeitsgenauigkeit: 0,5m/s Kursgenauigkeit: 1 Grad Eingebauter Beschleunigungssensor und Gyroskop Zeitimpulsgenauigkeit: 30 ns 3,3 VCC und I/O Stromverbrauch: ~29 mA Continuous Tracking, Standard Concurrent Mode Software-konfigurierbar Geofencing Kilometerzähler Spoofing-Erkennung Externer Interrupt Pin-Steuerung Low Power Modus Viele andere! Unterstützt NMEA-, UBX- und RTCM-Protokolle über UART- oder I2C-Schnittstellen
Der VL53L1X von STMicroelectronics nutzt einen VCSEL (Vertical Cavity Surface Emitting Laser), um einen Infrarotlaser zu emittieren, der die Reflexion zum Ziel zeitlich bestimmt. Das bedeutet, dass Sie in der Lage sind, die Entfernung zu einem 40 mm bis 4 m entfernten Objekt mit Millimeterauflösung zu messen! Um die Messung noch einfacher zu machen, erfolgt die gesamte Kommunikation ausschließlich über I2C, unter Verwendung unseres praktischen Qwiic-Systems, so dass keine Lötarbeiten erforderlich sind, um ihn mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.
Jeder VL53L1X-Sensor hat eine Präzision von 1mm mit einer Genauigkeit von etwa +/-5mm, und der minimale Leseabstand dieses Sensors beträgt 4cm. Das Sichtfeld dieses kleinen Breakouts ist mit 15°-27° recht eng und die Leserate beträgt bis zu 50Hz. Stellen Sie sicher, dass Sie die Platine mit einer angemessenen Spannung versorgen, da sie 2,6V-3,5V benötigt. Bitte entfernen Sie den Schutzaufkleber auf dem VL53L1X vor dem Gebrauch, da sonst die Messwerte verfälscht werden.
Merkmale
Betriebsspannung: 2,6V-3,5V
Leistungsaufnahme: 20 mW @10Hz
Messbereich: ~40mm bis 4.000mm
Auflösung: +/-1mm
Lichtquelle: Klasse 1 940nm VCSEL
7-Bit unshifted I2C Adresse: 0x29
Sichtfeld: 15° - 27°
Max. Leserate: 50Hz
Mit diesem FeatherWing können Sie ganz einfach die Datenprotokollierung zu jedem Feather Board hinzufügen, das Sie haben. Sie erhalten sowohl eine I²C-Echtzeituhr (PCF8523) mit 32-kHz-Quarz und Batterie-Backup als auch einen microSD-Sockel, der an die SPI-Port-Pins angeschlossen wird (+ zusätzlicher Pin für CS).
Hinweis: FeatherWing wird nicht mit einer microSD-Karte geliefert.
Zur Nutzung der RTC-Batterie-Backup-Funktionen ist eine CR1220-Knopfzelle erforderlich. Wenn Sie den RTC-Teil des FeatherWing nicht verwenden, ist keine Batterie erforderlich.
Um mit dem microSD-Kartensockel zu kommunizieren , wird die Standard-SD-Bibliothek von Worduino empfohlen. Um die Stiftleisten am Wing zu befestigen, ist etwas Löten erforderlich.
Pinbelegung
Power-Pins
In der unteren Reihe werden die Pins 3,3 V (zweiter von links) und GND (vierter von links) zur Stromversorgung der SD-Karte und der RTC verwendet (um die Knopfzellenbatterie zu entlasten, wenn Netzstrom verfügbar ist).
RTC- und I²C-Pins
In der oberen rechten Ecke werden SDA (ganz rechts) und SCL (links von SDA) für die Kommunikation mit dem RTC-Chip verwendet.
SCL – I²C-Taktpin zum Anschluss an die I 2 C-Taktleitung Ihres Mikrocontrollers. Dieser Pin verfügt über einen Pull-up-Widerstand von 10 kΩ bis 3,3 V
SDA – I²C-Datenpin zum Anschluss an die I 2 C-Datenleitung Ihres Mikrocontrollers. Dieser Pin verfügt über einen Pull-up-Widerstand von 10 kΩ bis 3,3 V
Es gibt auch einen Breakout für INT , den Ausgangspin der RTC. Er kann als Interrupt-Ausgang oder zur Erzeugung einer Rechteckwelle verwendet werden. Beachten Sie, dass es sich bei diesem Pin um einen offenen Drain handelt. Sie müssen den internen Pull-up am digitalen Pin aktivieren, mit dem er verbunden ist.
SD- und SPI-Pins
Von links beginnend haben Sie
SPI Clock (SCK) – Ausgang von der Feder zum Flügel
SPI Master Out Slave In (MOSI) – Ausgang von der Feder zum Flügel
SPI Master In Slave Out (MISO) – Flügel-zu-Feder-Eingang
Diese Stifte befinden sich bei jeder Feder an der gleichen Stelle. Sie dienen der Kommunikation mit der SD-Karte. Wenn die SD-Karte nicht eingelegt ist, sind diese Pins völlig frei. MISO wird in den Tri-State-Zustand versetzt, wenn der SD-CS-Pin (Chip Select) auf High gezogen wird
Diese Version des Micro-OLED-Breakout hat exakt die Größe seines nicht-Qwiic-kompatiblen Geschwisters, mit einem 64 Pixel breiten und 48 Pixel hohen Bildschirm und einer Größe von 0,66". Es wurde aber zusätzlich mit zwei Qwiic-Anschlüssen ausgestattet und ist damit ideal für den I2C-Betrieb. Außerdem haben wir zwei Montagelöcher und eine praktische Qwiic-Kabelhalterung in eine abnehmbare Lasche auf der Platine integriert, die sich dank einer v-förmigen Kante leicht entfernen lässt. Wir haben sogar darauf geachtet, einen I2C-Pull-Up-Jumper und einen ADDR-Jumper auf der Rückseite des Boards zu integrieren, falls Sie also Ihre eigenen I2C-Pull-Ups haben oder die I2C-Adresse des Boards ändern müssen!
Features
Qwiic-Connector Enabled
Betriebsspannung: 3,3V
Betriebsstrom: 10mA (20mA max)
Bildschirmgröße: 64x48 Pixel (0,66" Querschnitt)
Monochrom Blau-auf-Schwarz
I2C-Schnittstelle
Das Power Delivery Board verwendet einen eigenständigen Controller, um mit den Stromadaptern zu verhandeln und auf eine höhere Spannung als nur 5V umzuschalten. Dies verwendet den gleichen Stromadapter für verschiedene Projekte, anstatt sich auf mehrere Stromadapter zu verlassen, die unterschiedliche Ausgangsspannungen bereitstellen. Das Board kann als Teil des Qwiic-Connect-Systems von SparkFun geliefert werden, so dass Sie keine Lötarbeiten durchführen müssen, um herauszufinden, wie die Dinge ausgerichtet sind.
Das SparkFun Power Delivery Board nutzt die Vorteile des Power-Delivery-Standards mit einem Standalone-Controller von STMicroelectronics, dem STUSB4500. Der STUSB4500 ist ein USB-Power-Delivery-Controller, der Senkengeräte anspricht. Er implementiert einen proprietären Algorithmus zur Aushandlung eines Stromversorgungsvertrags mit einer Quelle (d. h. einer Steckdose oder einem Netzteil), ohne dass ein externer Mikrocontroller erforderlich ist. Sie benötigen jedoch einen Mikrocontroller, um die Karte zu konfigurieren. PDO-Profile werden in einem integrierten nichtflüchtigen Speicher konfiguriert. Der Controller übernimmt die ganze Arbeit der Leistungsaushandlung und bietet eine einfache Möglichkeit zur Konfiguration über I2C.
Um die Karte zu konfigurieren, benötigen Sie einen I2C-Bus. Das Qwiic-System macht es einfach, das Power Delivery Board mit einem Mikrocontroller zu verbinden. Je nach Anwendung können Sie den I2C-Bus auch über die durchkontaktierten SDA- und SCL-Löcher anschließen.
Merkmale
Eingangs- und Ausgangsspannungsbereich von 5-20V
Ausgangsstrom bis zu 5A
Drei konfigurierbare Stromabgabeprofile
Automatischer Type-C™- und USB-PD-Sink-Controller
Zertifizierter USB Type-C™ rev 1.2 und USB PD rev 2.0 (TID #1000133)
Integrierte VBUS-Spannungsüberwachung
Integrierte VBUS-Switch-Gate-Treiber (PMOS)
Wäre es nicht cool, ein winziges OLED-Display anzusteuern, einen Farbsensor auszulesen oder sogar nur einige LEDs direkt von deinem Computer aus blinken zu lassen? Sicher, du kannst einen Arduino oder Trinket programmieren, um mit diesen Geräten und Sensoren sowie deinem Computer zu kommunizieren, aber warum sollte dein Computer nicht selbst mit diesen Geräten und Sensoren sprechen können? Nun, jetzt kann er das mit dem Adafruit FT232H Breakout-Board!
Was kann der FT232H-Chip tun? Dieser Chip von FTDI ähnelt ihren USB-zu-Seriell-Wandlerchips, verfügt jedoch über einen "Multi-Protocol Synchronous Serial Engine", der es ihm ermöglicht, viele gängige Protokolle wie SPI, I²C, serielle UART, JTAG und mehr zu verwenden! Es gibt sogar eine Handvoll digitaler GPIO-Pins, mit denen du Dinge wie LEDs blinken lassen, Schalter oder Tasten auslesen und mehr tun kannst. Das FT232H Breakout ist wie ein kleines Schweizer Taschenmesser für serielle Protokolle für deinen Computer!
Dieser Chip ist leistungsstark und nützlich, wenn du Python (zum Beispiel) verwenden möchtest, um schnell eine Vorrichtung zu testen, die I²C, SPI oder allgemeine Zweck-Ein-/Ausgabe verwendet. Es ist keine Firmware erforderlich, sodass du dich nicht damit beschäftigen musst, "Daten an einen Arduino zu senden und von dort an einen elektronischen Sensor oder ein Display oder ein Bauteil zu senden und zurück".
Dieses Breakout-Board enthält einen FT232H-Chip und einen EEPROM für die Onboard-Konfiguration.
Spezifikationen
Abmessungen: 23 x 38 x 4 mm
Gewicht: 3,4 g
Downloads
CAD-Dateien
Merkmale
Plug & Play (kein Treiber erforderlich), kompatibel mit Windows 10/8/7, Mac, Linux und Android, die OTG unterstützen.
Sprachaufnahmegerät, Fernfeld-Sprachaufnahme bis zu 5 m und unterstützt 360°-Aufnahmemuster
Akustische Algorithmen implementiert:
DOA (Ankunftsrichtung),
AEC (Automatische Echounterdrückung),
AGC (Automatische Verstärkungsregelung),
NS (Rauschunterdrückung)
Integrierte Audiobuchse, die das Anschließen von Kopfhörern oder Lautsprechern ermöglicht (Lautsprecher nicht im Lieferumfang enthalten)
Anwendungen
Sprachaufnahmegerät
Heim-/Büroautomatisierungsgerät
Sprachassistent im Auto
Gesundheitsgerät
Sprachinteraktionsroboter
Andere Anwendungen
Technische Spezifikationen
XVF-3000 von XMOS
4 Hochleistungs-Digitalmikrofone Unterstützt Fernfeld-Sprachaufzeichnung
Sprachalgorithmen auf dem Chip
12 programmierbare RGB-LED-Anzeigen
Mikrofone: MEMS MSM261D4030H1CPM
Empfindlichkeit: -26 dBFS (omnidirektional)
Akustischer Überlastungspunkt: 120 dB SPL
SNR: 63 dB
Stromversorgung: 5 V DC über Micro-USB oder Erweiterungs-Header
Abmessungen: 77 mm (Durchmesser)
3,5-mm-Audio-Klinkenausgangsbuchse
Das RED-V Thing Plus wird mit einem einfachen Bootloader programmiert. Der moderne USB-C-Anschluss ermöglicht eine einfache Programmierung über USB-Konnektivität oder die Verwendung als JTAG-Schnittstelle über den NXP K22 ARM Cortex-M4 des FE310. Da der Thing Plus-Footprint auch Feather-kompatibel ist, können Sie die Vorteile bestehender Shield-Optionen nutzen. Wir haben einen Qwiic-Anschluss integriert, um die zukünftige Nutzung unseres praktischen Plug-and-Play I2C Qwiic Connect Systems zu ermöglichen, was bedeutet, dass keine Lötarbeiten oder Shields erforderlich sind*. Mit so viel Freiheit & wachsender Industriefunktionalität ist das SparkFun RED-V Thing Plus eine ideale Wahl für Ihr RISC-V Projekt.
Der Onboard Freedom E310 (FE310) ist das erste Mitglied der Freedom Everywhere Familie von anpassbaren SoCs von SiFive. Der FE310 wurde für Mikrocontroller-, Embedded-, IoT- und Wearable-Anwendungen entwickelt und verfügt über SiFives E31 CPU Coreplex, einen leistungsstarken 32-Bit RV32IMAC-Kern. Mit einer Taktfrequenz von 150 MHz gehört der FE310 zu den schnellsten Mikrocontrollern auf dem Markt. Weitere Merkmale sind ein 16KB L1 Instruction Cache, ein 16KB Data SRAM Scratchpad, Hardware Multiply/Divide, ein Debug-Modul, flexible Takterzeugung mit On-Chip-Oszillatoren, PLLs und eine Vielzahl von Peripheriegeräten wie UARTs, QSPI, PWMs und Timer. Mehrere Power-Domains und ein stromsparender Standby-Modus sorgen dafür, dass eine Vielzahl von Anwendungen vom FE310 profitieren können. Das RED-V Thing Plus benötigt die Freedom Studio Software oder eine Zephyr RTOS Build-Umgebung, um das Board zu programmieren und mit ihm zu interagieren.
Features
Feather-kompatibler Footprint
Mikrocontroller: SiFive Freedom E310 (FE310-G002)
CPU: SiFive E31 CPU
Architektur: 32-Bit RV32IMAC
Geschwindigkeit: 150MHz
Leistung: 1,61 DMIPs/MHz
Speicher: 16 KB Instruction Cache, 16 KB Data Scratchpad
Weitere Merkmale: Hardware-Multiplikation/Division, Debug-Modul, flexible Takterzeugung mit On-Chip-Oszillatoren und PLLs
Betriebsspannung: 3,3 V und 1,8 V
Externe Wakeup-Pins: 1 (& Taster)
Host-Schnittstelle (USB-C): Programm, Debug und serielle Kommunikation
Qwiic-Anschluss

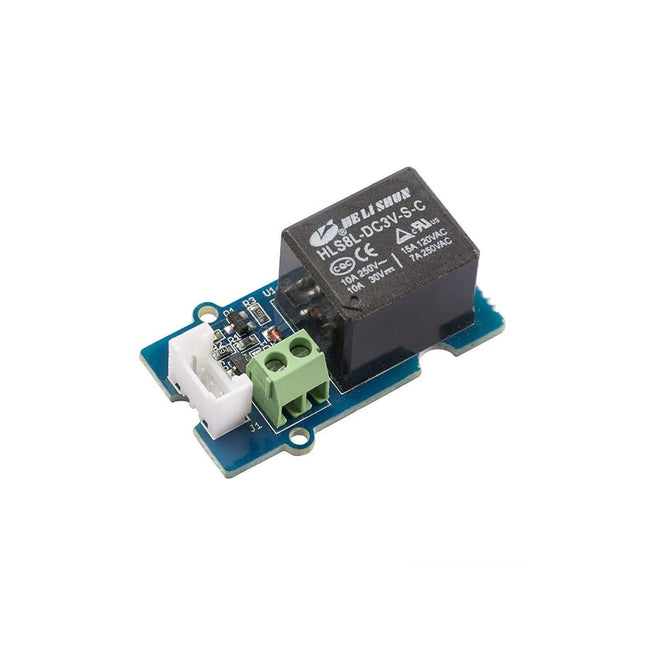

Merkmale
Betriebsspannung: 3,3 V – 5 V
Eingangsstrom: 100 mA
Nennlast: 5 A bei 250 VAC, 5 A bei 30 VDC
Kontaktwiderstand: 50 mΩ bei 6 VDC 1 A
Isolationswiderstand: 100 MΩ 10 ms max.
Betriebszeit: 10 ms max.
Release-Zeit: 5 ms Max.
Eingabeschnittstelle: Digital
Abmessungen: 42 mm x 24 mm x 18,5 mm
Inbegriffen
1 x Grove-Relais
1xBenutzerhandbuch
Downloads
Schaltpläne des Grove-Relais
Das SparkFun Thing Plus Matter ist das erste leicht zugängliche Board seiner Art, das Matter und das Qwiic-Ökosystem von SparkFun für die schnelle Entwicklung und das Prototyping von Matter-basierten IoT-Geräten kombiniert. Das drahtlose MGM240P-Modul von Silicon Labs bietet sichere Konnektivität sowohl für 802.15.4 mit Mesh-Kommunikation (Thread) als auch für Bluetooth Low Energy 5.3-Protokolle. Das Modul ist bereit für die Integration in das IoT-Protokoll Matter von Silicon Labs für die Heimautomatisierung .
Was ist Matter? Einfach ausgedrückt ermöglicht Matter einen zuverlässigen Betrieb zwischen Smart-Home-Geräten und IoT-Plattformen ohne Internetverbindung, sogar von verschiedenen Anbietern. Auf diese Weise ist Matter in der Lage, zwischen großen IoT-Ökosystemen zu kommunizieren, um ein einziges drahtloses Protokoll zu erstellen, das einfach, zuverlässig und sicher zu verwenden ist.
Das Thing Plus Matter (MGM240P) enthält Qwiic- und LiPo-Batterieanschlüsse und mehrere GPIO-Pins, die sich per Software vollständig multiplexen lassen. Das Board verfügt über das Einzelzellen-LiPo-Ladegerät MCP73831 sowie die Ladezustandsanzeige MAX17048 zum Laden und Überwachen einer angeschlossenen Batterie. Außerdem ist ein µSD-Kartensteckplatz für externe Speicheranforderungen integriert
Das drahtlose MGM240P-Modul basiert auf dem drahtlosen EFR32MG24-SoC mit einem 32-Bit-ARM-Cortext-M33-Core-Prozessor mit 39 MHz, 1536 KB Flash-Speicher und 256 KB RAM. Das MGM240P arbeitet mit gängigen 802.15.4-Wireless-Protokollen (Matter, ZigBee und OpenThread) sowie Bluetooth Low Energy 5.3. Das MGM240P unterstützt Secure Vault von Silicon Labs für Thread-Anwendungen.
Technische Daten
MGM240P Wireless-Modul
Basierend auf dem EFR32MG24 Wireless SoC
32-Bit-ARM-M33-Core-Prozessor (@ 39 MHz)
1536 KB Flash-Speicher
256 KB Arbeitsspeicher
Unterstützt mehrere 802.15.4-Wireless-Protokolle (ZigBee und OpenThread)
Bluetooth Low Energy 5.3
Matter-ready
Secure Vault-Unterstützung
Eingebaute Antenne
Thing Plus Formfaktor (federkompatibel):
Abmessungen: 5,8 x 2,3 cm (2,30 x 0,9")
2 Befestigungslöcher:
4-40 Schrauben kompatibel
21 GPIO-PTH-Ausbrüche
Alle Stifte haben vollständige Multiplexing-Fähigkeit durch Software
SPI-, I²C- und UART-Schnittstellen werden standardmäßig auf beschriftete Pins abgebildet
13 GPIO (6 als analog gekennzeichnet, 7 als GPIO gekennzeichnet)
Alle funktionieren entweder als GPIO oder analog
Eingebauter Digital-Analog-Wandler (DAC)
USB-C-Anschluss
2-poliger JST-LiPo-Akkuanschluss für einen LiPo-Akku (nicht im Lieferumfang enthalten)
4-poliger JST-Qwiic-Anschluss
MC73831 Einzelzellen-LiPo-Ladegerät
Konfigurierbare Laderate (500 mA Standard, 100 mA alternativ)
MAX17048 Einzelzellen-LiPo-Tankanzeige
µSD-Kartensteckplatz
Geringer Stromverbrauch (15 µA, wenn sich MGM240P im Energiesparmodus befindet)
LEDs:
PWR – Rote Power-LED
CHG – Gelbe Batterieladestatus-LED
STAT – Blaue Status-LED
Reset-Taste:
Physischer Taster
Das Reset-Signal kann an A0 gebunden werden, um die Verwendung als Peripheriegerät zu ermöglichen.
Downloads
Schematic
Eagle Files
Board Dimensions
Hookup Guide
Datasheet (MGM240P)
Fritzing Part
Thing+ Comparison Guide
Qwiic Info Page
GitHub Hardware Repo
Merkmale
Integrierte Vergleichsstellenkompensation
Unterstützte Typen (bezeichnet durch NIST ITS-90): Typ K, J, T, N, S, E, B und R Vier programmierbare Temperaturalarmausgänge:
Überwachen Sie Hot- oder Cold-Junction
Temperaturen
Erkennen Sie steigende oder fallende Temperaturen
Bis zu 255 °C oder programmierbare Hysterese
Programmierbarer digitaler Filter für Temperatur
Geringer Strom
Abmessungen: 20 mm x 40 mm x 18 mm
Gewicht: 18g
Anwendung
Petrochemisches Wärmemanagement
Handmessgeräte
Wärmemanagement für Industrieanlagen
Öfen
Wärmeüberwachung für Industriemotoren
Temperaturerkennungsregale
Downloads
Eagle-Dateien
Github-Bibliothek
Datenblatt
Das SparkFun MicroMod mikroBUS Carrier Board nutzt die Vorteile der MicroMod-, Qwiic- und mikroBUS-Ökosysteme und ermöglicht es Ihnen, schnell Prototypen zu erstellen, indem Sie sie kombinieren. Der MicroMod M.2-Anschluss und der mikroBUS 8-Pin-Header bieten Benutzern die Freiheit, mit jedem Prozessorboard im MicroMod-Ökosystem und jedem Click-Board im mikroBUS-Ökosystem zu experimentieren. Dieses Board verfügt außerdem über zwei Qwiic-Anschlüsse, um Hunderte von Qwiic-Sensoren und Zubehör nahtlos in Ihr Projekt zu integrieren.
Der mikroBUS-Anschluss besteht aus einem Paar weiblicher 8-Pin-Header mit einer standardisierten Pin-Konfiguration. Die Pins bestehen aus drei Gruppen von Kommunikationspins (SPI, UART und I²C), sechs zusätzlichen Pins (PWM, Interrupt, Analogeingang, Reset und Chip-Select) und zwei Stromgruppen (3,3 V und 5 V).
Während ein moderner USB-C-Anschluss das Programmieren erleichtert, ist das Carrier Board auch mit einem MCP73831 Single-Cell Lithium-Ionen-/Lithium-Polymer-Lade-IC ausgestattet, mit dem Sie einen angeschlossenen LiPo-Akku mit einer Zelle aufladen können. Das Lade-IC erhält Strom über die USB-Verbindung und kann bis zu 450 mA bereitstellen, um einen angeschlossenen Akku aufzuladen.
Features
M.2 MicroMod (Prozessorboard) Anschluss
USB-C-Anschluss
3,3 V 1 A Spannungsregler
2x Qwiic-Anschlüsse
mikroBUS-Anschluss
Boot/Reset-Tasten
Ladekreis
JTAG/SWD PTH-Pins
Downloads
Schaltplan
Eagle-Dateien
Platinenabmessungen
Anschlussanleitung
Erste Schritte mit Necto Studio
mikroBUS-Standard
Qwiic Info-Seite
GitHub-Hardware-Repo
Das MLX90640 SparkFun IR Array Breakout verfügt über ein 32x24-Array von Thermopile-Sensoren, die im Wesentlichen eine Wärmebildkamera mit niedriger Auflösung erzeugen. Mit diesem Ausbruch können Sie Oberflächentemperaturen aus großer Entfernung mit einer Genauigkeit von ±1,5 °C (im besten Fall) beobachten. Dieses Board kommuniziert über I²C mit dem von Sparkfun entwickelten Qwiic-System, was die Bedienung des Breakouts vereinfacht. Es gibt jedoch immer noch Stifte mit einem Abstand von 0,1 Zoll, falls Sie lieber ein Steckbrett verwenden möchten.
Das SparkFun Qwiic Connect-System ist ein Ökosystem aus I²C-Sensoren, Aktoren, Abschirmungen und Kabeln, das das Prototyping beschleunigt und Ihnen hilft, Fehler zu vermeiden. Alle Qwiic-kompatiblen Boards verwenden einen gemeinsamen 4-Pin-JST-Stecker mit 1 mm Rastermaß. Dies reduziert den Platzbedarf auf der Leiterplatte und polarisierte Steckverbinder helfen Ihnen, alles richtig anzuschließen. Dieses spezielle IR-Array-Breakout bietet ein Sichtfeld von 110°×75° mit einem Temperaturmessbereich von -40°C bis 300°C. Das MLX90640 IR Array verfügt über Pull-Up-Widerstände am I²C-Bus; Beide können entfernt werden, indem die Leiterbahnen auf den entsprechenden Jumpern auf der Rückseite der Platine durchtrennt werden. Beachten Sie, dass der MLX90640 komplexe Berechnungen von der Host-Plattform erfordert, sodass ein normaler Arduino Uno (oder ein gleichwertiges Gerät) nicht über genügend RAM oder Flash verfügt, um die komplexen Berechnungen durchzuführen, die zur Umwandlung der Rohpixeldaten in Temperaturdaten erforderlich sind. Sie benötigen einen Mikrocontroller mit 20.000 Byte oder mehr RAM.
