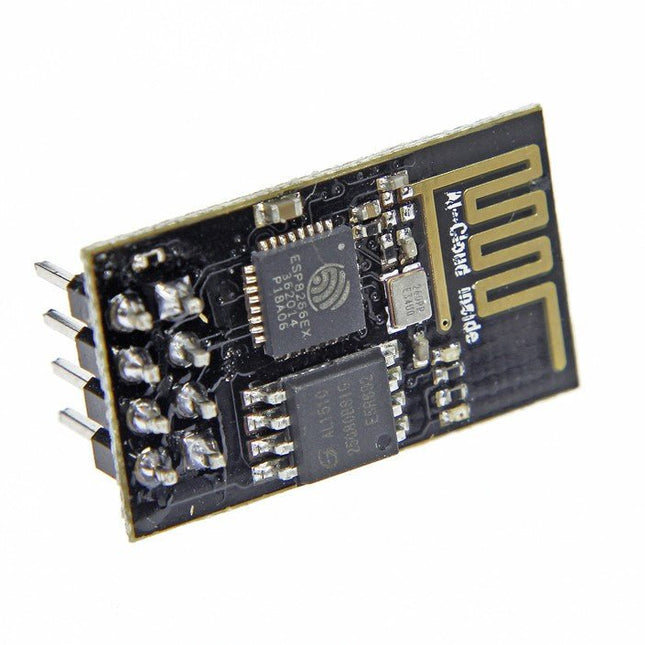

Das ESP8266 ist ein beeindruckendes, kostengünstiges WiFi-Modul, das sich zum Hinzufügen von WiFi-Funktionalität zu einem bestehenden Mikrocontrollerprojekt über eine serielle UART-Verbindung eignet. Das Modul kann sogar so umprogrammiert werden, dass es als eigenständiges, WiFi-verbundenes Gerät fungiert – einfach mit Strom versorgen!
802.11 b/g/n-Protokoll
Wi-Fi Direct (P2P), Soft-AP
Integrierter TCP/IP-Protokollstapel
Dieses Modul ist ein in sich geschlossenes SOC (System On a Chip), das nicht unbedingt einen Mikrocontroller benötigt, um Ein- und Ausgänge zu manipulieren, wie Sie es normalerweise beispielsweise mit einem Arduino tun würden, da der ESP-01 als kleiner Computer fungiert. So können Sie einem Mikrocontroller Internetzugriff geben, wie es das Wi-Fi-Shield mit dem Arduino tut, oder Sie können den ESP8266 einfach so programmieren, dass er nicht nur Zugriff auf ein Wi-Fi-Netzwerk hat, sondern auch als Mikrocontroller fungiert, was den ESP8266 sehr vielseitig macht.

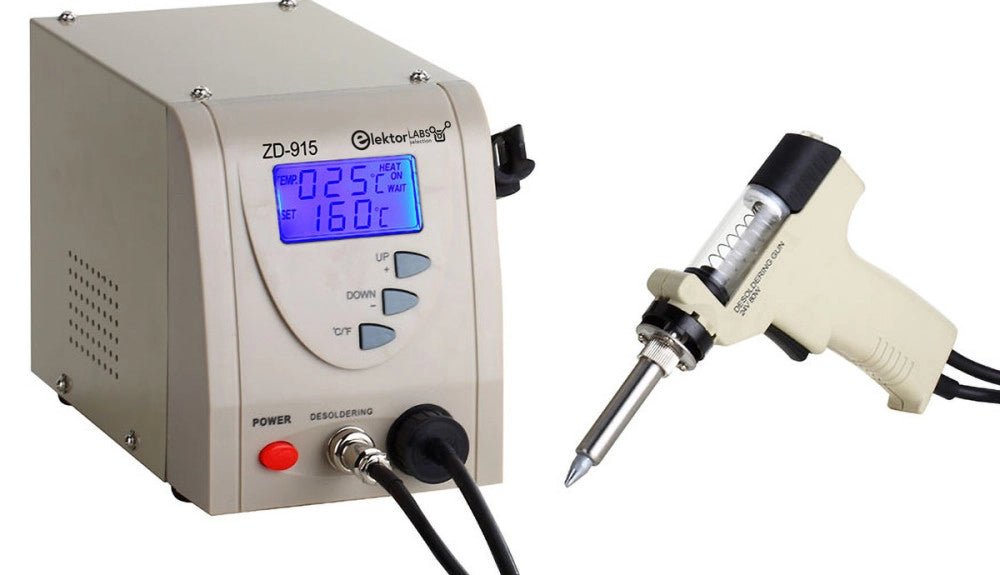

Die ZD-915 ist eine digitale Entlötstation mit ESD-Schutz und LCD-Bildschirm, der sowohl den Ist- als auch des Sollwert anzeigt. Diese Entlötstation hat eine hohe Leistung in einem kompakten und robusten Gehäuse und macht das Entlöten einfach, da sie mit einer Hand bedient werden kann.
Der ZD-915 verfügt über eine Lötpistole, in der sich ein Filter befindet, der angesaugtes Material auffängt, sodass Sie nur die Filter austauschen müssen, um fortzufahren. Außerdem befindet sich in der Spitze ein Temperatursensor, damit Temperaturschwankungen schnell aufgefangen werden können.
Features
Die Temperatur lässt sich einfach durch einfache Auf-/Ab-Tasten einstellen.
140 W temperaturgeregelte Lötstation mit einstellbarem Bereich von 160°C bis 480°C.
Die Entlötstation ist speziell für das bleifreie Entlöten ausgelegt.
An der Seite der Station befindet sich eine typische Halterung mit Schwamm.
Ein beleuchteter Ein-/Ausschalter befindet sich ebenfalls auf der Vorderseite.
Technische Daten
Station
Spannungsversorgung
220-240 V
Leistungsaufnahme
140 W
Vakuumdruck
600 mm HG
Entlötpistole
Leistungsaufnahme
24 V AC 80 WAufheizleistung 130 W
Temperatur
160-480 °C
Heizelement
Keramikheizung
Lieferumfang
1x ZD-915 Entlötstation
2x Ersatzlötspitze
3x Reinigungsnadel für Entlötspitzen
1x Ersatzfilter für Entlötpistole
1x Handbuch

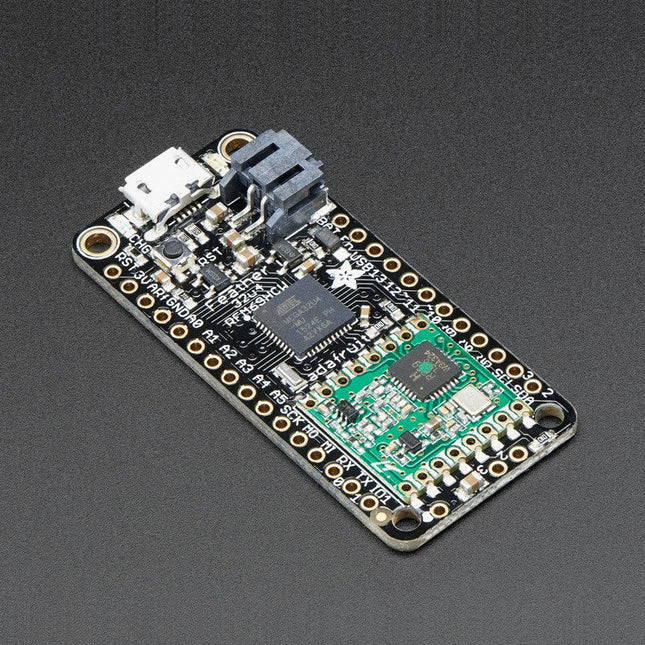

Diese 900-MHz-Funkversion kann entweder für 868 MHz oder 915 MHz Senden/Empfangen verwendet werden - die genaue Funkfrequenz wird beim Laden der Software festgelegt, da sie dynamisch umgestimmt werden kann.
Das Herzstück des Feather 32u4 ist ein ATmega32u4, der mit 8 MHz getaktet ist und mit 3,3 V Logik arbeitet. Dieser Chip hat 32 K Flash und 2 K RAM, mit eingebautem USB, so dass er nicht nur eine USB-zu-Seriell-Programm- und Debug-Fähigkeit besitzt, ohne dass ein FTDI-ähnlicher Chip erforderlich ist, sondern auch als Maus, Tastatur, USB-MIDI-Gerät usw. fungieren kann.
Um die Verwendung für tragbare Projekte zu erleichtern, haben wir einen Anschluss für 3,7-V-Lithium-Polymer-Batterien und eine integrierte Ladefunktion eingebaut. Sie brauchen keine Batterie, das Gerät läuft problemlos direkt über den Micro-USB-Anschluss. Wenn du aber einen Akku hast, kannst du ihn mitnehmen und dann zum Aufladen an den USB-Anschluss anschließen. Der Feather schaltet automatisch auf USB-Strom um, wenn dieser verfügbar ist. Außerdem haben wir die Batterie über einen Teiler mit einem analogen Pin verbunden, so dass Sie die Batteriespannung messen und überwachen können, um zu erkennen, wann Sie eine Aufladung benötigen.
Merkmale
Dimensionen 2,0" x 0,9" x 0,28" (51 x 23 x 8 mm) ohne eingelötete Header
Leicht wie eine (große?) Feder - 5,5 Gramm
ATmega32u4 @ 8 MHz mit 3,3 V Logik/Stromversorgung
3,3-V-Regler mit 500-mA-Spitzenstromausgang
Native USB-Unterstützung, mit USB-Bootloader und Debugging über die serielle Schnittstelle
Sie erhalten außerdem eine Vielzahl von Pins - 20 GPIO-Pins
Hardware Seriell, Hardware I²C, Hardware SPI Unterstützung
7x PWM-Anschlüsse
10x analoge Eingänge
Eingebautes 100 mA Lipoly-Ladegerät mit Ladestatusanzeige-LED
Pin #13 rote LED für allgemeines Blinken
Power/Enable-Pin
4 Befestigungslöcher
Reset-Taste
Das Feather 32u4 Radio nutzt den zusätzlichen Platz, der übrig bleibt, um ein RFM69HCW 868/915 MHz Funkmodul hinzuzufügen. Diese Funkmodule eignen sich nicht für die Übertragung von Audio- oder Videodaten, aber sie eignen sich sehr gut für die Übertragung kleiner Datenpakete, wenn Sie eine größere Reichweite als 2,4 GHz benötigen (BT, BLE, WiFi, ZigBee).
SX1231-basiertes Modul mit SPI-Schnittstelle
Packet Radio mit vorgefertigten Arduino-Bibliotheken
Verwendet das lizenzfreie ISM-Band ("European ISM" @ 868 MHz oder "American ISM" @ 915 MHz)
+13 bis +20 dBm bis zu 100 mW Ausgangsleistung (Ausgangsleistung in Software wählbar)
50 mA (+13 dBm) bis 150 mA (+20 dBm) Stromaufnahme für Übertragungen
Reichweite von ca. 350 Metern, abhängig von Hindernissen, Frequenz, Antenne und Ausgangsleistung
Aufbau von Mehrpunkt-Netzwerken mit individuellen Knotenadressen
Verschlüsselte Packet Engine mit AES-128
Einfache Drahtantenne oder Spot für uFL-Anschluss
Komplett zusammengebaut und getestet, mit einem USB-Bootloader, mit dem Sie es schnell mit der Arduino IDE verwenden können. Kopfstücke sind auch enthalten, so dass Sie es einlöten und in ein lötfreies Breadboard stecken können. Sie müssen ein kleines Stück Draht abschneiden und anlöten (jeder Volldraht oder Litze ist in Ordnung), um Ihre Antenne zu erstellen.
Lipoly-Batterie und USB-Kabel nicht enthalten.

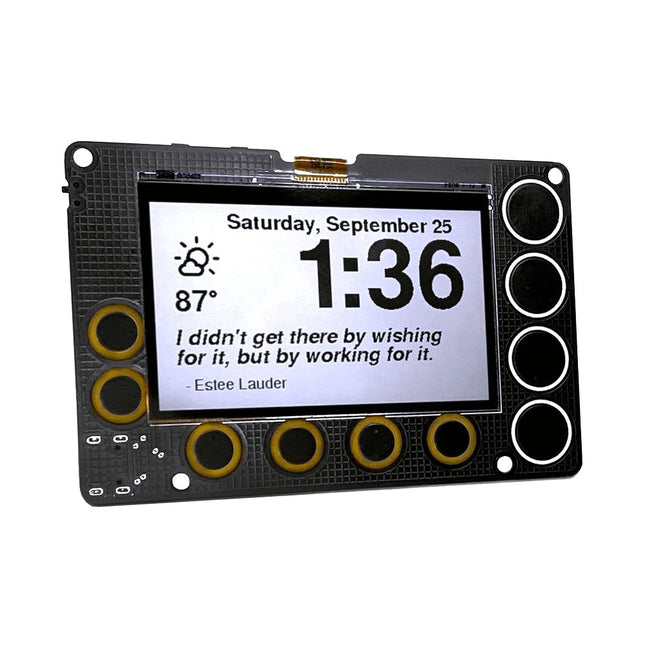

Ein stromsparendes, open source, 2,7-Zoll-IoT-Display, das mit einem ESP32-S2-Modul betrieben wird und über SHARPs Memory-in-Pixel (MiP)-Bildschirmtechnologie verfügt. Der Newt ist ein batteriebetriebenes, immer aktives, an der Wand montierbares Display, das online Wetter, Kalender, Sportergebnisse, To-Do-Listen, Zitate … eigentlich alles aus dem Internet abrufen kann! Es beinhaltet einen ESP32-S2-Mikrocontroller, den Sie mit Arduino, CircuitPython, MicroPython oder ESP-IDF Entwicklungsumgebung programmieren können. Es ist perfekt für Maker: Die Memory-in-Pixel (MiP)-Technologie von Sharp vermeidet die von E-Ink-Displays bekannten langsamen Aktualisierungszeiten Eine Echtzeituhr (RTC) wurde hinzugefügt, um Timer und Alarme zu unterstützen Der Newt wurde unter Berücksichtigung eines Batteriebetriebs entwickelt. Jede Komponente auf der Platine wurde aufgrund geringer Leistungsaufnahme ausgewählt. Newt wurde entwickelt, um 'unverkabelt' zu arbeiten, was bedeutet, dass es an Orten montiert werden kann, an denen ein Netzkabel unpraktisch wäre, z. B. eine Wand, ein Kühlschrank, ein Spiegel oder Whiteboard. Mit dem optionalen Ständer sind Schreibtische, Regale und Nachttische ebenfalls gute Aufstelloptionen. Newt ist Open Source und damit stehen alle Designdateien und Bibliotheken zur Verfügung um überprüft, verwendet oder abgeändert werden zu können. Dies sollte jedoch nicht erforderlich sein. Jeder Newt wird mit funktionierendem Code und folgenden Funktionen geliefert: Aktuelle Wetterdetails Stündliche und tägliche Wettervorhersage Alarm Zeitschaltuhr Inspirierende Zitate Vorhersage der Luftqualität Gewohnheitskalender Kurzzeit Timer (Pomodoro-Technik) Oblique Strategiekarten Um loszulegen, befolgen Sie nur die Anweisungen zur WLAN-Konfiguration. Es sind keine App-Downloads erforderlich. Leistungsbeschreibung Display Sharp Memory LCD-Anzeige Bildschirmgröße 2,7 Zoll Auflösung 240 x 400 Ruhestrom 30 µA Aktualisierungsrate Regelmäßige Bildschirmaktualisierung erforderlich Nein Eingabetasten 10 kapazitive Felder, 1 Druckknopf RTC inklusive Ja Lautsprecher inklusive Ja Spannungsversorgung USB Type-C Batterie im Lieferumfang enthalten Nein Programmiersprachen Arduino, CircuitPython, ESP IDF, MicroPython Abmessungen 91 x 61 x 9 mm Mikrocontroller Espressif ESP32-S2-WROVER Modul mit 4 MB Flash und 2 MB PSRAM Wi-Fi-fähig Unterstützt Arduino, MicroPython, CircuitPython und ESP-IDF Ruhestrom bis zu 25 μA Display 2,7 Zoll, 240 x 400 Pixel MiP-LCD Liefert kontrastreiche, hochauflösende Inhalte mit geringer Latenz und extrem niedrigem Stromverbrauch Der reflektierende Modus nutzt das Umgebungslicht und macht damit eine separate Hintergrundbeleuchtung unnötig Zeitmessung, Timer und Alarm RV-3028-C7 RTC Optimiert für extrem niedrigen Stromverbrauch (45 μA) Kann gleichzeitig einen periodischen Timer, einen Countdown-Timer und einen Alarm verwalten Hardware-Interrupt für Timer und Alarm 43 Byte nichtflüchtiger Benutzerspeicher, 2 Byte Benutzer-RAM Separater UNIX-Zeitzähler Summer Lautsprecher bzw. Summer mit Mini-Class-D-Verstärker am DAC-Ausgang A0 kann Töne oder Lo-Fi-Audioclips abspielen Benutzereingabe Netzschalter Zwei programmierbare Tasten für Reset und Boot 10 kapazitive Felder Power Newt ist für den Betrieb von ein bis zwei Monaten bis zum erneuten Ladevorgang mit einem 500mAh LiPo-Akku ausgelegt. Die genaue Laufzeit variiert. (Insbesondere reduziert starke Wi-Fi-Nutzung die Batterieladung schneller.) USB-Typ-C-Anschluss für Programmierung, Stromversorgung und Aufladen Spannungsregler mit niedrigem Ruhestromverbrauch (TOREX XC6220), der 1 A Strom ausgeben und mit nur bis zu 8 μA Eigenbedarf arbeiten kann. JST-Stecker für einen Lithium-Ionen-Akku Batterieladeregelschaltung (MCP73831) Anzeige für niedrigen Batteriestand (1 μA Ruhestrom) Software Newt-Hardware ist kompatibel mit Open-Source-Arduino-Bibliotheken für ESP32-S2, Adafruit GFX (Schriftarten), Adafruit Sharp Memory Display (Display Writing) und RTC RV-3028-C7 (RTC) Arduino-Bibliotheken und Beispielprogramme befinden sich in der Entwicklung und werden vor dem Start in unserem GitHub-Repository verfügbar sein CircuitPython-Bibliotheken und Registrierung stehen auf der Roadmap, mit der Entwicklung einer CircuitPython-Bibliothek für die RV-3028-Echtzeituhr als Hauptmeilenstein. Lieferumfang Phambili Newt – Komplett montiert mit vorinstallierter Firmware Lasergeschnittener Tischständer Mini-Magnetfüße Erforderliche Schrauben Support & Dokumentation Vollständige Gebrauchsanweisung (Auf Englisch) GitHub: Arduino-Bibliothek und Codebasis (Auf Englisch) GitHub: Board-Schaltpläne (Auf Englisch) Videos von Prototypen oder Demos (Aufgenommen auf dem „Hackaday“. Auf Englisch)
