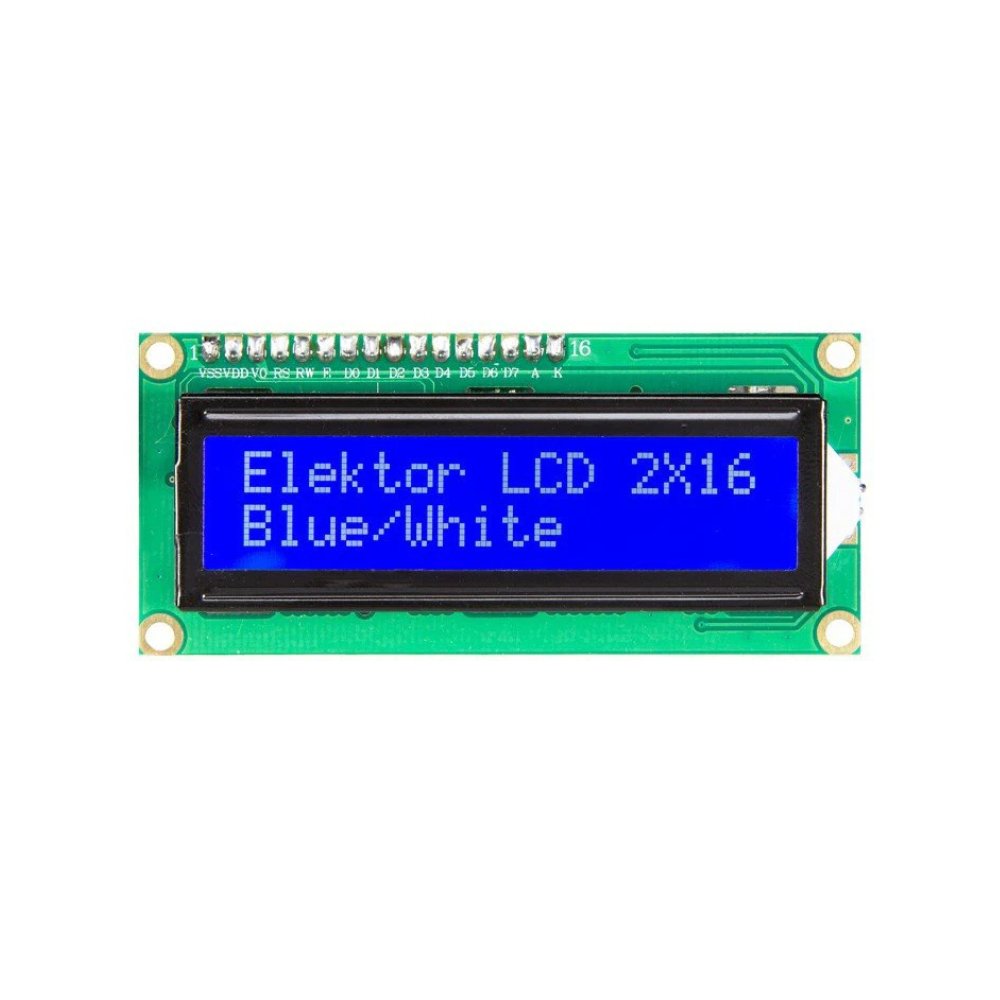

2x16 Zeichen LCD-Modul (blau/weiß)

  • HerstellerKuongshun

Beschreibung

2x16 Zeichen LCD-Modul (blau/weiß)

Pin-Nr. Pin-Name Beschreibungen
1 VSS Boden
2 VDD Versorgungsspannung für Logik
3 V0 Eingangsspannung für LCD
4 RS Daten-/Befehlsregisterauswahl (H: Datensignal, L: Befehlssignal)
5 R/W Lesen/Schreiben (H: Lesemodus, L: Schreibmodus)
6 E Signal aktivieren
7 DB0 Datenbit 0
8 DB1 Datenbit 1
9 DB2 Datenbit 2
10 DB3 Datenbit 3
11 DB4 Datenbit 4
12 DB5 Datenbit 5
13 DB6 Datenbit 6
14 DB7 Datenbit 7
15 LED_A Anode für Hintergrundbeleuchtung
16 LED_K Hintergrundbeleuchtungskathode
Produktformular

2x16 Zeichen LCD-Modul (blau/weiß) Pin-Nr. Pin-Name Beschreibungen 1 VSS Boden 2 VDD Versorgungsspannung für Logik 3 V0 Eingangsspannung für LCD... Weiterlesen

€ 5,95 inkl. MwSt.
Mitglieder € 5,36

      Details

      SKU: 17757
      EAN: 017757

      Beschreibung

      2x16 Zeichen LCD-Modul (blau/weiß)

      Pin-Nr. Pin-Name Beschreibungen
      1 VSS Boden
      2 VDD Versorgungsspannung für Logik
      3 V0 Eingangsspannung für LCD
      4 RS Daten-/Befehlsregisterauswahl (H: Datensignal, L: Befehlssignal)
      5 R/W Lesen/Schreiben (H: Lesemodus, L: Schreibmodus)
      6 E Signal aktivieren
      7 DB0 Datenbit 0
      8 DB1 Datenbit 1
      9 DB2 Datenbit 2
      10 DB3 Datenbit 3
      11 DB4 Datenbit 4
      12 DB5 Datenbit 5
      13 DB6 Datenbit 6
      14 DB7 Datenbit 7
      15 LED_A Anode für Hintergrundbeleuchtung
      16 LED_K Hintergrundbeleuchtungskathode
