Das FNIRSI SWM-10 ist ein effizientes, praktisches und leicht zu transportierendes Handheld-Punktschweißgerät mit einem eingebauten 5000-mAh-Lithium-Akku, der auch als Powerbank fungiert. Die Doppelimpuls-Punktschweißtechnik macht das Schweißen stabiler und fester.
Features
5000 mAh Lithiumbatterie für lange Batterielebensdauer
Hochauflösender 1,8-Zoll-TFT-LCD-Farbbildschirm
Schnelllade-Powerbank
Eingebauter intelligenter Temperaturkontrollsensor, Übertemperatur-, Unterspannungs- und Kurzschlussschutz
Benutzerdefinierte Einstellungen für Vorheizen, Impuls, Intervall und Anzahl der Verbindungspunkte machen das Schweißen stabiler und sicherer
Kann Nickel-, Eisen-, Edelstahlbleche u.a. schweißen. Die maximale Schweißdicke beträgt 0,25 mm und der Schweißstrom beträgt 1200 A.
Technische Daten
Kapazität
5000 mAh
Aufladen
5 V/2,1 A
Entladen
5 V/2,1 A
Schweißmaterialien
Nickelblech, Eisenblech, Edelstahlblech, Aluminiumblech
Schweißdicke
0,1-0,25 mm
Maximaler Schweißstrom
1200 A
Gear
4-Kombi-Gear-Einstellung
Abmessungen
155 x 82 x 28 mm
Lieferumfang
1x FNIRSI SWM-10 Punktschweißgerät
2x Punktschweißstifte
1x Nickelblech
2x Ersatznadeln
1x USB-Kabel
1x Manual
Downloads
Manual
Firmware V1.4

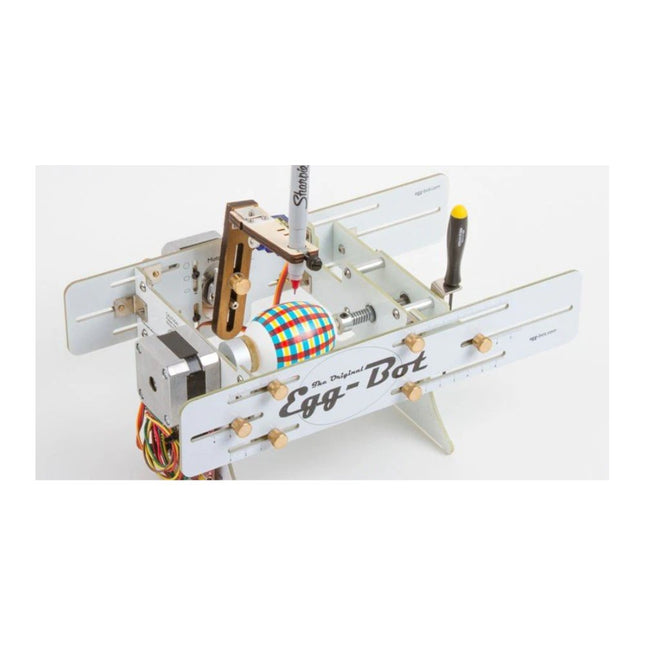

Beim EggBot handelt es sich um einen netten und künstlerisch begabten Roboter, der dadurch beeindruckt, dass er auf sphärischen bzw. eierförmigen Objekten von der Größe eines Tischtennisballs bis hin zu einer (kleinen) Grapefruit mit Durchmessern zwischen 3 cm bis etwa 10 cm drucken kann.
EggBot kommt mit vielerlei Arten sphärischer Objekten klar. Man kann damit besonders eindrucksvolle Ostereier gestalten, Spezial-Christbaumkugeln produzieren, Golfbälle und sogar die Kolben von Lampen bedrucken. EggBot ist aber nicht nur ein cooles Gadget, sondern eignet sich prima als Einführung in die CNC-Technik und in (selbst gebaute) Robotik. Die komplette Elektronik und die Software sind „hackbar“ und für beliebige andere Anwendungen zweckentfremdbar. Man könnte beispielsweise eine Zaubertafel im Stil von „Etch-a-Sketch“ steuern oder etwas noch nie Dagewesenes realisieren.
Die Software von EggBot erlaubt die Steuerung durch Inkscape – ein tolles freies Illustrationsprogramm – sowohl unter OS X, Windows als auch Linux. Man kann damit direkt Bilder drucken, ein Foto in eine Zeichnung verwandeln oder auch Vorlagen aus anderen Programmen verarbeiten. Man kann EggBot direkt von vielen anderen Programmen aus ansteuern, denn man kann ihm Befehle via USB schicken.
Im Lieferumfang ist auch ein universelles Netzteil (mit US-EU-Adapter) enthalten.
Fertig mit dem Drucken? Lassen Sie uns einige Komponenten hinzufügen! Verwenden Sie unbedingt das von Voltera empfohlene Lötdraht und reichlich Flussmittel, um eine starke Lötverbindung zu gewährleisten. Voltera hat es chemisch getestet, um mit ihrer Tinte am besten kompatibel zu sein.
Legierung: Sn42 Bi57 Ag1
Durchmesser: 1,0 mm
Flussmittel: 2%
Gewicht: 20 g
Empfohlene Temperatur:
RoHS-konform
Wenn Sie Bauteile mit dem mitgelieferten Lötdraht von Hand löten, verwenden Sie unbedingt Flussmittel, um die Benetzung des Lötzinns zu fördern. Kein Lötdraht mehr vorhanden? Der Draht in unserem Geschäft wurde für beste Leistung mit der leitfähigen Tinte und Standardkupfer getestet.
Verwenden Sie das richtige Werkzeug für den richtigen Job. Diese Stahlstifte werden verwendet, um die Nieten auf der Leiterplatte nach dem Bohren der Löcher zu pressen.
Sie wurden für optimale Leistung auf der Tinte konzipiert und stellen eine elektrische Verbindung zwischen den oberen und unteren Schichten Ihrer Leiterplatte sicher.
Erfahren Sie, wie Sie sie hier verwenden.
Brauchen Sie einen Weg, um die oberen und unteren Schichten zu verbinden? Nieten sind der Schlüssel!
Nieten sind kleine Kupferröhrchen, die eine mechanische Verbindung zwischen der oberen und unteren Schicht herstellen. Wir haben festgestellt, dass Nieten der einfachste Weg sind, um Durchkontaktierungen zu erstellen. Stellen Sie sicher, dass Sie das entsprechende Nietenwerkzeug haben, wenn Sie keines haben!
Packung mit 200 Stück
Innendurchmesser - 0,4 mm
Kopfdurchmesser - 0,9 mm
Bohrergröße: 0,7 mm
Verwirrt, wie man sie benutzt? Schauen Sie sich unser Tutorial hier an.
Verwenden Sie das richtige Werkzeug für die richtige Aufgabe. Diese Stahlstifte werden verwendet, um die Nieten auf der Leiterplatte nach dem Bohren der Löcher zu befestigen.
Sie wurden für eine optimale Leistung auf der Tinte entwickelt und stellen eine elektrische Verbindung zwischen den oberen und unteren Schichten Ihrer Leiterplatte sicher.
Erfahren Sie hier, wie Sie sie verwenden: hier.
Brauchen Sie eine Möglichkeit, um die oberen und unteren Schichten zu verbinden? Nieten sind der Schlüssel!
Nieten sind kleine Kupferrohre, die eine mechanische Verbindung zwischen der oberen und unteren Schicht herstellen. Wir haben festgestellt, dass Nieten der einfachste Weg sind, um Durchkontaktierungen zu erstellen. Vergessen Sie nicht, das entsprechende Nietwerkzeug zu besorgen, falls Sie keines haben!
Packung mit 200 Stück
Innendurchmesser - 1,0 mm
Kopfdurchmesser - 2,2 mm
Bohrergröße: 1,5 mm (oder 1,6 mm)
Sind Sie verwirrt darüber, wie man sie verwendet? Schauen Sie sich unser Tutorial hier an.
Die Conductor 3-Tinte ist für den Druck sowohl starrer als auch flexibler Schaltkreise optimiert. Der Drucker trägt leitfähige Silbertinte auf, um die Leiterbahnen und Pads herzustellen, aus denen Ihre Leiterplatte besteht. Nach der thermischen Aushärtung ist die Tinte leitfähig und bereit zum Aufschmelzen.
Technische Daten
Die empfohlene Aushärtungstemperatur beträgt 5 Minuten lang 90°C und anschließend 20 Minuten lang 120°C (Temperatur gemessen an der Tintenoberfläche).
Kompatibel mit FR1, FR4 und flexiblen Substraten.
Für optimale Ergebnisse sofort nach dem Drucken aushärten.
Löten Sie mit Zinn-Wismut-Silber-Lötdraht und Flussmittel bei 180°C oder verwenden Sie ein voreingestelltes Profil für das Reflow-Löten.
Hinweis: Patronen müssen gekühlt aufbewahrt werden und haben eine Haltbarkeitsdauer von 12 Monaten.
T5 Partikelgröße. Kleinere Partikel bedeuten weniger Verstopfung und gleichmäßigeres Dosieren!
Genug davon, mehrere Schablonen zwischen den Leiterplatten-Iterationen zu bestellen?
Befestigen Sie einfach diese RoHS-Lötpastenkartusche am V-One und er wird Lötpaste auf die Pads Ihrer Leiterplatte auftragen. Lötpaste kann auf Ihre V-One gedruckten Platinen oder vorgefertigte Leiterplatten aufgetragen werden.
Partikelgröße: T5
Legierung: Sn42Bi57,6Ag0,4
Jede Kartusche druckt ungefähr 11.000 0603 Pads.
1 x 2 ml Kartusche
Verwenden Sie für die beste Leistung 225um oder 150um Düsen.
Lötpastendosierung und Reflow in einem
Der Voltera V-One erstellt zweilagige Prototyp-Leiterplatten auf Ihrem Schreibtisch. Gerber-Dateien gehen rein, gedruckte Leiterplatten kommen raus. Der Dispenser trägt eine leitfähige Tinte auf Silberbasis auf und druckt Ihre Schaltung direkt vor Ihren Augen. Die Bestückung traditioneller und additiver Leiterplatten ist mit den Lotpastendosier- und Reflowfunktionen des V-One einfach. Montieren Sie einfach Ihre Platine auf dem Druckbett und importieren Sie Ihre Gerber-Datei in die Voltera-Software.
Keine Schablonen mehr erforderlich
Die Software von Voltera ist so konzipiert, dass sie leicht zu verstehen ist. Vom Importieren Ihrer Gerber-Dateien bis zum Drücken des Druckknopfes führt Sie die Software sicher durch jeden Schritt.
Kompatibel mit EAGLE, Altium, KiCad, Mentor Graphics, Cadence, DipTrace, Upverter.
Der V-One Desktop-PCB-Drucker enthält alle Zubehörteile und Verbrauchsmaterialien, die Sie für den Start benötigen:
Verbrauchsmaterialen
1 Conductor 2 Kartusche
1 Lotpastenkartusche
10 2"x3" FR4-Substrate
6 3"x4" FR4-Substrate
10 2"x3" FR1-Substrate
6 3"x4" FR1-Substrate
25 230-Mikrometer-Einwegdüsen
1 Polierpad
1 Lötdrahtspule
1 Bohrerset
200 0,4 mm Nieten
200 1,0 mm Nieten
2 Nietwerkzeuge
1 Opferschicht
1 Hello World Starterkit
1 Punk Console Starterkit
Zubehör
2 Substratklemmen und Rändelschrauben
2 Spender mit Kappen
1 Sonde
1 Übung
1 Satz Schutzbrillen
1 Antistatische Voltera-Pinzette
Downloads
Specifications
V-One Software
User Manuals
Safety Datasheets
Technical Datasheets
Voltera CAM file for EAGLE
Substrates and Templates
Mehr Infos
Frequently Asked Questions
More from the Voltera community
Technische Daten
Druckspezifikationen
Mindestspurbreite
0,2 mm
Mindestpassivgröße
1005
Minimaler Pin-zu-Pin-Abstand (leitfähige Tinte)
0,8 mml
Mindestabstand zwischen den Pins (Lötpaste)
0,5 mml
Widerstand
12 mΩ/sq @ 70 um Höhe
Substratmaterial
FR4
Max. Plattenstärke
3 mm
Lötspezifikationen
Lötpastenlegierung
Sn42/Bi57.6/Ag0.4
Lötdrahtlegierung
SnBiAg1
Lötkolbentemperatur
180-210°C
Druckbett
Druckbereich
135 x 113,5 mm
Max. Heizbetttemperatur
240 °C
Rampenrate des beheizten Betts
~2°C/s
Abmessungen/Gewicht
Abmessungen
390 x 257 x 207 mm (L x W x H)
Gewicht
7 kg
Systemvoraussetzungen
Kompatible Betriebssysteme
Windows 7 oder höher, MacOS 10.11 oder höher
Kompatibles Dateiformat
Gerber
Verbindungstyp
Kabelgebundenes USB
Zertifizierung
EN 61326-1:2013
EMC-Anforderungen
IEC 61010-1
Sicherheitsanforderungen
CE-Kennzeichnung
Wird an den Voltera V-One-Druckern angebracht, die an europäische Kunden geliefert werden.
Entwickelt und hergestellt in Kanada.
Mehr technische Informationen
Quickstart
Explore Flexible Printed Electronics on the V-One
Voltera V-One Capabilities Reel
Voltera V-One PCB Printer Walkthrough
Unpacking the V-One
V-One: Solder Paste Dispensing and Reflow All-in-One
Voltera @ Stanford University's Bao Research Group: Robotic Skin and Stretchable Sensors
Voltera @ Princeton: The Future of Aerospace Innovation
Halten Sie den Druck mit einem Set von 4 Düsen (Innendurchmesser von 225 Mikrometer) aufrecht. Diese Metall-Dosierspitzen bieten eine hervorragende Auflösung und genaue Deposition von Tinte und Lötpaste.
Wenn Sie die Auflösungsgrenzen des V-One erweitern möchten, helfen Ihnen diese Dosierspitzen bei der Umsetzung Ihrer experimentellen Projekte. Dieses Set enthält 4 extra feine Düsen mit einem Innendurchmesser von 0,150 mm (6 mil).
Verwenden Sie diese Düsen nicht mit Lötpaste! Es wird verstopfen!
Sind Sie auf der Suche nach Dosierspitzen für Materialien mit niedrigerer Viskosität? Dann sind diese Düsen genau das Richtige für Sie. Verwenden Sie sie nicht mit unserer Standardtinte oder Lötpaste ... dies führt zu einer schlechten Leistung.
Dieses Set enthält 4 extra feine Düsen mit einem Innendurchmesser von 0,100 mm (4 mil).
Der „Hello World“-Schaltkreis ist der erste Schaltkreis, den Sie mit Ihrem V-One drucken. Haben mehr als eine Person Ihren V-One? Dann möchten Sie vielleicht mehr Hello World-Kits!
Das Hello World-Kit enthält:
6x grüne LEDs
3x 47k Widerstände
3x 180R Widerstände
3x 100k Widerstände
3x 4,7UF Kondensator
1x 555 Timer
1x 9V Batterie
Die Punk Console Schaltung ist ein fortgeschrittener Tutorial, um Sie mit dem V-One Bohrer vertraut zu machen. Lernen Sie, wie man eine doppelseitige Platine erstellt und durch das Drehen der Knöpfe Musik erzeugt!
Das Kit enthält:
2x grüne LEDs
8x 1k Widerstände
3x 0.01uF Kondensatoren
2x 500K Trimpots
1x 556 Timer
1x Piezo-Summer
1x 9V Batterie
1x 9V Batterieanschluss
Nieten und ein V-One Bohrer werden benötigt.
Diese Platinen sind die maximale Substratgröße, die der V-One verarbeiten kann. Einfach an der Druckplattform befestigen und auf "Drucken" drücken, um die Tinte zu verteilen.
Packung mit 6
Die genaue Größe beträgt 4" x 5,3"
Um den V-One beim Bohren vor Beschädigungen zu schützen, montieren Sie dieses Stück FR1 auf dem beheizten Bett und klemmen Sie Ihr Substrat oben drauf.
Der V-One-Bohrer wird Ihr Substrat perforieren, aber diese Schicht nicht durchdringen, so dass Ihr beheiztes Bett intakt bleibt.
Nur eine ist enthalten, aber keine Sorge, die Opferschicht kann viele Male wiederverwendet werden.
Der V-One Drill enthält alles, was Sie benötigen, um sofort mit der Herstellung von doppelseitigen Platinen zu beginnen:
Bohrer-Set (0,7 mm, 0,8 mm, 0,9 mm, 1,0 mm, 1,6 mm)
Opferschicht (schwarzes FR1)
Kupferrivets (2 Größen, 200 Stück)
Sicherheitsbrille (klar)
Rivet-Werkzeuge (2 Größen)
Hey-Schlüssel
Außerdem enthalten
Netzteil (12 V, 25 W)
Netzkabel (1,8 m)
Netzteiladapter
Zip Ties (2 Stück)
4 lange Daumenschrauben (10 mm)
FR1-Substrate 2" x 3" (10 Stück)
FR1-Substrate 3" x 4" (6 Stück)
Zip Tie Mount
Ein Set hochpräziser Bohrer, das die gängigsten Bohrergrößen abdeckt.
Einfach mit einem 2,5 mm Sechskantschlüssel (nicht im Lieferumfang enthalten) in den V-One-Bohrer einsetzen und mit dem Bohren beginnen.
Folgende Größen sind enthalten (jeweils 2 Stück):
0,70 mm
0,80 mm
0,90 mm
1,00 mm
1,60 mm
Wenn Ihnen der Platz in Ihrem Design knapp wird, wechseln Sie von den kleinen Substraten zu diesen.
Diese Substrate bestehen aus FR1 - das bedeutet, dass sie kein Fiberglas enthalten. Es gibt weniger Abnutzung an den Bohrern.
Laden Sie die Vorlage herunter und integrieren Sie sie in Ihr Design hier.
6 Substrate enthalten.
Wenn Sie bohren müssen, empfehlen wir, auf FR1-Substraten zu bohren.
Im Gegensatz zu FR4 enthält der Staub von FR1 kein Fiberglas. Es ist auch ein weicheres Material, was bedeutet, dass die Bohrer weniger verschleißen.
Laden Sie die Vorlage herunter und integrieren Sie sie in Ihr Design hier.
10 Substrate enthalten.
