Beschreibung

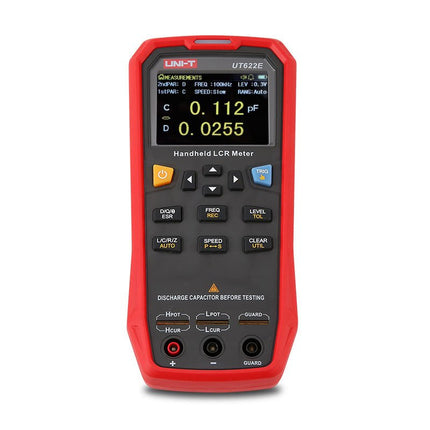

Das tragbare LCR-Meter UT622E zeichnet sich durch leistungsstarke Funktionen, hohe Genauigkeit, hohe Geschwindigkeit und lange Standby-Zeit aus. Mit einem klaren und intuitiven 2,8-Zoll-TFT-LCD-Display, einem wiederaufladbaren Akku mit großer Kapazität und einer Testfrequenz von 100 kHz kann das Messgerät bei jeder Gelegenheit für dauerhaft genaue und bequeme Messungen verwendet werden.
Es eignet sich für die Messung und Prüfung von Induktivität, Kapazität und Widerstand in Labors, Produktionslinien, Wartungsstellen usw.
Features
- Max. Testfrequenz: 100 kHz
- Genauigkeit: 0,1%
- Anzeigeanzahl: 99999
- Max. Testrate: 20 mal/s
- DCR: Ja
- Konnektivität: Mini-USB
- Display: 2,8" TFT-LCD
Technische Daten
| Testfrequenz |
100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Teststufe |
0,1 Vrms, 0,3 Vrms, 1 Vrms |
| Ausgangsimpedanz |
100 Ω |
| Messparameter |
Primär: L/C/R/Z/DCR
Sekundär: D/Q/Θ/ESR |
| DSR-Geschwindigkeitstest |
Schnell (20 Mal/s), mittel (5 Mal/s) oder langsam (2 Mal/s) |
| Bereich |
Auto/Hold |
| Toleranzbereich |
1%~20% |
| Äquivalenter Modus |
Serie/Parallel |
| Verbindung wird gelöscht |
Unterbrechung/Kurzschluss |
| Sicherung der Testanschlüsse |
0,1 A/250 V |
| Kommunikationsschnittstelle |
Mini-USB |
| MAX Lesewert der Primärparameter |
99999 |
| MIN-Auflösung |
0,0001 |
| Maximale Genauigkeit |
0,10% |
| L |
0,00 µH~99,999 H |
| C |
0,00 pF~99,999 mF |
| Z/R |
0,0000 Ω~9,9999 MΩ |
| ESR |
0,0000 Ω~999,99 Ω |
| D |
0,0000~9,9999 |
| Q |
0,0000~99999 |
| Θ |
-179,9°~179,9° |
| DCR |
0,01 mΩ~20,000 MΩ |
| Stromversorgung |
3,7 V/1800 mAh Lithium-Polymer-Akku |
| Display |
2,8-Zoll-TFT-LCD (320 x 240) |
| Abmessungen |
93 x 192 x 44 mm |
| Gewicht |
420 g |
Lieferumfang
- UT622E LCR-Meter
- Kurzschluss auf der Platine
- Kelvin-Messleitungen mit vier Anschlüssen
- USB-Kabel
- Manual
